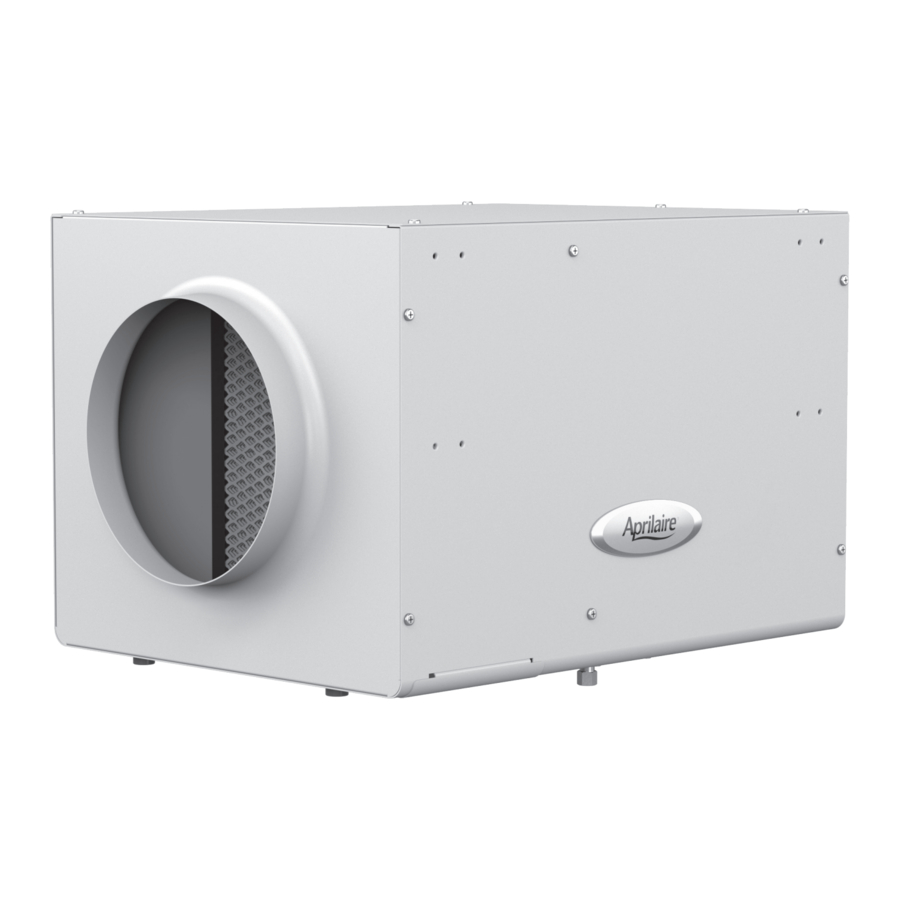

Manual del Aprilaire 300
UBICACIÓN
UNIDAD
Coloque la unidad cerca del desagüe y donde las temperaturas no alcancen el punto de congelación, como en un lavadero, sótano, armario de servicio, etc. La unidad está clasificada para 70 F; las temperaturas del aire de entrada por debajo de este valor afectarán el rendimiento de la unidad (consulte "DISTRIBUCIÓN DEL AIRE Y CAPACIDAD DE EVAPORACIÓN"). Se deben tomar medidas para el mantenimiento y servicio de la unidad.
REJILLA DE DESCARGA
Seleccione un tamaño de rejilla estándar con un área libre de al menos 50 pulgadas cuadradas.
La rejilla o el difusor del zócalo deben estar en una pared interior. Si se instala en una pared exterior, puede producirse condensación. La descarga de aire no debe dirigirse a una superficie fría para evitar la condensación. Ubique la rejilla en un área con ventilación continua. Las rejillas de entrada y retorno deben estar espaciadas lo más posible y, idealmente, ubicadas en diferentes habitaciones.
INSTALACIÓN
UBICACIÓN
El Modelo 300 se puede ubicar en un armario de servicio, lavadero o sótano, o en cualquier espacio donde la unidad se pueda montar en las vigas del piso y con acceso seguro y confiable al agua caliente.
SONIDO
Se recomienda un conducto rígido para un rendimiento de evaporación óptimo, sin embargo, el sonido proveniente de la unidad en funcionamiento es más silencioso con el uso de un conducto flexible.
MONTAJE

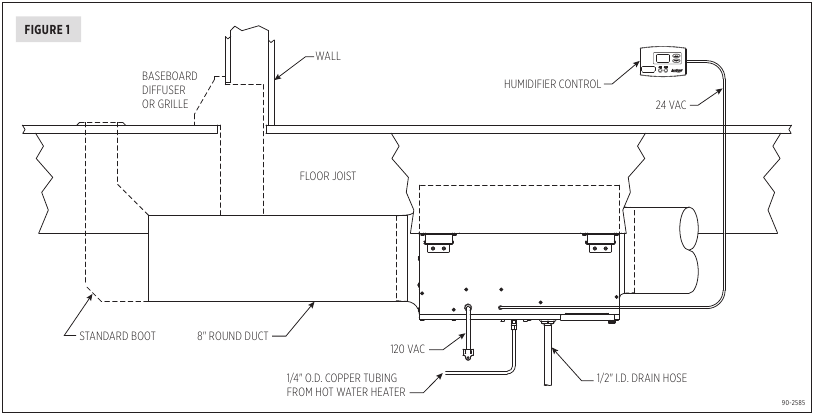

El Modelo 300 está diseñado para ser suspendido de las vigas del piso. Una instalación completa típica se muestra en la FIGURA 1.

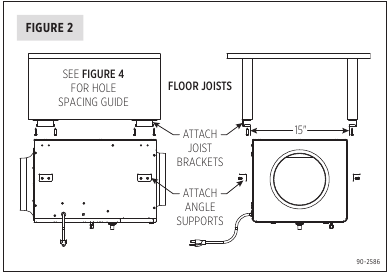

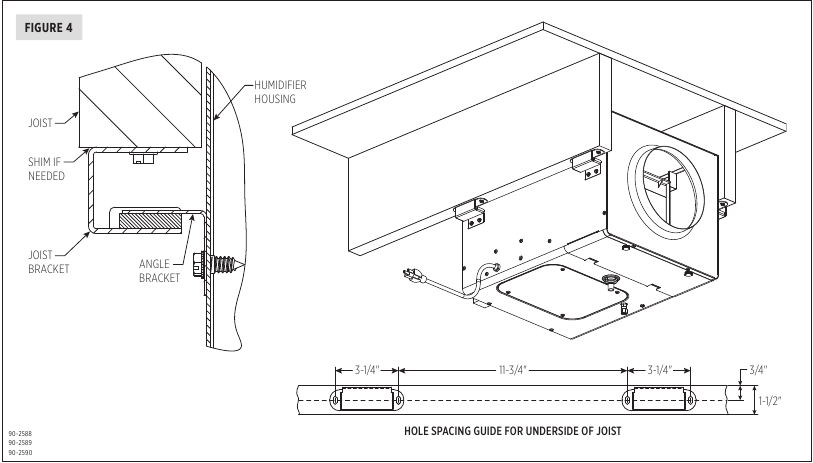

Para instalarlo paralelo a la viga, fije los soportes angulares a los orificios centrales de la carcasa con los tornillos #8 x 1/2" provistos. Si la distancia entre las vigas es inferior a 14,5", se deben utilizar los orificios de montaje superiores. Utilizando la guía de espaciamiento de orificios en la FIGURA 4, fije los soportes de la viga de forma paralela para que los bordes de los soportes estén separados aproximadamente 15 pulgadas, como se muestra en la FIGURA 2, con los tornillos #8 x 1" provistos. Una vez que los soportes de la viga estén asegurados, levante el humidificador de modo que los soportes angulares descansen dentro de los soportes, como se muestra en la FIGURA 4. Después de colgar el humidificador, verifique que la unidad esté nivelada y coloque cuñas en los soportes de la viga según sea necesario.

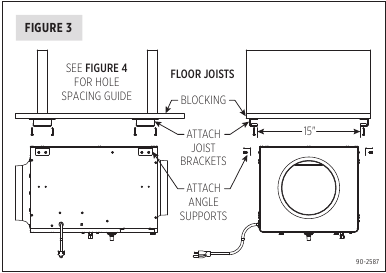

Si este es un techo terminado, o si desea instalar el humidificador perpendicular a las vigas, fije los soportes angulares a los orificios superiores de la carcasa. Fije los soportes de la viga de forma paralela, de modo que los bordes de los soportes estén separados aproximadamente 15 pulgadas, como se muestra en la FIGURA 3, con los tornillos #8 x 1" provistos. Una vez que los soportes de la viga estén asegurados, levante el humidificador de modo que los soportes angulares descansen dentro de los soportes.
DISTRIBUCIÓN DEL AIRE Y CAPACIDAD DE EVAPORACIÓN
Verifique todos los códigos estatales y locales y el diseño adecuado con respecto a los sistemas de distribución de aire.
Se deben tomar medidas para que el aire circule de regreso a la unidad. Donde las puertas normalmente están cerradas, la puerta debe tener un rebaje mínimo de 1/2" o tener una rejilla instalada para una circulación de aire adecuada.
El Modelo 300 tiene la capacidad de entregar 250 CFM a 0,1 pulgadas de resistencia externa del manómetro de agua, lo que equivale a 80 pies efectivos de longitud del conducto. La capacidad de evaporación en varias longitudes efectivas del conducto se representa en el gráfico a continuación.

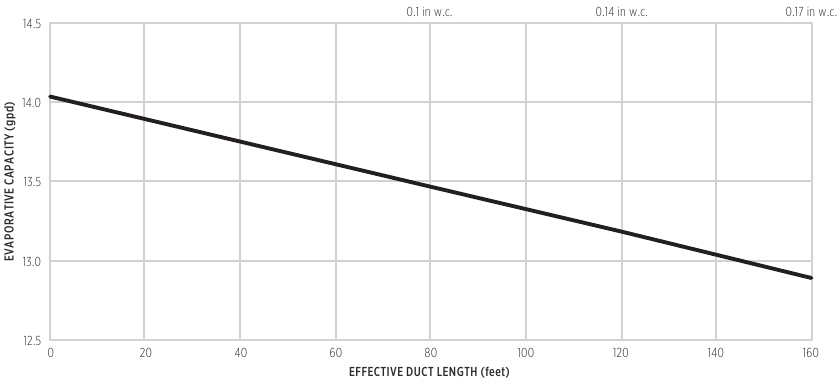

CAPACIDAD DE EVAPORACIÓN A VARIOS PIES EFECTIVOS DE CONDUCTO
Estos valores se determinaron mediante pruebas realizadas en condiciones de laboratorio de aproximadamente 70°F y 30% de humedad relativa. La variación en la capacidad depende de la longitud del conducto utilizado y la temperatura del aire de entrada y el agua.
FONTANERÍA
El calor para la evaporación se obtiene del agua caliente. La temperatura mínima del agua al humidificador debe ser de 120°F y la máxima de 140°F. Será necesario mezclar agua caliente y fría siempre que la temperatura del agua exceda los 140°F. (Los sistemas de agua doméstica sin tanque pueden tener temperaturas de agua superiores a 140°F).
Asegúrese de que el calentador de agua tenga suficiente capacidad y tasa de recuperación para suministrar un mínimo de 6 galones por hora de agua caliente al humidificador. Los calentadores de agua sin tanque pueden no activarse a 6 GPH.
Conecte la línea de agua caliente en el calentador de agua utilizando la válvula de abrazadera provista y una tubería de cobre de 1/4" (no incluida). La tubería de cobre de 1/4" está conectada al accesorio de entrada debajo de la unidad. Retire la rejilla y el conjunto del panel de agua. Use una llave doble al hacer esta conexión.
Ubique la unidad lo más cerca posible del calentador de agua. Para hogares que utilizan una combinación de tubería de 1/2" y 3/4" para las líneas de agua caliente: normalmente, una tubería corta de 3/4" proviene del calentador de agua y se ramifica en líneas de suministro de 1/2" para artefactos individuales.
Un contratista puede calcular el tiempo que tarda el agua caliente en llegar al humidificador utilizando el gráfico a continuación.
Como regla general, dividir la distancia al calentador de agua por 10 y agregar un par de minutos para tener en cuenta la sección corta de la línea principal de 3/4" dará una aproximación adecuada del tiempo.
EJEMPLO: si la unidad está a 50 pies de distancia de un calentador de agua, puede tomar alrededor de 5 minutos para que la unidad reciba agua caliente; 100 pies tomarán alrededor de 10 minutos.
Use una manguera de plástico de 1/2" de diámetro interior para el desagüe.
No suelde ni conecte directamente la línea de desagüe de metal al accesorio de desagüe. No use adhesivos tipo solvente al conectar la manguera de desagüe de plástico al accesorio de desagüe de plástico. Se producirán daños en el accesorio de desagüe. Asegúrese de que la línea de desagüe tenga una pendiente adecuada hacia el desagüe del piso. No puede haber puntos bajos ni recorridos horizontales largos.
CONSEJOS
- Instale la válvula de abrazadera en la línea de suministro de agua caliente disponible más pequeña. Instale lo más cerca posible del calentador de agua para minimizar el tiempo de entrega de agua caliente (vea el gráfico a continuación).
- Usar una sección de tubería trenzada cerca de la unidad puede reducir el golpe de ariete.
- Se puede usar una bomba de condensado si no se puede lograr un ángulo de desagüe adecuado (pieza Aprilaire n.° 4856).

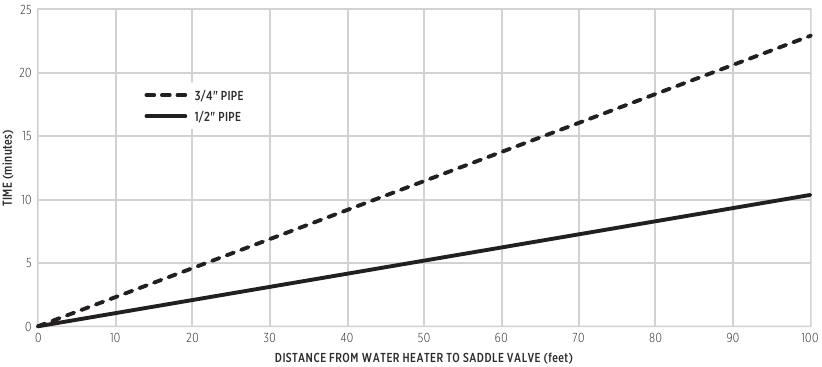

TIEMPO DE ENTREGA DE AGUA CALIENTE A TRAVÉS DEL TAMAÑO DE TUBERÍA ESTÁNDAR
CABLEADO
ENERGÍA

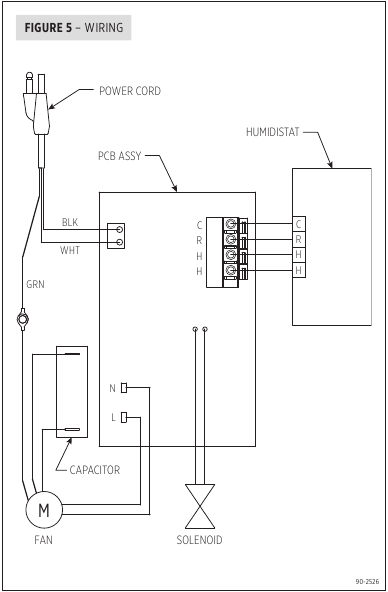

El Modelo 300 está precableado internamente y equipado con un cable y enchufe de 120 VCA. Para ver el diagrama de cableado, consulte la FIGURA 5.
CONTROL DE HUMEDAD

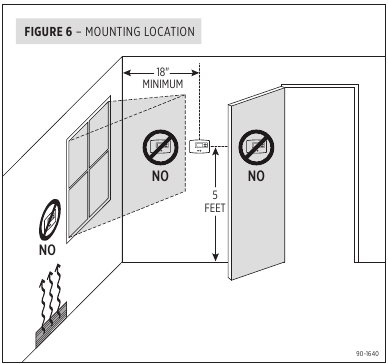

El Control de Humidificador Aprilaire Modelo 65 está diseñado para 24 VCA para controlar el equipo de humidificación. Para obtener instrucciones sobre cómo instalar y operar el humidistato, consulte las Instrucciones de instalación del control de humidificador Modelo 65 provistas. Consulte la FIGURA 6 para la ubicación de montaje del control del humidificador.
COMPRUEBE EL FUNCIONAMIENTO DE LA UNIDAD
- Asegúrese de que no quede ningún embalaje dentro de la unidad en el lado de entrada (accesible a través del panel de acceso Wet Pack). Asegúrese de que el Wet Pack quede al ras entre las guías Wet Pack y se acurruque en el grifo de desagüe.
- Solicite humedad y verifique si hay fugas y flujo de agua por el desagüe.
- Verifique los accesorios en la válvula solenoide para asegurarse de que la instalación del humidificador sea hermética.
- Restablezca el control del humidificador al nivel recomendado.
- El ventilador seguirá funcionando durante varios minutos después de que se complete una llamada de humedad para secar el panel de agua y limpiar la humedad de los conductos.
- A medida que avanza la temporada, revise periódicamente la línea de desagüe para que fluya libremente. Limpie el desagüe e inspeccione el Wet Pack y la válvula solenoide si es necesario.
INSTRUCCIONES DE SEGURIDAD
RIESGO DE DAÑOS A LA PROPIEDAD Y AL EQUIPO
- Los bordes afilados pueden causar lesiones graves por cortes. Tenga cuidado al hacer aberturas en el pleno y al manipular los conductos.
- No instale el humidificador donde puedan ocurrir temperaturas bajo cero. La línea de agua podría congelarse y agrietarse, causando daños por agua a la casa.
Se pueden producir daños por condensación en lugares sin calefacción donde las temperaturas están a un nivel más frío que el resto del espacio contenido. - La entrada del humidificador debe instalarse en un área con temperaturas del aire de al menos 65 F o más.
- No ajuste el nivel de humedad por encima del recomendado o al nivel recomendado si existe condensación en las ventanas interiores de cualquier espacio sin calefacción, ya que puede producirse daño por condensación. El exceso de humedad puede causar la acumulación de humedad, lo que puede permitir la posibilidad de crecimiento de moho en el hogar.
- Conecte el cable de alimentación de la Serie Modelo 300 solo a 120 VCA, 60 Hz. Siga todos los códigos estatales y locales con respecto al cableado eléctrico.
- Evite obstrucciones como tuberías o cables eléctricos al cortar paredes.
- Temperatura máxima del agua 140°F en la unidad.
- Consulte las instrucciones de montaje para la instalación correcta de la unidad. No seguir las instrucciones de montaje podría resultar en peligro para la seguridad o riesgo de daños a la propiedad y al equipo.
- No instale el conducto de retorno o suministro a una sala de servicio que tenga cualquier equipo o gases de combustión de gas o petróleo.
- Revise periódicamente la línea de desagüe para asegurarse de que el agua fluya libremente hacia el desagüe.
- Desconecte la alimentación de la unidad antes de darle servicio.
AVISO
- No instale el humidificador donde la presión del agua exceda los 125 psi, ya que puede resultar dañado. Siga los códigos vigentes con respecto a la reducción de presión.
- El sistema de conductos y las rejillas de suministro deben estar en una pared interior.
- Siga todos los códigos estatales y locales con respecto a los sistemas de distribución de aire.
