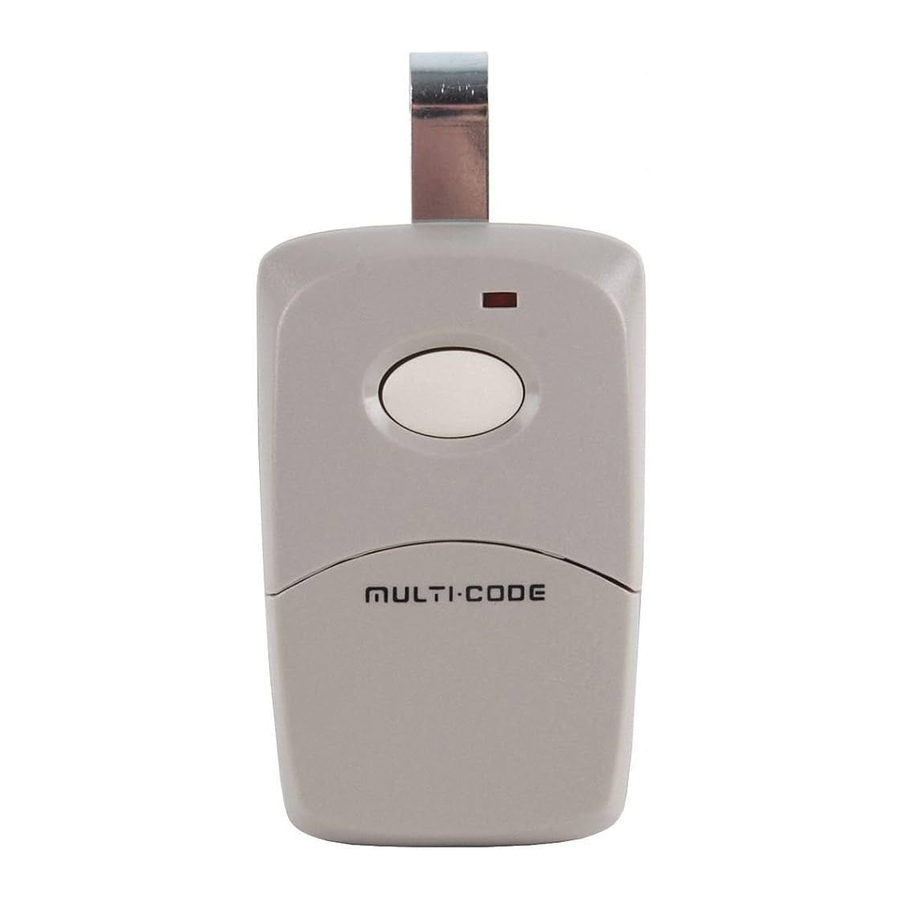

Manual del Linear multi-code 3089
ACCESO AL INTERRUPTOR DE CÓDIGO
Inserte una moneda pequeña en la ranura situada en el extremo inferior del transmisor. Gire la moneda y retire la tapa de acceso para exponer el interruptor de código y el compartimento de la batería.
SELECCIÓN DE UN CÓDIGO
Puede configurar su transmisor con el código que desee, pero asegúrese de que el código que configure coincida con el código que se ha configurado en su radioreceptor. El código digital viene determinado por las posiciones de los 10 pequeños interruptores numerados del 1 al 10 situados en el receptor y el transmisor. Se puede seleccionar cualquier combinación de posiciones ON (CERRADO) u OFF (ABIERTO) utilizando un destornillador pequeño o un bolígrafo. (NOTA: Los interruptores están en la posición "On" (encendido) cuando se presiona el lado junto al número). Al establecer su propio código personal, le recomendamos encarecidamente que evite varios esquemas de codificación: TODO ENCENDIDO; TODO APAGADO; 2,4,6,8,10 ENCENDIDO; 1,3,5,7,9 ENCENDIDO. Estas posiciones son similares a las posiciones de prueba de nuestro fabricante o de otros, o se utilizan con frecuencia. Una vez que se ha establecido el código, compruebe el funcionamiento y vuelva a colocar las escotillas.
INSTALACIÓN DE LA UNIDAD
El transmisor es completamente autónomo, incluida la batería, y puede funcionar mientras está montado en el coche. Se suministra con un clip para sujetarlo al parasol, si se desea. Si se utiliza el clip, fíjelo a la carcasa deslizándolo en el hueco previsto en la parte posterior del transmisor hasta que los pequeños hoyuelos encajen en los orificios del clip.
SUSTITUCIÓN DE LA BATERÍA
Batería de repuesto: 9 voltios NEDA 1604 (Eveready 216 o equivalente).
La batería del transmisor se puede comprobar o cambiar retirando la mitad inferior delantera del transmisor. Consulte las instrucciones en "acceso al interruptor de código" para la sustitución de la batería.
PARA SUSTITUIR O AÑADIR UN CONJUNTO
Se puede comprar un transmisor o receptor de repuesto o nuevo especificando el número de modelo y la frecuencia de RF designada en la etiqueta de identificación. La frecuencia de RF se ajusta en la fábrica y no debe ajustarse en el campo. El código digital se puede hacer coincidir con el receptor o transmisor complementario siguiendo el procedimiento anterior.
COMPROBACIÓN OPERATIVA
Para comprobar el funcionamiento, retroceda una distancia razonable (unos 15 metros) y pulse el botón del transmisor. El funcionamiento debería ser fiable a esta distancia, pero el entorno y la ubicación tanto del transmisor como del receptor afectarán al alcance. Si el transmisor está guardado fuera de la vista, puede ser necesario retirarlo de su soporte y sostenerlo cerca del parabrisas. Pruebe diferentes ubicaciones y posiciones. Si el funcionamiento sigue siendo insatisfactorio, el problema puede aislarse:
- Comprobación del operador de la puerta. Si la puerta no se abre al pulsar el botón de la pared, es probable que el problema sea el operador. Si la puerta se abre al pulsar el botón de la pared, pero no al pulsar el botón de control de la radio, el problema probablemente esté en las radios.
- Sustitución de la batería del transmisor. Si después de realizar las comprobaciones operativas anteriores, los controles siguen sin funcionar, deben ser devueltos a su distribuidor para su reparación o sustitución.
Linear
USA & Canada (800) 421-1587 & (800) 392-0123
(760) 438-7000 - Toll Free FAX (800) 468-1340
www.nortekcontrol.com
