Manual de HQUA HQUA-PN01

Información de seguridad

Información general

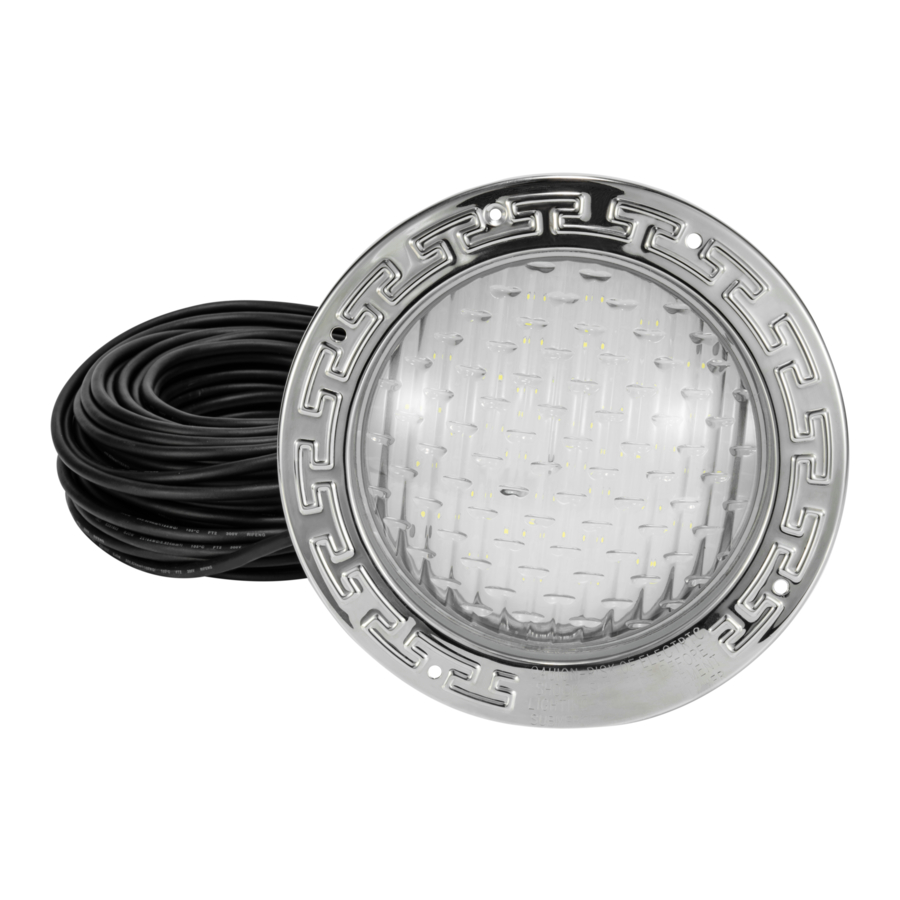

HQUA-SP-PN01 es una luz LED para piscina, que es muy fácil de instalar y segura. Podría encajar fácilmente en su nicho húmedo antiguo (accesorio de luz). Reemplácelo con esta luz LED y el anillo frontal. El voltaje de salida es de 12 V CC, lo cual no es perjudicial para el cuerpo humano en absoluto. Podría proporcionar suficiente luz equivalente a la bombilla incandescente de 300 W. Por la presente, presentaremos la estructura, la especificación y la instalación de la unidad.

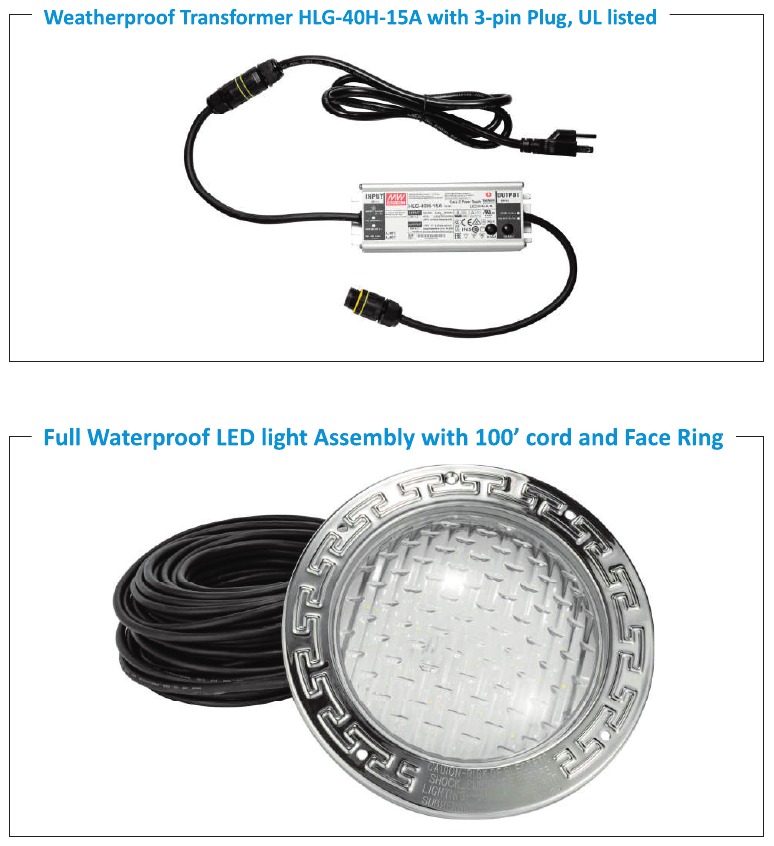

Componentes del sistema

Especificación

Instalación

Precaución
Mantenga a las personas fuera de la piscina cuando opere la instalación.
Siempre apague el interruptor eléctrico principal o el disyuntor.

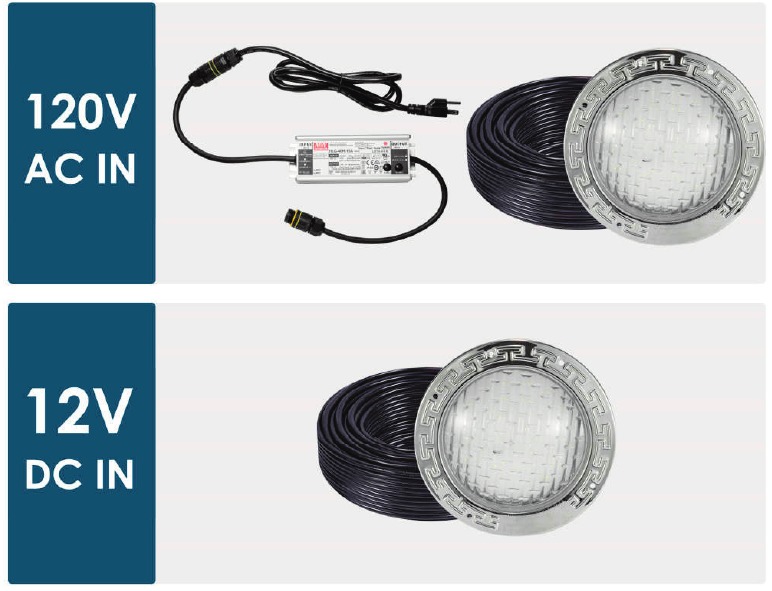

Aviso de alimentación: nuestro transformador funciona convirtiendo de 120 V CA a 12 V CC y pasa a través de un cable eléctrico de 100' e ilumina la luz LED. También puede dejar nuestro transformador atrás si tiene una alimentación de 12 V CC que pueda servir a la luz LED. Pero es posible que deba considerar la caída de voltaje del cable eléctrico dependiendo de cuánto lo use.

1. Retire el anillo frontal viejo, luego retire el conjunto de la luz del nicho. Coloque el anillo frontal y la luz en la cubierta de la piscina.

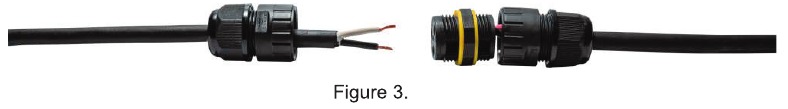

2. 1. Si desea utilizar el cable eléctrico antiguo. Proporcionamos un conector impermeable (Figura 3) que le ayudaría a conectar el cable eléctrico antiguo con nuestra luz LED. Podría dejar 5-10 pies de cables eléctricos detrás de nuestra luz LED. (El blanco es positivo; el negro es negativo)

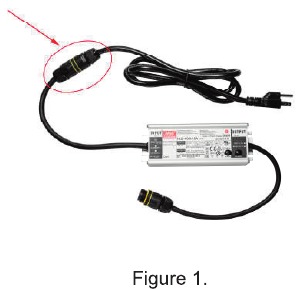

   2. Si desea utilizar nuestra nueva luz LED. Corte el cable eléctrico viejo detrás del viejo. Utilice un extractor de carrete de cinta de pescado para quitar los cables eléctricos viejos y reemplazar los cables nuevos. (es posible que deba desconectar el conector en el lado de los cables de 100' primero, no desmonte el conector en el cable eléctrico de entrada. Figura 1.) Reserve suficientes cables en el lado de la piscina para que pueda reemplazar la luz en el futuro. (Proporcionaríamos el conjunto de luz y el conector impermeable como un kit de reemplazo. El cliente podría simplemente reemplazar la luz LED sin reemplazar todo el cable eléctrico que está en buenas condiciones. Póngase en contacto con nosotros por correo electrónico si lo desea).
3. Utilice un trapo para secar el agua del cable eléctrico. Conecte el transformador con el nuevo cable eléctrico a través de un conector impermeable Figura 3 Coloque el cable blanco en el Terminal "1" (la hebilla roja) y el cable negro en el Terminal "2" (la hebilla azul).

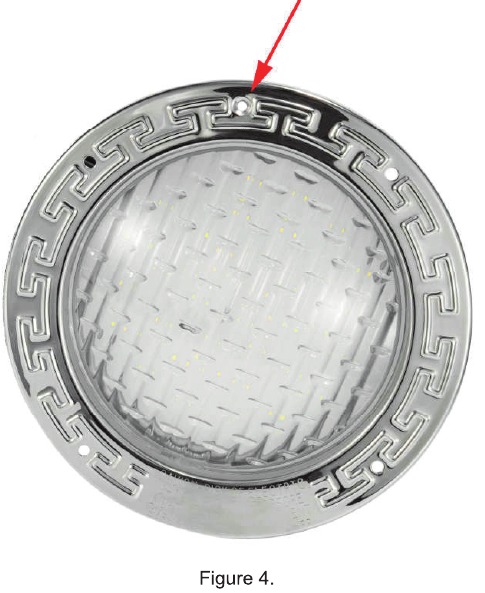

4. Enrolle los cables eléctricos restantes alrededor del conjunto de la luz LED, colóquelo en el nicho húmedo. Atornille el anillo frontal para asegurar el conjunto de la luz en el nicho. Figura 4.

5. Enchufe el transformador en la toma de corriente y encienda el interruptor principal o el disyuntor del sistema. Pruebe la luz LED sin que haya nadie en la piscina. La luz LED debe iluminarse cuando se aplica la energía. Si no es así, apague la fuente de alimentación y vuelva a verificar la instalación desde el paso 1.

Aviso: Si desea conectar la luz LED sin utilizar nuestros cables de 100'. Puede cortarla y pelarla a una distancia de la luz LED. Y utilice nuestro conector impermeable que se proporciona en el paquete para arreglarlo con sus cables eléctricos antiguos y la fuente de alimentación. Pero asegúrese de que sea de 12 V CC IN. 120 V CA destruirían la luz. Eso no estaría contenido en nuestra garantía si sucede por error.

Resolución de problemas

Problema			Causa		Solución
Hay agua dentro de la luz.			Es aceptable y seguro.		No necesita ningún movimiento particular para lidiar con él. Un material impermeable especial lo protegerá.
La luz LED para piscina no se enciende al principio			No hay suministro de energía.		Compruebe primero el receptáculo para ver si la electricidad está disponible
			Conexión incorrecta		Compruebe la parte de conexión en el paso 4 para ver si los cables están conectados incorrectamente debido al color incorrecto.
			La luz LED para piscina está dañada de alguna manera.		Póngase en contacto con HQUA para más ayuda.
La luz LED para piscina no se enciende después de un tiempo de uso.			El cable de alimentación está suelto		Compruebe primero la conexión del cableado sin suministro de energía
			El GFCI está disparado		Póngase en contacto con HQUA para obtener más ayuda.

Servicio postventa

Si necesita ayuda o tiene preguntas sobre el sistema, póngase en contacto con nuestro equipo de soporte técnico a través de hqua.tech@gmail.com y estaremos encantados de ayudarle. Esperamos sinceramente que disfrute de los beneficios de una iluminación de piscina brillante y segura después de la instalación de la piscina enterrada HQUA

Lista de números de pieza

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
