Manual de APEC ROES-PH75

Sustitución de los prefiltros de las etapas 1, 2 y 3

(deben sustituirse al menos cada 6-12 meses)

1. Cierre el suministro de agua fría al sistema de ósmosis inversa girando el vástago de la válvula de aguja hacia la derecha hasta que se detenga, o puede cerrar la válvula principal de agua fría. Cierre la válvula de bola del depósito girando el mango azul 90 grados. Levante brevemente la palanca del grifo de ósmosis inversa para liberar la presión acumulada en el interior del sistema de ósmosis inversa. Esto facilitará la apertura de las carcasas.
2. Abra la carcasa: Mantenga el sistema de ósmosis inversa en posición vertical. Deslice la llave de plástico en la carcasa nº 1. Mirando hacia abajo desde una vista superior, debe abrir la carcasa girando en el sentido de las agujas del reloj. Si es necesario, coloque el sistema de ósmosis inversa en el suelo para obtener un mejor apalancamiento. Si la carcasa está demasiado apretada, utilice un martillo y golpee suavemente el mango de la llave para ayudar a girarla.
3. Deseche los 3 filtros usados, lave las carcasas con un jabón suave y enjuáguelas. Coloque 3 filtros nuevos en sus respectivas carcasas: filtro de sedimentos en la etapa 1, filtros de bloque de carbón en las etapas 2 y 3.
4. Cierre las carcasas. Asegúrese de que cada carcasa tenga una junta tórica negra en las ranuras de la carcasa. Utilice una llave para apretar cada carcasa.
5. Recuerde: ¡Abra el suministro de agua fría y ABRA la válvula del depósito después de terminar de cambiar los filtros! ¡Compruebe si hay fugas!


Después de quitar la carcasa, saque los filtros sucios y coloque los 3 prefiltros nuevos. Recuerde que las etapas 2 y 3 son los mismos filtros de carbón.

Sustitución de la membrana de la etapa 4

(debe sustituirse cada 2-3 años)

1. Cierre el suministro de agua fría al sistema de ósmosis inversa. Cierre la válvula de bola del depósito girando el mango azul 90 grados. Levante brevemente la palanca del grifo de ósmosis inversa para liberar la presión acumulada en el interior del sistema de ósmosis inversa. Esto facilitará la apertura de las carcasas.
2. Consulte la Fig. B. Localice la carcasa de la membrana en el sistema (etiquetada como "Membrane"). Retire el tubo ROJO de la tapa de la carcasa en el punto D. (consulte la Fig. B).

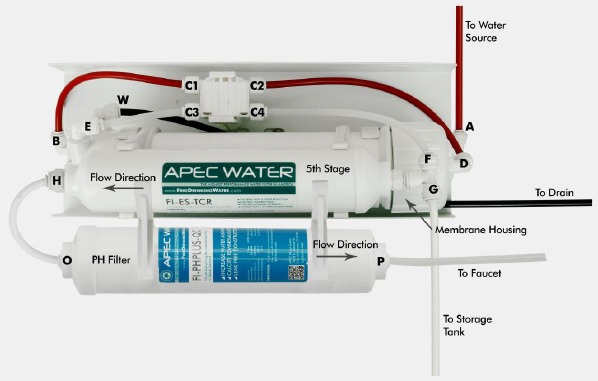

   Fig. B
   Para quitar el tubo, empuje y mantenga pulsado el anillo de pinza cuadrado contra el accesorio. Con la pinza mantenida en esta posición, se puede quitar el tubo. Abra la tapa (gire en sentido contrario a las agujas del reloj). Retire la membrana usada. Deseche. Inserte la membrana nueva con unos alicates. Empuje la membrana en la carcasa con fuerza. Evite tocar la membrana con las manos para evitar la contaminación.
3.
   Asegúrese de que el extremo de "doble anillo" de la membrana entre en la carcasa primero como se muestra en la Fig. A:

   Fig. A Dirección correcta.
   La membrana no puede filtrar el agua si se inserta en la dirección INCORRECTA.
4. Cierre la tapa de la carcasa. Vuelva a conectar el tubo ROJO a la tapa empujándolo en el accesorio de conexión rápida, luego tire suavemente del tubo para asegurarse de que la conexión es segura. Abra el suministro de agua fría y abra la válvula del depósito. Deje que el sistema de ósmosis inversa funcione para volver a llenar el depósito (tarda unas 2-3 horas).
   ¡Compruebe si hay fugas!
5. ¡Drene el primer depósito de agua (a través del grifo) para eliminar la nueva membrana!
   El 2º depósito está listo para su uso.

Sustitución del filtro TCR de carbón de la etapa 5

(debe sustituirse con la membrana cada 2-3 años)

1. Retire el filtro VIEJO: Consulte la Fig. B. Desconecte el tubo del punto H y los tubos en los puntos G y F. Utilice una llave para desenroscar el accesorio del puerto de la mano izquierda del filtro, luego desenrosque el accesorio en T del puerto de la mano derecha del filtro. Pondrá estos 2 accesorios en el filtro nuevo. Deseche el filtro usado. El nuevo filtro de la 5ª etapa vendrá con 2 tapas de extremo de plástico. Utilice un destornillador de cabeza plana para quitar las tapas antes de continuar.
2. Desinfecte: Utilice una solución de lejía suave para enjuagar los 2 accesorios de plástico, las 3 puntas de tubo y los 2 puertos del filtro nuevo. Esto es para evitar la contaminación.
   NOTA: Solo este cambio de filtro necesita desinfección con lejía. No aplique cloro/lejía de ninguna manera a la membrana, ¡ya que dañará la membrana!
3. Conecte los 2 accesorios y el tubo al filtro nuevo como antes. Asegúrese de que la "FLECHA DE FLUJO →" en el filtro apunta a la entrada del filtro de Ph (punto O). Vuelva a conectar el depósito y el tubo transparente C4 a los puntos G y F, luego conecte el tubo de salida al punto H.
   ¡Compruebe si hay fugas!

Sustitución del filtro de PH

(debe sustituirse al menos cada 6-12 meses)

1. Cierre el suministro de agua fría al sistema de ósmosis inversa. Cierre la válvula de bola del depósito girando el mango azul 90 grados. Levante brevemente la palanca del grifo de ósmosis inversa para liberar la presión acumulada en el interior del sistema de ósmosis inversa. Esto facilitará la extracción del tubo.
2. Retire el tubo de salida TRANSPARENTE en el punto P. Consulte la Fig. B. Para quitar el tubo, empuje y mantenga pulsado el anillo de pinza cuadrado contra el accesorio. Con la pinza mantenida en esta posición, se puede quitar el tubo. Una vez que el tubo de salida esté desconectado, retire el tubo de entrada en el punto O. Retire el filtro viejo y deséchelo.
3. El nuevo filtro de PH vendrá con 2 tapones de extremo. Retire los tapones antes de conectar el tubo al filtro.
4. Para volver a conectar el tubo a los puntos O y P, empuje el tubo en el accesorio de conexión rápida, luego tire suavemente del tubo para asegurarse de que la conexión es segura. Asegúrese de que la "FLECHA DE FLUJO →" en el filtro apunta al grifo de agua potable.
5. Por favor, drene un depósito lleno de agua antes de usar.
   ¡Compruebe si hay fugas!
