Manual de la PS2 de Lorentz

Herramientas necesarias

Garantizar un entorno de trabajo seguro

La sustitución de la placa de E/S puede realizarse in situ.

• Apague el controlador de la PS2

• Abra la caja de desconexión fotovoltaica

• Desconecte la alimentación fotovoltaica del sistema de bombeo
  Asegúrese de que el sistema permanezca desconectado durante toda la sustitución


Sustitución de la placa de E/S

¡Asegúrese siempre de proteger los componentes electrónicos de los daños causados por la descarga electrostática (ESD)! Recomendamos llevar una pulsera de protección ESD durante la manipulación de componentes electrónicos.

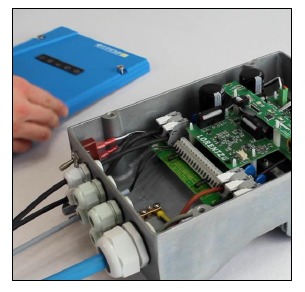

Retire la cubierta de la PS2 y compruebe la tensión de entrada

• Utilice el destornillador PH2 para desenroscar los tornillos que fijan la cubierta de la PS2

• Retire la cubierta de la PS2
• Compruebe si la tensión de entrada es de 0 V para confirmar que la alimentación está desconectada
  Espere aprox. 2 minutos para descargar los condensadores


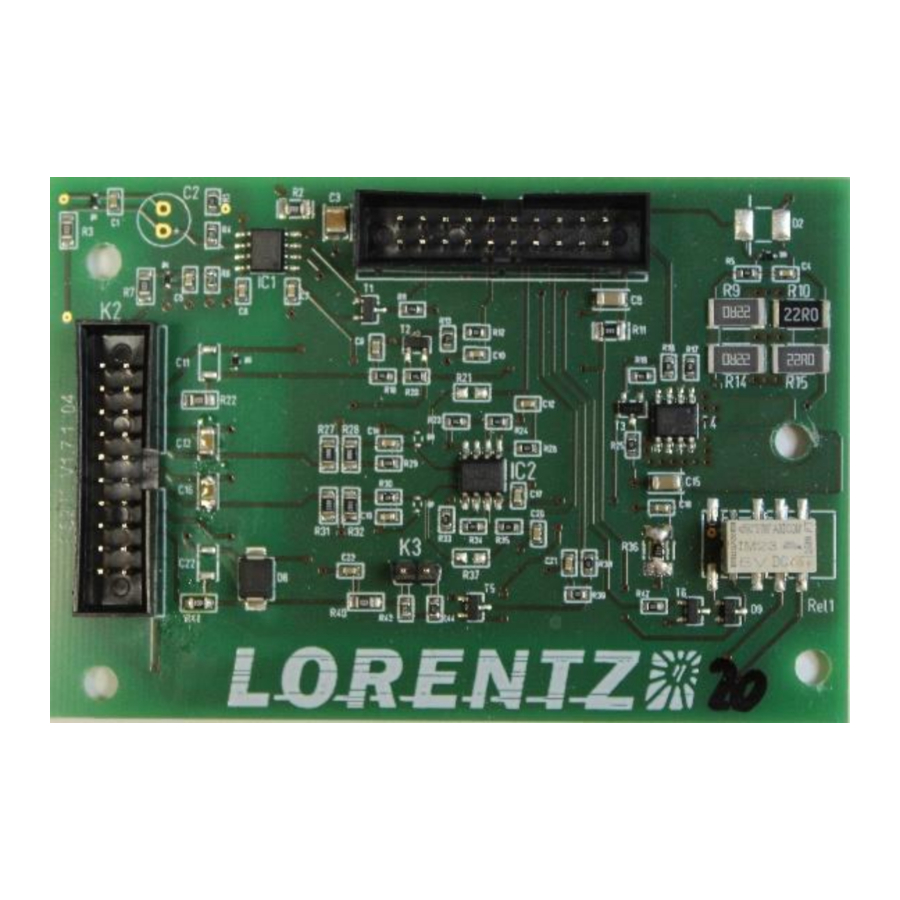

Retire la placa de E/S

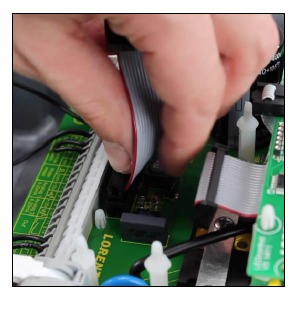

• Retire ambos cables planos
  No tire de los cables planos, solo del conector

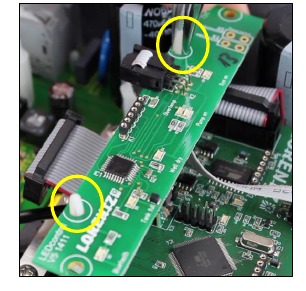

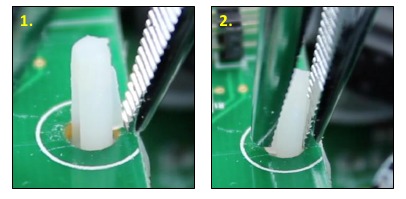

• Apriete cada collar de retención para levantar la placa de E/S


• Retire la placa de E/S

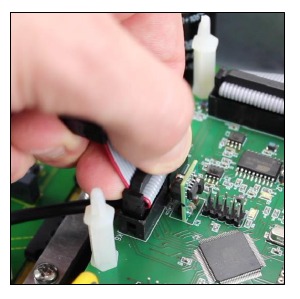

• Retire el cable plano largo
  No tire de los cables planos, solo del conector

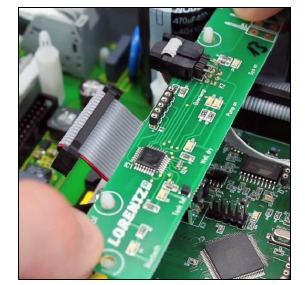

• Apriete ambos collares de retención para levantar la placa LED
• No es necesario retirar el cable plano de la placa LED

• Retire también el cable plano
  No tire de los cables planos, solo del conector


Vuelva a montar el controlador

• Instale el cable plano nuevo corto
• Asegúrese de que el cable plano esté instalado correctamente (completamente dentro del zócalo de la PCB)

• Empuje la placa LED

• Instale el segundo cable plano nuevo más largo en la placa de alimentación

• Asegúrese de que el cable plano esté instalado correctamente (completamente dentro del zócalo de la PCB)
• Doble el cable plano hacia el lado izquierdo, entre el condensador y las abrazaderas de los terminales
• Empuje la placa de E/S nueva

• Empuje ambos cables planos nuevos en los zócalos de la PCB

• Asegúrese de que los cables planos estén instalados correctamente (completamente dentro de los zócalos de la PCB)
• Cierre la cubierta de la PS2


• Apriete el tornillo con un par mínimo de 2 Nm

• Conecte el generador fotovoltaico con el controlador de la PS2

• Encienda el controlador de la PS2 para probar la placa LED
