Manual del OnePlus 12

Contenido

1 Directriz
2 Información general sobre reparaciones
3 Diagrama de estructura del teléfono
4 Pasos para el desmontaje
5 Pasos de montaje
- 5.1 Lista de materiales que deben ser reemplazados
- 5.2 Pasos de montaje
6 Calibración
7 Prueba de función
- 7.1 Ruta de prueba
- 7.2 Requisitos de prueba
8 Descargar el manual
9 En otros idiomas

Directriz

El propósito de este documento es únicamente guiar a los técnicos de OnePlus para llevar a cabo el servicio de mantenimiento de los productos OnePlus. El contenido debe mantenerse confidencial, solo debe estar disponible para los centros de servicio autorizados de OnePlus, y no puede ser proporcionado a terceros sin autorización. Por favor, siga las regulaciones y la guía para el servicio de mantenimiento.

Es posible que el centro de servicio deba instalar el sistema del teléfono móvil en el vehículo si es necesario. En caso de algunas fallas, la señal de radiofrecuencia del teléfono móvil puede afectar el sistema de administración de energía del automóvil y el sistema de frenos antibloqueo ABS (ANTI-SKID BRAKING SYSTEM). Si es necesario, consulte al concesionario o fabricante del automóvil para determinar el rendimiento antiinterferencias del sistema electrónico del automóvil a la energía de radiofrecuencia.
Los teléfonos móviles no se pueden operar en los siguientes lugares: lugares con posibles explosiones, tales como: estaciones de servicio, estaciones de servicio, áreas de trabajo de voladura, etc.
Cualquier equipo transceptor inalámbrico, incluidos los teléfonos celulares, puede interferir con los equipos médicos protegidos por establecimientos industriales. Si es necesario, comuníquese con el fabricante del equipo médico, otros equipos electrónicos también pueden sufrir interferencias.

Los servicios de reparación y las calibraciones deben ser realizados únicamente por personal cualificado.
Asegúrese de que todos los componentes, módulos, tornillos y aislantes se vuelvan a colocar correctamente después del servicio y la alineación.
La descarga electrostática es la principal causa de daños a los componentes sensibles de los productos electrónicos. Los centros de servicio deben operar de acuerdo con los requisitos de OnePlus para la protección ESD. Asegúrese de que todo el trabajo se lleve a cabo en una estación de trabajo ESD y que se use una pulsera ESD.

Información general sobre reparaciones

Asegúrese de que todo el trabajo se lleve a cabo en una estación de trabajo ESD y que se use una pulsera ESD antes de comenzar el mantenimiento. Use guantes ESD para evitar manchas de aceite y huellas dactilares.
Use películas protectoras para proteger la pantalla, la cámara y la lente de la cámara para evitar el polvo y los arañazos.
Use un paño limpio, un cepillo ESD y alcohol (concentración superior al 95%) para la limpieza de la apariencia. No use otros elementos (como una goma de borrar) para la limpieza para evitar que la capa protectora se raye, lo que puede provocar oxidación y corrosión.
Las piezas mecánicas soldadas defectuosas (excepto la cubierta protectora y las piezas del marco protector) solo se pueden reemplazar y no se pueden reparar.
Use los accesorios proporcionados por OnePlus.
Verifique los contactos o las juntas de soldadura de los dispositivos que pueden causar fallas simples (por ejemplo, interfaces o interruptores soldados). Vuelva a soldar si es necesario (solo para los centros de servicio donde se disponga de soldadura sin plomo) y limpie el fundente restante después de soldar.
Use el equipo proporcionado por OnePlus para probar el teléfono (por ejemplo, cuando la función de carga del dispositivo sea anormal, use el adaptador original de OnePlus para realizar la prueba para garantizar la precisión de los resultados de la prueba).
Complete el código del fenómeno de falla y el código del motivo de la falla de acuerdo con la situación real, e ingrese con precisión el código del material de reemplazo en el sistema CRM.
Para obtener más información, visite el sistema GKM.

Diagrama de estructura del teléfono

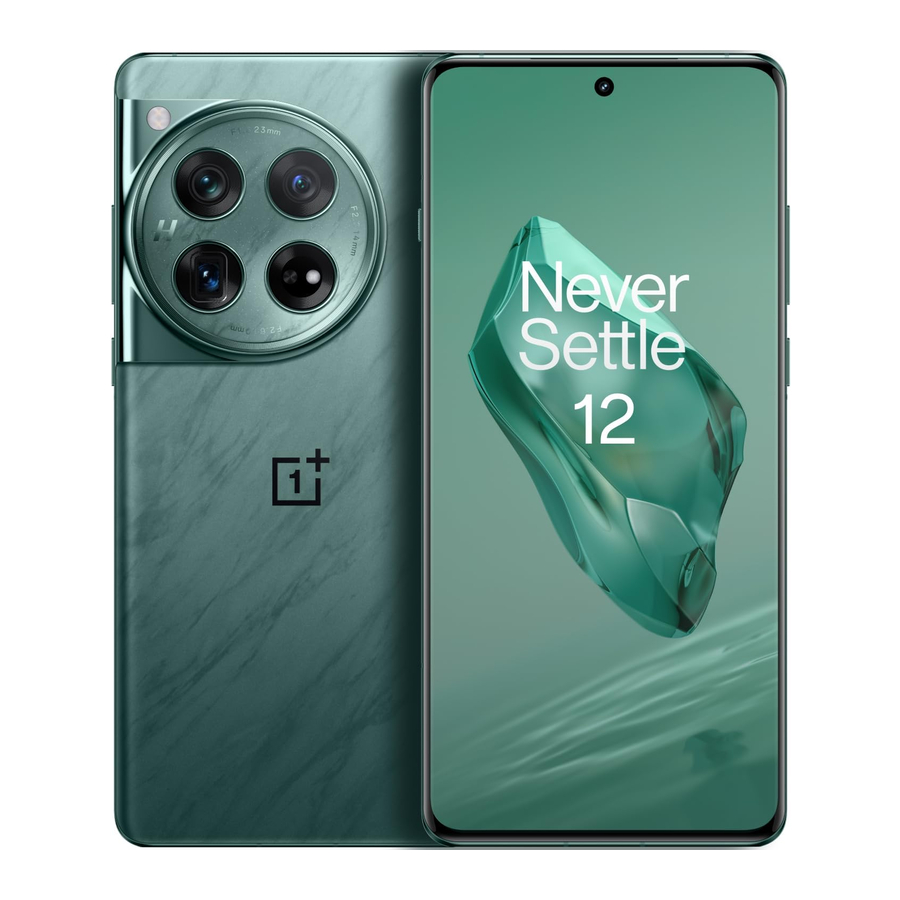

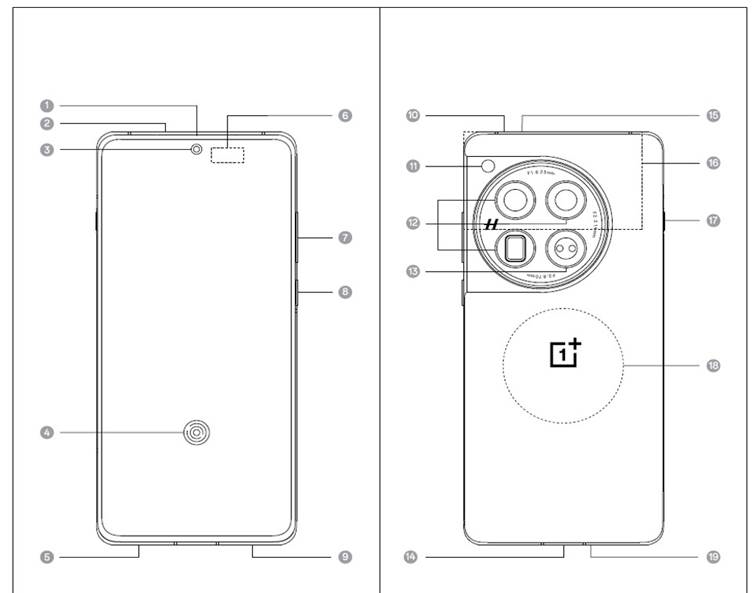

Apariencia del producto

Como se muestra en la Figura 3-1-1

Receptor
Altavoz
Cámara frontal
Huella dactilar de la pantalla
SIM
Sensor de luz ambiental/proximidad
Tecla de volumen
Tecla de encendido
Altavoz
Sub MIC

Linterna
cámara trasera (Arriba a la izquierda: cámara principal, Arriba a la derecha: cámara gran angular, Abajo a la izquierda: cámara de telefoto)

sensor de temperatura de color
USB Type-C
Control remoto por infrarrojos
NFC
Tecla de silencio/vibración/tono
círculo de carga inalámbrica

MIC principal

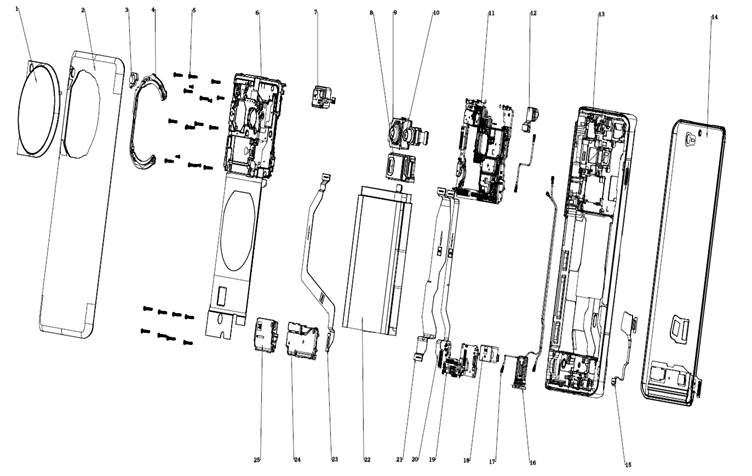

Vista explosionada de la estructura del teléfono

Como se muestra en la Figura 3-2-1

Lista de materiales del mapa explosionado

No	Nombre del material Componentes	Imagen	CANT	Unidad
1	Decoración de la cámara trasera		1	PCS
2	Tapa de la batería		1	PCS
3	Protector del flash		1	PCS
4	tornillo		3	PCS
			20	PCS
			3	PCS

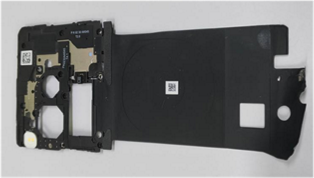

5	Soporte de la placa base		1	PCS
6	altavoz		1	PCS
7	Cámara de telefoto		1	PCS
8	cámara principal		1	PCS
9	Cámara gran angular		1	PCS
10	Placa principal		1	PCS
11	cámara frontal		1	PCS
12	Tapa de la placa principal		1	PCS
13	conjunto de la cubierta de la pantalla		1	PCS
14	Módulo de huellas dactilares		1	PCS
15	SIM		1	PCS
16	Cable RF		1	PCS
16	Cable RF		1	PCS
17	motor		1	PCS
18	Placa secundaria		1	PCS
19	Placa L		1	PCS
20	Placa U		1	PCS
21	batería		1	PCS
22	Placa C		1	PCS
23	Soporte de la placa secundaria		1	PCS
24	Caja		1	PCS

Note:This table is used only for the name of the annotation but not for the preparation of materials.

Pasos para el desmontaje

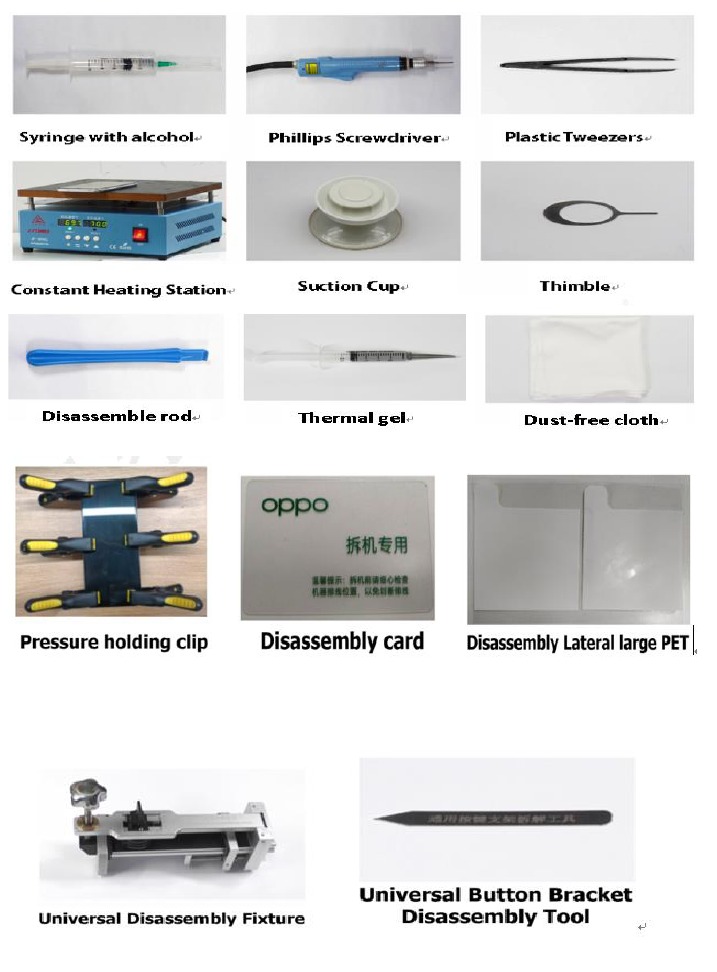

Herramientas para el desmontaje

Preparación

El teléfono debe estar apagado antes del desmontaje. Apagado del sistema: Pulse la tecla de encendido y la tecla de subir el volumen y, a continuación, deslice para apagar. Apagado forzado: Mantenga pulsada la tecla de volumen "+" y la tecla de encendido durante unos 8 segundos hasta que la pantalla se apague.

Pasos para el desmontaje

Paso	Contenido	Imagen clave	Precauciones
1	Preparación		Prepare las herramientas para el desmontaje
2	Retire la bandeja de la tarjeta SIM		Antes de desmontar, apague el dispositivo. Retire la bandeja de la tarjeta SIM y compruebe si hay alguna deformación o arañazos.
3	Retire la cubierta de la batería		Pasos para el desmontaje de la máquina Requisitos de calentamiento: Se requiere que los parámetros de la plataforma de temperatura constante sean de 80℃±5℃, calentando durante 5 minutos. Coloque el dispositivo en el accesorio para desmontar la cubierta de la batería (requisitos de parámetros de la máquina: presión de aire de 0,5~0,6 MPa) y pulse el botón de inicio para desmontar automáticamente la cubierta de la batería. Retire la cubierta de la batería, limpie los residuos de la cubierta de la batería y el soporte, y retire la película protectora de baja adherencia para proteger el orificio de la cámara trasera y el orificio del flash de la cubierta de la batería. Limpie el adhesivo residual en la superficie BP del marco central, la superficie del soporte de la placa base (como se muestra en el diagrama del modelo 3D izquierdo) y la superficie de PET y el soporte del altavoz derecho. Plan de desmontaje manual: Requisitos de calentamiento: Se requiere que los parámetros de la plataforma de temperatura constante sean de 80℃±5℃, calentando durante 5 minutos Póngase guantes electrostáticos en la mano izquierda y utilice una ventosa en la mano derecha para tirar de la parte inferior hasta que se abra un hueco (la ventosa está cerca del borde inferior). Ajuste la posición de la ventosa, tire de la posición central izquierda y la posición central derecha en secuencia, hasta que la parte inferior de la cubierta de la batería se abra (si no se abre de una vez, vuelva a calentarla), reajuste la posición de la ventosa, tire de las posiciones superior y media en secuencia, y tire de toda la cubierta de la batería para abrirla. El desmontaje de la cubierta de la batería no permite el uso de una varilla de desmontaje. Por último, cuando la cubierta de la batería se separa del marco central, está prohibido tirar de la cubierta de la batería con fuerza
4	Retire los tornillos		Retire los tornillos
5	Desmontaje del soporte de la placa base		Utilice unas pinzas para cortar y arrancar suavemente el área adhesiva de la lámina de grafito desde la parte inferior (tenga cuidado de no tocar la batería) y retire el soporte de la placa base desde la parte inferior hacia arriba
6	Retire la batería		Desmonte el BTB de la batería en la placa principal y abra el BTB de la placa C. Abra completamente el borde del papel fácil de rasgar en el lateral de la batería y, a continuación, utilice una jeringa pequeña para inyectar unos 0,2 ml de alcohol en las posiciones de la empuñadura superior e inferior. Incline el teléfono y colóquelo en posición vertical durante 5-10 segundos para permitir que el alcohol penetre completamente bajo la pegatina, y el otro lado del papel fácil de rasgar también debe seguir los pasos anteriores. Después de dejarlo reposar, sujete el asa y levante lentamente la batería (tenga en cuenta que debe intentar tirar de la batería en línea recta para evitar tirar verticalmente, lo que puede provocar la deformación de la batería). Al tirar hacia la parte trasera, retire la batería junto con el papel fácil de rasgar del teléfono. Retire lentamente el papel de la batería y marque la etiqueta de reparación en la posición correspondiente de la batería. Después de retirar la batería, es necesario comprobar si el adhesivo de doble cara está dañado, sucio o defectuoso. Para los productos defectuosos, se debe hacer una nota especial indicando "el adhesivo de doble cara está dañado". El equipo de reparación debe sustituir el adhesivo trasero. Si está bien, coloque inmediatamente el papel antiadherente del adhesivo de doble cara de la batería.
7	Retire la cámara trasera		Desmonte los tres BTB de la cámara del teleobjetivo trasero, el gran angular y la cámara principal, y retire el módulo de la cámara trasera. La parte inferior de la cámara principal tiene un débil respaldo adhesivo, que se puede levantar ligeramente desde el lateral antes de retirar la cámara (no tire del FPC de la cámara).
8	Desmonte la espuma del compartimento de la batería		Utilice unas pinzas para despegar la espuma de la derecha y la parte inferior del compartimento de la batería
9	Retire la caja		Desmonte la BOX
10	Desmonte la placa C y el soporte de la placa pequeña		Desmonte el cable RF negro Nota: Levante el cable RF en la esquina superior derecha del compartimento de la batería, A continuación, levante la abrazadera del cable, A continuación, levante el conector RF), el soporte de la placa pequeña y el BTB de la placa C en la placa base, y luego retire la placa C Desmonte la placa en U en la placa base/BTB de la placa pequeña y retire la placa en U
11	Desmonte el BTB de la huella dactilar/pantalla		Retire el BTB de la huella dactilar/pantalla
12	Desmonte la placa L		Desmonte la placa L
13	Desmonte la placa secundaria		Desmonte el cable RF blanco, muévalo a la posición de la placa pequeña y retire la placa secundaria
14	Desmonte la cámara frontal y la placa base		Retire la lámina de grafito de la cámara frontal y desmonte el BTB de la cámara frontal Utilice un destornillador eléctrico para retirar los tornillos preestablecidos de la placa base, saque la placa base de abajo hacia arriba, tenga cuidado de no rayar el FPC de la cámara frontal y limpie el gel conductor térmico en la parte posterior de la placa base y la posición correspondiente del marco central Con la punta de los dedos, separe suavemente el lateral de la cámara, inclínela y retírela
15	Desmonte el motor		Utilice una barra de metal para levantar y extraer el motor de la posición de desmontaje
16	Desmonte el receptor		Utilice unas pinzas para levantar la posición adhesiva del FPC del receptor desde la posición de desmontaje, utilice la punta de los dedos para sacarlo del lateral, incline y retire el receptor, y retire los residuos adhesivos del receptor y el marco central
17	Desmonte el Alert Slider		Utilice unas pinzas para levantar suavemente la posición de desmontaje de la flecha roja en el botón de tres secciones, y luego utilice unas pinzas para sujetar la placa de la cubierta de tres secciones Utilice unas pinzas para retirar el soporte de tres etapas (normalmente con bolas de acero, tenga cuidado al manipularlo para evitar que las bolas de acero rueden y se pierdan) Retire la llave lateral de tres etapas y retire suavemente la bola de acero

Pasos de montaje

Lista de materiales que deben ser reemplazados

Durante el proceso de montaje, el siguiente material debe ser reemplazado por uno nuevo.

N.º	Código de material	Nombre del material	Especificación del material	CANT.	Aviso
1	612717000116	Pieza de accesorios	Adhesivo de doble cara AA545 para la estructura de la tapa de la batería	1	Retire la tapa de la batería, los accesorios anteriores deben ser reemplazados
2	612714000261	Pieza de accesorios	Soporte de la cámara frontal AA545 con cinta adhesiva ordinaria de doble cara	1	Retire la cámara frontal, los accesorios anteriores deben ser reemplazados
3	612720000083	Pieza de accesorios	Lámina de grafito frontal AA545	1	Retire la cámara frontal, los accesorios anteriores deben ser reemplazados

Pasos de montaje

Paso	Contenido	Imagen	Precauciones
1	Montar el control deslizante de alerta		Instale el control deslizante de alerta en el marco central, tenga en cuenta que el imán está en la parte superior, si se instala al revés, causará un problema de falta de función. Use pinzas para colocar suavemente la bola de acero en el orificio central del soporte de la llave lateral. Coloque lentamente el control deslizante de alerta ensamblado en el marco central, tenga en cuenta que la flecha sobre las teclas laterales está orientada hacia abajo y las bolas de acero no están desalineadas. Use pinzas para instalar el control deslizante de alerta, primero alinee el orificio de posicionamiento superior y luego empújelo en la ranura de la tarjeta. Presione los lados superior e inferior en su lugar Use pinzas para presionar ambos lados del extremo inferior de la placa de la cubierta para asegurar una instalación adecuada
2	Instalar el botón de encendido		Inserte el interruptor FPC de la tecla de encendido en el orificio central de la ranura de la tecla de encendido en la cubierta superior Al instalar el soporte FPC del botón de encendido, preste atención a la ranura que mira hacia el cuerpo Pegue el botón de encendido con espuma impermeable
3	Instalar las teclas de volumen		Instale las teclas de volumen y preste atención a la flecha que indica que el lado con el pilar está orientado hacia adentro y presiónelo hacia abajo
4	Instalar el receptor/motor/placa base/cámara frontal		Instale el receptor, el motor y el gel de conducción puntual. Instale la placa base y ordene los cables RF. Instale dos tornillos de fijación para la placa base. Instale la cámara frontal, coloque adhesivo de doble cara para fijar la cámara frontal y coloque una lámina de grafito en la cámara frontal. Instale una cámara principal trasera y un teleobjetivo. Instale el gran angular trasero y pegue la tela conductora de la placa base en la tela conductora de gran angular; Abroche el BTB frontal y coloque el grafito frontal. Observación: Compruebe si la espuma y la tela conductoras en el marco central están intactas Después de reinstalar la placa base, compruebe si la tela conductora de la cámara está intacta Compruebe si la espuma conductora en la placa de acero de sujeción BTB de gran angular del soporte de la antena está intacta
5	Instalar la placa secundaria		Instale la placa secundaria y apriete el cable RF
6	Instalar la placa U, la placa L, la placa pequeña, la placa C, el cable RF		Instale la placa L y aplique adhesivo de doble cara LCMBTB en la placa pequeña; Instale la placa U y la placa C; Asegure el BTB; Abroche el cable RF en el extremo de la placa pequeña e incorpore el cable RF en la bandeja de cables; Instale el soporte de la placa pequeña
7	Instalar el soporte de la caja del altavoz, colocar espuma para el cable RF y colocar espuma en la parte inferior y superior del compartimento de la batería		Instale el soporte de la CAJA del altavoz y bloquee los tornillos con 8Pcs; Aplique espuma para el cable RF; Pegue espuma en la parte inferior del compartimento de la batería; Pegue espuma en la parte superior del compartimento de la batería.
8	Instalar la cámara trasera		Instalar la cámara trasera
9	Instalar la batería		Pegue la pegatina fácil de romper de la batería, sujete la hebilla BTB de la batería y presiónela firmemente;
10	Instalar la placa F y el soporte de la placa base		Instale la placa C Instale el soporte de la placa principal, insértelo desde el lado superior, presiónelo de arriba hacia abajo según la posición de la hebilla y use su mano para alisar la lámina de grafito de arriba hacia abajo. Instale los tornillos 20PCS. Observación: Compruebe si la tela conductora de la cámara está intacta Compruebe si la espuma conductora en la placa de acero de sujeción BTB de gran angular del soporte de la antena está intacta Si está involucrado el desmontaje de la cámara, compruebe si la tela conductora en el marco central está intacta
11	Colocar los accesorios de la tapa de la batería		Pegue cinta adhesiva de doble cara en la tapa de la batería (61271700116);
12	Instalar la tapa de la batería		Instale la tapa de la batería Instale el soporte de la tarjeta y enciéndalo para su inspección.
13	Presurizar		Use un accesorio universal de mantenimiento de presión para mantener la presión durante 10 minutos.

Calibración

Entre en la interfaz de calibración: dial > *#899# > After Sale Devices Calibration > introduzca la contraseña 6776.

Calibración del sensor de color frontal

Pasos	Haga clic manualmente en "Front Color Sensor Calibration	"Pass" (Aprobado) significa que la calibración se ha realizado correctamente	Vuelva manualmente y confirme el resultado
Imagen

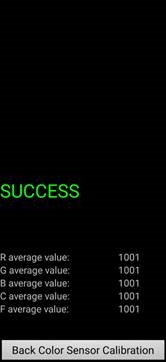

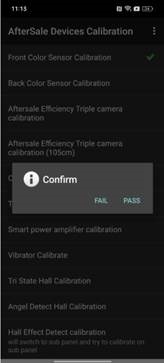

Calibración del sensor de color trasero

Pasos	Haga clic manualmente en "Back Color Sensor Calibration"	"Pass" (Aprobado) significa que la calibración se ha realizado correctamente	Vuelva manualmente y confirme el resultado
Imagen

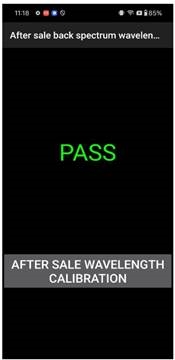

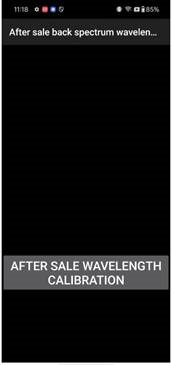

Calibración de la longitud de onda del espectro trasero After Sale

Pasos	Haga clic manualmente en "After Sale back spectrum wavelength Calibration"	"Pass" (Aprobado) significa que la calibración se ha realizado correctamente	Vuelva manualmente y confirme el resultado
Imagen

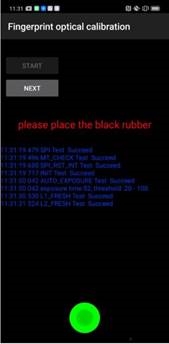

Calibración óptica de la huella dactilar

Pasos	Haga clic en "START" (INICIO) para iniciar la calibración después de que salte a la calibración óptica de la huella dactilar	Según la indicación "please place the yellow rubber " (coloque la goma amarilla), coloque la goma amarilla en el área de la huella dactilar (la ranura hacia abajo) y haga clic en "NEXT" (SIGUIENTE) hasta que aparezca el mensaje " please place the black rubber" (coloque la goma negra).	Según la indicación "please place the black rubber" (coloque la goma negra), coloque la goma negra en el área de la huella dactilar (la ranura hacia abajo), haga clic en "NEXT" (SIGUIENTE) hasta que el mensaje "please place the yellow stripe rubber " (coloque la goma de rayas amarillas) le indique que retire la goma negra;
Imagen

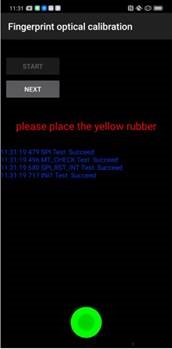

Pasos	Según la indicación "Please place the yellow- striped rubber" (Coloque la goma de rayas amarillas), coloque la goma de rayas amarillas (con las rayas hacia abajo) en el área indicada, haga clic en "NEXT" (SIGUIENTE);	Nota: La dirección de las rayas de la goma de rayas amarillas debe seguir el lado largo del teléfono	Utilice la nueva herramienta de calibración de huellas dactilares
Imagen

Calibración triple de la cámara de eficiencia After-sale

Escenario de calibración
El dispositivo mostrará "All Engineer Camera to take picture and record video" (Permitir que todas las cámaras de ingeniero tomen fotos y graben vídeos). Todos los teléfonos móviles que hayan sido desmontados y reparados deben calibrarse antes de devolvérselos al usuario.

Herramienta de calibración
Tabla de calibración de posventa,
Como se muestra en la figura 6.4.2-1:

Figura 6.3.2-1

Método de calibración
Después de entrar en la interfaz de calibración, el primer paso es seleccionar "After-sales three-camera calibration" (Calibración de tres cámaras de posventa), alinear el marco amarillo con el borde de la cuadrícula en blanco y negro de la tabla y, a continuación, hacer clic para tomar una foto. El teléfono móvil entrará en la interfaz de cálculo. No realice ninguna operación durante el cálculo hasta que la calibración muestre "Pass" (Aprobado); a continuación, seleccione "After-sales three-camera calibration (105cm)" (Calibración de tres cámaras de posventa [105 cm]) para calibrar de la misma forma hasta que la calibración muestre "Pass" (Aprobado). Si se muestra "failed" (fallido) todo el tiempo, tendrá que reinstalar o sustituir el hardware para solucionar el problema.

Elementos de calibración	Pasos de operación	Interfaz de calibración	Resultado de la calibración

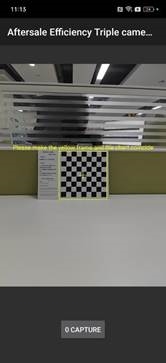

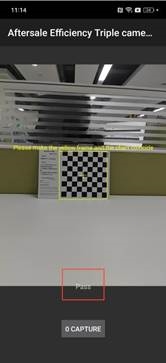

Aftersale Efficiency Triple Camera Calibration (main camera + wide angle) (Calibración triple de la cámara de eficiencia Aftersale [cámara principal + gran angular])	Alinee el marco de calibración con la tabla y, a continuación, haga clic en el botón "0 CAPTURE" para calibrar; Después de un breve cálculo por parte del sistema, aparece la palabra "Pass" (Aprobado), lo que indica que la calibración se ha realizado correctamente.

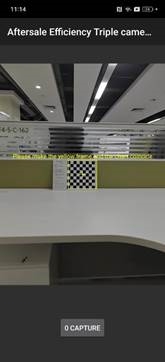

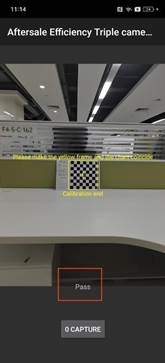

Aftersale Efficiency Triple Camera Calibration(105cm) (main camera + telephoto) (Calibración triple de la cámara de eficiencia Aftersale [105 cm] [cámara principal + teleobjetivo])	Aléjese un poco, alinee el marco de calibración con la tabla y, a continuación, haga clic en el botón "0 CAPTURE " para calibrar; Después de un breve cálculo por parte del sistema, aparece la palabra "Pass" (Aprobado), lo que indica que la calibración se ha realizado correctamente.

OIS-Still

Elementos de calibración	Pasos de operación	Interfaz de calibración	Resultado de la calibración

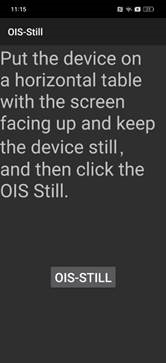

OIS-Still	Coloque el teléfono plano sobre la mesa; Entre en la interfaz de calibración "OIS-Still" (OIS-Estático); Haga clic en el botón de calibración "OIS-Still" (OIS-Estático); Espere el resultado de la calibración hasta que muestre "Test succeeded" (Prueba superada)

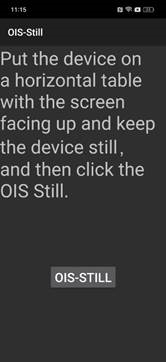

The third rear camera OIS-Still (OIS-Estático de la tercera cámara trasera)	Coloque el teléfono plano sobre la mesa; Entre en la interfaz de calibración " The third rear camera OIS-Still" (OIS-Estático de la tercera cámara trasera); Haga clic en el botón de calibración "OIS-Still" (OIS-Estático); Espere el resultado de la calibración hasta que muestre "Test succeeded" (Prueba superada)

Calibración inteligente del amplificador de potencia

Elementos de calibración	Pasos de operación	Interfaz de calibración	Resultado de la calibración
Smart power amplifier calibration (Calibración inteligente del amplificador de potencia)	Seleccione "Smart power amplifier calibration" (Calibración inteligente del amplificador de potencia) para entrar en la interfaz de calibración; Haga clic en el botón "Calibrate" (Calibrar) y espere el resultado de la calibración.

Calibración del vibrador

Elementos de calibración	Pasos de operación	Interfaz de calibración	Resultado de la calibración
Vibrator Calibrate (Calibración del vibrador)	Seleccione " Vibrator Calibrate " (Calibración del vibrador) para entrar en la interfaz de calibración; Haga clic en el botón "Start" (Iniciar) y espere el resultado de la calibración.

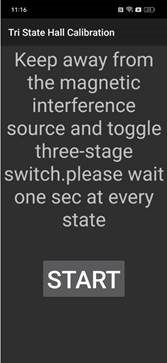

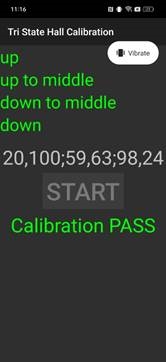

Calibración Tri State Hall

Elementos de calibración	Pasos de operación	Interfaz de calibración	Resultado de la calibración
Tri State Hall Calibration (Calibración Tri State Hall)	Seleccione " Tri State Hall Calibration " (Calibración Tri State Hall) para entrar en la interfaz de calibración; Haga clic en el botón "Start" (Iniciar) y, a continuación, active o desactive el botón de silencio en el lado derecho del teléfono hasta que se apruebe la calibración. Preste atención a mantenerse alejado de las interferencias del campo magnético durante el proceso de calibración, como imanes, etc.

En este punto, el proceso de calibración ha finalizado. Una vez completado el proceso de calibración, ¡el teléfono debe reiniciarse para que la calibración surta efecto! Entre en las pruebas funcionales después de reiniciar.

Prueba de función

Ruta de prueba

Interfaz de marcación>Introducir*#899#>Introducir prueba automática. El cuadro de diálogo "Confirm" (Confirmar) aparecerá después de completar la prueba. Si no hay ningún problema, elija "Pass" (Aprobar); de lo contrario, elija "Fail" (Fallar).

Requisitos de prueba

N.º	Elementos de prueba	Requisitos de prueba
1	Prueba de LCD	Observe la interfaz roja, verde, azul, blanca, negra, gris, en escala de grises y de color sucesivamente; si hay puntos negros, puntos brillantes y otras anomalías, la función es correcta;
2	Prueba de vibración	Acerque el oído para comprobar la vibración del motor durante 3 segundos. Si el motor vibra normalmente (sin ruidos ni vibración débil), la función es correcta;
3	Prueba automática de la pantalla táctil	Si la interfaz muestra "PASS" (APROBADO) y salta a la siguiente prueba, la función es correcta;
4	Vista previa de la cámara frontal	Alinee la cámara con una superficie blanca y una superficie negra. Si no hay ningún punto negro, línea negra o pantalla borrosa en la pantalla después de alinear la superficie blanca, y no hay ningún punto brillante en la pantalla después de alinear la superficie negra, la cámara está bien;
5	Vista previa de la cámara trasera	Alinee la cámara trasera con una superficie blanca, una superficie negra y una superficie con texto. Si no hay ningún punto negro, línea negra o pantalla borrosa en la pantalla después de alinear la superficie blanca, no hay ningún punto brillante en la pantalla después de alinear la superficie negra, punto blanco o pantalla borrosa, la cámara está bien;
6	Segunda vista previa de la cámara trasera	Alinee la segunda cámara trasera con una superficie blanca, una superficie negra y una superficie con texto. Si no hay ningún punto negro, línea negra o pantalla borrosa en la pantalla después de alinear la superficie blanca, no hay ningún punto brillante en la pantalla después de alinear la superficie negra, punto blanco o pantalla borrosa, la cámara está bien;
7	Tercera vista previa de la cámara trasera	Alinee la tercera cámara trasera con una superficie blanca, una superficie negra y una superficie con texto. Si no hay ningún punto negro, línea negra o pantalla borrosa en la pantalla después de alinear la superficie blanca, no hay ningún punto brillante en la pantalla después de alinear la superficie negra, punto blanco o pantalla borrosa, la cámara está bien;
8	Prueba de eco	Prueba del MIC principal: sople aire en el orificio del MIC en la parte inferior del teléfono. Si el receptor (auricular) suena, la función del MIC principal es correcta; Prueba del Sub MIC: sople aire en el orificio del sub MIC en la parte superior del teléfono. Si el altavoz suena, la función del MIC principal es correcta;
9	Prueba de la linterna	Abra la linterna. Si se puede abrir normalmente con desviaciones de color, la función es correcta;
10	Cargador Super Vooc	Utilice el adaptador y el cable USB originales de OnePlus para cargar. Si la interfaz muestra "PASS" (APROBADO) y salta a la siguiente prueba, la función es correcta;
11	Prueba de conexión/desconexión de auriculares	Entre en la interfaz de prueba de los auriculares; cuando se reconozca que los auriculares están enchufados, es un buen producto
12	Autocomprobación y calibración del sensor	Cuando el teléfono entra en la interfaz de autocalibración del sensor, el teléfono debe colocarse sobre el escritorio en posición horizontal. A continuación, haga clic en el primer elemento de calibración. Una vez superada la prueba, saltará automáticamente al siguiente elemento de prueba;
13	Giroscopio	Tome el teléfono móvil para dibujar el gráfico de la palabra "8". Si la interfaz muestra "PASS" (APROBADO) y salta a la siguiente prueba, la función es correcta;
14	MSensor	Agite el teléfono de izquierda a derecha. Si la interfaz muestra "PASS" (APROBADO) y salta a la siguiente prueba, la función es correcta;
15	Prueba de proximidad	Utilice la palma de la mano para cubrir el orificio del sensor de luz, y la pantalla cambiará de negro a verde. Si la interfaz muestra "PASS" (APROBADO) y salta a la siguiente prueba, la función es correcta;
16	Prueba de botones	Pulse la tecla de encendido y la tecla de volumen una por una. Si las teclas se pueden pulsar normalmente y la interfaz salta a la siguiente prueba, la función es correcta;
17	Prueba automática de huellas dactilares	Si la interfaz muestra "PASS" (APROBADO) y salta a la siguiente prueba, la función es correcta;
18	Prueba de medios	Haga clic en la opción "20-4K(-3db)signal" para probar el sonido de la función multimedia durante 5 segundos. Si no hay silencio, sonido débil, ruidos ni sonido entrecortado, la interfaz muestra "PASS" (APROBADO) y salta a la siguiente prueba, la función es correcta;
19	Prueba de llamada	Si el teléfono se ha instalado con la tarjeta SIM del operador, marque el número de teléfono del operador correspondiente. Si no hay ninguna tarjeta instalada, llame al 112 para probar (se recomienda llamar al operador). Si la llamada se puede realizar normalmente y el receptor no tiene ruidos ni sonidos débiles, la función es correcta;
20	Prueba de NFC	Conecte el lector de tarjetas NFC al ordenador. Después de que el teléfono seleccione automáticamente la simulación SIM1 (5s), acerque el área de la cámara trasera del teléfono al lector de tarjetas NFC, y la luz de señal del lector de tarjetas cambia de rojo a verde con un pitido.

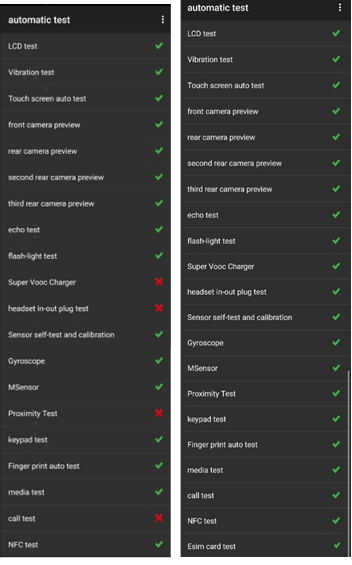

Una vez probados los 20 elementos anteriores, se mostrará la interfaz de resultados de la prueba. Si la prueba es PASS (APROBADA), el proyecto mostrará "√"; si la prueba es FAIL (SUSPENDIDA), el proyecto mostrará "×", como se muestra a continuación.

Figura 7-2-1

Preste atención a la sustitución obligatoria de materiales durante el proceso de desmontaje y montaje.
Para evitar manchas blancas y pelusas en la lente, dé prioridad a la protección de la cámara y su cubierta decorativa después del desmontaje.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del OnePlus 12
