Manual de la serie AC Quick

Prólogo

El manual describe las instrucciones, el cableado y las instrucciones de funcionamiento de una serie de acondicionadores de aire AC.
El manual se utiliza principalmente para guiar a los usuarios en la instalación y el mantenimiento de la serie de acondicionadores de aire.
Para la serie de productos, cualquier operación debe ser realizada por técnicos profesionales de acuerdo con los requisitos del manual.

Breve introducción

Descripción del producto

Esta serie de productos está diseñada para aplicaciones de equipos industriales relacionados o de comunicación de unidades de aire acondicionado tipo AC de alto rendimiento, dispositivos internos de gabinete adecuados para calor, sensibles a la temperatura y aplicaciones completamente aisladas en el interior y el exterior.
Ámbito de aplicación de la red: AC 220VAC±15% 50Hz/60Hz
(Opcional otra red eléctrica: 220VAC±30%, póngase en contacto con nosotros).
Para otros sistemas de alimentación, consulte la placa de características.
Advertencia: En el proceso de transporte, almacenamiento y uso, debe cumplir estrictamente con las instrucciones del paquete para mantener el aire acondicionado colocado verticalmente hacia arriba.

Descripción del modelo

Por ejemplo:
TA 0** / M / E / A / H**
T:Refrigeración de la carcasa exterior de Quick;
A: Acondicionador de aire estándar;
0**: La capacidad de refrigeración es **×100W(L35/L35);
M: Serie: serie M;
E: E--Montaje semiempotrado;
A: Alimentación: 230VAC 50/60Hz;
H**: La capacidad de calefacción es **×100W(L35/L35)

Observaciones:
Existen instalaciones de la serie M: E-- Montaje semiempotrado, D-- Montaje en puerta y S-- Montaje lateral;
Solo una instalación tienen las series L y N.

Cumplir con el estándar

Embalaje y envío

Acondicionador de aire embalado en cajas de papel, el paquete incluye el anexo.

El aire acondicionado durante el transporte, preste atención a los siguientes asuntos:

Figura 2-1 Marca de embalaje

• Durante la manipulación o el transporte, el aire acondicionado debe colocarse hacia arriba como. No invertir, plano, inclinación excesiva y colisión.
• El aire acondicionado es un instrumento de precisión, en el proceso de manipulación o transporte, debe manejarse con cuidado, las cajas del paquete no deben pisarse, se prohíbe pararse o colocar otros objetos pesados.
• Durante la manipulación o el transporte, preste atención a la humedad, el agua y la lluvia.

Instalación

Antes de la instalación

Debe preparar las siguientes herramientas antes de la instalación: destornillador de cruz, destornillador de tipo ranura, tira de sellado, tornillo de banco.

Esquema de instalación

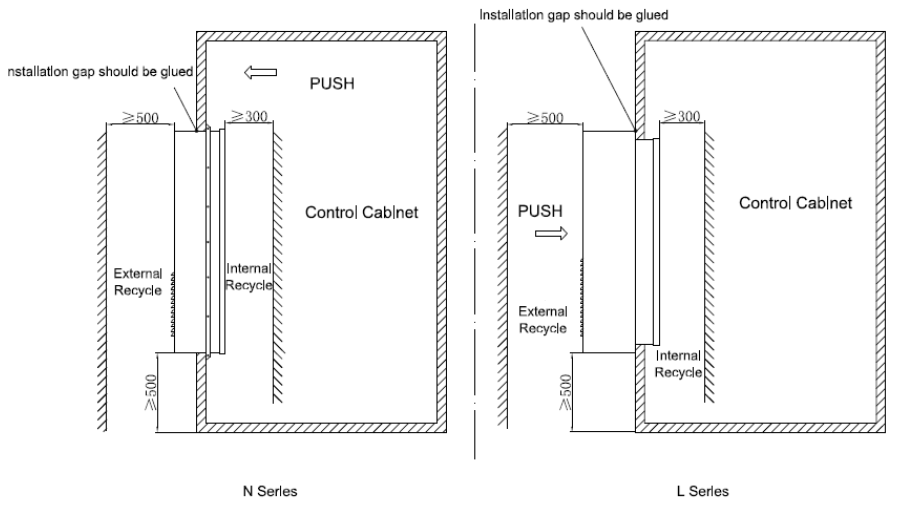

Esquema de instalación del acondicionador de aire-N&L Series de la siguiente manera:

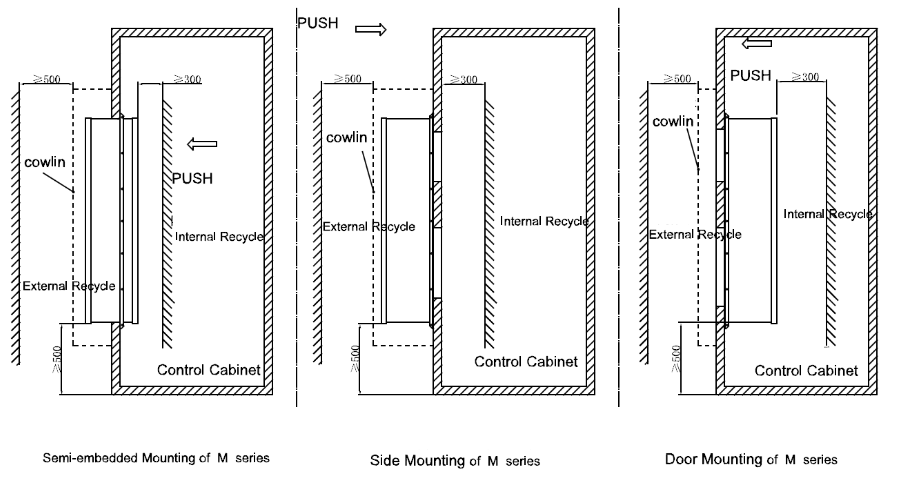

Esquema de instalación del acondicionador de aire-M Series de la siguiente manera:

Atención:

1. El acondicionador de aire de la serie N&L no necesita una cubierta; los clientes pueden poner una cubierta fuera de la unidad M según sí mismos. La cubierta puede ser hecha por el propio cliente;
2. La tasa de apertura de entrada y salida del escudo debe ser superior al 60%, para garantizar suficiente volumen de aire de circulación. Esto es muy importante para que el acondicionador de aire funcione con una larga vida útil y menos servicio;
3. Cuando haga un diseño/instalación de la cubierta, asegúrese de que el aire de entrada y el aire de salida no se corten, esto también es fundamental para que la unidad tenga el mejor rendimiento de refrigeración.

Instalación del aire acondicionado

Pasos de instalación:

1. Dibuje en el mapa de corte de montaje del gabinete de acuerdo con la Figura, corte la parte sombreada.
   Diferentes modelos de mapas de corte de montaje de gabinetes de aire acondicionado se refieren a su especificación.
2. De acuerdo con la dirección del esquema de instalación, instale el aire acondicionado en el gabinete.
3. Instale el tubo de drenaje en el orificio de drenaje si lo necesita.

Listas de doble verificación después de la instalación:

1. No aplique esta unidad en condiciones de alto contenido de aceite, gas de combustión, gas explosivo, condiciones fuertemente corrosivas, el aire ambiente debe estar por debajo de 55 ℃ y la humedad no debe ser superior al 95%;
2. Asegúrese de que la inclinación del producto no sea superior a 3°;
3. Asegúrese de que el gabinete esté bien sellado para evitar la pérdida de refrigeración y evitar que la humedad ambiental penetre en el gabinete, esto evitará que se produzca más agua de condensación;
4. Asegúrese de que el producto esté en funcionamiento en posición vertical durante 30 minutos.

Cableado eléctrico

Realice el cableado eléctrico de acuerdo con el manual antes de usar el acondicionador de aire; sugerimos preferir el uso de cables en los accesorios. Debe llamar al Departamento de Servicio Postventa de QUICK, si no puede estar seguro de que la especificación del cable se realiza por sí mismo.

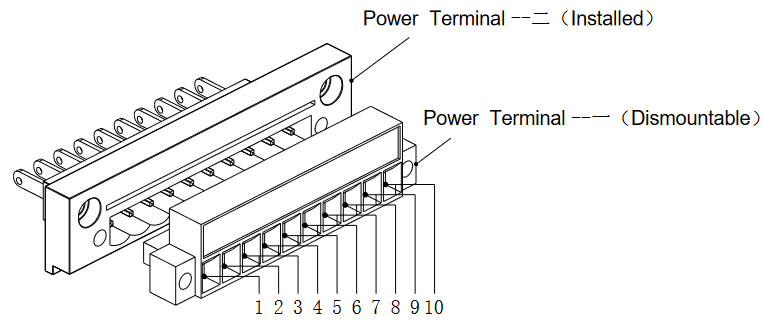

Figura 3-1 Esquema del terminal de alimentación

Tabla 3-1 Instrucciones del terminal

Lógica de funcionamiento

Funcionamiento

Una vez completada y confirmada la correcta conexión del cableado, puede conectar por primera vez el aire acondicionado a la corriente alterna para que funcione con electricidad.
Después de encender el aire acondicionado, en primer lugar, se autocomprobará: ventilador interno, sensor de temperatura, calentador, ventilador externo y compresor.

Cuando el aire acondicionado esté funcionando, si hay ruidos o vibraciones anormales, corte la alimentación inmediatamente y notifique a los profesionales para que lo inspeccionen.

Lógica de control

Modo de funcionamiento: en espera, refrigeración, calefacción y alarma.

• Modo de espera
  Si la temperatura del aire de retorno es inferior al punto de ajuste predeterminado de la temperatura de arranque del compresor (35 ℃), el aire acondicionado está en modo de espera. En este momento, solo está funcionando el ventilador interno, el monitor muestra la temperatura actual del aire de retorno.
• Modo de refrigeración
  Si la temperatura del aire de retorno es mayor o igual al punto de ajuste predeterminado de la temperatura de arranque del compresor (35 ℃), el aire acondicionado entra en modo de refrigeración. El ventilador externo está funcionando, la pantalla del monitor muestra el símbolo . El compresor está funcionando después de 60 segundos del ventilador externo, el símbolo está encendido. Si el compresor está funcionando, el tiempo mínimo de funcionamiento es inferior al tiempo establecido (el tiempo predeterminado es de 5 minutos).
  Si la temperatura del aire de retorno es inferior o igual al punto de ajuste predeterminado de la temperatura de arranque del compresor (35 ℃) menos la temperatura de histéresis de parada del compresor (5 ℃), y el tiempo de funcionamiento del compresor es mayor o igual al tiempo mínimo establecido (el tiempo predeterminado es de 5 minutos), entonces el compresor se detiene. El símbolo se apaga. El ventilador externo se detuvo después de un tiempo, y el símbolo se apagó.
• Modo de calefacción
  Si la temperatura del aire de retorno es inferior o igual a la temperatura de arranque del calentador (0 ℃) menos la temperatura de histéresis de parada del calentador (5 ℃), el calentador funciona para calentar el sistema y el símbolo se enciende.
  Si la temperatura del aire de retorno es mayor o igual a la temperatura de arranque del calentador (0 ℃) más la temperatura de histéresis de parada del calentador (5 ℃), el calentador se detiene y el símbolo se apaga.
  Atención: La función de calefacción solo es aplicable a los modelos con calentador.

Instrucciones del panel de visualización

El panel de visualización muestra la temperatura del armario en circunstancias normales, y muestra el código de alarma cuando hay un fallo.
En la parte inferior está la barra de estado, diferentes lámparas representan diferentes estados.
Puede comprobar y configurar varios parámetros del aire acondicionado mediante el panel de visualización (Parámetros de usuario).

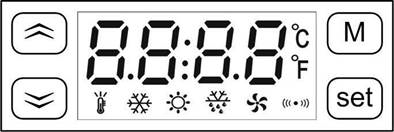

Figura 4-1 el diagrama del panel de visualización

Tabla 4-1 el significado de las lámparas en el panel de visualización

lámparas	Descripción
	Parpadea cuando se autodiagnostica o en el modo de ajuste de temperatura
	Lámpara encendida cuando se está enfriando
	Lámpara encendida cuando se está calentando
	Lámpara encendida cuando el ventilador externo está funcionando
	Parpadea cuando hay una alarma

• La consulta de la temperatura del evaporador:
  En la interfaz de temperatura del aire de retorno, pulse "5" (5) una vez para mostrar la temperatura del evaporador, pulse de nuevo o pulse "M" (M), el monitor volverá a la interfaz principal.
• La consulta de la temperatura del condensador:
  En la interfaz de temperatura del aire de retorno, pulse "6" (6) una vez para mostrar la temperatura del condensador, pulse de nuevo o pulse "M" (M), el monitor volverá a la interfaz principal.
  Atención: El aire acondicionado ha estado ajustando los parámetros, los parámetros predeterminados se refieren a la tabla 5-2; Parte de los parámetros necesitan contraseña, por favor, póngase en contacto con nuestro servicio de atención al cliente.
• Ajuste de parámetros:
  Mantenga pulsada la tecla "M" (M) durante 5 segundos, entre en el modo de ajuste de parámetros, a continuación, muestre el código de los parámetros, con la tecla "56" (56) para seleccionar el código de los parámetros, seleccione un código y pulse el botón "Set" (Establecer) para mostrar los valores de los parámetros correspondientes del código, a continuación, vuelva a utilizar el botón "56" (56) para establecer los parámetros, después de terminar el ajuste, pulse el botón "Set" (Establecer), de nuevo para mostrar los estados. Durante el modo de ajuste, pulse la tecla "M" (M) para salir del modo de ajuste de parámetros, en el proceso de ajuste de los valores de los parámetros pulsando el botón "M" (M) que renuncia, sale, pero no cambia el valor del parámetro.

Tabla 4-2 Código de ajuste

Alarma y fallo

El monitor muestra la temperatura del aire de retorno en condiciones normales, si las alarmas, la temperatura y los códigos de alarma se muestran alternativamente, el código de alarma es el siguiente:

Tabla 4-3 Código de alarma

Otro análisis y procesamiento de fallos

Mantenimiento

Preparar herramientas
(Tabla 5-1 Herramientas de malignidad)

Mantenimiento rutinario
(Tabla 5-2 Mantenimiento rutinario)
