Manual de HOTA D6 Pro

Cargador inteligente de doble canal AC/DC D6 Pro

Por favor, lea atentamente estas instrucciones antes de usarlo para utilizar mejor el producto, por favor, guarde estas instrucciones en un lugar seguro para facilitar el acceso. Si desea saber más sobre nuestros cargadores inteligentes, por favor visite nuestro sitio web: www.hota-exp.com

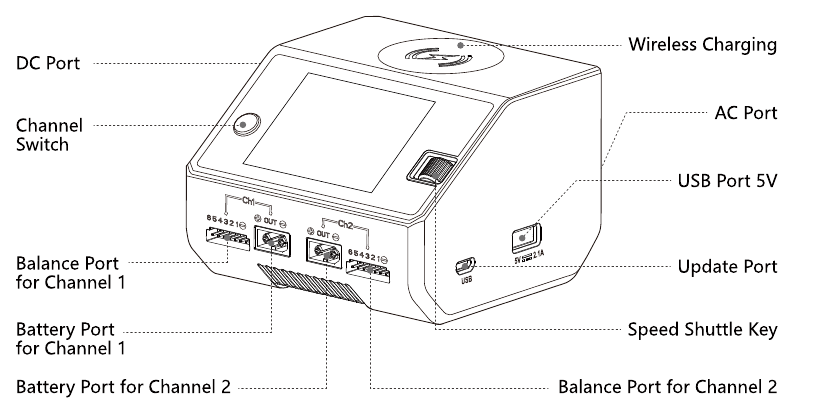

Descripción general del producto

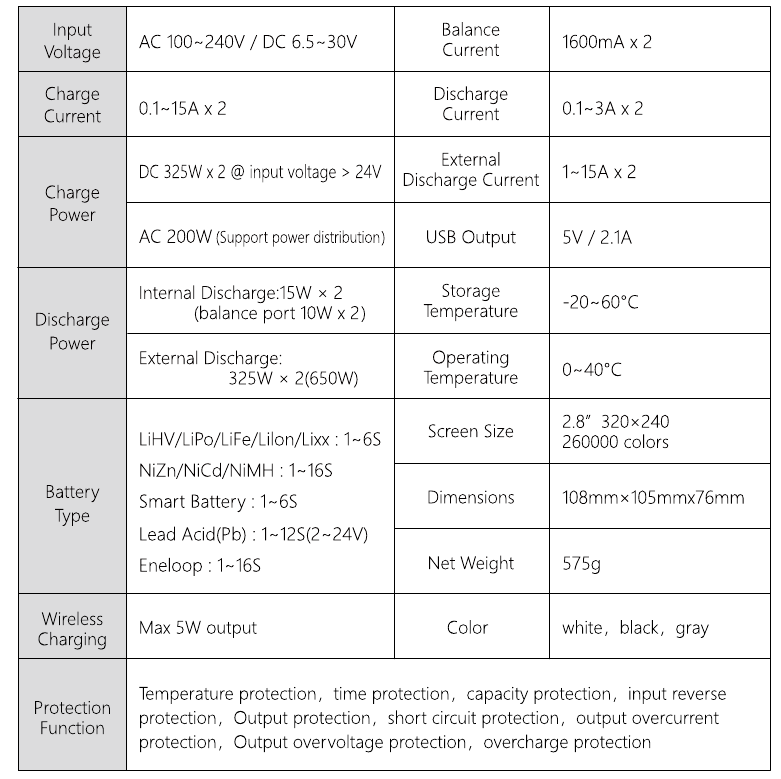

Especificaciones

Introducción

Advertencias y notas de seguridad

1. No utilice el cargador sin supervisión, en caso de cualquier anomalía funcional, por favor deje de usarlo y consulte el manual.
2. Mantenga el cargador alejado del polvo, la humedad, la lluvia y las altas temperaturas, así como evite la exposición directa al sol y a las vibraciones intensas.
3. El voltaje de entrada del cargador es de 6,5-30V DC. Al conectar la fuente de alimentación, asegúrese de que el voltaje de entrada coincide con el rango de voltaje de funcionamiento del cargador.
4. Por favor, coloque el cargador sobre una superficie resistente al calor, no inflamable y aislante. No lo utilice colocándolo en los asientos del coche, la alfombra u otro lugar similar. Mantenga los objetos inflamables y explosivos alejados de las áreas de operación del cargador.
5. Asegúrese de que el orificio de emisión de calor en la parte inferior del cargador está descubierto durante el uso, y asegúrese de que el ventilador de refrigeración extrae el calor sin problemas.
6. Por favor, comprenda completamente las características de carga y descarga, así como las especificaciones de la batería. Además, configure los parámetros de carga adecuados en el cargador. Una configuración incorrecta de los parámetros puede causar daños al cargador y a la batería y / o resultar en consecuencias desastrosas como fuego o explosión.
7. Cuando la carga o descarga se complete, por favor presione la tecla de lanzadera de velocidad para terminar la tarea actual, y retire la batería cuando el cargador muestre la pantalla de espera.

Forma de conexión recomendada

1. Conecte la fuente de alimentación, espere a que se complete la auto-comprobación;
2. Seleccione el canal que desea utilizar y luego conecte su batería al canal elegido;
3. Configure los parámetros de tarea aplicables a su batería a través de la pantalla y la tecla de lanzadera de velocidad;
4. Disfrute.

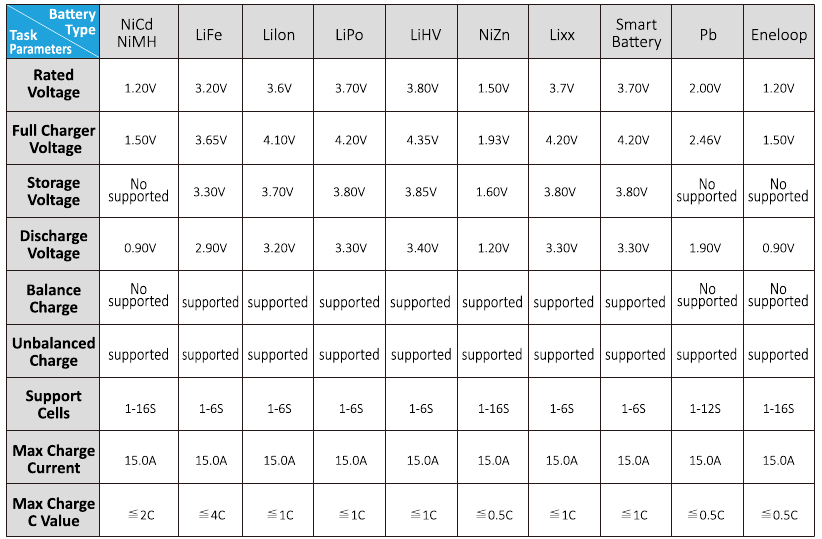

Parámetros estándar de la batería


Tenga mucho cuidado al elegir el voltaje correcto para los diferentes tipos de batería, de lo contrario puede causar daños a las baterías. Una configuración incorrecta podría causar que las celdas se ventilen, se quemen o exploten, provocando lesiones o pérdidas de propiedad.

Funcionamiento y configuración

Cómo confirmar la corriente de carga

• Es muy importante conocer la corriente de carga máxima de la batería, ya que una corriente excesiva podría influir en la vida útil de la batería y/o causar daños. Además, una corriente excesiva puede provocar el calentamiento y/o la explosión de la batería durante el proceso de carga.
• La capacidad de carga y descarga de la batería suele estar marcada con el valor C. Multiplicar el valor C de carga por la capacidad de la batería equivale a la corriente de carga máxima admitida por la batería. Por ejemplo, para una batería de 1000 mAh con una capacidad de carga de 5C, la corriente de carga máxima sería de 1000* 5=5000mA; por lo tanto, la corriente de carga máxima es de 5A.
• Para una batería de litio, si es imposible confirmar el valor C de carga admitido, ajuste la corriente de carga por debajo de IC por motivos de seguridad (de la batería de litio).
• La relación de referencia entre el valor C y el tiempo de carga: tiempo de carga 260 minutos/valor C de carga (por lo tanto, se necesitan entre 60 y 70 minutos para completar la carga con 1C). Debido a las diferencias en la eficiencia de conversión de la batería, el período para completar la carga podría prolongarse.

Habilidades operativas

• Conecte la fuente de alimentación al puerto de CA o CC del cargador, espere a que el sistema complete la autocomprobación. Conecte la batería al cargador en la interfaz de espera y pulse brevemente la tecla de lanzadera rápida para seleccionar libremente el canal de conmutación, después de seleccionar el canal correspondiente, pulse brevemente la tecla de lanzadera rápida para que aparezca el menú "Task Setting" (Ajuste de tarea).
• Cuando la tarea se está ejecutando, puede pulsar brevemente la tecla de lanzadera rápida para que aparezca el
• Menú "Adjust Task" (Ajustar tarea) para ajustar la corriente de la tarea. Mantenga pulsada la tecla CH para detener rápidamente la operación actual o para entrar en el menú "Task Settings" (Ajustes de tarea) del canal correspondiente.

Ajustes del cargador

En la interfaz de espera, mantenga pulsada la tecla de lanzadera rápida para que aparezca el menú "Charger Settings" (Ajustes del cargador). Los elementos del menú son los siguientes:

Charger Settings > Task Parameters (Ajustes del cargador > Parámetros de tarea)

En la interfaz de espera, mantenga pulsada la tecla de lanzadera rápida para que aparezca el menú "Charger Settings" (Ajustes del cargador). y, a continuación, elija el elemento "Task parameters" (Parámetros de tarea), los elementos del menú son los siguientes:

Charger Settings > System Parameters (Ajustes del cargador > Parámetros del sistema)

En la interfaz de espera, mantenga pulsada la tecla de lanzadera rápida para que aparezca el menú "Charger Settings" (Ajustes del cargador). y, a continuación, elija el elemento "System parameters" (Parámetros del sistema), los elementos del menú son los siguientes:

Volumen del zumbador: el valor predeterminado es OFF (Desactivado), el sonido de la operación se bloqueará, pero no el sonido de la advertencia de error.

Task Settings (Ajustes de tarea)

Conecte la fuente de alimentación al puerto de CA o CC del cargador, espere a que el sistema complete la autocomprobación. Conecte la batería al cargador en la interfaz de espera y pulse brevemente la tecla CH para seleccionar libremente el canal de conmutación, después de seleccionar el canal correspondiente, pulse brevemente la tecla de lanzadera rápida para que aparezca el menú "Task Setting" (Ajuste de tarea).

Task Settings and Notes (Ajustes de tarea y notas)
El cargador inteligente de doble canal CA/CC D6 Pro funciona en un modo de carga en serie. Al conectar la batería, se debe conectar el cable de salida de la batería. Para las baterías de litio, se recomienda encarecidamente conectar los puertos de equilibrio para una carga equilibrada con el fin de garantizar que el cargador pueda controlar con precisión el voltaje de cada celda y equilibrar las celdas con poca consistencia. Cuando se carga en modo no equilibrado (sin conectar al puerto de equilibrio de la batería), el cargador emitirá una advertencia antes de iniciar la tarea.

Charge Function (Función de carga)
Cuando la carga está en curso, la pantalla está marcada en naranja, y la pantalla se vuelve verde o azul cuando la carga se completa. Cuando la carga se completa, la diferencia de voltaje de la celda es inferior a 20 mV, y la pantalla se vuelve verde. Si necesita usarlo urgentemente, puede dejar de cargarlo. Si la carga no se detiene en este momento, el cargador continuará equilibrando la batería. Cuando la diferencia de voltaje es inferior a 10 mV, la pantalla se volverá azul. Cuando se vuelve azul, el cargador continuará equilibrando con precisión la batería. Después de cargar la batería, el voltaje volverá a bajar debido a la diferencia de rendimiento y esto es normal. A medida que aumenta el número de cargas, el rendimiento de la batería disminuye gradualmente, tal fenómeno se hará evidente. La carga con una corriente de carga mayor también hará que el voltaje retroceda después de una carga completa, lo que es más evidente.
Tips (Consejos): Si está cargando al aire libre, y quiere terminar rápidamente, puede dejar de cargar cuando vea la apariencia del estado verde. Cuando hay suficiente tiempo, y espera que la batería pueda lograr un buen equilibrio, entonces espere a que aparezca el color azul, o espere un rato más después de que aparezca el azul para obtener un efecto más preciso.

Discharge Function (Función de descarga)
La función de descarga puede descargar la batería. Se recomienda conectar el puerto de equilibrio para la descarga, que es más rápida y la detección en la terminación de la descarga es más precisa. Debido a la limitación de la potencia de descarga interna, el proceso de descarga puede ser más lento, lo cual es normal.

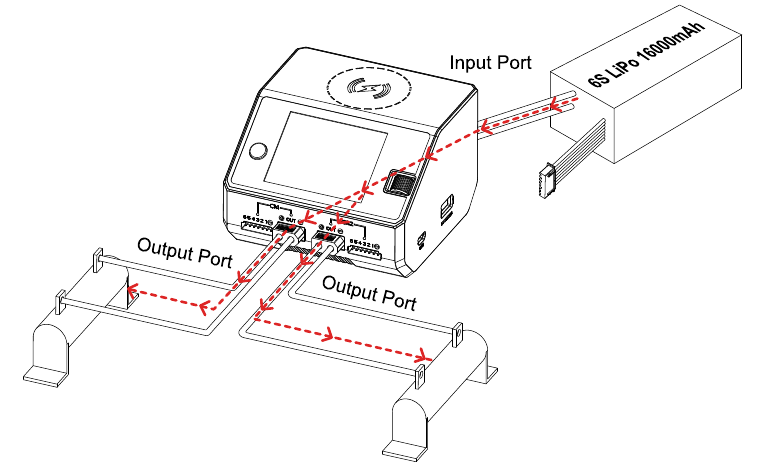

External Discharge Function (Función de descarga externa)
La función de descarga externa utiliza la resistencia de carga externa de alta potencia para descargar rápidamente la batería con precisión. Cuando se utiliza, la batería que se va a descargar debe estar conectada al puerto de entrada, y la salida está conectada a la carga de la resistencia. Se recomienda que la resistencia de la carga esté entre 1.5 y 2.5 ohmios. Otros valores de resistencia también se pueden utilizar normalmente, pero puede que no sea capaz de funcionar a plena potencia. Cuando la descarga externa está funcionando, la carga está muy caliente. Por favor, preste atención a la seguridad y evite accidentes o lesiones personales.

Función de almacenamiento
Cuando se selecciona la función de almacenamiento, si la batería está por debajo de la tensión de almacenamiento preestablecida, la tarea de carga se realizará automáticamente; si la tensión de la batería es superior a la tensión de almacenamiento preestablecida, la tarea de descarga se realizará automáticamente. Para ahorrar tiempo en la tarea, las tareas de almacenamiento y descarga no equilibran con precisión la tensión de la celda. Puede haber algún error entre la tensión de la celda y el valor preestablecido al final de la tarea, lo cual es un fenómeno normal.

Función de equilibrio
La función de equilibrio se utiliza para equilibrar la tensión de las celdas e igualarlas. El tiempo de equilibrio está relacionado con la diferencia de tensión de las celdas y la tensión objetivo. Cuando se cambia el menú al modo de equilibrio, el cargador analiza y establece automáticamente el valor inicial de tensión de equilibrio, y el usuario puede ajustarlo libremente. La capacidad de carga del cargador es mucho mayor que la capacidad de descarga; en la operación de equilibrio, seleccionar una tensión igual o mayor que la tensión actual de la batería suele permitir obtener un efecto más rápido en el equilibrio.

Acerca de la medición de la resistencia interna
El cargador inteligente de doble canal CA/CC D6 Pro tiene una función de medición de la resistencia interna de la celda que solo es eficaz cuando se realizan tareas de carga equilibrada en la batería. Aproximadamente dos o tres minutos después del inicio de la tarea de carga, se mide y calcula la resistencia interna de la batería. La resistencia interna de la batería varía con los diferentes niveles de potencia. En términos generales, la resistencia interna medida es menor cuando la potencia es mayor. Cuando el cargador mide la resistencia interna de la batería, la corriente de carga se ajusta instantáneamente. Por lo tanto, es normal encontrar que la corriente cambia abruptamente durante el proceso de carga. Debido a la diferencia en las formas de medir la resistencia interna, no se puede lograr la precisión de la prueba de resistencia interna como la que se obtiene en los instrumentos de medición profesionales. Por lo tanto, el valor de la resistencia interna solo es adecuado para la referencia de comparación horizontal, como juzgar la consistencia del rendimiento de la celda o comparar los parámetros de rendimiento de diferentes baterías. La magnitud de la corriente de carga tiene una cierta influencia en la precisión de la medición de la resistencia interna. Una batería con una gran capacidad y una baja resistencia interna requiere una gran corriente de carga para medir con precisión la resistencia interna.

Activación y reparación de la batería
Después de que comience la tarea de carga, si se detecta que la tensión de la celda es inferior a la tensión de precarga, la celda se activará y reparará utilizando una décima parte de la corriente de ajuste de la tarea. Después de que la tensión sea superior a la tensión de precarga, la tensión se ajustará a la tensión establecida para la carga. Este diseño puede proteger la batería sobredescargada, activarla y repararla.

Visualización de los parámetros de trabajo

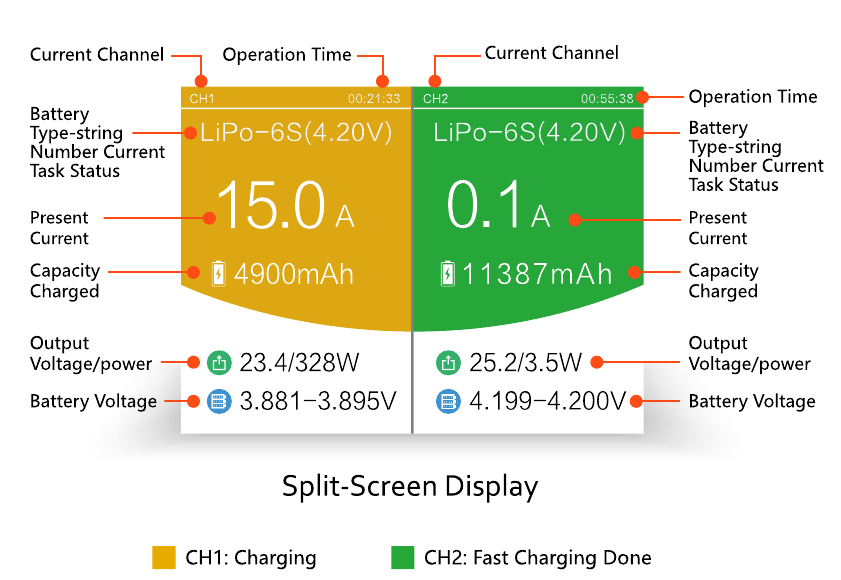

Operación simple de visualización en pantalla dividida

1. Arranque en la pantalla dividida: estado libre;
2. Mantenga pulsada la tecla del control giratorio de velocidad para entrar en el menú "Charger Settings" (Ajustes del cargador) en el estado de espera;
3. Pulse brevemente la tecla CH para mostrar el canal que elija;
4. Mantenga pulsada la tecla CH para detener la tarea actual.

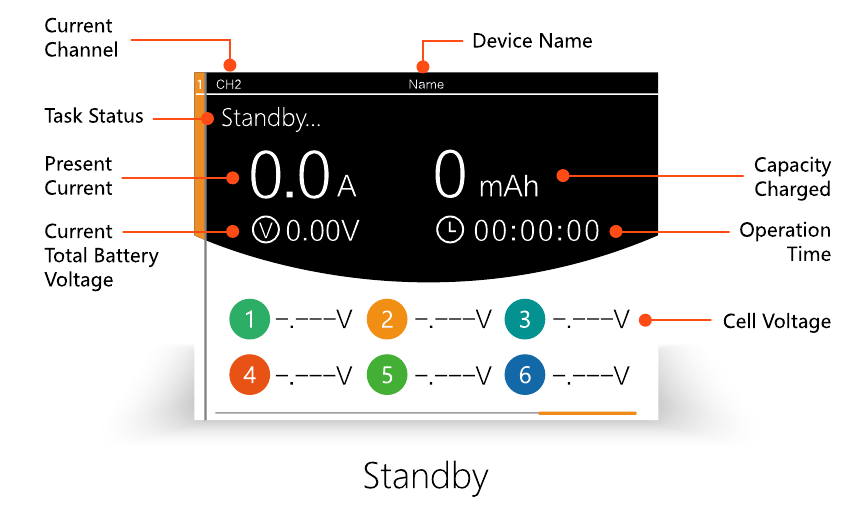

Operación simple en estado de espera

1. Conecte la fuente de alimentación al puerto de CA o CC del cargador, espere a que el sistema complete la autocomprobación. Conecte la batería al cargador en la interfaz de espera;
2. La pantalla negra en el estado de espera, en este momento la corriente de salida, la potencia de salida, la capacidad cargada y el tiempo de ejecución son todos cero; Desplácese por la tecla del control giratorio de velocidad durante el funcionamiento puede cambiar la información de visualización en la mitad inferior de la pantalla, que son la tensión de la celda y los datos de ejecución.
3. Después de seleccionar el canal correspondiente, pulse brevemente la tecla del control giratorio de velocidad para que aparezca el menú "Task Settings" (Ajustes de tarea).
4. Pulse brevemente la tecla CH para mostrar el canal que elija;
5. Mantenga pulsada la tecla del control giratorio de velocidad para entrar en el menú "Charger Settings" (Ajustes del cargador).

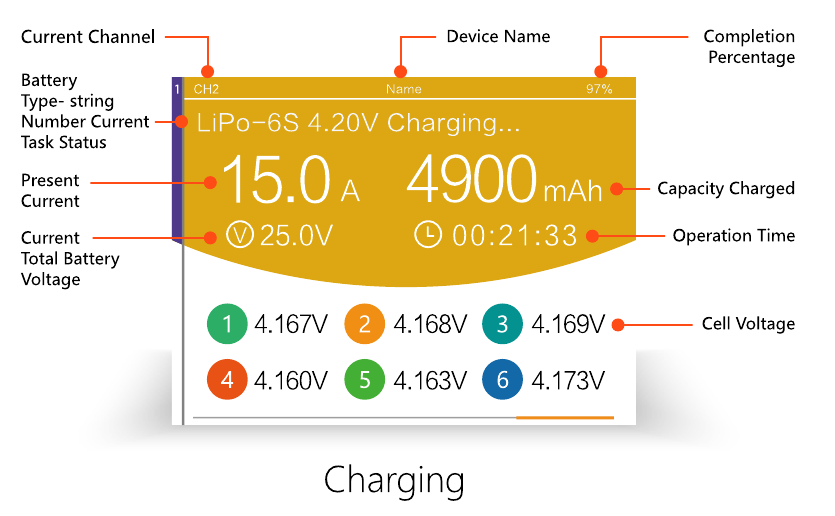

Operación simple del estado de carga

1. Conecte la fuente de alimentación al puerto de CA o CC del cargador, espere a que el sistema complete la autocomprobación. Conecte la batería al cargador en la interfaz de espera;
2. Después de seleccionar el canal correspondiente, pulse brevemente la tecla del control giratorio de velocidad para que aparezca el menú "Task Settings" (Ajustes de tarea), ajuste la tarea a "Charge" (Cargar), ajuste los parámetros de la tarea y pulse brevemente la tecla del control giratorio de velocidad para iniciar la tarea; Desplácese por la tecla del control giratorio de velocidad durante el funcionamiento puede cambiar la información de visualización en la mitad inferior de la pantalla, que son la tensión de la celda, la resistencia interna de la celda y los datos de ejecución, la tensión de la celda y la resistencia interna solo se pueden mostrar en el modo de carga de equilibrio (2 minutos)
3. Cuando la tarea de carga se está ejecutando, pulse brevemente la tecla del control giratorio de velocidad para que aparezca el menú "Adjust Task" (Ajustar tarea), ajustará la corriente de carga, mantenga pulsada la tecla CH para detener la tarea actual;
4. Disfrute.

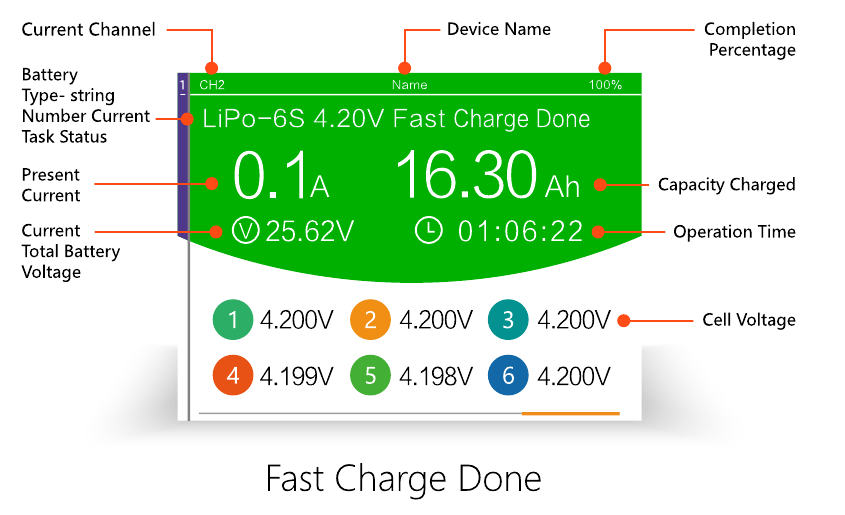

Operación simple del estado de carga rápida finalizada

1. Cuando la carga se completa, la diferencia de tensión de la celda es inferior a 20 mV, se muestra "fast charge Done" (carga rápida finalizada); (pulse la tecla del control giratorio de velocidad para detener la tarea antes de retirar la batería)
2. Mantenga pulsada la tecla CH para detener la tarea actual;
3. Pulse brevemente la tecla CH para mostrar el canal que elija.

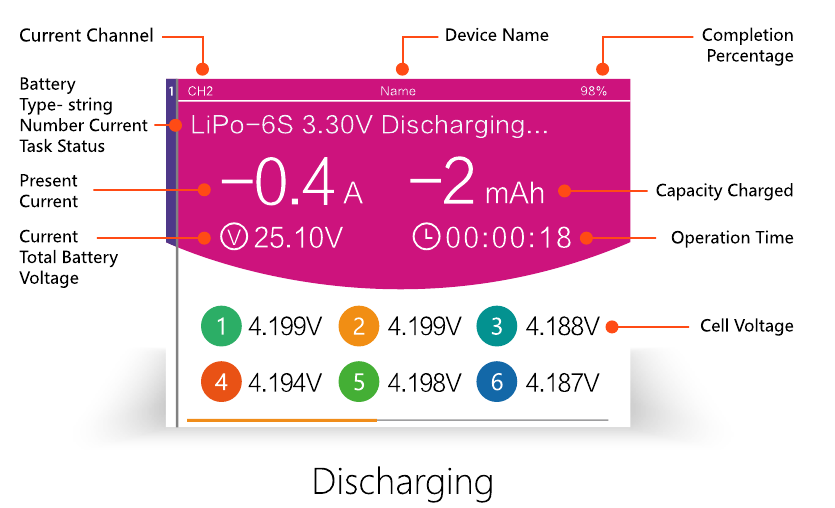

Operación simple del estado de descarga

1. Conecte la fuente de alimentación al puerto de CA o CC del cargador, espere a que el sistema complete la autocomprobación. Conecte la batería al cargador en la interfaz de espera;
2. Después de seleccionar el canal correspondiente, pulse brevemente la tecla del control giratorio de velocidad para que aparezca el menú "Task Settings" (Ajustes de tarea), ajuste la tarea a "Discharge" (Descargar), ajuste los parámetros de la tarea y pulse brevemente la tecla del control giratorio de velocidad para iniciar la tarea; Desplácese por la tecla del control giratorio de velocidad durante el funcionamiento puede cambiar la información de visualización en la mitad inferior de la pantalla, que son la tensión de la celda y los datos de ejecución, la tensión de la celda y la resistencia interna solo se pueden mostrar en el modo de carga de equilibrio.
3. Cuando la tarea de descarga se está ejecutando, pulse brevemente la tecla del control giratorio de velocidad para que aparezca el menú "Adjust Task" (Ajustar tarea), ajustará la corriente de descarga, mantenga pulsada la tecla CH para detener la tarea actual;
4. Disfrute.

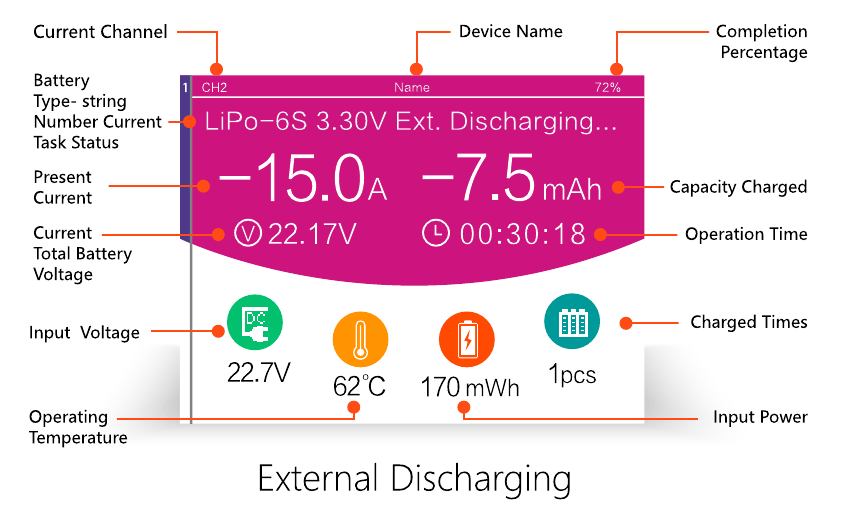

Operación simple del estado de descarga externa

1. Conecte la batería, que se va a descargar, a los extremos de entrada (puerto de CC) del cargador, y espere a que el sistema complete su autocomprobación, luego, en la interfaz de espera, conecte la carga de resistencia de alta potencia a los extremos de salida del cargador;
2. Después de seleccionar el canal correspondiente, pulse brevemente la tecla del control giratorio de velocidad para que aparezca el menú "Task Settings" (Ajustes de tarea), ajuste la tarea a "Ext. discharge" (Descarga externa), ajuste los parámetros de la tarea y pulse brevemente la tecla del control giratorio de velocidad para iniciar la tarea;
3. Cuando la tarea de descarga Ext. se está ejecutando, pulse brevemente la tecla del control giratorio de velocidad para que aparezca el menú "Adjust Task" (Ajustar tarea), ajustará la corriente de descarga Ext., mantenga pulsada la tecla CH para detener la tarea actual;
4. Disfrute.

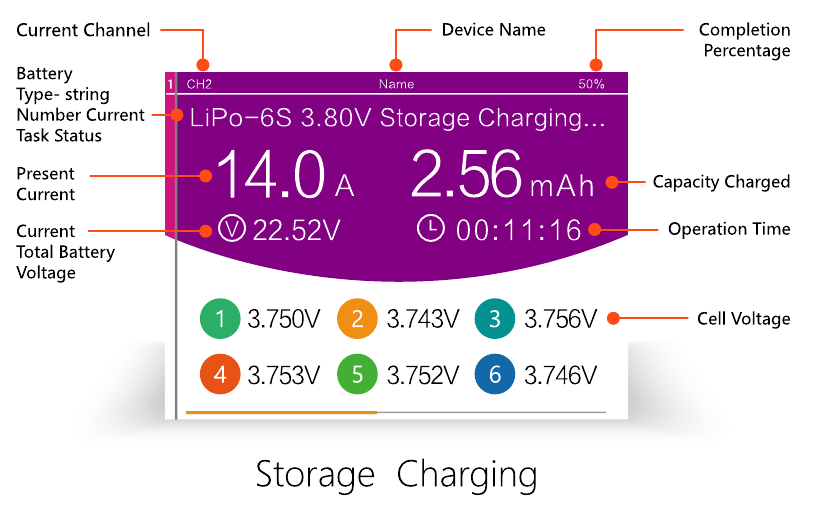

Operación simple del estado de carga de almacenamiento

1. Conecte la fuente de alimentación al puerto de CA o CC del cargador, espere a que el sistema complete la autocomprobación. Conecte la batería al cargador en la interfaz de espera;
2. Después de seleccionar el canal correspondiente, pulse brevemente la tecla del control giratorio de velocidad para que aparezca el menú "Task Settings" (Ajustes de tarea), ajuste la tarea a "Storage" (Almacenamiento), ajuste los parámetros de la tarea y pulse brevemente la tecla del control giratorio de velocidad para iniciar la tarea; Desplácese por la tecla del control giratorio de velocidad durante el funcionamiento puede cambiar la información de visualización en la mitad inferior de la pantalla, que son la tensión de la celda y los datos de ejecución, la tensión de la celda y la resistencia interna solo se pueden mostrar en el modo de carga de equilibrio.
3. Cuando la tarea de almacenamiento se está ejecutando, pulse brevemente la tecla del control giratorio de velocidad para que aparezca el menú "Adjust Task" (Ajustar tarea), ajustará la corriente de almacenamiento, mantenga pulsada la tecla CH para detener la tarea actual;
4. Disfrute.

Operación sencilla de estado de equilibrio

1. Conecte la fuente de alimentación al puerto de CA o CC del cargador, espere a que el sistema complete la autocomprobación. Conecte la batería al cargador en la interfaz de espera;
2. Después de seleccionar el canal correspondiente, pulse brevemente la tecla de lanzadera de velocidad para que aparezca el menú "Task Settings" (Ajustes de tarea), ajuste la tarea a "Balance", ajuste los parámetros de la tarea y pulse brevemente la tecla de lanzadera de velocidad para iniciar la tarea; al girar la tecla de lanzadera de velocidad durante el funcionamiento se puede cambiar la información que se muestra en la mitad inferior de la pantalla, que son el voltaje de la celda y los datos de ejecución; el voltaje de la celda y la resistencia interna solo se pueden mostrar en el modo de carga de equilibrio.
3. Cuando la tarea de equilibrio se está ejecutando, pulse brevemente la tecla de lanzadera de velocidad para que aparezca el menú "Adjust Task" (Ajustar tarea), se ajustará la corriente de equilibrio; pulse prolongadamente la tecla CH para detener la tarea actual;
4. Disfrute.

Resolución de problemas

• Error de procesamiento durante la "Autocomprobación del sistema": cuando el cargador está realizando la Autocomprobación del sistema, si el puerto de salida está conectado a la batería, provocará un error de autocomprobación; en este momento, se debe retirar la batería y esperar 5 segundos antes de volver a intentarlo. No inserte la batería del puerto de CC durante la Autocomprobación del sistema. Espere a que se complete la autocomprobación antes de realizar otras operaciones.
• Manejo de errores de conexión de la batería: vuelva a enchufar la batería y asegúrese de que todas las conexiones estén en contacto fiable. Si el mensaje de error se repite, compruebe si las piezas metálicas de la interfaz de la batería presentan oxidación o quemaduras que afecten a un buen contacto.

Consejos de seguridad

No cargue ni almacene los siguientes tipos de baterías:

• Baterías de diferentes fabricantes, diferentes modelos, diferentes tipos o diferentes capacidades
• Baterías no recargables (pueden provocar una explosión)
• Baterías de tipo no reconocido o parámetro desconocido
• Baterías con requisitos especiales para la tecnología de carga
• Baterías dañadas o defectuosas
• Baterías con circuitos combinados o circuitos de protección incorporados
• Baterías instaladas en otro dispositivo o conectadas a otros componentes
• Baterías recargables aptas para transportar la corriente de este cargador sin confirmación del fabricante

Notas de seguridad

Antes de utilizar el cargador por primera vez, lea atentamente los detalles de las "Notas de seguridad". Asegúrese de utilizar este cargador de forma segura y correcta.

¡PELIGRO DE INCENDIO!

¡NUNCA UTILICE EL CARGADOR SIN SUPERVISIÓN!

• Lea atentamente las instrucciones completas antes de utilizar el cargador;
• Asegúrese de que el cargador se mantiene alejado del calor y de la humedad durante su uso, preste atención a la ventilación y la disipación del calor, aléjelo de materiales inflamables;
• No permita que los niños utilicen el cargador. No deje que el cargador funcione sin su atención;
• Ajuste correctamente los parámetros de carga y descarga de la batería, un ajuste incorrecto puede provocar accidentes;
• El incumplimiento de los procedimientos de seguridad puede provocar daños materiales o personales;
• Si el funcionamiento no es el adecuado, el cargador y la batería corren un grave riesgo de incendio;
• Después de su uso, desconecte la alimentación de entrada y retire la batería lo antes posible;
• No modifique ni desmonte el cargador. No coloque el cargador o la batería cerca de objetos inflamables durante su uso. No cargue ni descargue sobre alfombras, papel, productos de plástico, vinilo, cuero, madera, ni cargue ni descargue dentro del modelo de avión ni dentro del coche.
• No coloque el cargador al alcance de los niños.
• No deje caer cables u otros objetos conductores en el cargador.
• Asegúrese de que el tipo de batería y los parámetros se seleccionan correctamente. Si elige el incorrecto, no solo puede dañar la batería, sino que también puede ser peligroso (la batería de litio no se puede sobrecargar, provocará un incendio).
• No mezcle baterías de diferentes tipos, capacidades o fabricantes para utilizarlas. No intente cargar una batería seca que no se pueda recargar.
• No cargue ni descargue si la batería tiene fugas, se hincha, se pela, cambia de color o se deforma.
• No supere el límite máximo de carga especificado por el fabricante de la batería. Siga atentamente las instrucciones y los consejos de seguridad del fabricante de la batería.
• No cubra la salida del ventilador del cargador. No lo utilice bajo la luz directa del sol, en espacios confinados o en entornos de alta temperatura. En estos casos, el mecanismo de protección de la temperatura en el interior del cargador puede activarse para que la carga y la descarga no se puedan realizar con normalidad.

Añadir: Floor 2, Building 2, Guorun Industrial Park,
Min Zhi, Longhua District, Shenzhen, China
Tel: 0755-28180135
Página web: www.hota-exp.com
Correo electrónico: info@hota-exp.com
