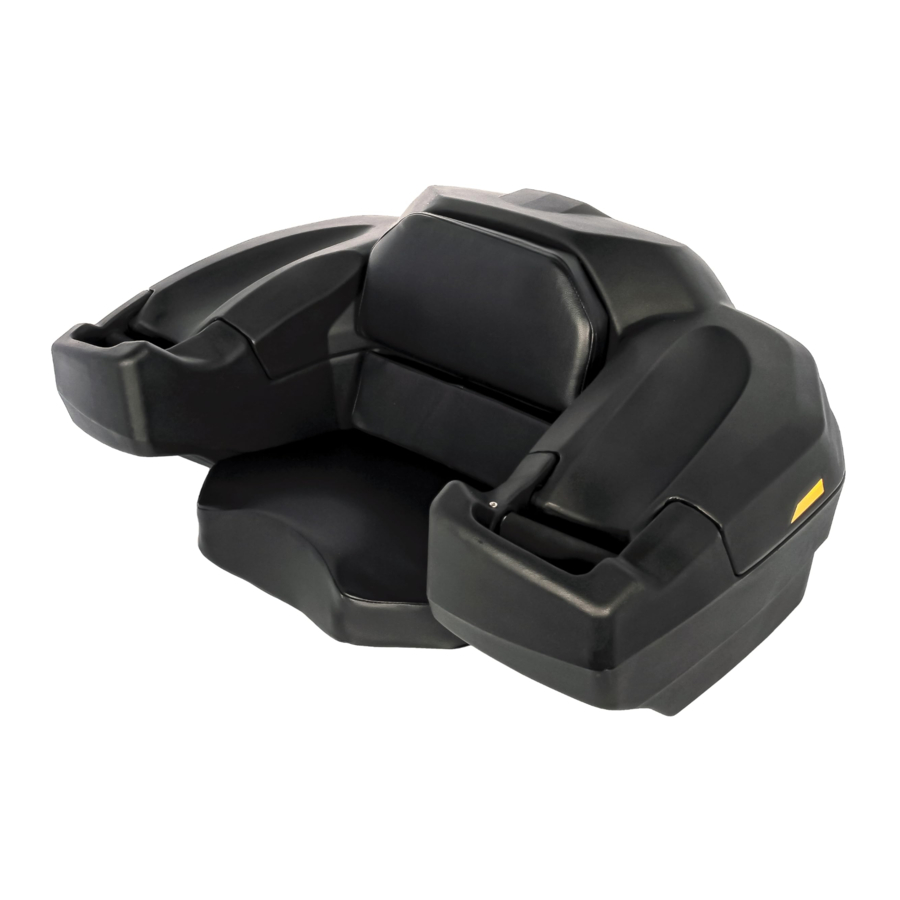

Manual del Black Boar 66010

Lista de piezas

Número de artículo	Artículo	CANT.
1	Tumbona trasera ATV	1
2	Perno en U	4
3	Tuerca de seguridad	8
4	Placa de respaldo	4
5	Llaves	2

Instalación

Esta tumbona ATV está diseñada para montarse en ATV con portaequipajes tubulares. Los estilos y dimensiones de los portaequipajes ATV varían según el fabricante y el tamaño del vehículo. Seleccione las ubicaciones de montaje que mejor se adapten a su ATV.

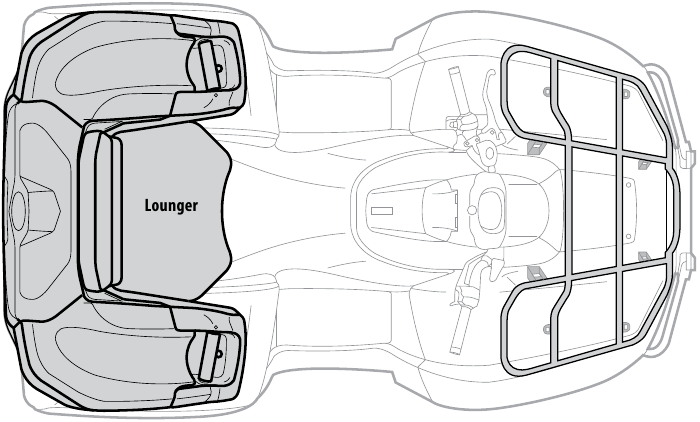

1. Coloque la tumbona ATV en el portaequipajes trasero del ATV. La tumbona ATV debe estar centrada en el portaequipajes como se muestra a continuación. Si la parte posterior del portaequipajes trasero tiene una sección vertical, la parte trasera de la tumbona ATV debe colocarse contra esta sección. Si el portaequipajes trasero del ATV no tiene una sección vertical en la parte trasera, coloque la tumbona ATV para que NO se extienda más allá de la parte trasera del portaequipajes ATV.

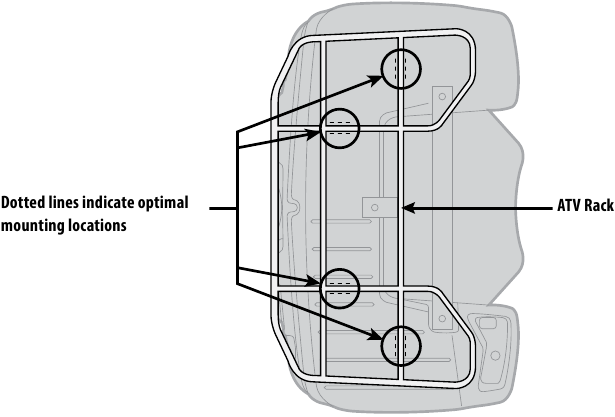

2. Con la tumbona ATV colocada, ubique cuatro ubicaciones de montaje adecuadas para asegurar la tumbona ATV al portaequipajes trasero del ATV. Si es posible, ubique dos de los pernos en U en los miembros longitudinales del portaequipajes trasero del ATV y dos de los pernos en U en los miembros transversales del portaequipajes trasero del ATV. Las ubicaciones de montaje deben ser similares a las ubicaciones ilustradas a continuación.

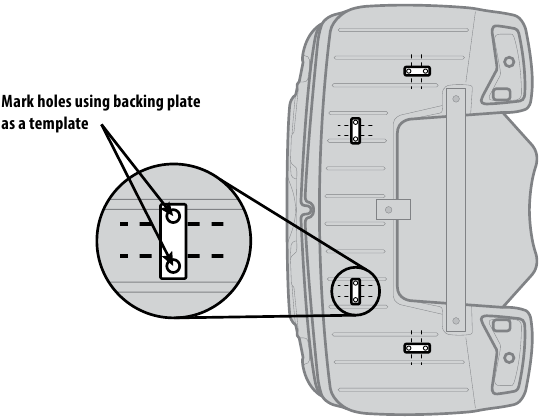

3. Una vez que se hayan ubicado las ubicaciones de montaje adecuadas, marque la parte inferior de la tumbona ATV a lo largo de la longitud de cada miembro que se utilizará para montar los pernos en U. Retire la tumbona ATV del portaequipajes trasero del ATV y colóquela boca abajo sobre una superficie nivelada. Use una placa de respaldo centrada sobre las líneas marcadas como plantilla para marcar los orificios de espacio libre del perno en U para cada ubicación de montaje. Taladre las ubicaciones marcadas con una broca de 5/16".

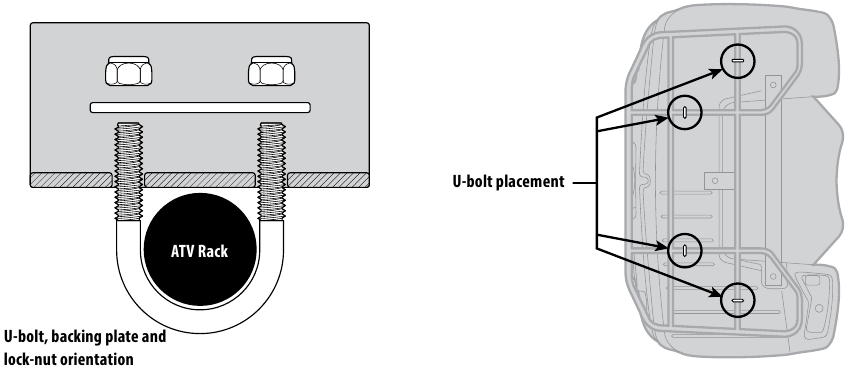

4. Coloque los pernos en U debajo de los miembros del portaequipajes trasero del ATV y baje la tumbona ATV en su lugar, alineando los orificios de espacio libre con los pernos en U en cada ubicación de montaje. Extienda los pernos en U a través de la base de la tumbona ATV y asegure cada ubicación con una placa de respaldo y dos tuercas de seguridad. Cada perno en U DEBE asegurarse con una placa de respaldo. NO lo sustituya con arandelas o cualquier otro componente. Apriete cada perno en U en un patrón alterno para sujetar uniformemente la tumbona ATV al portaequipajes trasero del ATV. NO APRIETE DEMASIADO.


Accesorios ATV/UTV disponibles

Elevador de implementos - #66000
Grada de discos - #66001
Rastrillo para jardinería - #66002
Arado de cincel - #66003
Hoja de raspado - #66005
Brazos en S - #66007
Tapón - #66008
Cultipacker - #66009
Cesta de peso para implementos - #66006
Bloqueo de suspensión - #66004

Accesorios solo para ATV
Tumbona/caja de almacenamiento trasera ATV - #66010
Caja de almacenamiento delantera ATV - #66011
Funda para arma ATV - #66012

• Lea y comprenda todas las instrucciones antes de la instalación para evitar lesiones personales o daños al equipo.
• El incumplimiento de estas instrucciones puede provocar daños a la propiedad o lesiones personales. Asegure toda la carga almacenada dentro de la tumbona ATV: los cambios de carga pueden tener efectos adversos en el manejo.
• NO opere el ATV con un pasajero. NO ocupe la tumbona ATV mientras el vehículo está en movimiento. Siga las recomendaciones de los fabricantes de ATV con respecto a la capacidad de carga del portaequipajes.

Camco Mfg., Inc.
121 Landmark Drive
Greensboro, NC 27409
www.camco.net
800-334-2004
