Manual de Genmitsu 3018-PROVer

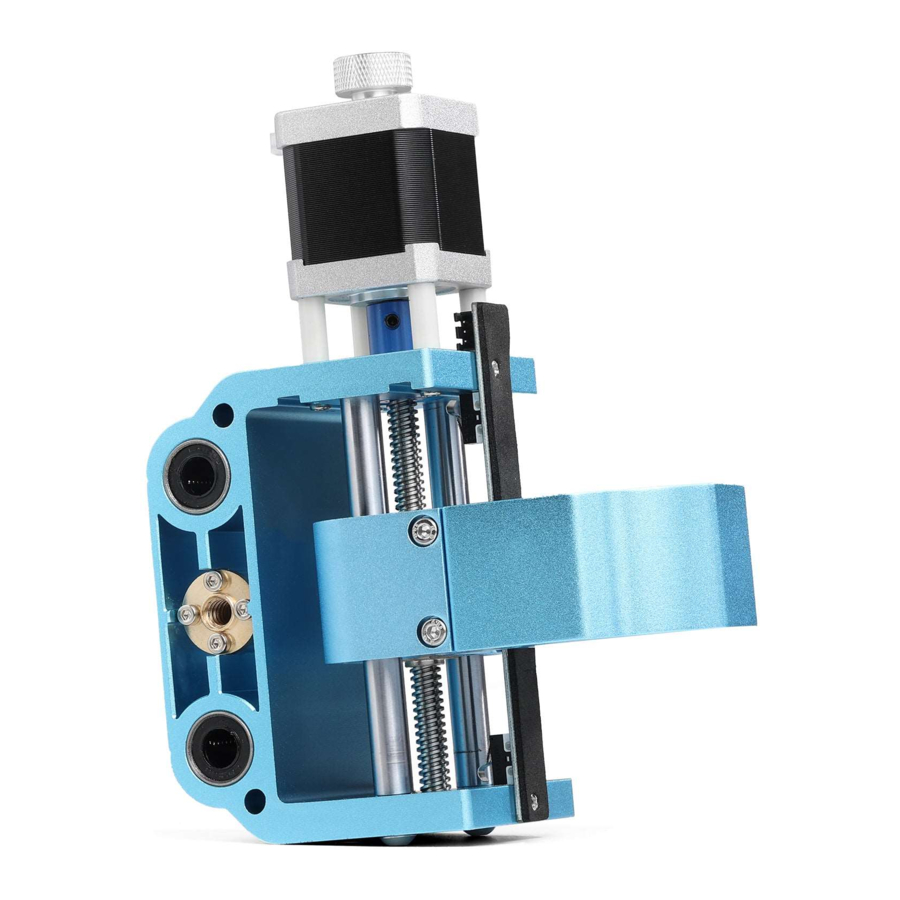

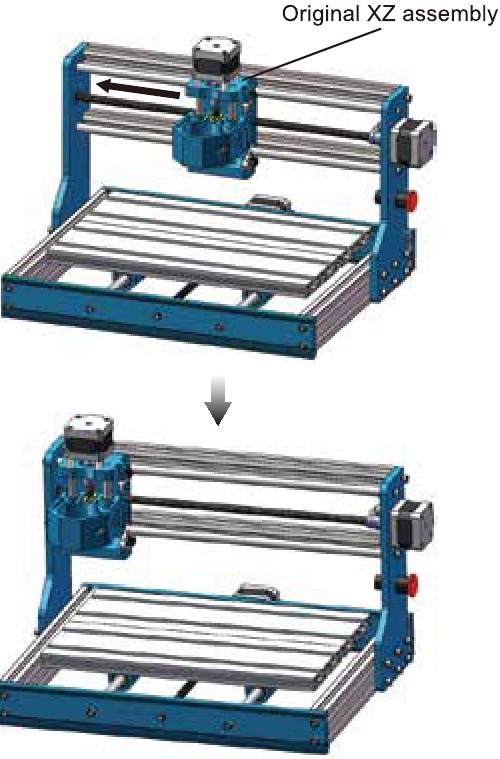

Preparación antes del montaje

(por favor, use guantes antes de la operación)

1. Apague la fuente de alimentación.
2. Desconecte y retire el cable del motor paso a paso del eje Z, el cable del husillo, el cable del interruptor de límite Z+ y el cable del interruptor de límite Z-.
3. Desmonte las brocas del router, el motor del husillo y ambos lados del deflector acrílico.
4. Gire el husillo a izquierdas manualmente o utilice el software de control (muévase en la dirección X) para mover el conjunto XZ al lado izquierdo.


Montaje

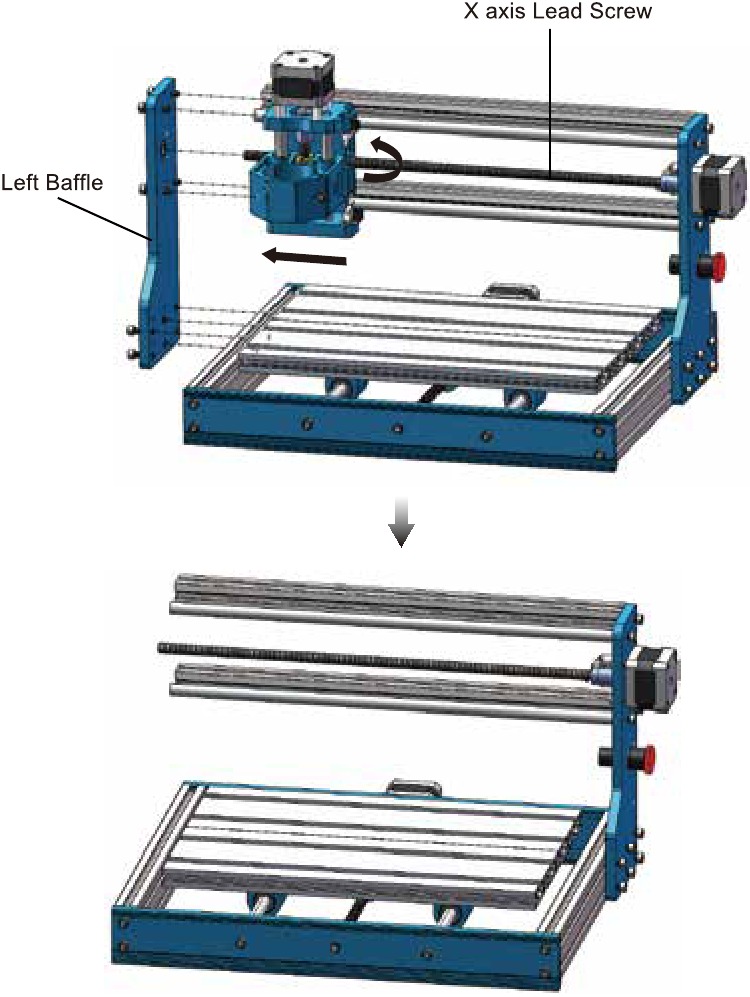

PASO 1: Retire el brazo del pórtico izquierdo y el deflector

1. Afloje y retire todos los tornillos, poniéndolos a un lado para su uso posterior.
2. Gire manualmente el husillo a izquierdas hasta que el antiguo conjunto XZ pueda retirarse por completo.

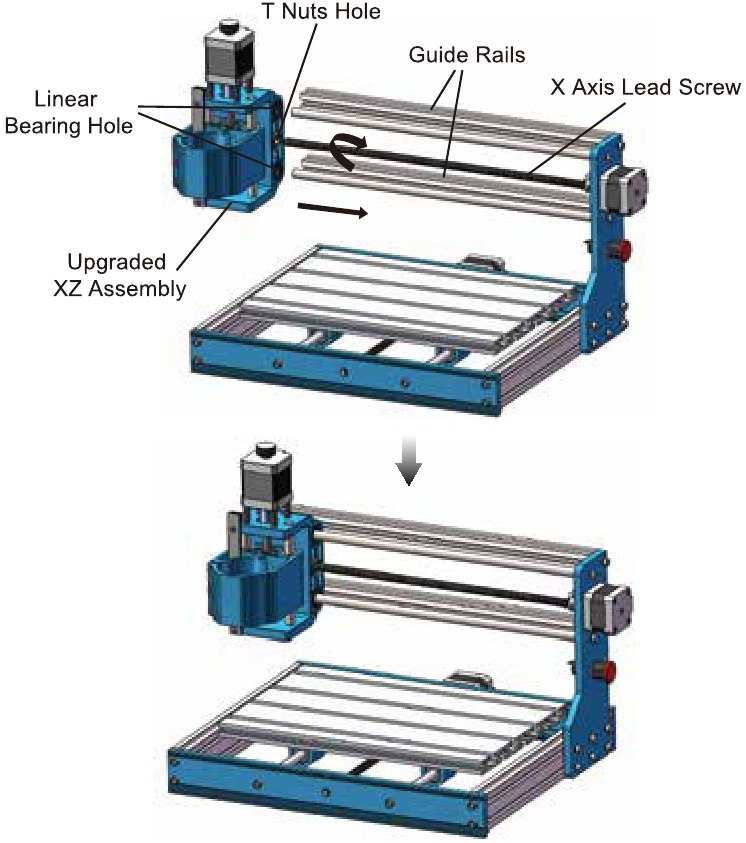

PASO 2: Instale el conjunto XZ mejorado - Parte 1

1. Alinee el husillo del eje X con el orificio de la tuerca de cobre e insértelo mientras usa la otra mano para girar el husillo en el sentido de las agujas del reloj, acoplando las dos partes.
2. Alinee el orificio de los cojinetes lineales del conjunto XZ con los raíles lineales del eje X y continúe girando el husillo para que ambos raíles lineales encajen con los cojinetes lineales.
3. Gire manualmente el tornillo en el sentido de las agujas del reloj para mover el conjunto XZ hacia la derecha hasta que el tornillo no pueda girarse con la mano.

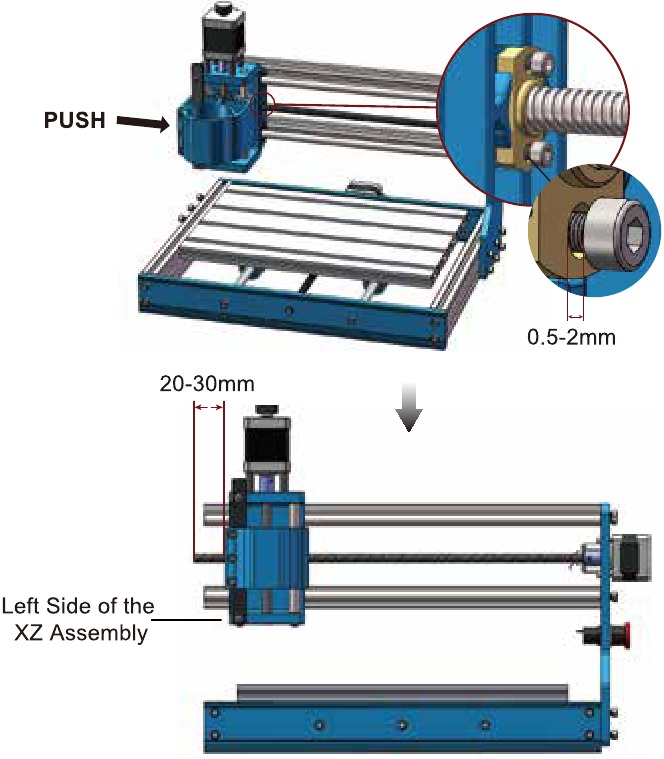

PASO 3: Instale el conjunto XZ mejorado - Parte 2

1. Cuando el tornillo no pueda girarse en el sentido de las agujas del reloj con la mano, invierta el tornillo 1-2 vueltas.
2. Mientras aplica presión continua sobre el conjunto XZ hacia la derecha, use su mano libre para girar el husillo en el sentido de las agujas del reloj durante 5-6 rotaciones completas. Una vez que el husillo se haya acoplado con la tuerca de cobre en el lado izquierdo, puede dejar de aplicar presión y enroscarlo de modo que salgan 20-30 mm del husillo por la izquierda del conjunto XZ.
3. Examine su tuerca de cobre en la derecha del conjunto XZ. Esto debería tener un espacio de 0,5-2 mm entre el lado del extremo de la tuerca en T y el tornillo, como se muestra a continuación, para que el resorte pueda funcionar y eliminar el espacio de transmisión.

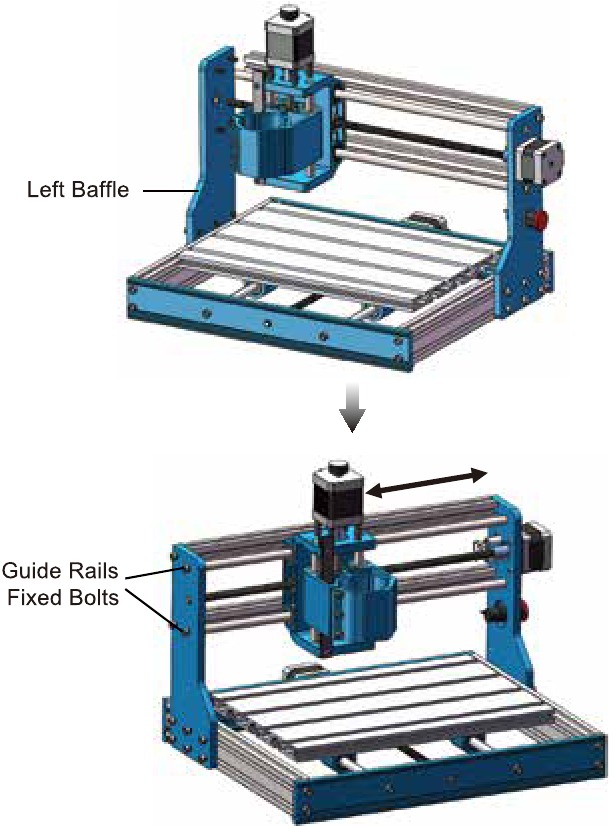

PASO 4: Instale el deflector izquierdo

1. Vuelva a instalar el pórtico izquierdo del paso 1.
2. Frote un poco de lubricante en los husillos de los ejes X y Z según sea necesario.
3. Vuelva a instalar todo el cableado y encienda la alimentación para hacer funcionar la máquina; use el software de control para mover el conjunto XZ entre las direcciones X+ y X- para verificar si su movimiento es suave o no.
4. Si el husillo se atasca al funcionar, ajuste la tensión de los dos tornillos del raíl lineal, así como la posición del deflector izquierdo, hasta que el conjunto XZ mejorado pueda moverse suavemente en la dirección del eje X.

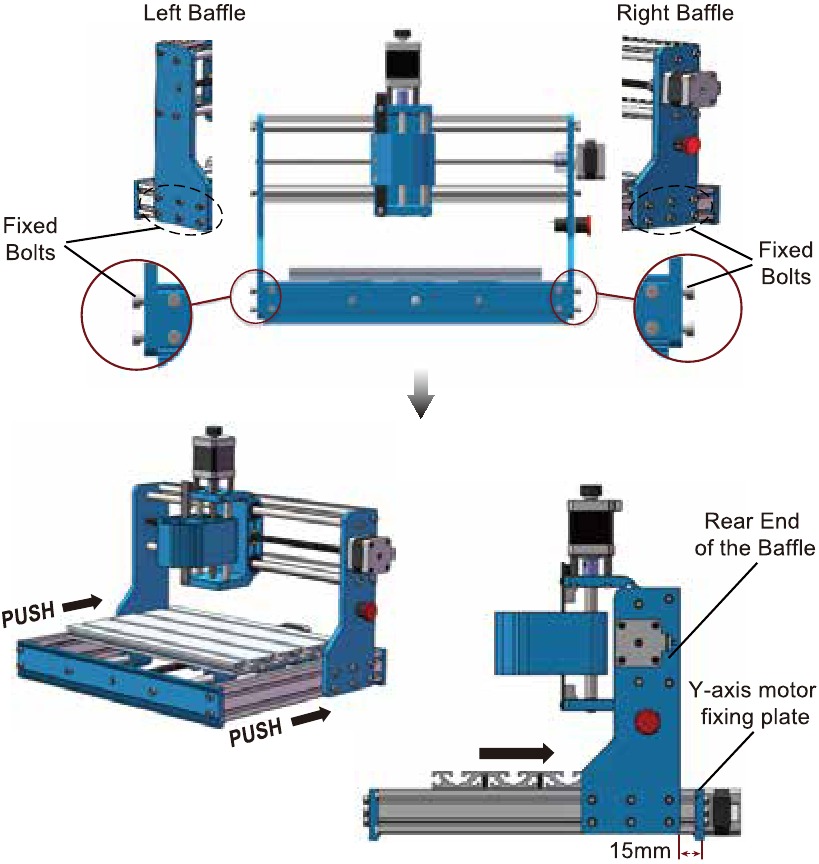

PASO 5: Mueva el pórtico hacia atrás

1. Afloje los tornillos del pórtico izquierdo y derecho sin quitarlos y empuje todo el conjunto del pórtico hacia atrás con ambas manos hasta que la distancia entre el extremo trasero del pórtico izquierdo y derecho y el extremo de la placa de fijación del motor del eje Y sea de 15 mm, como se muestra en la ilustración a continuación.
2. Apague la fuente de alimentación, instale el motor del husillo, conecte el cable del motor del husillo, el cable del motor paso a paso del eje Z, el cable del interruptor de límite Z+, el cable del interruptor de límite Z- y vuelva a instalar el deflector acrílico en ambos lados.

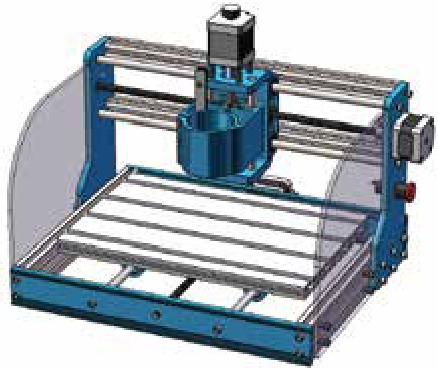

PASO 6: Montaje completado

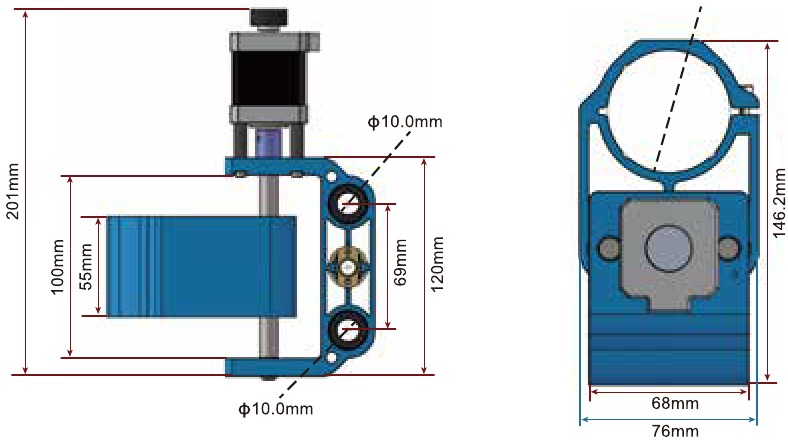

Dimensión

Parámetros

Recorrido del eje Z: 40 mm

Motor paso a paso: motor paso a paso NEMA17 de 48 mm y 1,7 A

Tuerca de cobre: paso: 2 mm, avance: 4 mm

Interruptor de límite: Interfaz normalmente abierta, bloque de terminales XH2.54-3P

Aplicación: Se utiliza para la actualización del husillo de ∮52 mm de 3018PROVer o máquina de grabado de bricolaje.
