Manual del CHIGEE AIO-5 Lite

Descripción general del producto

Introducción

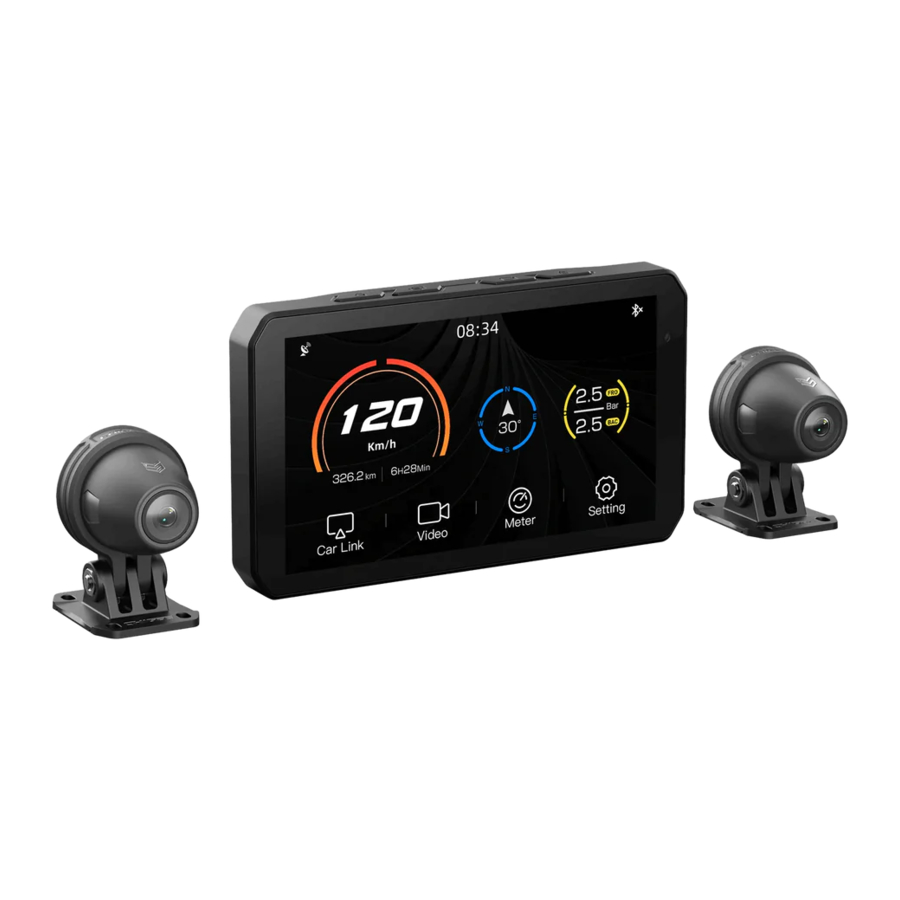

Disfrute de un viaje seguro con escolta inteligente: CHIGEE AIO-5 Lite Motorcycle Smart Car, equipado con cámaras duales delanteras y traseras de 1080P, capacidad de imagen de alta calidad, grabe videos de las condiciones de la carretera en cualquier momento, confiando en la poderosa potencia informática de control principal para desarrollar funciones inteligentes como proyección inalámbrica móvil, navegación en línea, monitoreo de zona ciega BSD, etc. para que su viaje sea más seguro y conveniente. Pantalla de alto brillo de 5 pulgadas, módulo Bluetooth dual para satisfacer la escena interactiva de audio de la motocicleta y función de posicionamiento satelital de alta precisión de 10 Hz, para brindarle una experiencia de conducción de vanguardia. El host AIO-5 Lite admite resistencia al polvo y al agua IP67 para hacer frente fácilmente a entornos hostiles. Al mismo tiempo, se puede combinar con una variedad de accesorios opcionales para personalizar una experiencia de conducción personalizada, para que pueda viajar de forma segura y disfrutar de un viaje inteligente único en motocicleta.

Cuerpo

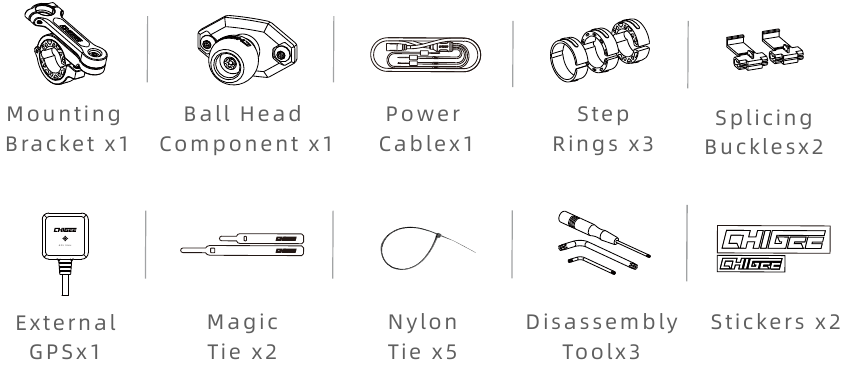

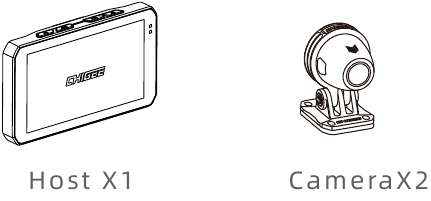

Accesorios

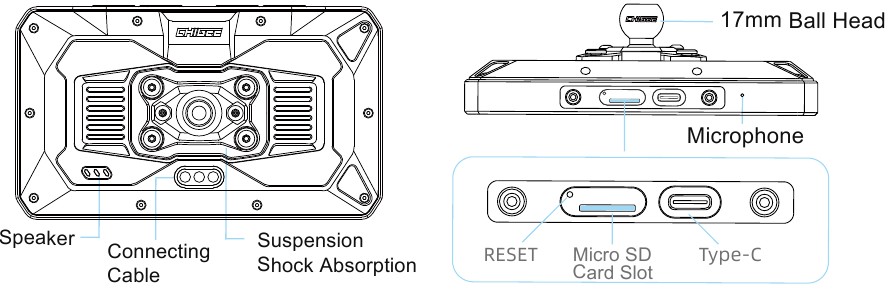

Detalles de los componentes

1. Tecla de inicio
2. Tecla de cambio
3. Tecla de grabación
4. Tecla de bloqueo
5. Luz indicadora de grabación
6. Sensor de luz

Guía de instalación

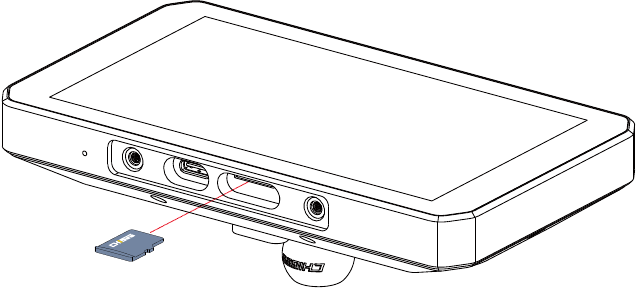

Instalación de la tarjeta SD

Utilice una tarjeta microSD con una clasificación U3 para la velocidad de transmisión para garantizar una grabación de video estable, de lo contrario, puede haber riesgos de interrupciones y pérdida de video. (La tarjeta SD debe comprarse por separado)

Lógica de almacenamiento de imágenes

El AIO-5 lite viene con un espacio de almacenamiento interno de 32 GB (aproximadamente 29 GB disponibles) que puede almacenar fotos y videos directamente. Cuando se inserta una tarjeta microSD, las fotos y los videos se almacenan en la tarjeta microSD.

• Los archivos de bloqueo de colisión no se sobrescribirán en un bucle. Siga las indicaciones del host para eliminar los archivos de bloqueo o formatee el espacio de almacenamiento.

Sugerencia
Formatee regularmente la tarjeta SD para mantenerla en buenas condiciones.

Esto borrará todos los archivos multimedia.

1. Ingrese a Configuración
2. Haga clic en "Almacenamiento" > "Formatear"

Después de instalar la tarjeta microSD, presione el tapón impermeable al ras del cuerpo, de lo contrario, afectará el rendimiento a prueba de agua.

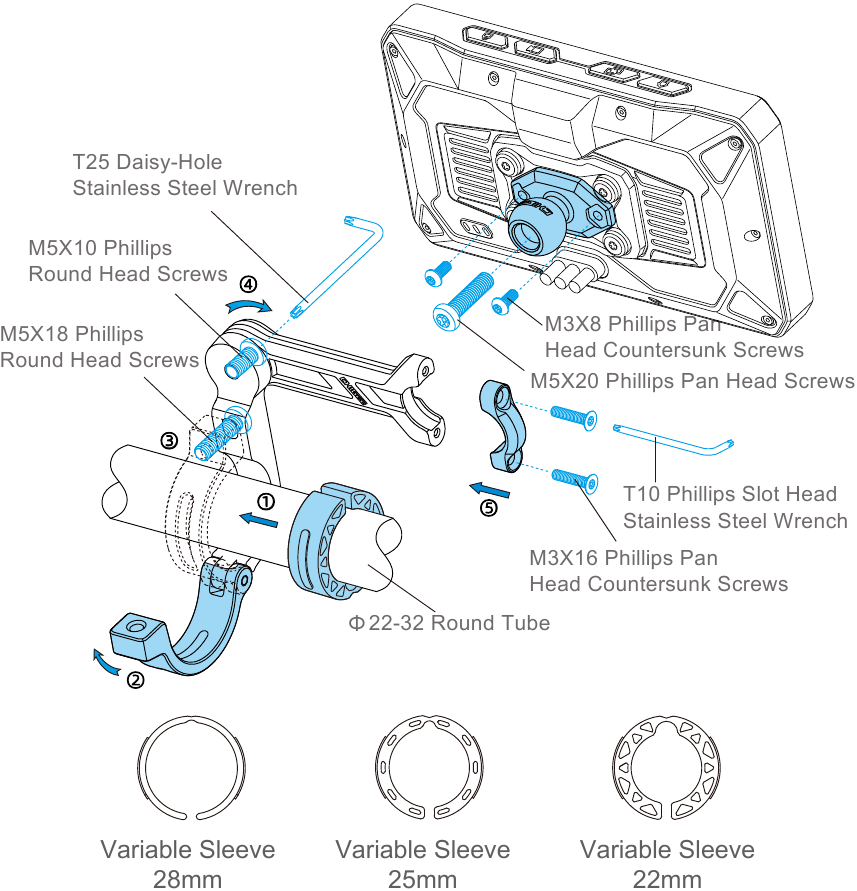

Montaje del dispositivo

Elija el anillo reductor de tamaño adecuado según el diámetro del manillar y utilice una junta de PVC para evitar rayar el manillar cuando el diámetro del manillar sea de 32 mm.

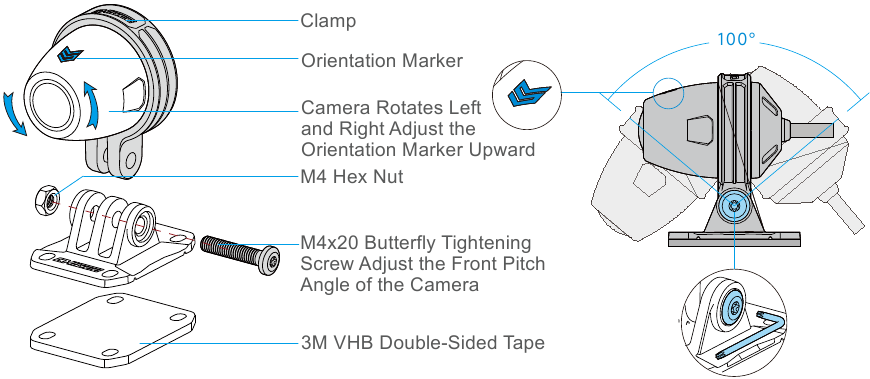

Instalación de la cámara

Indicaciones de instalación

1. Aflojando los tornillos, la cámara se puede girar 360°.
   Ajuste la etiqueta de la cámara para que quede recta hacia arriba.
2. Utilice cinta adhesiva de doble cara 3M VHB para pegar en la posición deseada. Limpie la superficie del objeto que se va a pegar. Al pegar, presione con toda la fuerza durante más de diez segundos y espere 30 minutos para garantizar el mejor efecto de pegado.

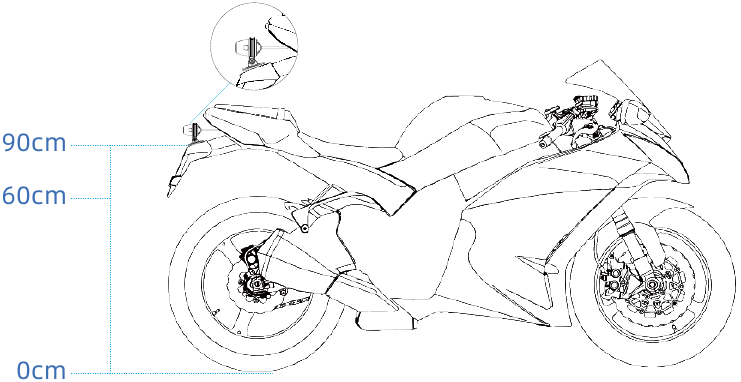

Ubicación de instalación de la cámara BSD

1. La altura de montaje recomendada de la cámara trasera debe estar entre 60 y 90 cm del suelo.

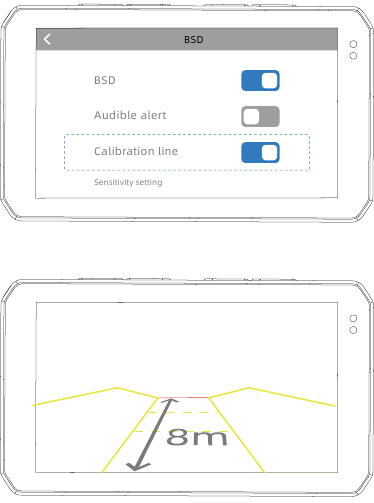

2. Ingrese la configuración de BSD para activar la línea de calibración y ajuste el ángulo de inclinación de la cámara para que la línea de marcado roja esté a una distancia de 8 metros de la parte trasera de la motocicleta.

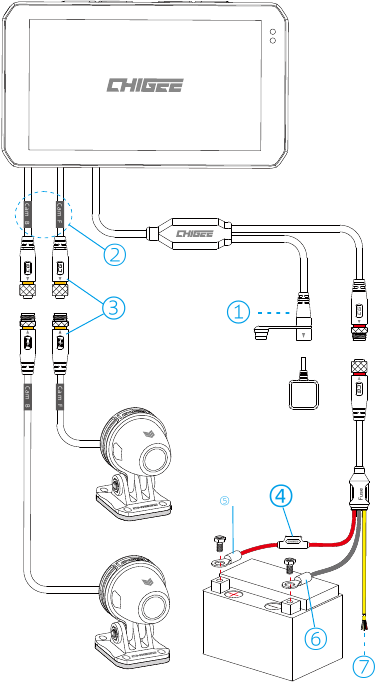

Diagrama de cableado

1. Conecte el módulo GPS
2. Distinga entre las cámaras delantera y trasera según la etiqueta
   Cámara frontal
   Cámara trasera
3. Al cablear, haga coincidir los conectores con el mismo color con la etiqueta de la flecha Inserte y apriete la tuerca

4. Caja de fusibles (3A)
5. Línea roja conectada al polo positivo de la batería del vehículo
6. Línea negra conectada al polo negativo de la batería del vehículo
7. Línea amarilla conectada al ACC del vehículo

Definición de alimentación ACC:

Cuando el encendido de la motocicleta está en la posición OFF, el voltaje es de 0 V, y cuando está en la posición ON, el voltaje de 11-14,4 V se puede reconocer como la fuente de alimentación del estado ACC.

Ubicación y requisitos de instalación del GPS

Se recomienda instalar en la etiqueta inversa de la carcasa (etiqueta adhesiva de 3 m en la parte superior del adhesivo aéreo)

Tome nota de

1. No se puede montar debajo de fibra de carbono.
2. No puede ser bloqueado por metal.
3. Manténgase alejado de la cámara y el cable de la cámara y la unidad principal en la medida de lo posible.
4. TOP mira hacia el cielo.

Activación del producto

Pasos de activación

1. Descargue la aplicación CHIGEE GO

2. Active el Bluetooth y el Wi-Fi de su teléfono

3. Haga clic en "Conectar dispositivo" (Conectar dispositivo)

4. Haga clic en el host AIO-5 lite para confirmar que el dispositivo de conexión se ha activado correctamente.

   Introducción a la interfaz

Introducción al funcionamiento y la interfaz

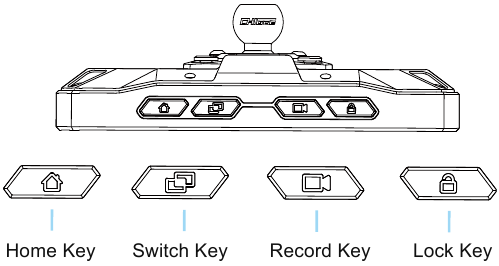

Botón de encendido

1	Tecla de inicio	Se puede hacer clic en la "Tecla de inicio" para volver a la página de inicio en cualquier interfaz.
2	Tecla de cambio	Se puede hacer clic en la "Tecla de cambio" para cambiar entre la página de proyección y la página del tablero.
3	Tecla de grabación	Se puede hacer clic en la "Tecla de grabación" para ingresar a la página de vista previa de la grabadora.
4	Tecla de bloqueo	Se puede presionar brevemente la "Tecla de bloqueo" para apagar la pantalla, y mantenerla presionada durante 2 segundos para bloquear la pantalla táctil (adecuado para clima lluvioso y nevado), y mantenerla presionada durante 6 segundos para reiniciar a la fuerza.

Introducción a la interfaz

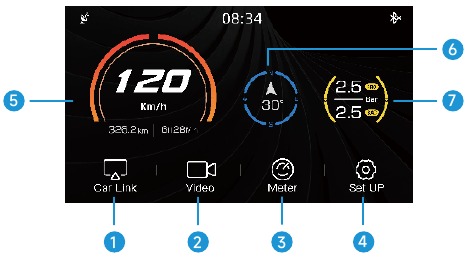

Página de inicio

1. Screen Mirroring
   Elija un tipo de dispositivo Screen Mirroring (Duplicación de pantalla)
2. Dash Cam
   Vista previa en tiempo real de las imágenes de la Dash Cam
3. Dashboard
   Ver en tiempo real
   Datos del vehículo
4. Settings
   Acceda a la página de configuración de la Dash Cam
5. Speedometer
   Muestra la velocidad actual y el kilometraje acumulado\
6. Direction
   Dirección actual del vehículo
7. Tire Pressure Monitoring
   Visualización en tiempo real de los datos actuales de la presión de los neumáticos del vehículo

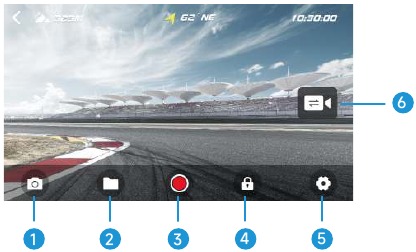

Vista en vivo

1. Shoot
   Tomar fotos
2. Files
   Haga clic para ingresar a la biblioteca de archivos de video
3. Start/End
   Comenzar a grabar video /Finalizar grabación
4. Lock
   Agregar un marcador de bloqueo al video
5. Settings
   Ingrese a la página de configuración de la grabadora
6. Camera Switch
   Cambiar la pantalla de vista previa de la imagen

Configuración de la Dash Cam

Configuración de resolución
1080P/30FPS | 720P/30FPS

Salida de fusión
Active esta función y las cámaras delantera y trasera se guardarán como un solo archivo de video, con las imágenes presentadas en un formato grande-pequeño.

Tiempo de grabación
Establezca la duración de la grabación de cada clip de video para la Dash Cam de motocicleta, opciones disponibles: 1 minuto, 2 minutos, 3 minutos.

Superposición de datos
Elija los datos que necesita superponer a los archivos de video, las opciones incluyen: hora, velocidad y latitud/longitud. Para obtener más datos, superponga en la aplicación CHIGG GO.

Vista previa espejo
Configure la corrección de espejo para obtener una vista previa de la imagen invertida, o configure el espejo de la cámara trasera como un espejo retrovisor.

Bloqueo de colisión
Una vez activado, si el vehículo tiene un impacto, el video de ese período de tiempo se marcará como bloqueado y la grabación en bucle no lo sobrescribirá. Opciones de sensibilidad: Alta, Media, Baja.

Monitoreo de estacionamiento
Cuando el vehículo está estacionado y se somete a vibración, el dispositivo grabará silenciosamente un archivo de video de 30 segundos y se puede configurar la sensibilidad. Opciones de sensibilidad: Alta, Media, Baja.

Grabación de voz
Configuración del volumen del micrófono.

Ajustes del sistema

Pantalla y volumen
Ajuste el brillo de la pantalla y el volumen del altavoz, y active el modo de brillo automático.

Almacenamiento
Compruebe la capacidad restante del almacenamiento integrado y la tarjeta TF, y formatee la operación. Haga una copia de seguridad de los archivos de vídeo importantes antes de formatear.

Dispositivo
Personalice los ajustes o vea las funciones, opciones disponibles: Sensor de presión de neumáticos, auriculares Bluetooth, mando a distancia, GPS, OBD, monitorización de puntos ciegos.

Idioma
Ajuste el idioma de visualización. Opciones disponibles: Chino simplificado, chino tradicional, inglés, japonés.

Hora
Ajuste la hora y la fecha.

Restablecer
Restaure los ajustes de fábrica, todos los preajustes cambiarán a los valores predeterminados.

Acerca de
Muestra el código SN del dispositivo, el número de versión y el nombre de Bluetooth.

Descarga de vídeo
Entre en esta página para activar el punto de acceso WiFi del host, y podrá descargar vídeos conectando el teléfono a la WiFi.

Configuración del dispositivo

Presión de los neumáticos
Al instalar un sensor de control de la presión de los neumáticos, puede leer la presión de los neumáticos en tiempo real y hacer que aparezca una ventana de advertencia cuando alcance el valor preestablecido de alarma, al tiempo que emite un sonido de alarma. Los datos de presión se pueden sincronizar con el archivo de grabación en tiempo real mediante la superposición de datos.

Mando a distancia
Al instalar el mando a distancia CGRC PRO, puede bloquear el vídeo, cambiar la interfaz, hacer fotos, contestar al teléfono y otras operaciones.

GPS
Vea la intensidad de la señal GPS.

OBD
Equipe un módulo OBD Bluetooth inalámbrico para leer los datos del motor en tiempo real, y los datos OBD se sincronizarán con el archivo de vídeo en tiempo real mediante la superposición de datos.

Detección de puntos ciegos
Sistema de detección de puntos ciegos BSD, cuando un vehículo se acerca desde el punto ciego lateral trasero, el dispositivo emitirá una alarma audible y visual.

Aviso legal de BSD
Aunque el sistema de supervisión de puntos ciegos BSD es una herramienta auxiliar útil, los conductores deben permanecer siempre atentos y no confiar demasiado en el sistema. El sistema puede tener falsas alarmas o alarmas perdidas, por lo que los conductores siempre deben mantener una visión completa de su entorno, utilizando el sistema BSD como una ayuda en lugar de confiar en él por completo. Esto incluye, entre otras cosas, observar el espejo retrovisor, girar para confirmar las condiciones del punto ciego, utilizar los intermitentes y ajustar la velocidad de forma razonable.

Descripción de la función

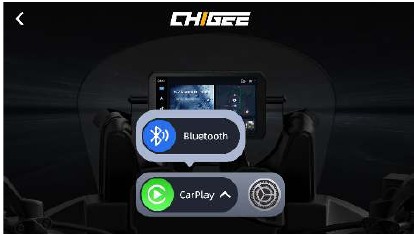

Duplicación inalámbrica

Conecte su dispositivo iOS al dispositivo Bluetooth (CHIGEE-XXXX) para activar Apple CarPlay.

Conecte su teléfono al dispositivo Bluetooth (CHIGEE-XXXX) para controlar la música y contestar llamadas.

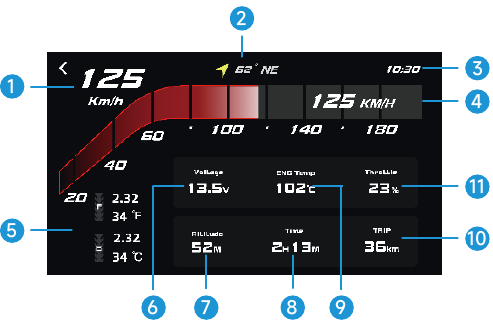

Panel de control profesional

1. Velocidad
2. Dirección
3. Hora
4. * RPM/Velocidad GPS
5. * Presión de los neumáticos
6. Voltaje
7. Diferencia de elevación del viaje
8. Tiempo de puesta en marcha
9. Temperatura del agua del motor
10. Kilometraje subtotal
11. * Apertura del acelerador

Nota: Los datos con * son equipos opcionales. Se pueden mostrar las piezas de ampliación funcionales opcionales.

Accesorios opcionales

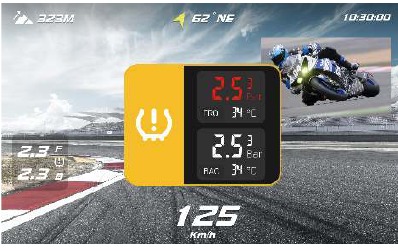

Control de la presión de los neumáticos

Equipe la cámara de salpicadero para motocicleta con un sensor de control de la presión de los neumáticos para leer la presión de los neumáticos en tiempo real y avisarle con una ventana emergente y un sonido de alarma cuando alcance el valor preestablecido. Los datos de presión se pueden superponer al archivo de vídeo en tiempo real.

Sensor de presión de neumáticos externo

Duración de la batería: 1 año
sustitución de la batería: BR1225
parámetros de tamaño: 18.2x14.8mm
precisión de la medición: 0.01Bar
rango de medición de la presión: 0-8Bar

OBD

Al instalar el módulo OBD Bluetooth inalámbrico, puede leer los datos del motor en tiempo real. Los datos OBD se pueden superponer y sincronizar en tiempo real con el archivo de grabación, lo que le ayudará a analizar de forma más eficaz el estado de conducción del vehículo.

Tipos de datos disponibles

Velocidad de la rueda

RPM del motor

Temperatura del refrigerante

Posición del acelerador

Temperatura del aire de admisión

Mando a distancia Pro

Con el CG Remote Pro instalado, puede cambiar de interfaz, seleccionar aplicaciones y responder llamadas.

Modo espejo
Pulsación corta: " " o "" Mover a la izquierda o a la derecha
"" OK, pulsación larga para volver.

Modo Bluetooth
Pulsación corta: " " o "" Cambiar de canción
"" Pausa/Reproducción.

Todas las páginas
Pulsación larga: " " o "" cambiar de aplicación
""Volver.

Interfaz de vista previa de vídeo
Pulsación corta: "" Cambiar de cámara
"" Bloquear vídeo
"" tomar una foto

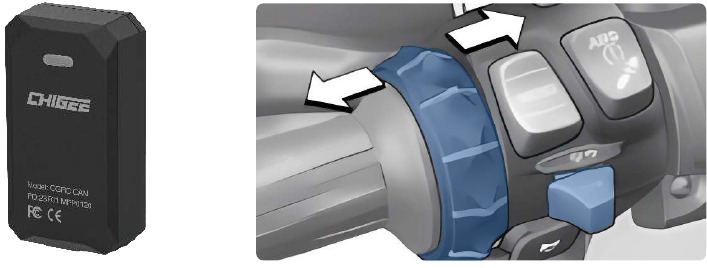

Mando a distancia CG RC Original Wonderwheel

Después de que el módulo CG RC se conecte al sistema de infoentretenimiento AIO-5 Lite a través de Bluetooth, activa el interruptor de pomo del coche original de BMW, lo que permite el control directo del AIO-5 Lite y varias operaciones.

CHIGEE GO APP

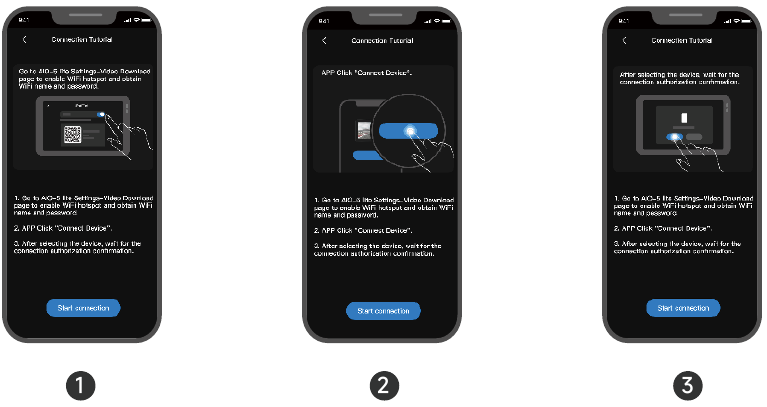

Primera conexión

1. Descargue la CHIGEE GO APP de la tienda de aplicaciones.





   Escanear y descargar ahora

2. Siga las instrucciones de la aplicación para operar y conectar el AIO-5 lite.

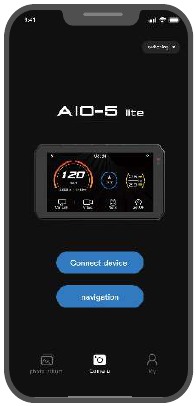

Entrar en la página de inicio después de ejecutar CHIGEE GO

Conecte el AIO-5 lite para descargar archivos de vídeo y ajustar los parámetros de grabación.


Conectar dispositivos

Visite el álbum de la cámara de salpicadero de la motocicleta o el álbum local. Seleccione los clips que necesita descargar y, una vez descargados, los usuarios pueden superponer datos y editar el vídeo ellos mismos.

Álbum

Acceda a la última versión del Manual del usuario, la Guía de solución de problemas y vea el código del dispositivo.

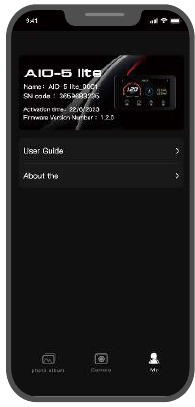

Mi

Álbum

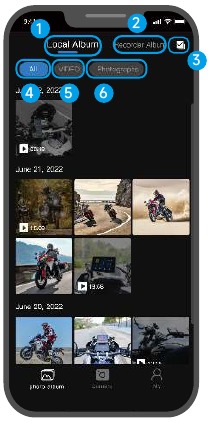

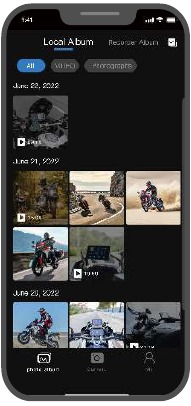

1. Álbum local: Clips de vídeo descargados
2. Álbum de la grabadora: Ver vídeos y fotos grabados en el host
3. "" Selección múltiple: se pueden eliminar o descargar varios clips
4. " " Todo: todos los vídeos y fotos
5. " Vídeos: ver solo clips de vídeo
6. "" Fotos: ver solo fotos

Cámara

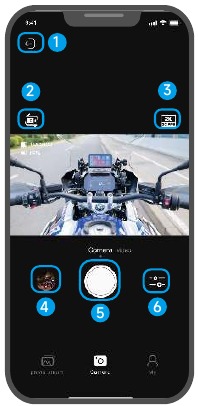

1. Salir
2. Cambiar vista previa
3. Ajuste de resolución
4. Álbum
5. Cambiar grabación
6. Ajustes de la cámara de salpicadero

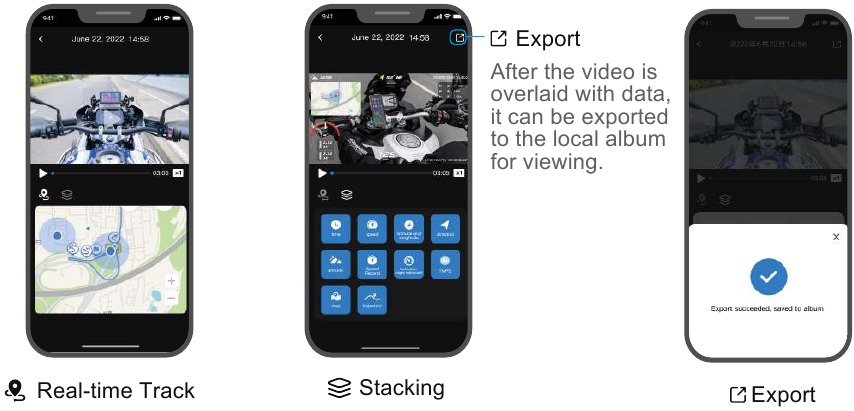

Edición de vídeo

Los clips de vídeo descargados se pueden utilizar para ver pistas en tiempo real o para superponer datos.

Mantenimiento y cuidado

Actualización del firmware

AIO-5 LITE realizará actualizaciones del sistema de vez en cuando para añadir nuevas funciones al producto, siga las instrucciones que se indican a continuación para realizar el nivel de firmware. (Por favor, inserte la tarjeta SD y formatéela en el dispositivo antes de actualizar)

1. Vaya a AIO-5 lite 【Settings】-【Functions】 -【System Update】y haga clic en Check for updates (Buscar actualizaciones).

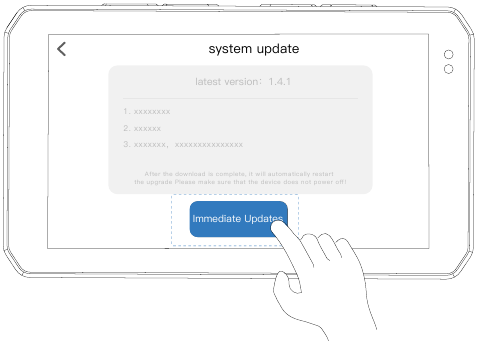

2. Compruebe la nueva versión del firmware, haga clic en "Update Now" (Actualizar ahora), AIO-5 lite comienza a descargar el firmware. Una vez finalizada la descarga, la actualización se reiniciará automáticamente, asegúrese de que el dispositivo no esté apagado.

Recordatorio
Fallo en la actualización del firmware:
Si se produce un fallo de alimentación accidental, etc., que provoca que la actualización del dispositivo falle y el dispositivo no se pueda volver a encender, póngase en contacto con el servicio de atención al cliente para obtener el archivo de actualización de la tarjeta SD.

Instrucciones de limpieza y cuidado

1. Asegúrese de que el cristal de la lente está limpio, los objetos extraños pueden rayar la lente, se recomienda utilizar un paño suave y seco para limpiar la lente.
2. Durante el uso de AIO-5 lite, la arena y el polvo pueden bloquear la lente, por favor, use agua para enjuagar.
3. Todos los componentes deben evitar el uso de detergentes de aceite y otros disolventes orgánicos para la limpieza, lo que puede causar corrosión, pérdida de rendimiento a prueba de agua y fallo del recubrimiento protector.


Especificaciones técnicas

Los parámetros de AIO-5 Lite

Host
Tamaño: 137x79x27mm	Peso: 320g
Pantalla: 5 pulgadas 1280x720 IPS	Procesador: Dual Core A53
Tensión nominal de entrada: 12-18V	RAM: 4Gb
Tensión de protección de baja tensión: 12V	Almacenamiento interno: 32GB
Bluetooth: 5.0	Expansión de tarjeta TF: 256GB MAX
Posicionamiento: GPS+Beidou	Sistema operativo: CGOS
Sensor: Sensor de luz, acelerómetro, micrófono	WLAN: 5G
Clasificación de resistencia al agua: IP67	Altavoz: Compatible
Mando a distancia: Opcional	Monitorización de la presión de los neumáticos: Opcional
OBD (On-Board Diagnostics): Opcional
Vídeo
Sensor de imagen: SONY IMX307	Formato de vídeo: MP4
Composición de la lente: 2G+4P	Resolución: 1920*1080P/1280*720P 30FPS
