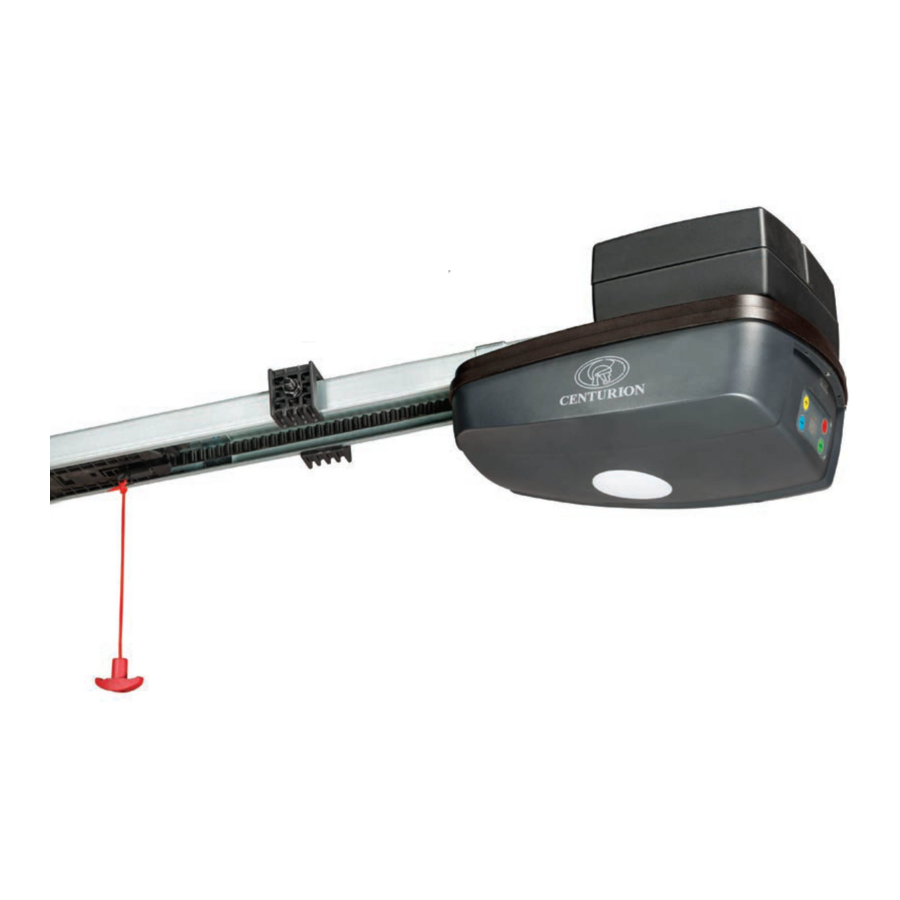

Manual del Centurion SD04

Lista de materiales

1 x Shelly Plus Uni
1 x Rollo de cinta de doble cara
1 x Juego de contactos magnéticos para puertas
1 x Metro de cinta aislante
5 x Metros de cable de alarma blanco sólido de 2 hilos – cable de apertura
Conectores de crimpado de cables eléctricos

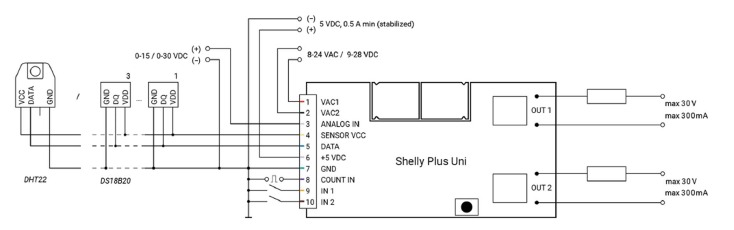

Diagrama de cableado básico

AVISO
Las entradas de Shelly Plus Uni son diferentes de las anteriores de Shelly Uni.

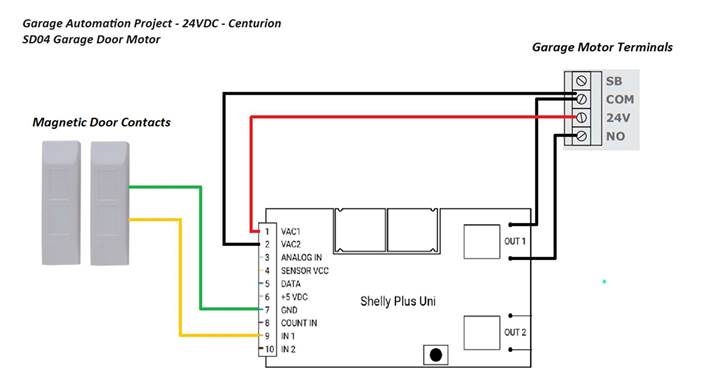

Utilizaremos el siguiente diagrama de cableado de la Fig. 1 para conectar el Shelly Plus Uni al motor de la puerta del garaje SD04.
Fig. 1.

1. Desconecte la batería del motor por seguridad y antes de intentar cualquier cableado. Abra la cubierta del motor de la puerta del garaje SD04 para acceder a los terminales de conexión. Fije el Shelly Plus Uni al interior del motor con cinta de doble cara.
2. Conecte los cables VAC1 y VAC2 de Shelly a los terminales de la puerta del garaje y GND e IN1 a los contactos magnéticos de la puerta utilizando el cable de apertura y los conectores según el diagrama de cableado de la Fig. 1. Tenga cuidado de asegurar la polaridad correcta.
3. Conecte los cables OUT 1 según el diagrama de cableado de la Fig. 1. Esto activa el motor de la puerta para que se abra y se cierre, cuando se pulsa el botón en la Shelly Smart Control App (aplicación de control inteligente de Shelly).

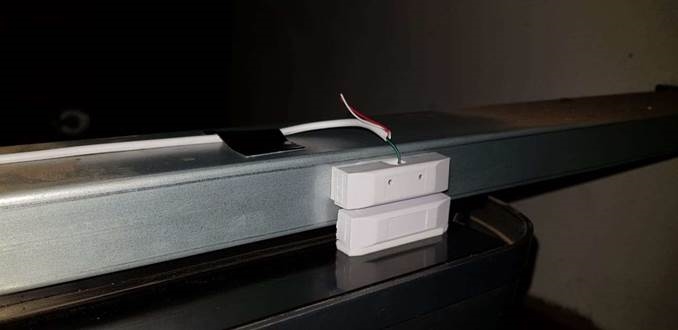

4. Fije los contactos magnéticos de la puerta con cinta de doble cara al carril o a la puerta del motor de la puerta del garaje, permitiendo el movimiento con la apertura o el cierre de la puerta del interruptor de lectura. Esto indicará que la puerta está en la posición de abierta o cerrada.
5. Conecte el cable de apertura de núcleo sólido según el diagrama de cableado de la Fig. 1 y asegure el cable con cinta aislante al carril o a la puerta.

6. Vuelva a conectar los terminales de la batería para alimentar el Shelly Plus Uni.
7. Conecte el Shelly Plus Uni a la red Wi-Fi mediante su teléfono, siguiendo las instrucciones del manual suministrado con el dispositivo.

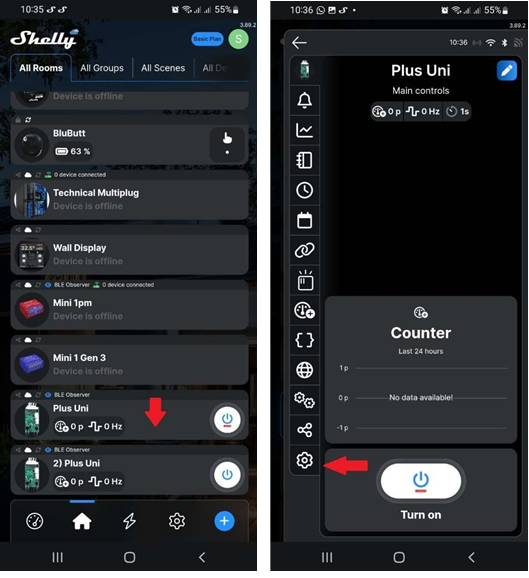

8. La configuración de la aplicación es especialmente importante para que la puerta se abra y se cierre correctamente. En la Shelly Smart Control App (aplicación de control inteligente de Shelly) -> Seleccione Plus UNI -> Settings (ajustes).

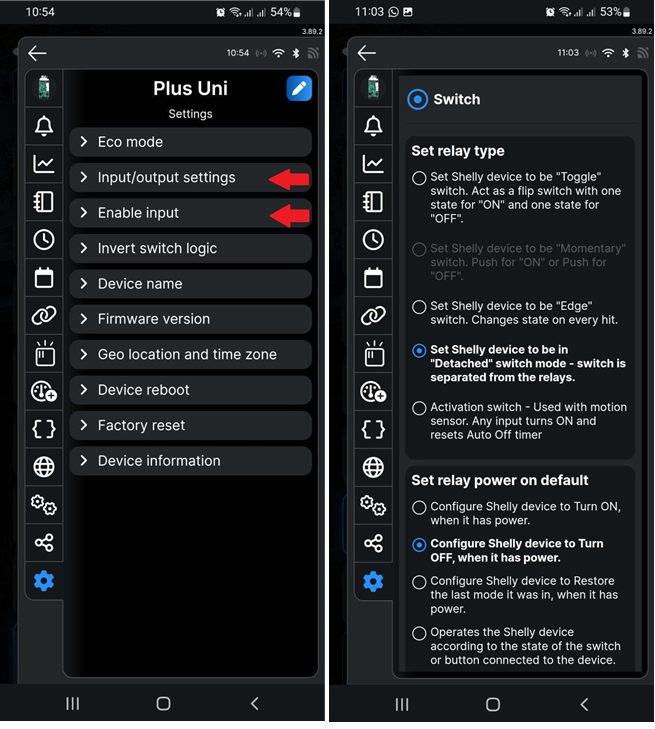

9. Seleccione los ajustes de Input/Output (entrada/salida). Seleccione Switch (interruptor) -> Establezca el tipo de relé como Set Shelly device to be in" Detached" switch mode – switch is separated from relays (Configure el dispositivo Shelly para que esté en modo de interruptor "Desconectado" – el interruptor está separado de los relés).
   Establezca el ajuste Set relay power on default (Encendido del relé por defecto) -> Configure el dispositivo Shelly para que se apague cuando se encienda -> Desplácese hacia abajo -> Haga clic en Save (guardar). Esto es para asegurar que la puerta no se accione cuando el Shelly se enciende.
10. En la aplicación, vuelva a la configuración y seleccione Enable Input (activar entrada) -> Enable (activar).

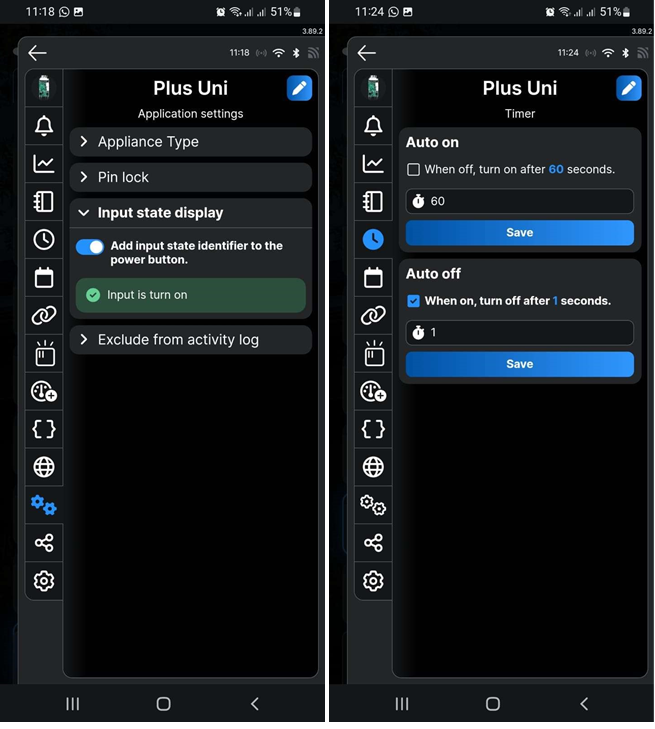

11. Vaya a Application settings (ajustes de la aplicación) -> Input state display (visualización del estado de la entrada) -> Add input state identifier to the power button (añadir identificador de estado de la entrada al botón de encendido). Esto le permite ver si la puerta está abierta o cerrada mirando el indicador verde o rojo en el botón de encendido de la aplicación.
12. Vaya a Timer (temporizador) -> Auto off (apagado automático) -> Enable When on, turn off after 1 seconds (activar cuando esté encendido, apagar después de 1 segundo). -> Introduzca 1 -> Haga clic en Save (guardar). Esto es para asegurar que el OUT 1 solo se active momentáneamente.

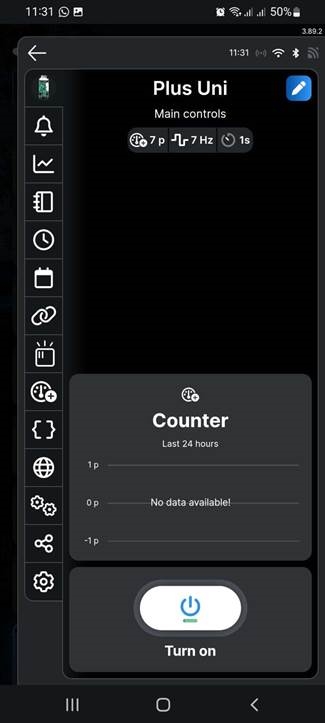

13. Ya está listo para probar. Pulse el botón de encendido en la aplicación. La puerta debería funcionar normalmente y abrirse y cerrarse al pulsar el botón.


¡Enhorabuena, su proyecto de automatización de garaje está ahora completo!
