Idiomas disponibles

Manual del Mircom TX3

Contenido

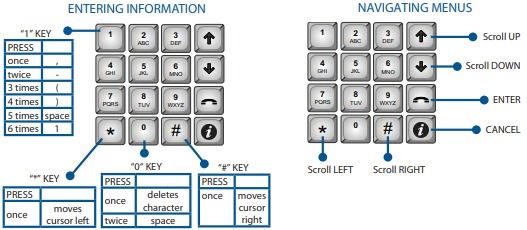

Introducción de información y navegación por los menús

Introducción de información y navegación por los menús

Borrado de registros de eventos

Para la instalación inicial, asegúrese de que se borren los registros de eventos. Para borrar los registros de eventos, comience desde el menú Operation (Operación) y siga los pasos que se indican a continuación.

  1. En el menú Operation (Operación), Scroll DOWN (desplácese hacia abajo) hasta "2 Delete logs" (2 Borrar registros) y pulse ENTER (INTRO) .
  2. En el menú Delete Logs (Borrar registros), Scroll DOWN (desplácese hacia abajo) hasta "3 All Log(s)" (3 Todos los registros) y pulse ENTER (INTRO) .
  3. Cuando vea "Del All Log(s)? Y" (¿Borrar todos los registros? S), pulse ENTER (INTRO) de nuevo para confirmar el borrado. Pulse para volver atrás.

Ajuste de la fecha y la hora

Para ajustar la fecha y la hora, comience desde el menú Operation (Operación) y siga los pasos que se indican a continuación.

  1. En el menú Operation (Operación), Scroll DOWN (desplácese hacia abajo) hasta "3 Set time & date" (3 Ajustar hora y fecha) y pulse ENTER (INTRO) .
  2. Cambie el mes utilizando los botones Scroll UP (desplazarse hacia arriba) y Scroll DOWN (desplazarse hacia abajo) . Utilice los botones Scroll LEFT (desplazarse hacia la izquierda) y Scroll RIGHT (desplazarse hacia la derecha) para pasar a la siguiente parte de la fecha una vez que se haya establecido el mes.
  3. Repita el paso anterior para establecer el día, el año, la hora, los minutos y AM o PM.
  4. Pulse ENTER (INTRO) para confirmar que la fecha y la hora se han establecido correctamente. Pulse para volver atrás.

Tipos de línea

El TX3 puede conectarse a cinco líneas telefónicas diferentes. Para configurar cada línea telefónica como un controlador de marcación automática (ADC), una línea sin abonado (NSL) o no utilizada, entre en el menú Configuration (Configuración) y siga estos pasos.

  1. En el menú Configuration (Configuración), asegúrese de que "1 System Option" (1 Opción de sistema) esté resaltada y pulse ENTER (INTRO) .
  2. Scroll DOWN (desplácese hacia abajo) hasta "2 Line Type" (2 Tipo de línea) y pulse ENTER (INTRO) .
  3. En el menú Line Type (Tipo de línea), Scroll DOWN (desplácese hacia abajo) y Scroll UP (desplácese hacia arriba) y, a continuación, pulse ENTER (INTRO) para elegir la línea que necesita configuración. De forma predeterminada de fábrica, "L-1 Type" (Tipo de L-1) está configurada como "ADC" y el resto están configuradas como "not used" (no utilizadas).
  4. Navegue por las opciones de tipo de línea utilizando Scroll DOWN (desplácese hacia abajo) y Scroll UP (desplácese hacia arriba) y seleccione el tipo de línea apropiado ("ADC", "NSL" o "not used" [no utilizada]) pulsando o . Pulse ENTER (INTRO) para confirmar su selección y volver al menú anterior. Desde aquí, puede seleccionar una línea diferente para establecer su tipo. Pulse para volver atrás.

DTMF de puerta principal y auxiliar

La función de frecuencia modulada de doble tono (DTMF) o tono táctil de la puerta principal y auxiliar permite al residente utilizar el teclado de tono táctil de su teléfono para abrir la puerta principal o auxiliar. Para configurar esto, comience desde el menú Configuration (Configuración) y siga los pasos que se indican a continuación.

  1. En el menú Configuration (Configuración), asegúrese de que "1 System Option" (1 Opción de sistema) esté resaltada y pulse ENTER (INTRO) .
  2. Scroll DOWN (desplácese hacia abajo) hasta "3 Main door DTMF" (3 DTMF de puerta principal) o "4 Aux door DTMF" (4 DTMF de puerta auxiliar) y pulse ENTER (INTRO) .
  3. El valor predeterminado de fábrica para la puerta principal es la tecla "9", el valor predeterminado para la puerta auxiliar es la tecla "6". Navegue utilizando los botones Scroll UP (desplazarse hacia arriba) y Scroll DOWN (desplazarse hacia abajo) hasta la tecla deseada.
  4. Una vez que la tecla deseada esté resaltada, pulse o para seleccionarla. Pulse ENTER (INTRO) para confirmar su selección y volver al menú anterior. Pulse para volver atrás.

Atención: No seleccione la tecla "4" para la puerta principal o auxiliar, la tecla "4" está reservada para rechazar la entrada y desconectar la llamada.
Asegúrese de que la tecla utilizada para la puerta principal sea diferente de la tecla utilizada para la puerta auxiliar.

Temporizadores de puerta

Los temporizadores de puerta definen la duración de tiempo que los liberadores de la puerta principal y auxiliar permanecen desbloqueados. Para ajustar estos temporizadores, comience desde el menú Configuration (Configuración) y siga los pasos que se indican a continuación.

  1. En el menú Configuration (Configuración), asegúrese de que "1 System Option" (1 Opción de sistema) esté resaltada y pulse ENTER (INTRO) .
  2. Scroll DOWN (desplácese hacia abajo) hasta "5 Main door timer" (5 Temporizador de puerta principal) o "6 Aux door timer" (6 Temporizador de puerta auxiliar) y pulse ENTER (INTRO) .
  3. El valor predeterminado de fábrica para los temporizadores de puerta es de 30 segundos, cambie al número de segundos deseado utilizando los botones Scroll UP (desplazarse hacia arriba) y Scroll DOWN (desplazarse hacia abajo) .
  4. Pulse ENTER (INTRO) para confirmar la selección y volver al menú anterior. Pulse para volver atrás.

Temporizador de conversación

El temporizador de conversación define la duración máxima de tiempo que un visitante habla con un residente. Para ajustar este temporizador, comience desde el menú Configuration (Configuración) y siga los pasos que se indican a continuación.

  1. En el menú Configuration (Configuración), asegúrese de que "1 System Option" (1 Opción de sistema) esté resaltada y pulse ENTER (INTRO) .
  2. Scroll DOWN (desplácese hacia abajo) hasta "7 Talk Timer" (7 Temporizador de conversación) y pulse ENTER (INTRO) .
  3. El valor predeterminado de fábrica para el temporizador de conversación es de 60 segundos, cambie al número de segundos deseado utilizando los botones Scroll UP (desplazarse hacia arriba) y Scroll DOWN (desplazarse hacia abajo) .
  4. Pulse ENTER (INTRO) para confirmar la selección y volver al menú anterior. Pulse para volver atrás.

Volumen del altavoz y del micrófono

La configuración del volumen del altavoz y del micrófono determina el volumen de estos dispositivos. Los ajustes de volumen oscilan entre 1 y 15. Para ajustar los niveles de volumen, empiece en el menú Configuration (Configuración) y siga los pasos que se indican a continuación.

  1. En el menú Configuration (Configuración), asegúrese de que "1 System Option" (1 Opción del sistema) está resaltado y pulse ENTER .
  2. Scroll DOWN (Desplazarse hacia abajo) hasta "22 Speaker volume" (22 Volumen del altavoz) o "23 Mic volume" (23 Volumen del micrófono) y pulse ENTER .
  3. El valor predeterminado de fábrica para el volumen del altavoz es 11 y el valor predeterminado para el volumen del micrófono es 5. Puede cambiar cada ajuste de volumen al nivel deseado utilizando los botones Scroll UP (Desplazarse hacia arriba) y Scroll DOWN (Desplazarse hacia abajo) . Pulse ENTER para confirmar la selección y volver al menú anterior. Pulse para volver atrás.

Añadir un nuevo registro

Desde la pantalla Configuration (Configuración), siga estos pasos.

  1. En el menú Configuration (Configuración), Scroll DOWN (Desplazarse hacia abajo) hasta "2 Database" (2 Base de datos) y pulse ENTER .
  2. En el menú Database (Base de datos), asegúrese de que "1 Add Record" (1 Añadir registro) está resaltado y pulse ENTER .
  3. Habrá 11 pantallas diferentes que le pedirán información para crear un registro. Cada pantalla se enumera en orden de aparición y se explica en la Tabla 1: Lista de pantallas. Las pantallas marcadas con un asterisco en la tabla deben rellenarse. Utilice el teclado para introducir la información y pulse ENTER para confirmar su selección y pasar a la siguiente pantalla. Pulse para volver atrás.
Orden de aparición Pantalla del menú Database (Base de datos) Explicación/Descripción
1 Enter Apt#
[________] 		Introduzca el número de apartamento del residente (hasta 8 dígitos).
2* Enter Dial Code
[____] 		Introduzca el código de marcación de 4 dígitos del residente. Si no se requieren todos los dígitos, ponga ceros a la izquierda.
3* Enter Resident Name
[_______________] 		Introduzca el nombre del residente. El nombre debe ser único y tener un máximo de 15 caracteres. Consulte la figura titulada "Entering Information" (Introducción de información) al principio del manual.
4* Line in Use
[x] Line 1
...
[ ] Line 5 		Introduzca la ruta de voz para que el residente se comunique con la línea ADC o con una unidad de control de relé. La línea 1 es la predeterminada. Desplácese con las teclas de flecha y haga una selección con la tecla de asterisco o almohadilla.
5* (NSL Only) Enter Relay Code
[____] 		Introduzca el código de relé de 4 dígitos asignado al residente. Los códigos de relé empiezan en 1 para el primer relé, hasta 1535.
5* (ADC Only) Enter Phone Number
[__________________] 		Introduzca el número de teléfono del residente (hasta 18 dígitos, incluidas las comas o guiones que se utilizan como retardo de 1 segundo). Utilice la tecla de flecha hacia arriba para una coma y la tecla de flecha hacia abajo para un guión. Tanto las comas como los guiones son opcionales.
6 Enter Keyless Code
[______] 		Introduzca el código sin llave asignado (hasta 6 dígitos). Cada código sin llave debe ser único. Introduzca "0" si no se va a utilizar la entrada sin llave para el residente.
7 Keyless Code Corr
[x] Main door rela
[ ] Aux door relay 		Seleccione qué puerta (principal, auxiliar o ambas) puede abrir el residente utilizando un código sin llave. Desplácese con las teclas de flecha y haga una selección con la tecla de asterisco o almohadilla.
8 Enter Elev Rest Addr
[__] 		Introduzca el ID (o dirección) del controlador Elevator Restriction (Restricción del ascensor) para el residente. Acepta valores entre 1 y 31.
9 Enter Elev Rest Code
[__] 		Introduzca el número de relé de restricción del ascensor para el residente. Acepta valores entre 1 y 96.
10 Hide Display
[ ] Hide
[x] Display 		Esta función activa o desactiva la visualización de la información del residente. Cuando está desactivada, la información del residente solo se muestra en el modo de configuración. Desplácese con las teclas de flecha y haga una selección con la tecla de asterisco o almohadilla. El valor predeterminado es mostrar la información del residente.
11 Ring Pattern
[x] Ring Pattern 1
...
[ ] Ring Pattern 5 		Introduzca el patrón de timbre para el residente. Desplácese con las teclas de flecha y haga una selección con la tecla de asterisco o almohadilla. El patrón de timbre predeterminado es Ring Pattern 1 (Patrón de timbre 1). Los patrones de timbre solo los utilizan los sistemas NSL.

Determinación de la versión de firmware

Este manual de inicio rápido está escrito basándose en la versión de firmware 1.4.0. Para determinar su versión de firmware, siga estos pasos.

  1. Desde la pantalla principal de bienvenida, acceda al menú principal introduciendo "9999".
  2. Scroll DOWN (Desplazarse hacia abajo) hasta "3 View Cfg Info" (3 Ver información de configuración).
  3. Pulse ENTER y Scroll DOWN (Desplazarse hacia abajo) para ver la versión del firmware. Pulse para volver atrás.

Acceso a los menús Configuration (Configuración) u Operation (Funcionamiento)

Para acceder a los menús Configuration (Configuración) u Operation (Funcionamiento) del sistema, siga estos pasos.

  1. Desde la pantalla principal de bienvenida, acceda al menú principal introduciendo "9999".
  2. Pulse ENTER cuando aparezca la opción "1 Configuration" (1 Configuración) o Scroll DOWN (Desplazarse hacia abajo) hasta "2 Operation" (2 Funcionamiento) y, a continuación, pulse ENTER .
  3. Introduzca el código de acceso y pulse ENTER , el valor predeterminado de fábrica es "3333". Pulse para volver atrás.

Configuración predeterminada

Para la instalación inicial, asegúrese de que todos los ajustes son los predeterminados de fábrica accediendo al menú Configuration (Configuración) y siguiendo estos pasos.

  1. En el menú Configuration (Configuración), Scroll DOWN (Desplazarse hacia abajo) hasta "5 Factory Dflt" (5 Predeterminado de fábrica) y pulse ENTER .
  2. Cuando vea "Reset to default? Y" (¿Restablecer a los valores predeterminados? S), pulse ENTER para restablecer todos los ajustes. Pulse para volver atrás.

Eliminar todos los registros

Para la instalación inicial, asegúrese de que no haya registros preexistentes eliminando todos los registros. Empezando desde la pantalla de configuración, siga estos pasos.

  1. En el menú de configuración, desplácese hacia ABAJO hasta "2 Database" (2 Base de datos) y pulse ENTER .
  2. En el menú Database (Base de datos), desplácese hacia ABAJO hasta "7 Delete all rec" (7 Eliminar todos los reg.) y pulse ENTER .
  3. Cuando vea "Delete all Record? Y" (¿Eliminar todos los registros? S), pulse ENTER de nuevo para confirmar la eliminación. Pulse para volver atrás.
