Manual de Tigo TS4-A

Descripción general

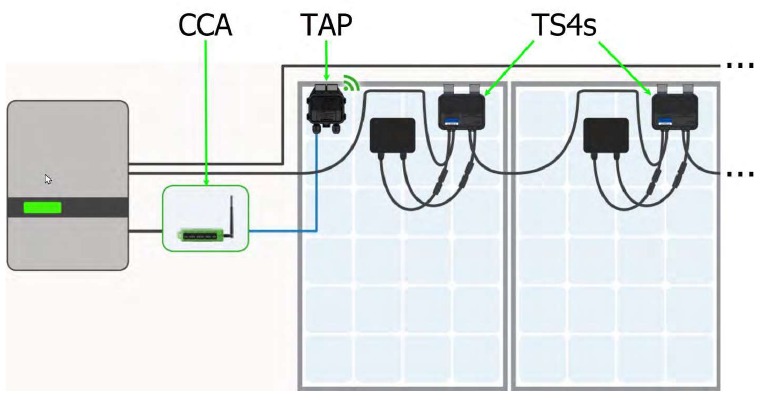

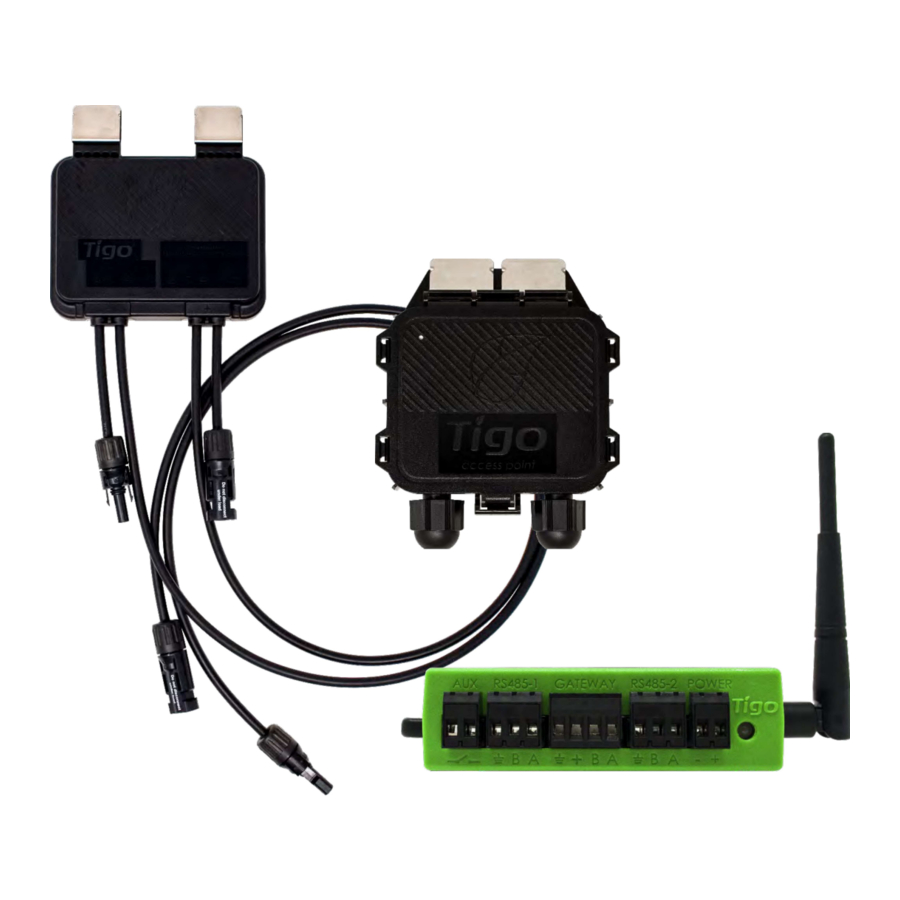

La electrónica de potencia a nivel de módulo (MLPE) Tigo TS4 Flex permite la supervisión, el apagado rápido y la optimización de los módulos solares. Los MLPE TS4-A-M (supervisión), TS4-A-S (supervisión y apagado rápido) y TS4-A-O (supervisión, apagado rápido y optimización) utilizan el punto de acceso de Tigo (TAP) y el punto de acceso Cloud Connect Advanced (CCA) para comunicarse con los inversores y la nube.

En este manual se explica cómo instalar los MPLE TS4-A/M/O, los TAP y el CCA. Para obtener instrucciones sobre cómo instalar los MPLE TS4-A-F/2F utilizados con el transmisor de apagado rápido de seguridad (RSS), visite la página de descargas de Tigo Energy.

Instalar los TS4

• No instale los TS4 si han sufrido daños físicos o si tienen cables o conectores dañados o deficientes.
• No conecte ni desconecte los TS4 bajo carga.
• No aplique una fuente de tensión externa a un módulo o cadena equipada con TS4.

Los TS4 se montan directamente en los marcos de los módulos con clips de resorte donde el borde del marco se extiende 22 mm/0,85 pulgadas y la distancia entre el borde del marco y el cristal del módulo es de 30 mm/1,2 pulgadas. El grosor del marco debe ser de 1,8 mm/0,07 pulgadas — 2,2 mm/0,085 pulgadas

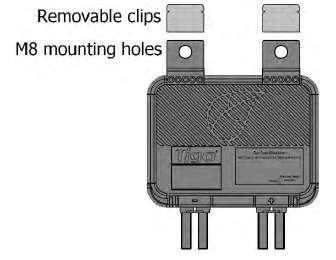

Si utiliza módulos sin marco, retire los clips y atornille el TS4 directamente al raíl FV con pernos M8 y un par de apriete de 10,2 Nm. No se requiere conexión a tierra adicional.

Para instalar un TS4:

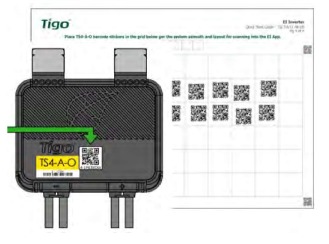

1. Retire la etiqueta con el código QR/de barras y colóquela en un mapa adecuado del conjunto solar.
   Intente que coincida con la disposición física de los módulos en el tejado.

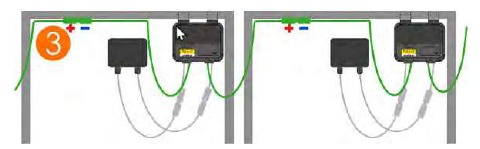

2. Fije el TS4 a la parte superior del marco del módulo FV utilizando los clips plateados con los prensaestopas hacia abajo. El TS4 y sus cables, prensaestopas y conectores no deben tocar la superficie del tejado.

3. Conecte los cables de entrada TS4 más cortos a los módulos FV.


Debe conectar los cables de entrada TS4 más cortos a los módulos FV antes de conectarlos a los TS4 vecinos. Si no lo hace, podría dañar las unidades TS4.

4. Conecte el juego más largo de cables de salida TS4 al TS4 vecino para crear una cadena.


Para desconectar un TS4:

• Active el apagado rápido apagando el CCA y el inversor o utilizando el iniciador designado del sistema de apagado rápido FV (PVRSS).
• Espere 30 segundos después de la activación del apagado rápido antes de desconectar los cables de CC.
• Desconecte los cables de salida TS4-A individuales de una cadena antes de desconectar los cables de entrada TS4-A de la caja de conexiones del módulo.

Asuma siempre que las unidades TS4 están en estado ON.

Instalar el punto de acceso de Tigo (TAP)

Un TAP se comunica de forma inalámbrica con los dispositivos TS4 para recopilar datos de supervisión y activar el apagado rápido. El TAP se comunica con un CCA a través de un cable de comunicación de 4 hilos con casquillo, como el RS-485 apantallado.
Los MLPE TS4-A-O utilizados para optimizar el rendimiento únicamente y no para la supervisión o el apagado a nivel de módulo no requieren un TAP o CCA.
Realice todas las conexiones TAP antes de encender el CCA.

Consideraciones de diseño
Un TAP puede comunicarse con hasta 300 TS4 si se siguen las directrices de colocación. Un CCA puede comunicarse con hasta siete TAP y hasta 900 TS4. Para calcular el número de TAP y CCA necesarios para su proyecto, visite la herramienta de selección de productos de Tigo.

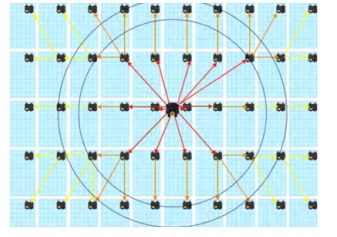

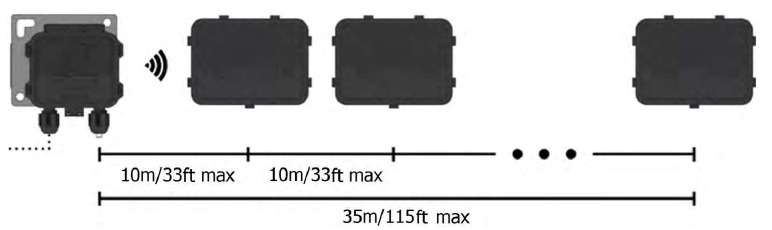

• Un TAP se comunica directamente con cualquier TS4 dentro de un radio de 10 m/33 pies.


• Cada TS4 puede retransmitir datos hacia y desde otro TS4 dentro de un radio de 10 m/33 pies.
• El TAP puede comunicarse a través de relés con cualquier TS4 dentro de un radio de 35 m/115 pies.

Instale el TAP en el centro de una matriz para obtener la mejor cobertura.

Asegúrese de que no haya obstrucciones que puedan interferir con la señal del TAP a otras unidades TS4 en la matriz. Si la matriz tiene varios planos de tejado, es posible que deba instalar varios TAP.

Procedimiento de instalación
Para instalar un TAP utilizando un cable RS-485 de cuatro hilos con casquillo:

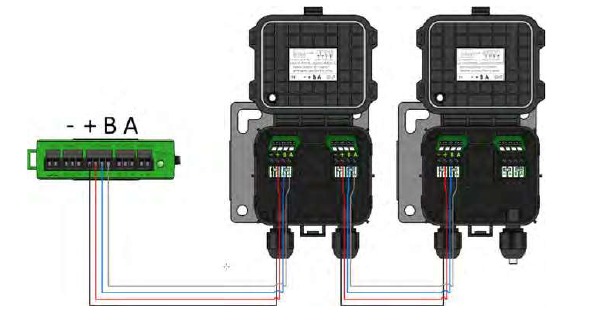

1. Pase el cable desde el terminal GATEWAY del CCA hasta el TAP. Si utiliza más de 1 TAP por CCA, pase el cable hasta el primer TAP de la serie.

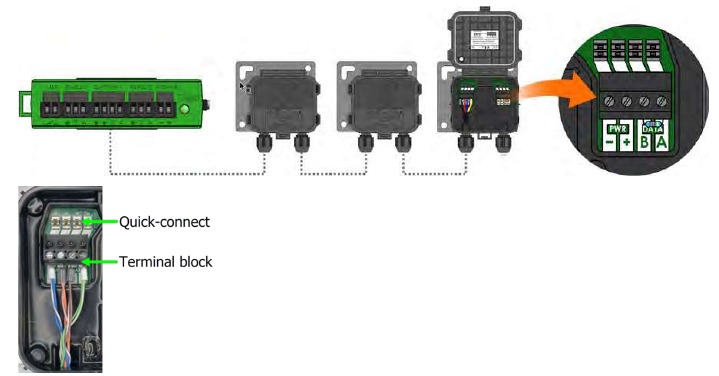

2. Conecte los cables al lado izquierdo del TAP utilizando el conector rápido o el bloque de terminales.

3. Si se conecta a otro TAP, utilice los terminales del lado derecho después de retirar la resistencia de terminación 120Q preinstalada.
4. En el último TAP, deje la resistencia de terminación en el bloque de terminales del lado derecho.
5. Fije el TAP al marco del módulo FV utilizando su soporte de montaje metálico.

Instalar el CCA

Un CCA y un TAP permiten la supervisión y el apagado rápido. Los MLPE TS4-A-O utilizados para optimizar el rendimiento únicamente no requieren un TAP o un CCA.

Consideraciones de diseño
Un CCA debe controlar todos los TS4 de todas las cadenas conectadas a un inversor o MPPT específico. Instale el CCA cerca de este inversor con acceso a la alimentación de CA e Internet. Ethernet y WiFi están integrados.

• Para el cumplimiento de PV RSS, el CCA debe estar en el mismo circuito de derivación de CA que el inversor o los inversores que controla. El iniciador de apagado rápido, ya sea una desconexión automática o un interruptor manual, debe cortar la alimentación del CCA.
• Un CCA puede comunicarse con hasta 7 TAP y hasta 900 TS4.
• Realice todas las conexiones a los TAP antes de encender el CCA.
• La fuente de alimentación de CC puede ser una fuente de Tigo o una fuente de terceros con entrada de CA de 120/240 V y salida de CC de 24 V.

Un CCA también incluye dos conexiones RS-485 de tres pines para permitir hasta 32 comunicaciones Modbus con fuentes de datos de terceros, como inversores, controladores de carga, medidores de calidad de ingresos y monitorización meteorológica.

Procedimiento de instalación
Para instalar un CCA:

1. Monte el CCA dentro de una carcasa con clasificación NEMA que sea adecuada para el entorno del emplazamiento: en interiores, mínimo NEMA 1; en exteriores, mínimo NEMA 4.

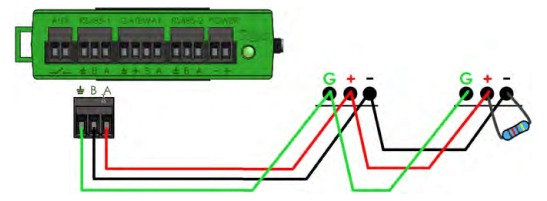

2. Conecte los cables RS-485 del TAP al puerto GATEWAY del CCA:


3. Si se utilizan, conecte cualquier dispositivo de terceros que utilice Modbus a los terminales RS-4851 y RS-4852:

   • Todos los dispositivos deben tener una dirección Modbus única.
   • Los dispositivos conectados en serie deben tener la misma velocidad de transmisión, paridad y configuración de bits de parada.
   • Una resistencia de 120 debe conectar los terminales + y — en el último dispositivo Modbus.

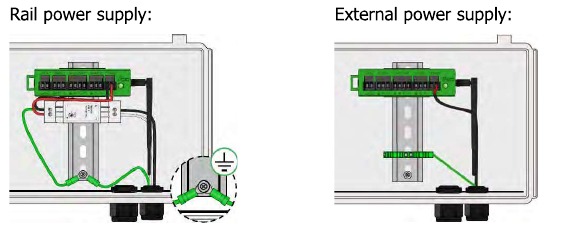

4. Conecte los cables de salida de CC de la fuente de alimentación a los terminales de alimentación del CCA:


Realice todas las conexiones de comunicación antes de encender el CCA.

Indicadores LED de estado

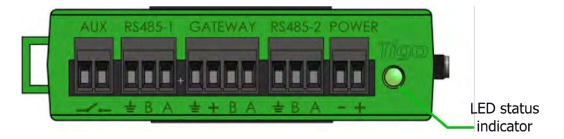

El LED de la derecha del CCA indica el estado del sistema, así como el estado del proceso de puesta en marcha de Discovery:

Utilice la aplicación Tigo Energy Intelligence (EI) (disponible en App Store o Google Play) para solucionar los problemas del CCA.

Puesta en marcha

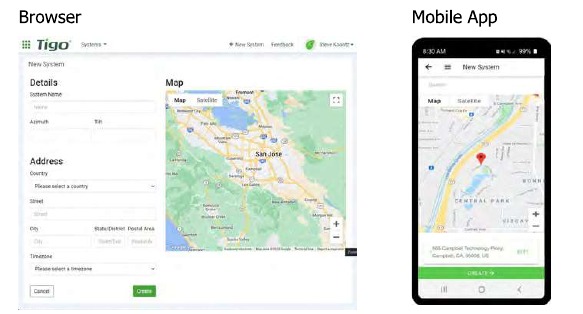

Realice la configuración y el registro del sistema con un navegador o con la aplicación móvil Tigo Energy Intelligence (EI) disponible en App Store o Google Play. La puesta en marcha final requiere el uso de la aplicación móvil Tigo EI.

• Los instaladores comerciales pueden utilizar un navegador para introducir la disposición del emplazamiento de un gran número de TS4 y TAP y, a continuación, utilizar la aplicación Tigo EI para poner en marcha el sistema.
• Los instaladores residenciales pueden utilizar la aplicación Tigo EI para todo el proceso.

Utilice un navegador o una aplicación para:

• Crear una cuenta de usuario de Tigo. Establecer la información del sistema.
• Seleccionar el equipo. Configurar el equipo y la disposición del emplazamiento. Establecer el acceso al sistema y a la red.

Utilice la aplicación móvil para:

• Conectar CCAS a un smartphone o tableta. Complete la puesta en marcha después de haber introducido todos los equipos del emplazamiento y los códigos de barras de TS4.

Escanee este código QR para descargar la aplicación.

Especificaciones

Descargue las especificaciones completas de todos los productos de Tigo desde Tigoenergy.com

Soporte

Si tiene alguna pregunta sobre la instalación o el mantenimiento de los equipos de Tigo, visite el Centro de ayuda de Tigo.

• Norteamérica (de 7 a. m. a 6 p. m., hora del Pacífico): +1 408 402-0802
• Sudamérica (Brasil): +55 21-991045050
• Europa: Teléfono: +39 055 1987 0059 (italiano, inglés, alemán, polaco, español)
• Oriente Medio: Teléfono: +972 50 687-8618
• Japón: +81 3 4567-6199
• China: +86 512 6587-4600
• Taiwán: +886 919 743-749
• Australia: +61 2 5700 8347

Seguridad

El equipo de Tigo debe ser instalado y mantenido por personal autorizado de acuerdo con el Código Eléctrico Nacional y los métodos de cableado ANSI/NFPA 70. Además:

• Los componentes deben funcionar dentro de las especificaciones técnicas que se enumeran en sus hojas de datos. El incumplimiento de las instrucciones aquí contenidas puede causar daños al equipo no cubiertos por la garantía.
• Los conectores de diferentes fabricantes no se pueden acoplar entre sí.
• Los instaladores deben usar EPI adecuados y utilizar herramientas aisladas.
• Este producto podría exponer al usuario a sustancias químicas reconocidas por el estado de California como causantes de cáncer.

Estos símbolos de seguridad pueden aparecer en el manual:
Una situación peligrosa que podría provocar lesiones graves o la pérdida de la vida.
Una situación peligrosa que podría provocar lesiones o daños al producto.
Una nota operativa importante.
