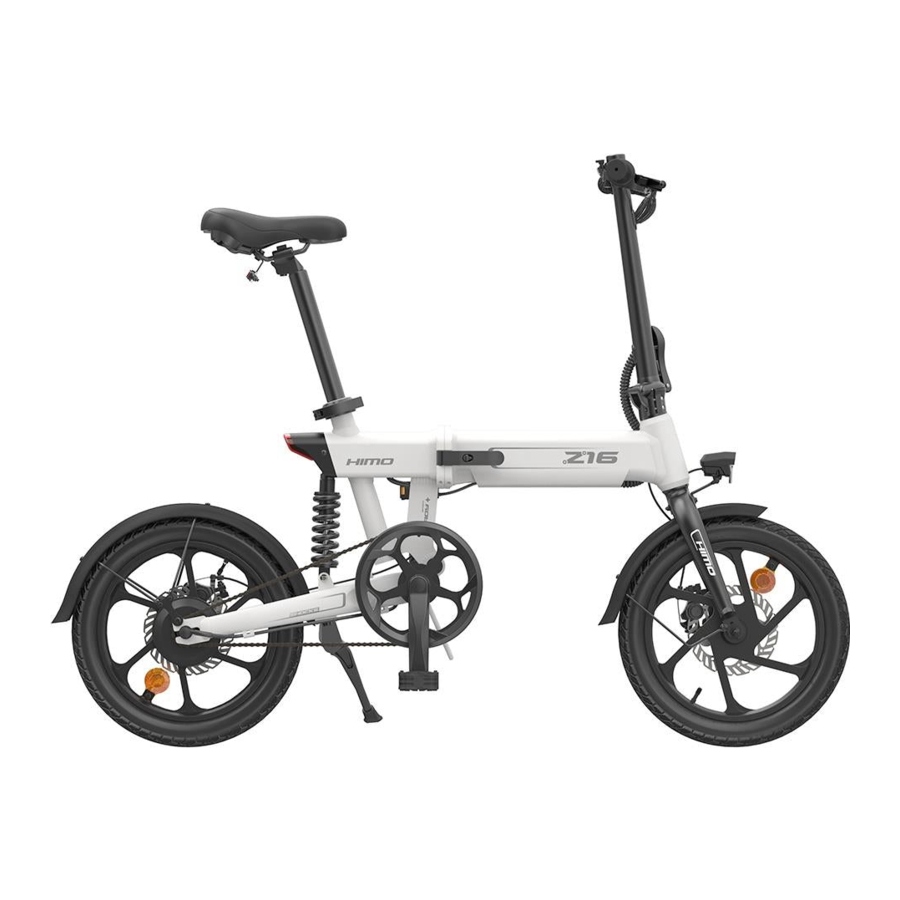

Manual de HIMO Z16

Especificaciones

Especificaciones del motor

Especificaciones del controlador

Especificaciones de la batería

Funcionamiento y uso

Pasos para plegar

1. El interruptor del manillar se empuja hacia arriba
   La mano se abre hacia afuera

2. Gire el manillar hacia un lado

3. Empuje el pedal hacia adentro

4. Voltee el pedal hacia arriba para plegarlo

5. Empuje el interruptor de seguridad de la palanca hacia la derecha
   La mano se abre hacia afuera

6. El cuerpo se pliega hacia un lado

7. Giro hacia atrás del mango


Panel de control y modo de conducción

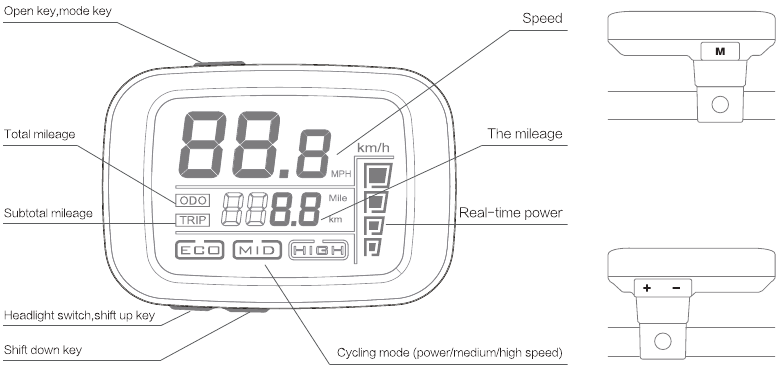

Introducción al panel de control

• Ciclo de encendido

  • Mantenga pulsado el botón "M" para arrancar el vehículo eléctrico durante 3 segundos;
  • Pulse "+" y "-" para ajustar al modo de potencia "ECO";
  • Este modo se puede iniciar pedaleando durante dos vueltas o a una velocidad baja de 5KM/H
• Conducción eléctrica

  • Arranque el vehículo eléctrico;
  • 'Pulse "+" para cambiar
  • Pulse brevemente "-" para reducir la marcha
  • Mantenga pulsado "+" para encender los faros;
    Pulse de nuevo para apagar los faros
• Conducción humana

  • Mantenga pulsado el botón "M" durante 3 segundos para apagar el vehículo eléctrico;
  • Está bien pedalear
• Modelo de aparcamiento

  • En el estado de inicio;
  • Mantenga pulsado "M" para cortar la alimentación
  • Pulse "M" para cambiar entre TRIP y ODO
  • En el estado ODO, la pulsación corta "+" o "-" no tendrá ninguna acción, y la posición de la marcha está en la marcha de estacionamiento, mientras que "P" se muestra en la primera región numérica del valor de la velocidad.

Instrucciones de la batería

Carga de la batería

• El enchufe de alimentación del cargador SE inserta en el puerto de carga de la batería, y el otro extremo del enchufe de alimentación se conecta a la fuente de alimentación;
• Durante la carga, la luz de estado del cargador es roja;

• Cuando la batería está completamente cargada, la luz de estado del cargador es verde y la carga ha finalizado;
• Si la batería se recarga en el vehículo, apague la alimentación del medidor.


Extracción e instalación de la batería

• Inserte la llave y gírela hasta el final en la dirección indicada por la flecha. Suelte el bloqueo de la batería y tire hacia atrás para sacar el compartimento de la batería.
• Empuje la batería en la parte inferior lentamente a lo largo de la posición predeterminada, y la instalación de la batería se completará cuando el pestillo de la batería retroceda y se bloquee.

Nota: cuando la batería está desbloqueada, la llave no se puede marcar. Si mantiene el estado desbloqueado y tira hacia atrás, puede sacar la batería.

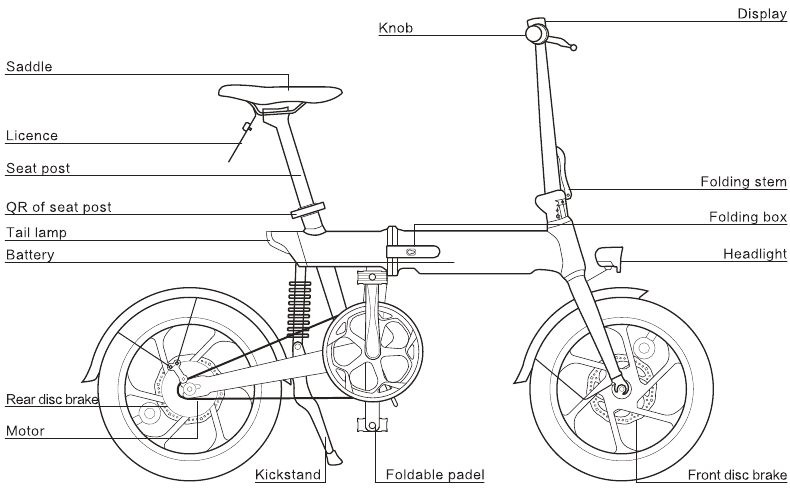

Información de las piezas

La batería

Instrucciones antes de usar la batería de litio

• Antes de usarla, confirme que el modelo de batería es la batería original, no la use en otra batería de marca a voluntad.
• Compruebe que el aspecto de la batería de litio esté en buen estado y que no haya ningún fenómeno evidente, como daños, fugas de líquido, agua caliente y humo.
• Para garantizar la seguridad del transporte, la energía de la batería en la planta de baterías es de aproximadamente el 30%. Debido al consumo de energía en el proceso de transporte y almacenamiento, la energía de la batería es baja o nula durante el primer uso. Este es un fenómeno normal, así que no se preocupe.
• Cargue la batería durante 24 horas después del primer uso después de la compra o el almacenamiento a largo plazo.

Uso del entorno

• El mejor entorno de uso es de 10ºC a 45ºC;
• En el caso de baja temperatura, la capacidad disponible de la batería de litio tendrá diferentes grados de atenuación. El grado de referencia específico es el siguiente:
  La capacidad disponible a -10ºC es de aproximadamente el 70%, a 0ºC es del 85% y a 25ºC es del 100%. Si la batería tiene olor, calor, deformación y otras condiciones anormales, deje de usarla inmediatamente, aléjese de la batería y póngase en contacto con el departamento de postventa.

La batería no es una pieza que pueda ser reparada por los usuarios. Si hay alguna anomalía, póngase en contacto con el departamento de postventa para su mantenimiento. El desmontaje no autorizado de la batería no estará cubierto por la política de los tres paquetes, y puede provocar el calentamiento, el humo, el fuego o la explosión de la batería.

Entorno de carga

• Utilice la batería para apoyar la línea de carga de fabricación del cargador original de fábrica, no utilice la línea de carga de otro cargador de marca o modelo
• Cargue la batería a 10ºC — 40ºC para asegurarse de que no haya sustancias inflamables alrededor y una buena ventilación.
• Descripción del tiempo de carga: el tiempo de carga de la batería no debe exceder las 12 horas. La carga excesiva afectará a la vida útil de la batería y existen riesgos para la seguridad.
• La cantidad de batería del cargador aumenta rápidamente en la etapa inicial y lentamente en la etapa posterior. Este es el procedimiento establecido para la seguridad de la carga y es normal.
• Está estrictamente prohibido cargar al aire libre en caso de mal tiempo.
• Durante el proceso de carga, se descubre que la temperatura de la superficie de la caja de la batería es muy alta (superior a 55ºC), lo que indica que el paquete de baterías tiene problemas. Corte el suministro de energía inmediatamente y envíelo a la estación de reparación designada para su mantenimiento. Es normal que la superficie de la caja del cargador se caliente ligeramente (no más de 60ºC) durante el proceso de carga.

Entorno de almacenamiento

• Después de colocar la batería en el coche, consumirá lentamente la energía de la batería debido al trabajo del vehículo. El vehículo se puede mantener durante un máximo de dos meses El medidor muestra que la caída de la energía de la batería es normal.
• Cuando la batería no se utiliza durante un largo período de tiempo (más de un mes), asegúrese de quitarla de la bicicleta y cargar la batten/ a un estado medio lleno y lleno (después de descargar la batería, utilice el cargador durante 1,5-2 horas), y luego guárdela en una habitación fresca y dB/ (la mejor temperatura es de 5ºC—25ºC), y cárguela durante 1 hora cada tres meses.
• Las baterías y los cargadores deben almacenarse en un lugar limpio, seco y ventilado, lejos del contacto con sustancias corrosivas, lejos de fuentes de fuego y calor (debe ser inferior a 2 metros), lejos de sustancias inflamables y desconectar el cargador de la batería.
• La capacidad de almacenamiento más adecuada de la batería es del 50%. Si la batería es inferior al 10% o superior al 90%, el almacenamiento a largo plazo conducirá a una atenuación irreversible de la capacidad de la batería.
• Evite colocar la batería en un lugar arriesgado donde una caída pueda causar daños incontrolables a la batería y provocar fugas, calor, humo, fuego o explosión.

Mantenimiento y reparación

Instrucciones de mantenimiento y limpieza

• No enjuague con agua para evitar posibles accidentes causados por la humedad de las piezas electrónicas internas y el cableado;
• Utilice un limpiador neutro, limpie suavemente la suciedad de la superficie de la pintura o las piezas de plástico con un paño y, a continuación, límpiela con un paño seco.
• Utilice aceite lubricante para limpiar las piezas metálicas de la carrocería del coche para su mantenimiento.
• No engrase las piezas de los frenos para evitar fallos en los mismos y peligros.

Inspección regular

• Compruebe si el cierre está bien apretado y si las juntas de cada pieza son normales;
• Compruebe si el dibujo de la banda de rodadura del neumático exterior está desgastado y agrietado, si la presión de aire de los neumáticos delanteros y traseros es la adecuada y si el sistema de transmisión es suave;
• Compruebe si el sistema de frenos funciona con normalidad.

Método de almacenamiento del vehículo

• Cuando el producto no se utilice durante mucho tiempo, no lo guarde en el entorno exterior, con luz brillante y en el entorno bajo cero durante mucho tiempo. La distancia de la fuente de calor (equipo de calefacción, etc.) no debe ser inferior a 2 m;
• Guarde en un ambiente interior seco, limpio y bien ventilado con una temperatura entre 10ºC y 45ºC y una humedad relativa no superior al 90%;
• Si no utiliza el coche durante mucho tiempo, preste atención a la carga de la apuesta con regularidad (generalmente con unos dos meses de diferencia) para mantener el rendimiento de la batería;
• Este producto no debe estar en contacto con líquidos corrosivos para evitar cualquier impacto mecánico y presión.

Resolución de problemas

Precauciones de uso

Cumplir con las normas de tráfico y los consejos de seguridad

• Las personas menores de 16 años tienen prohibido conducir bicicletas eléctricas en la carretera;
• La velocidad máxima de una bicicleta eléctrica no debe superar los 15 km/h en el carril no motorizado.
  En las carreteras sin carriles no motorizados, debe conducir por el lado derecho de la calzada;
• No preste la bicicleta eléctrica no hará funcionar al personal para conducir, en caso de lesión;
• Las bicicletas eléctricas deben transportar personas o mercancías de acuerdo con las leyes y reglamentos,
• Se recomienda llevar casco y prestar atención a la seguridad en la conducción; No conduzca con una mano o con ambas manos fuera del manillar;
• Cuando conduzca con tiempo lluvioso y nevado, la distancia de frenado se ampliará. Reduzca la velocidad y camine lentamente. Evite viajar con mal tiempo, como lluvia intensa.

Consejos de seguridad para el uso de vehículos eléctricos.

• No aparcar en vestíbulos de edificios, escaleras de evacuación, pasillos y salidas;
• Las bicicletas eléctricas no deben cargarse ni aparcarse en edificios residenciales, la carga debe estar lejos de materiales combustibles, el tiempo de carga no debe ser demasiado largo.
• El uso y el mantenimiento adecuados de las baterías, las baterías od no deben desmontarse sin autorización, deben ser organizadas por los departamentos profesionales pertinentes para su recuperación;
• Comprender el uso seguro del cargador y el lenguaje de advertencia; Al reemplazar el cargador; debe coincidir con el modelo de la batería;
• No enjuague con agua para evitar posibles accidentes causados por la humedad de las piezas electrónicas internas y el cableado.
• Al ajustar el manillar o los sillines, se debe tener cuidado de no exponer las marcas de la línea de seguridad de las elevaciones y los sillines (cuando).

Preparar antes de montar

• Circuito de alimentación, la iluminación es buena.
• Si los frenos delanteros y traseros funcionan con normalidad.
• Si el manillar y las ruedas delanteras y traseras están en un estado apretado.
• Si la presión de los neumáticos es normal.
• Compruebe que el reflector no esté contaminado antes de circular.

Diagrama de la posición del código del vehículo

Diagrama esquemático eléctrico

*El circuito del punto de caída UTILIZA un seguro tipo enchufe de 25A;
*El circuito de carga UTILIZA un seguro tipo enchufe de 5A;

En la condición de plena potencia, la resistencia es de 75 kg, la temperatura es de unos 25ºC, el entorno de la carretera plana sigue sin viento, y la condición de conducción se mide a una velocidad uniforme de 15 km/h en el modo de ahorro de energía. La resistencia real será diferente debido a factores como la carga, la temperatura, la velocidad del viento, la superficie de la carretera y los hábitos de funcionamiento.

Número de servicio: 400 182-9808
