Manual de TPMS de Autel

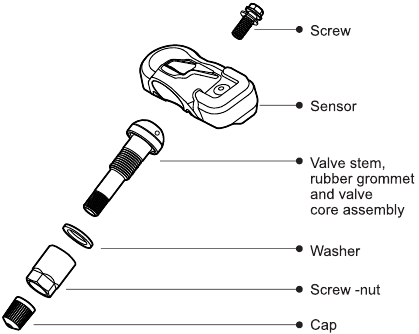

VISTA EXPLORADA DEL SENSOR

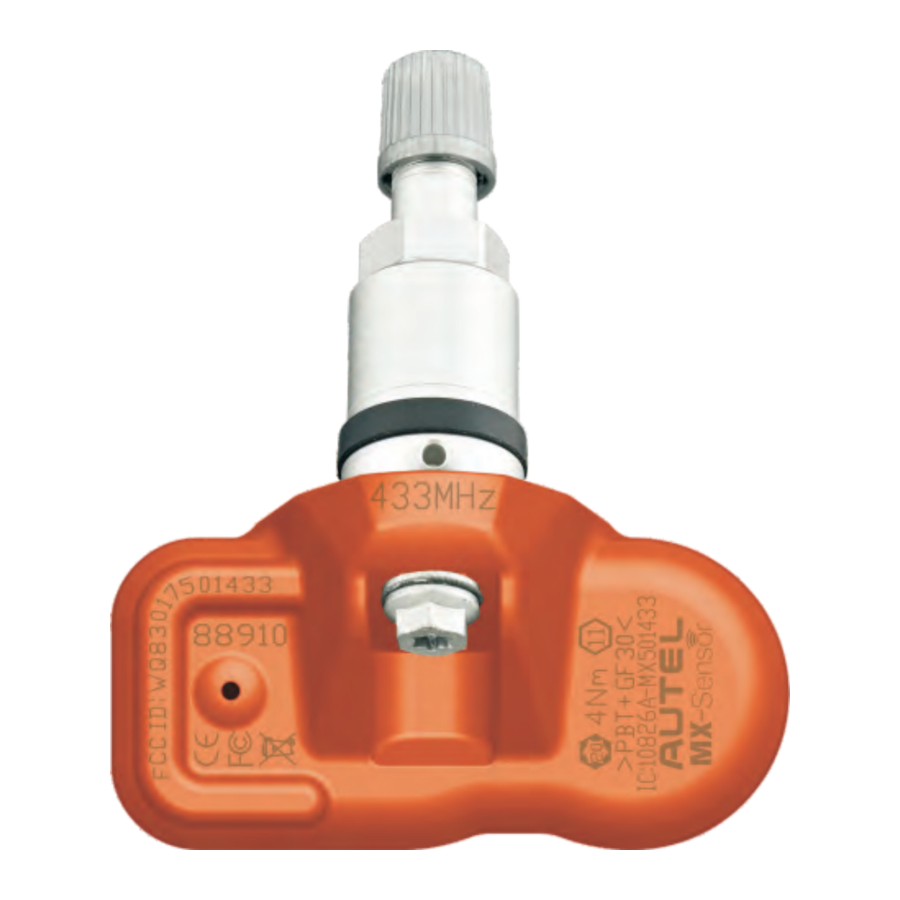

Datos técnicos del sensor

Cada vez que se repara o desmonta un neumático, o si se retira o reemplaza el sensor, es obligatorio reemplazar el casquillo de goma, la arandela, la tuerca y el núcleo de la válvula con nuestras piezas para garantizar un sellado adecuado. Es obligatorio reemplazar el sensor si está dañado externamente. Par de apriete correcto de la tuerca del sensor: 4 Newton-metros.

GUÍA DE INSTALACIÓN

Antes de utilizar o mantener esta unidad, lea atentamente estas instrucciones, prestando especial atención a las advertencias y precauciones de seguridad. Utilice esta unidad de forma correcta y con cuidado. No hacerlo puede causar daños y/o lesiones personales e invalidará la garantía.

1. Aflojar el neumático
   Retire el tapón y el obús de la válvula y desinfle el neumático. Utilice el destalonador para liberar el talón del neumático.

   El destalonador debe estar orientado hacia la válvula.

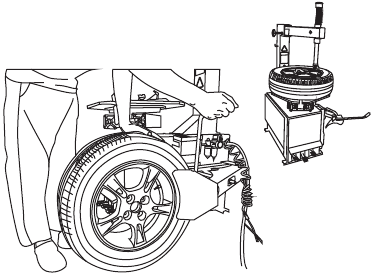

2. Desmontaje del neumático
   Sujete el neumático en la máquina de desmontar neumáticos y ajuste la válvula a la 1 en punto con relación al cabezal de separación de neumáticos. Inserte la herramienta para neumáticos y levante el talón del neumático sobre el cabezal de montaje para desmontar el talón.

   Esta posición inicial debe observarse durante todo el proceso de desmontaje.

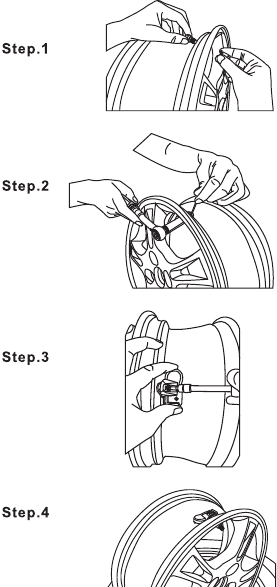

3. Desmontaje del sensor
   Con un destornillador, retire el tornillo de fijación y el sensor del vástago de la válvula. A continuación, afloje la tuerca y retire la válvula.

4. Montaje del sensor y la válvula
   Deslice el vástago de la válvula a través del orificio de la válvula de la llanta. Apriete la tuerca de seguridad a 4,0 Nm con la ayuda del pasador de posicionamiento. Monte el sensor y el vástago de la válvula con un tornillo. Sujete el cuerpo del sensor contra la llanta y apriete el tornillo.

5. Montaje del neumático
   Coloque el neumático en la llanta, asegurándose de que la válvula esté orientada hacia el cabezal de separación en un ángulo de 180°. Monte el neumático sobre la llanta.


INSTRUCCIONES DE SEGURIDAD

Antes de instalar el sensor, debe leer atentamente las instrucciones de instalación y seguridad. Por razones de seguridad y para un funcionamiento óptimo, recomendamos que cualquier trabajo de mantenimiento y reparación sea realizado únicamente por expertos capacitados y de acuerdo con las directrices del fabricante del vehículo. Las válvulas son piezas relevantes para la seguridad que están destinadas únicamente a la instalación profesional. No hacerlo puede provocar que el sensor TPMS del vehículo no funcione correctamente. AUTEL no asume ninguna responsabilidad en caso de instalación defectuosa o incorrecta del producto.

• Los conjuntos de sensores TPMS son piezas de repuesto o de mantenimiento para vehículos que tienen un TPMS instalado de fábrica.
• Asegúrese de programar el sensor con las herramientas de programación de sensores AUTEL para la marca, el modelo y el año específicos de su vehículo antes de la instalación.
• No instale sensores TPMS programados en ruedas dañadas.
• Para garantizar una función óptima, el sensor solo puede instalarse con válvulas y accesorios originales proporcionados por AUTEL.
• Una vez finalizada la instalación, pruebe el sistema TPMS del vehículo utilizando los procedimientos descritos en la guía del usuario del fabricante original para confirmar la correcta instalación.

Correo electrónico: sales@auteltech.com
Web: www.auteltech.com
