Lightware Serie UCX Manual

Introducción

Este documento fue creado para ayudar a los integradores durante el proceso de instalación y configuración de la Solución de Seguimiento de Voz.

Los componentes principales del sistema son:

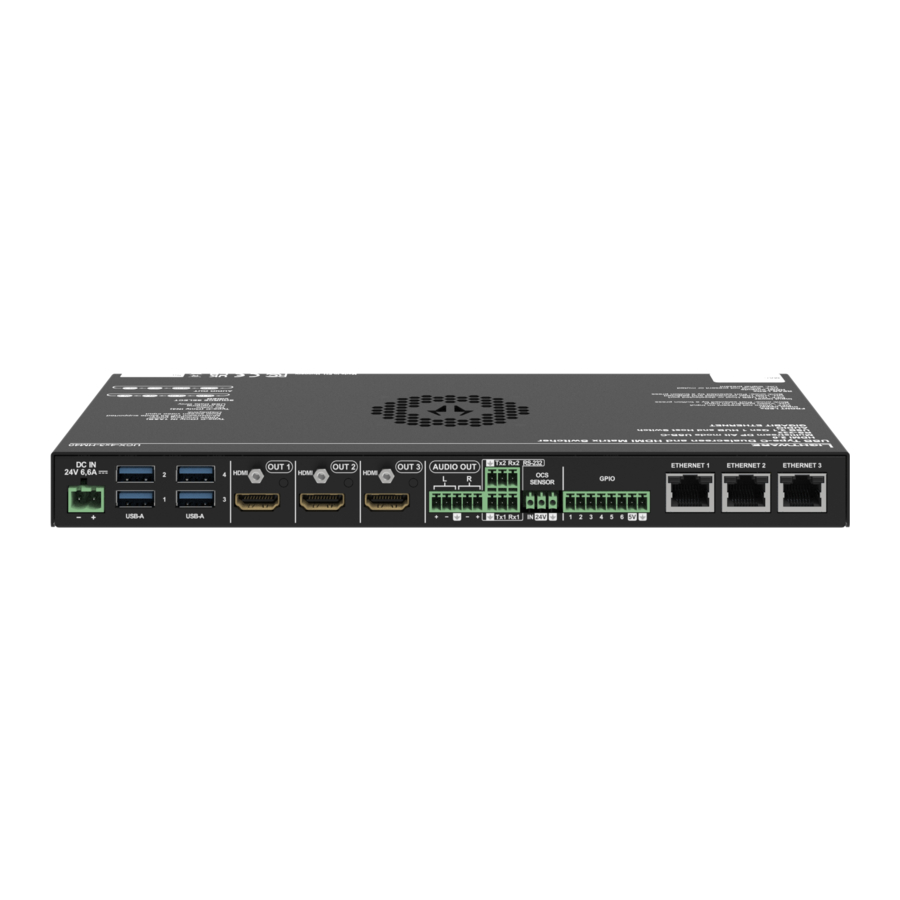

Lightware UCX series Universal Matrix Switcher (Conmutador de matriz universal Lightware serie UCX),
Micrófono de techo Sennheiser TCC2,
Cámara PTZ, que se puede controlar a través del protocolo Visca.
Cámara para toma general de la habitación.
INOGENI CAM230 Conmutador multicámara USB y HDMI

La automatización de la sala se realiza mediante Lightware Advanced Room Automation (LARA) (Automatización avanzada de salas Lightware (LARA)). Es un sistema modular que incluye controladores para el equipo utilizado en el sistema. En nuestro caso, el controlador TCC2, un controlador de protocolo Visca y dos paneles de usuario que facilitan la configuración.

Descripción general de la solución

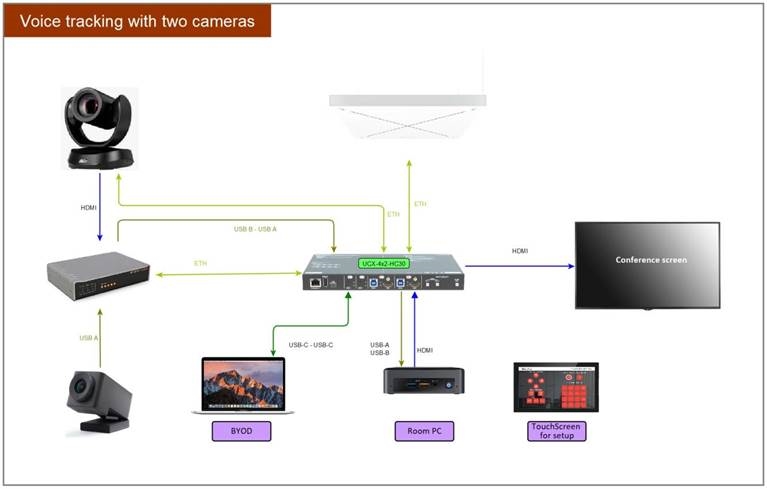

La solución Voice Tracking PTZ Control (Control PTZ de seguimiento de voz) proporciona control automático de la cámara basado en la información vectorial proporcionada por el conjunto de micrófonos de techo Sennheiser TCC2.

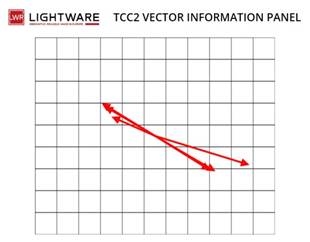

Captura de pantalla de las zonas de Sennheiser Cockpit:

El principio básico de funcionamiento es consultar la información de dirección de la fuente de sonido del micrófono TCC2. De acuerdo con la información vectorial proveniente del micrófono, el algoritmo de la configuración de LARA intenta elegir un preajuste de cámara de los previamente almacenados que mejor se adapte. Si alguna de la información vectorial almacenada coincide con el vector actual, el preajuste correspondiente se recupera de la cámara, apuntándola a la persona que habla.

La unidad Sennheiser TCC2 incluye 28 cápsulas de micrófono omnidireccionales. Esto permite que el micrófono determine la posición de la persona que habla actualmente en la sala de reuniones en cualquier momento. Se indica en el panel de vectores de la configuración de LARA, lo que ayuda a los integradores en el proceso de configuración.

La configuración del preajuste de la cámara se puede realizar utilizando el panel PTZ Camera Control (Control de cámara PTZ) de la configuración de LARA:

Instalación y configuración

Instalación

Requisitos mínimos de equipamiento para la solución:

• Lightware UCX series Universal Matrix Switcher (FW: v2.9.0b6)
• Sennheiser TCC2 ceiling microphone array (FW: 1.8.0)
• Cámara PTZ controlable mediante protocolo VISCA
• Cámara para toma de vista general
• INOGENI CAM230 conmutador multicámara USB y HDMI (FW: 2.2)
• Conmutador de red Ethernet
• Cables

Una vez que las unidades están conectadas, es necesario configurar las propiedades de audio del micrófono Sennheiser TCC2. El ajuste del sistema puede depender de las necesidades del cliente, sin embargo, Sennheiser recomienda tratar la sala para lograr una mayor precisión.

Antes de comenzar a configurar la solución Voice Tracking Solution, configure el micrófono.

Puede encontrar más información aquí: https://en-us.sennheiser.com/tcc2

Consulte la información más reciente sobre el conmutador de vídeo sin fisuras aquí: https://inogeni.com/product/cam230/

Antes de cargar y configurar Voice Tracking Solution, descargue el firmware más reciente de https://lightware.com/. Actualice su UCX series Universal Matrix Switcher y active LARA.

Configuración

Iniciar LARA, Cargar configuración

Inicie una nueva ventana del navegador e inicie LARA. Por ejemplo: https://192.168.1.88/lara

La dirección IP es: IP del dispositivo matricial UCX series.

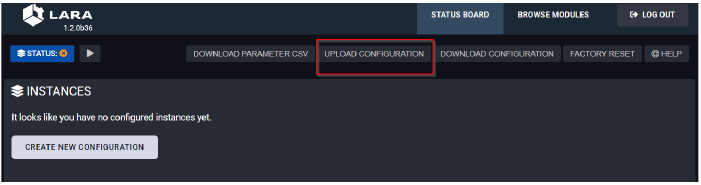

Elija: UPLOAD CONFIGURATION (CARGAR CONFIGURACIÓN)

Información de la barra de estado

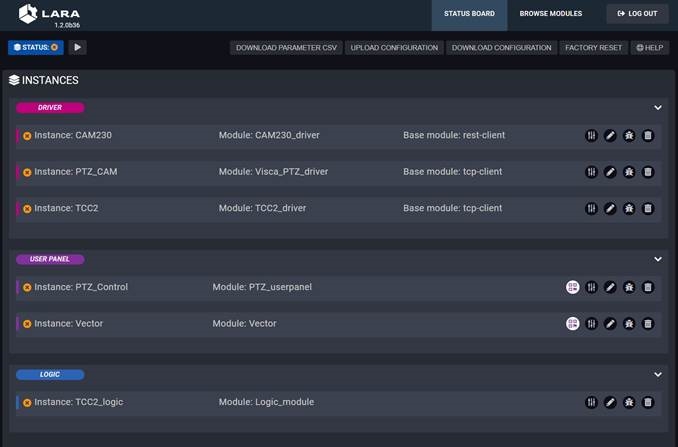

Después de cargar e iniciar la configuración, la placa de estado muestra el estado actual de la configuración:

Después de cargar la configuración, puede ver marcas X naranjas en cada campo de instancia. Esto significa que LARA aún no se está ejecutando. Antes de ejecutar la configuración, se deben establecer los parámetros de la instancia.

La configuración de parámetros se puede realizar abriendo la sección de parámetros de cada instancia con este icono:

Configuración de los parámetros de la instancia TCC2

Primero configure la dirección IP del micrófono TCC2.

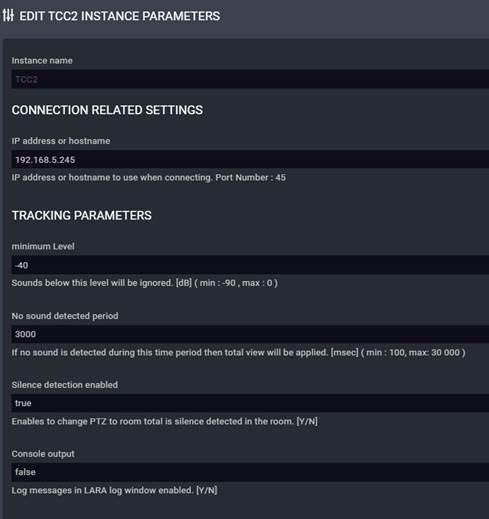

Sección TRACKING PARAMETER (PARÁMETRO DE SEGUIMIENTO):

Minimum level (Nivel mínimo):
Es posible determinar el nivel mínimo de presión sonora que se debe considerar. El vector, que contiene un valor de nivel de presión sonora más bajo que el umbral, se ignorará. Establecer este parámetro bajo resulta en un sistema más sensible, para ignorar el ruido de la sala, establezca un umbral más alto.

No sound detected period (Período sin sonido detectado):
Hay detección de silencio incorporada. Si no hay ningún vector válido proveniente del micrófono hasta un período de tiempo determinado, por ejemplo: 10 segundos, el sistema selecciona la entrada de cámara de vista general fija del conmutador de vídeo sin fisuras.

Silence detection enabled (Detección de silencio habilitada):
Esto habilita la función Silence Detection (Detección de silencio), que activa la toma total de la sala en caso de silencio en la sala.

Configuración de los parámetros de la instancia PTZ_CAM

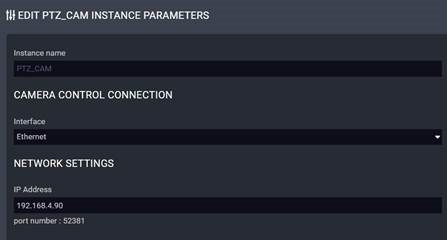

Es posible elegir las opciones de control Ethernet (UDP) o RS232.
En caso de Ethernet, configure la dirección IP de la cámara.

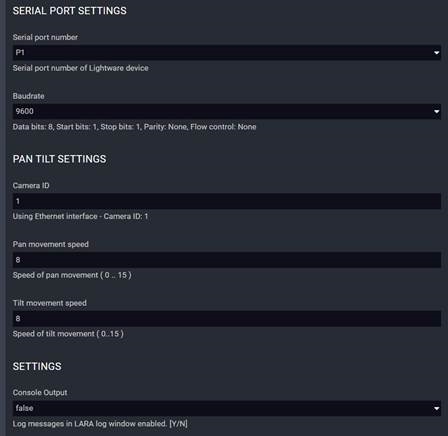

Después de elegir la opción RS232, configure la velocidad de baudios que coincida con la configuración de la cámara y el número de puerto RS232 de la matriz UCX series conectada a la cámara PTZ.

La velocidad de movimiento PTZ se puede ajustar en PAN TILT SETTINGS (CONFIGURACIÓN DE INCLINACIÓN PANORÁMICA). La configuración de velocidad se utiliza durante los ajustes manuales de la cámara a través del panel de la cámara PTZ.
La configuración de salida de la consola habilita los mensajes de registro de la consola LARA. Ayuda a seguir la operación y ayuda a la depuración.

Configuración de los parámetros de la instancia CAM230

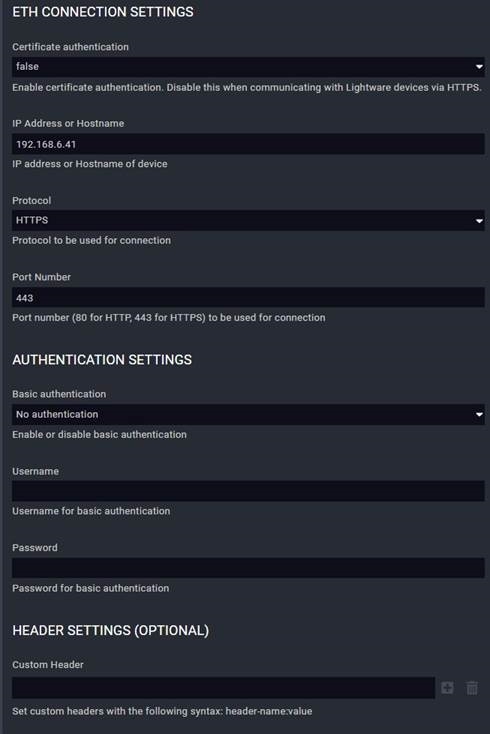

El dispositivo INOGENI CAM230 se controla a través de ethernet. Se debe configurar la dirección IP para el dispositivo. Si no se utiliza ninguna autenticación, deje esos ajustes en blanco.
Consulte el Manual del usuario del dispositivo CAM230.

Configuración de los parámetros de la instancia TCC2_logic

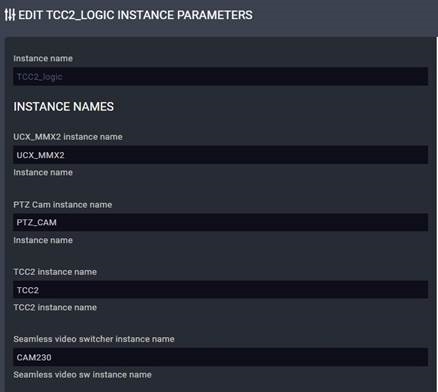

Varios números de parámetros brindan al integrador la máxima flexibilidad para personalizar la aplicación según lo requiera el cliente.

La sección anterior enfatiza que se deben establecer los nombres de las instancias para que la comunicación sea posible entre los módulos LARA.

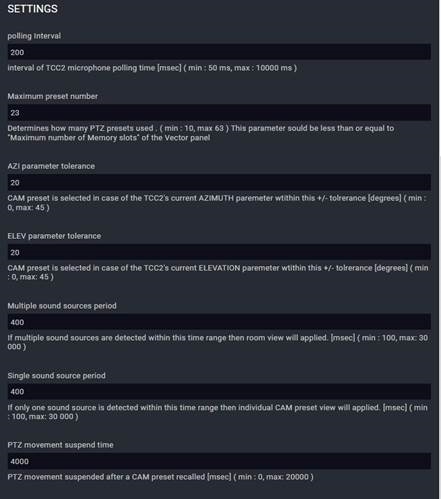

Polling interval (Intervalo de sondeo):
Polling interval (Intervalo de sondeo) establece la velocidad de consulta del vector de TCC2. Una velocidad más baja (período de tiempo más largo) ralentiza la operación, una velocidad más alta (período de tiempo más corto) acelera.

Maximum preset number (Número máximo de preajustes):
De forma predeterminada de fábrica, hay 63 ranuras de memoria preparadas para información vectorial en el sistema.
Dependiendo de la aplicación, es posible determinar cuántos ajustes de cámara se necesitarán para un funcionamiento sin problemas. Aumentar el número de preajustes/memoria vectorial de la cámara nos permite cubrir toda el área de la sala con mayor precisión. Un gran número de preajustes/memoria vectorial de la cámara ayuda a la precisión, pero puede ralentizar el sistema dependiendo de los otros parámetros a continuación.

AZI parameter tolerance (Tolerancia del parámetro AZI):
Este parámetro define la precisión del azimut (horizontal) medida en grados.
Hint (Consejo): La tolerancia predeterminada de 20 grados puede proporcionar la precisión adecuada en los casos en que las personas están sentadas en sus sillas durante la reunión.

ELEV parameter tolerance (Tolerancia del parámetro ELEV):
Este parámetro define la precisión de la elevación (vertical) medida en grados.

Hint (Consejo): La tolerancia predeterminada de 20 grados puede proporcionar la precisión adecuada en los casos en que las personas están sentadas en sus sillas durante la reunión.

Multiple Sound sources period (Período de múltiples fuentes de sonido):
Este parámetro define el período de tiempo. Si varios vectores llegan desde diferentes direcciones dentro de este período (se detecta una fuente diferente de sonido/habla), la situación se evalúa como una multitud hablando, lo que indica que se debe llamar al preajuste de la cámara de vista total de la sala (preajuste 0).

Single sound source period (Período de una sola fuente de sonido):
Si la información vectorial indica continuamente que no hay otra fuente de sonido durante este período, el algoritmo evaluará que una persona está hablando, por lo que apuntará la cámara PTZ al orador.
El parámetro determina la duración de este período de tiempo.

PTZ movement suspend time (Tiempo de suspensión del movimiento PTZ):
De acuerdo con este valor de parámetro, el sistema suspende cada movimiento de la cámara PTZ para mejorar el funcionamiento suave y sin problemas. Los movimientos rápidos de la cámara PTZ pueden causar molestias a los participantes en la sala, así como en línea.
Se recomienda permanecer en una toma en particular con la cámara durante un tiempo antes de cambiar el preajuste de la cámara. Este valor es responsable de este período.

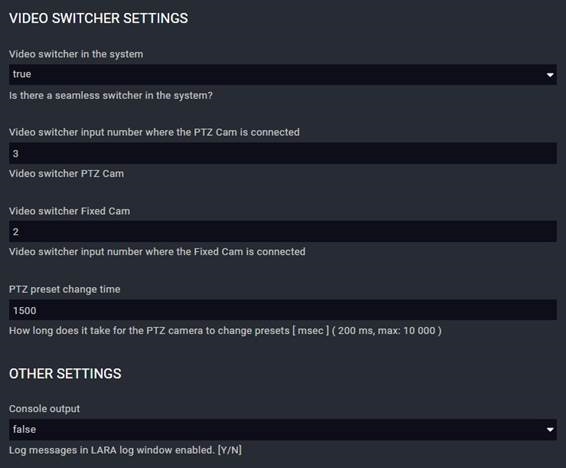

Video switcher in the system (Conmutador de vídeo en el sistema)
Si el sistema contiene un conmutador de vídeo sin fisuras, configure esto en verdadero, si no, configure esto en falso. Si es falso, conecte la cámara USB a una de las entradas USB de la matriz UCX/MMX2.

Video switcher input number where the PTZ Cam is connected (Número de entrada del conmutador de vídeo donde está conectada la cámara PTZ):
El número de entrada del conmutador de vídeo sin fisuras donde está conectada la cámara PTZ.

Video switcher Fixed Cam (Cámara fija del conmutador de vídeo):
El número de entrada del conmutador de vídeo sin fisuras donde está conectada la cámara PTZ.

Console output (Salida de consola):
Esta configuración habilita los mensajes de registro de la consola LARA. Ayuda a seguir la operación y ayuda al depurar.

Hint (Consejo):
Puede ser una iteración para encontrar el número necesario y suficiente de preajustes para mantener la reacción rápida del algoritmo y cubrir la sala con suficientes tomas de cámara, mientras se evita la interrupción no deseada de la operación que puede causar un funcionamiento incontrolado de la cámara PTZ.

Finalización de la configuración de los parámetros

Después de configurar todos los parámetros necesarios, presione iniciar:

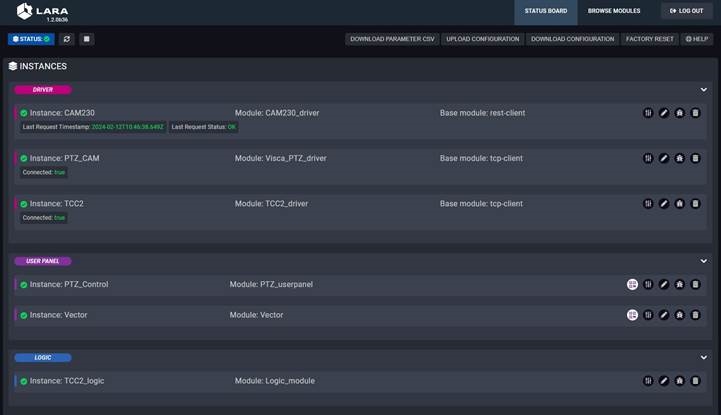

Si la configuración se ejecuta y la configuración de la dirección IP se realiza correctamente, todos los signos de estado deben ser verdes en el lado izquierdo de la sección de estado de cada instancia:

Ahora el sistema está listo para comenzar a configurar el algoritmo de Voice Tracking (Seguimiento de voz).

Funcionamiento

Configuración del seguimiento de voz

Ajustes de la memoria vectorial

Las memorias vectoriales se pueden almacenar/recuperar/eliminar con el Panel Vectorial.
Por favor, permanezca en silencio en la sala durante el período de configuración.

Una forma de configurar los vectores es la siguiente:

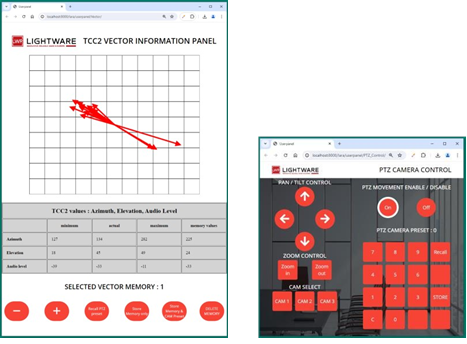

• tome una tablet/laptop con el panel de control de Información Vectorial y PTZ abierto: /La tablet/laptop debe estar conectada a la misma LAN donde están conectados los dispositivos.

• Desactive el movimiento automático de la cámara PTZ en el panel PTZ.

• Desactive la detección de silencio en la instancia TCC2:

• Apunte su cámara PTZ al lugar de la fuente de sonido con la ayuda de los botones del panel PTZ. (por ejemplo: encuéntrese en el monitor de la cámara)

• Borre el panel vectorial actualizando la página del navegador.

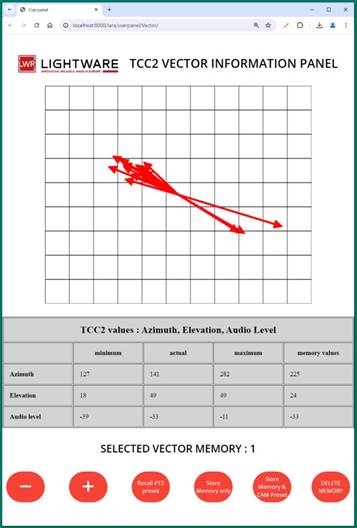

• Seleccione el número de preset en el panel Vectorial con el botón +/-

• Hable en voz alta hasta que aparezcan los vectores en el panel.

• Si una fuente de sonido (el vector en el panel, su lugar en la sala) y la imagen de la cámara coinciden con sus requisitos, en otras palabras, los vectores muestran la misma dirección, entonces presione "Store Memory" (Almacenar memoria) solamente o "Store Memory & CAM Preset" (Almacenar memoria y preajuste CAM). Esto almacenará el vector o el vector y el preajuste de la cámara respectivamente en la ranura de memoria seleccionada y el preajuste PTZ.
  El vector de ubicación se almacena en la memoria de la matriz de la serie UCX, el preajuste de la cámara se guarda en la memoria de la cámara.

Ajustes preestablecidos de PTZ

Almacene una toma ingresando un número, por ejemplo, "1", y presione el botón "STORE" (ALMACENAR). Compruébelo presionando "1" "Recall" (Recuperar).
Componga tomas y cree preajustes de cámara para todos los lugares donde los oradores puedan estar presentes durante el uso de la sala.

Compruebe los preajustes individuales con la ayuda del teclado numérico en el panel PTZ. El número de "Selected Vector Memory" (Memoria vectorial seleccionada) y los números de preajuste PTZ deben estar emparejados.

Control manual de la matriz de video

Es posible verificar el conmutador sin fisuras con la ayuda del panel de control PTZ. Estos botones controlan la matriz de entrada del conmutador.

El movimiento PTZ debe estar desactivado para que estos botones funcionen.

Iniciando la operación

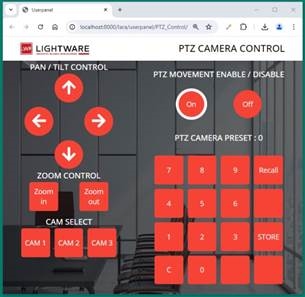

Habilite el movimiento PTZ en el panel PTZ:

Compruebe los preajustes individuales con la ayuda del teclado numérico en el panel PTZ o con el botón "Recall PTZ preset" (Recordar preajuste PTZ) del Panel de Información Vectorial.
Como prueba final, por favor, tome los lugares uno por uno, hable en voz alta y observe la imagen de la cámara. Si algo salió mal, repita los pasos anteriores. Es posible corregir cualquier ajuste de memoria almacenándolo nuevamente hasta que sea perfecto.

Resumen del principio de funcionamiento

El principio básico de la operación es consultar la información de la fuente de sonido desde TCC2. De acuerdo con la información vectorial proveniente del micrófono, el algoritmo de la configuración LARA encuentra un preajuste de cámara de los previamente almacenados que mejor se ajuste. Si alguna de la información vectorial almacenada coincide con el vector actual, el preajuste correspondiente se recupera de la cámara, apuntándola a la persona que habla.

Referencias

• Micrófono de techo TeamConnect Ceiling 2 | Sennheiser
• CAM230 | Inogeni
• Lightware Visual Engineering

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Lightware Serie UCX Manual

Idiomas disponibles
