Manual de programación de Fleck 5600 SXT

Programación digital

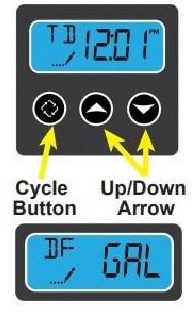

1. Para entrar en el modo de programación, primero debe configurar la hora a las 12:01 PM. Para ello, utilice la flecha arriba o abajo para cambiar la hora. Verá TD en la esquina superior izquierda cuando se esté configurando la hora.
   Después de configurar la hora a las 12:01 PM
   Nota: Debe estar en EM

   1. Pulse el botón Cycle (Ciclo) una vez
   2. Mantenga pulsados los botones de flecha arriba y abajo al mismo tiempo hasta que la pantalla cambie para que se parezca al Paso 2 a continuación.
2. Mantenga pulsadas las flechas arriba y abajo al mismo tiempo durante unos 3 a 5 segundos hasta que vea la configuración DF (Display Format) (Formato de visualización) GAL
   El valor de GAL debería aparecer como el valor predeterminado. Si no es así, utilice la flecha ARRIBA o ABAJO para seleccionar GAL.
   Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.
3. La siguiente configuración que verá es VT (Valve Type) (Tipo de válvula). Ajústelo a dF1b (Down flow 1 Backwash) (Flujo descendente 1 Retrolavado).
   Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

4. La siguiente configuración que verá es CT (Control Type) (Tipo de control). Ajústelo a fd (Metered Flow Delayed) (Flujo medido retardado).
   Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

5. La siguiente configuración que verá es NT (Number of Tanks) (Número de tanques). Ajústelo a 1.
   Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

6. La siguiente configuración que verá es C (Capacity) (Capacidad). Ajústelo a la capacidad de su sistema
   Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso,


7. La siguiente configuración que verá es H (Hardness) (Dureza). Consulte la información de su análisis de agua para este valor. Las válvulas deben estar en GPG (granos por galón).
   Nota: 1 GPG = 17,1 Mg/L
   Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

8. La siguiente configuración que verá es RS (Reserve Selection) (Selección de reserva). Ajuste el valor a SF.
   Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

9. La siguiente configuración que verá es SF (Safety Factor) (Factor de seguridad). El valor numérico que ve se refiere al porcentaje de reserva en el que se regenerará su sistema. Por ejemplo, si tiene un sistema que proporciona 1000 galones de agua blanda y establece el Factor de seguridad en 15 (15%), después de haber utilizado el 85%, su sistema se regenerará (RT - paso 11) en lugar de utilizar los 1000 galones antes de que se regenere. Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

10. La siguiente configuración que verá es DO (Day Override) (Anulación del día). Ajústelo a 14. Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

11. La siguiente configuración que verá es RT (Regen me) (Regeneración). De forma predeterminada, esto se establecerá en las 2:00 AM. Personalice esta hora de acuerdo con su horario en el que no utilizará agua ni otro retrolavado del sistema. Su sistema tarda un par de horas en regenerarse. Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

12. La siguiente configuración que verá es BW (Backwash) (Retrolavado). Ajuste el valor a 10. Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

13. La siguiente configuración que verá es BD (Brine Draw) (Extracción de salmuera). Ajuste el valor a 60. Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

14. La siguiente configuración que verá es RR (Rapid Rinse) (Enjuague rápido). Ajuste el valor a 10. Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.

15. La siguiente configuración que verá es BF (Brine Fill) (Llenado de salmuera). Consulte la tabla de llenado de salmuera a continuación. Pulse el botón Cycle (Ciclo) para avanzar al siguiente paso.
16. La siguiente configuración que verá es FM (Flow Meter) (Medidor de flujo). Ajuste el valor a PO.7 Pulse el botón Cycle (Ciclo) para aceptar y listo con la programación de su válvula.

    Brine Fill Setting (Ajuste de llenado de salmuera)	16k	24k	32k	40k	48k	64k	80k
    BF	3	5	6	8	10	12	8
