Manual del Aube RC840T
Aplicación

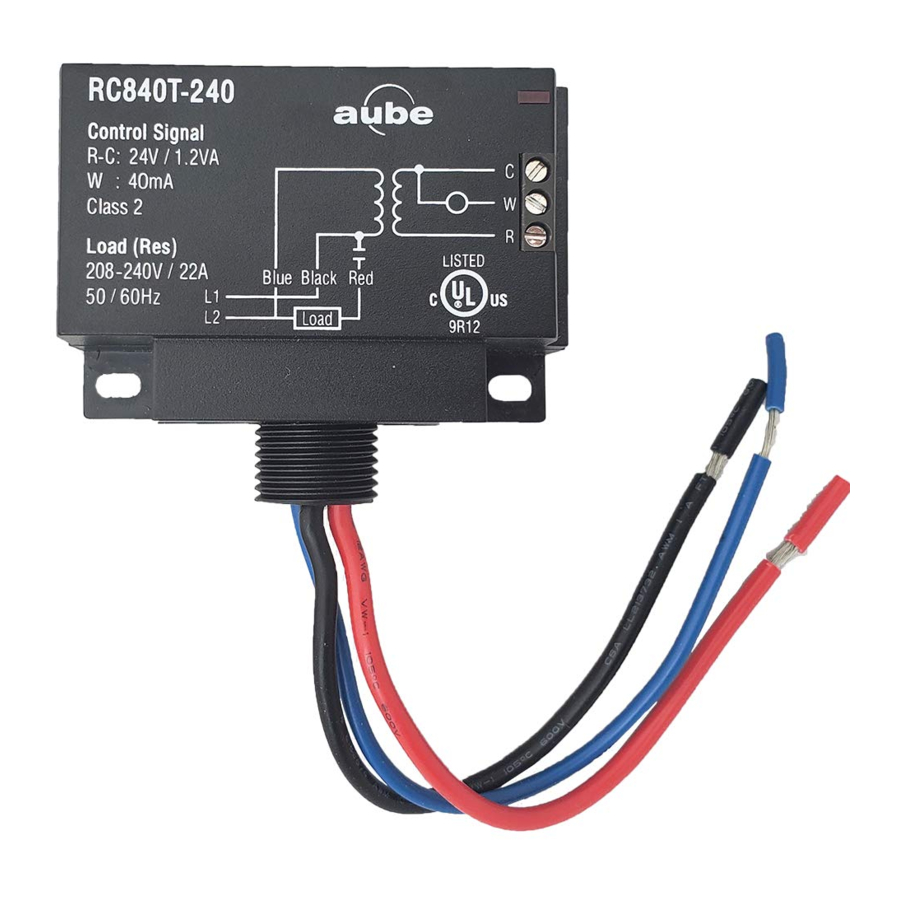

El relé de calefacción eléctrica RC840T está diseñado para controlar una carga resistiva de tensión de línea desde un termostato de baja tensión. El relé RC840T tiene un transformador de 24 V incorporado y es compatible con termostatos de 3 hilos (R, C, W), así como con termostatos mecánicos de 2 hilos y alimentados por batería.
El RC840T funciona de forma silenciosa y puede instalarse en dormitorios, salas de estar o cualquier otra zona ocupada sin molestar a los ocupantes. Cuando se solicita calor, el relé se activa inmediatamente; no hay retardo. Esto aumenta el control de la temperatura y el confort.
NOTA: No recomendado para regulación modulada de ciclo rápido. Para equipos de calefacción de ciclo rápido, se recomienda utilizar el relé de estado sólido RT850 o RT850T (transformador de 24 V integrado).
Instalación
El RC840T debe instalarse en una zona donde la temperatura esté entre -4°F y 140°F (entre -20°C y 60°C).

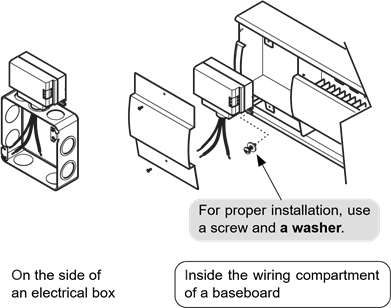

El RC840T puede instalarse en el lateral de una caja eléctrica o de un panel de distribución, o dentro del compartimento de cableado de un zócalo eléctrico.
- Todo el cableado debe cumplir con las normas del código eléctrico nacional y local.
- La instalación debe ser realizada por un electricista.
- Desconecte la fuente de alimentación antes de instalar el relé para evitar descargas eléctricas.
- Œ Fije el relé a la superficie de montaje utilizando los dos soportes de montaje. Utilice la tuerca de seguridad suministrada para fijar el relé a la caja de conexiones.
- Cablee el relé y conéctelo según los diagramas de cableado típicos (consulte las figuras 1 y 2).
- Ž Una vez que se haya completado el montaje y el cableado, restablezca la alimentación del sistema de calefacción y compruebe la instalación.
- Aumente la temperatura del termostato para activar el relé. Permita que el sistema funcione el tiempo suficiente para probar la instalación. Una vez que la instalación ha sido probada, ajuste la temperatura al punto de ajuste normal.
Diagramas de cableado típicos

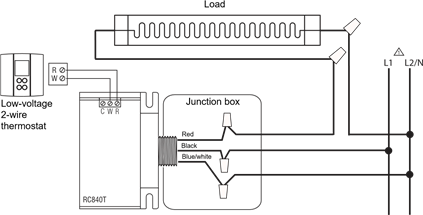

Figura 1: Conexión a un termostato de baja tensión de 2 hilos
Debe proporcionar una protección contra sobrecargas y desconectar según sea necesario.

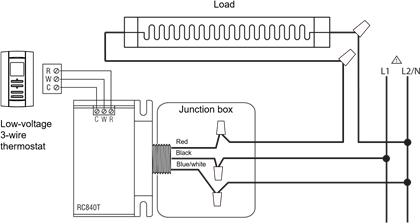

Figura 2: Conexión a un termostato de baja tensión de 3 hilos
Debe proporcionar una protección contra sobrecargas y desconectar según sea necesario.
Especificaciones eléctricas
Asegúrese de que las clasificaciones son adecuadas para su aplicación.
| Voltaje (VAC) | 120 | 208 | 240 | 277 | 347 |
| Carga resistiva (A) | 22 | 22 | 22 | 19 | 18 |
| Carga inductiva (HP) | 0.8 | 1.0 | 1.5 | ||
| FLA | 16 | 13 | 12 | ||
| LRA | 42 | ||||
| Señal de control | 24 VAC / 40 mA / 1.2 VA | ||||
Clasificaciones del transformador: 24 VAC / 1,2 VA / Clase 2
Temperatura ambiente de funcionamiento: -4°F a 140°F (-20°C a 60°C)
Almacenamiento ambiente: -40°F a 175°F (-40°C a 80°C)
Límites de humedad: 0 a 95% sin condensación
Peso neto: 11.5 oz. (326 g)
Tamaño del cable del terminal: 12 AWG

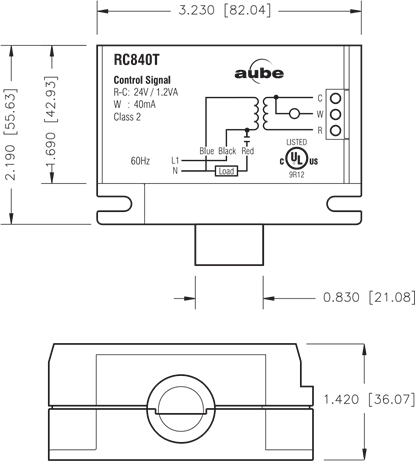

Dimensiones del RC840T
Las dimensiones se expresan en PULGADAS [MM]
