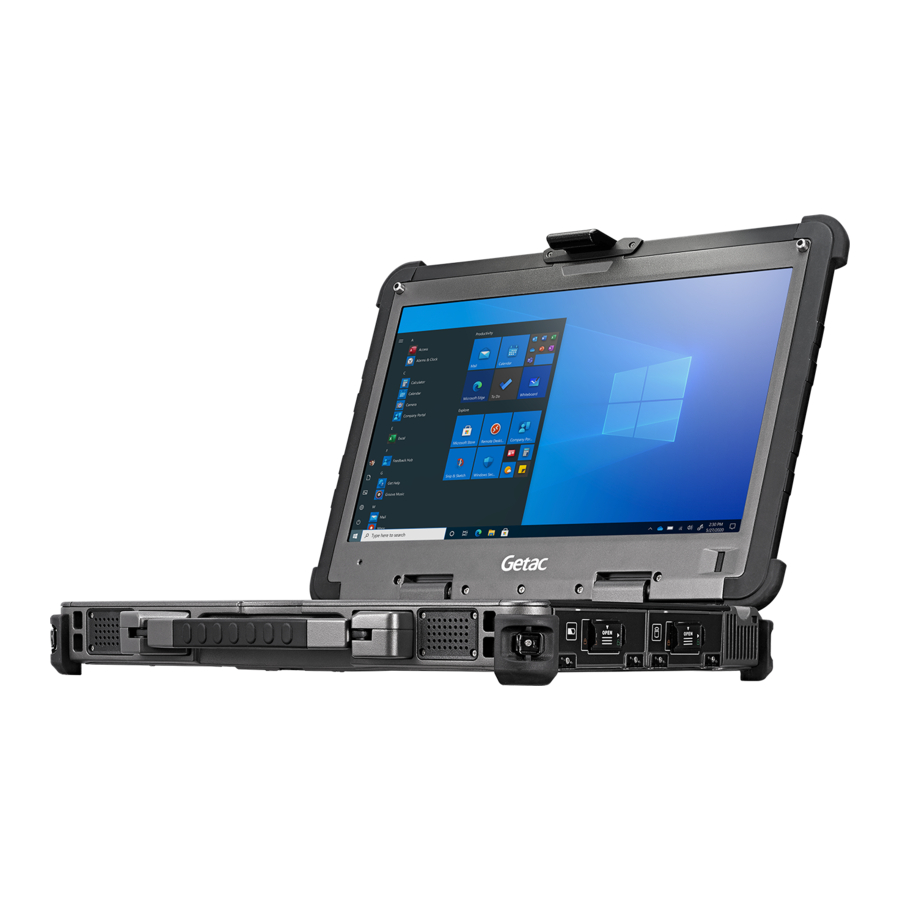

Manual del Getac X500

Descripción general

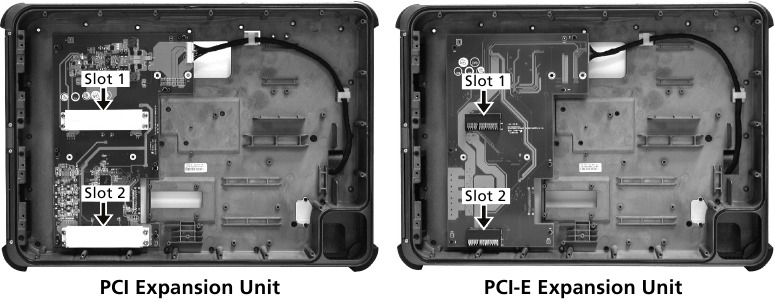

La unidad de expansión proporciona dos ranuras PCI o PCI-E (según su compra) para su X500. Las características de la unidad de expansión son:

• Dos ranuras PCI revisión 2.0
  - o -
  Dos ranuras PCI Express 1.0a
• La ranura 1 admite una tarjeta de longitud completa (tamaño ≤ 315 mm x 107 mm x 17 mm) o una tarjeta de 3/4 de longitud (tamaño ≤ 210 mm x 100 mm x 17 mm)
  La ranura 2 admite una tarjeta de 3/4 de longitud
• 10 W de potencia para cada ranura

Tenga en cuenta lo siguiente al usar una tarjeta adicional:

• Antes de usar una tarjeta adicional, se sugiere que envíe la tarjeta a Getac para una prueba de compatibilidad.
• La unidad de expansión PCI no es compatible con tarjetas adicionales "ATA 66".

Tenga en cuenta lo siguiente durante el proceso de instalación:

• Las instrucciones de instalación de este documento abarcan las unidades de expansión PCI y PCI-E, aunque las ilustraciones solo muestran la unidad de expansión PCI.
• Después de quitar los tornillos, asegúrese de guardarlos y recordar dónde se quitaron. Todos los tornillos son necesarios para su uso posterior.

Conexión al X500

Omita esta sección si su modelo de X500 viene originalmente con la unidad de expansión en la parte inferior.

Si ha comprado la unidad de expansión por separado, siga las instrucciones de esta sección para conectar la unidad de expansión a su X500.

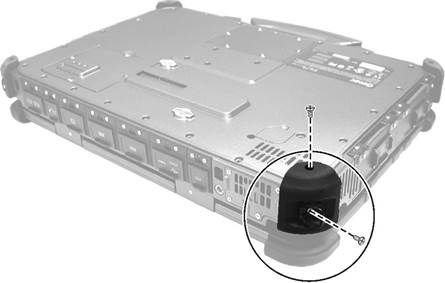

1. Coloque el X500 boca abajo. Desatornille dos tornillos para quitar temporalmente uno de los protectores de esquina (el que se indica a continuación).

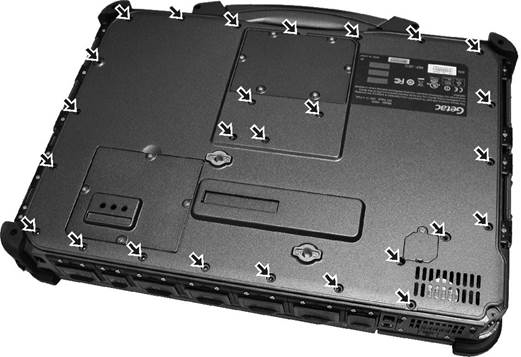

2. Desatornille 26 tornillos (vea las flechas a continuación) y separe la cubierta inferior del X500.

3. Vuelva a colocar el protector de esquina y dos tornillos.
4. Solo para los modelos X500 con módulo 3G:

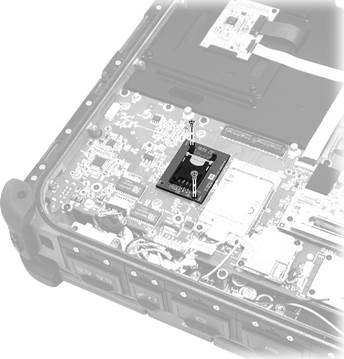

   Localice la placa de la tarjeta SIM. Desatornille dos tornillos y desconecte la placa de la placa base.

5. Solo para los modelos X500 con módulo 3G:

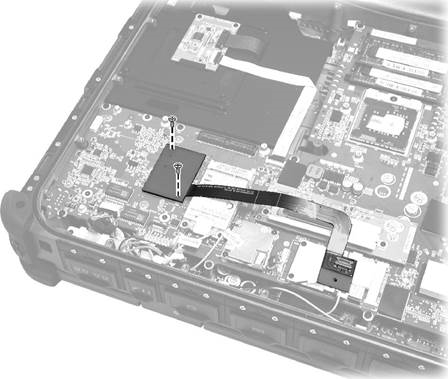

   Busque el FPC (circuito impreso flexible). Alinee el extremo correspondiente del FPC con el lugar donde estaba la placa de la tarjeta SIM y conecte el conector.
   Asegúrelo con dos tornillos (los tornillos del paso anterior).

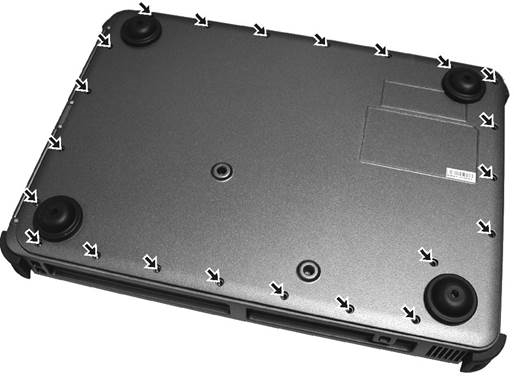

6. Coloque la unidad de expansión boca abajo. Desatornille 26 tornillos (vea las flechas a continuación) y separe la cubierta inferior de la unidad de expansión.

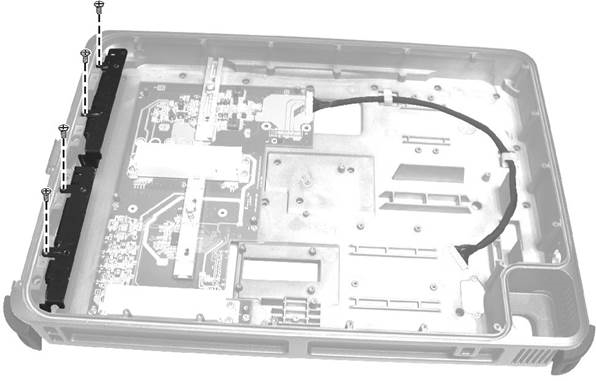

7. Desatornille 4 tornillos y separe los dos soportes.

8. Alinee y conecte la unidad de expansión al X500.
   Solo para los modelos X500 con módulo 3G:

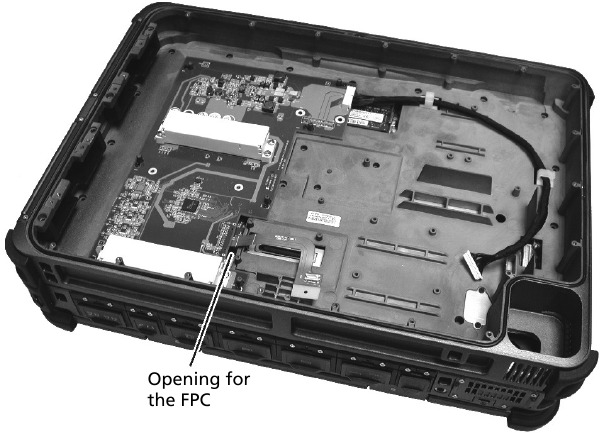

   Inserte el FPC a través de la abertura de la unidad de expansión.

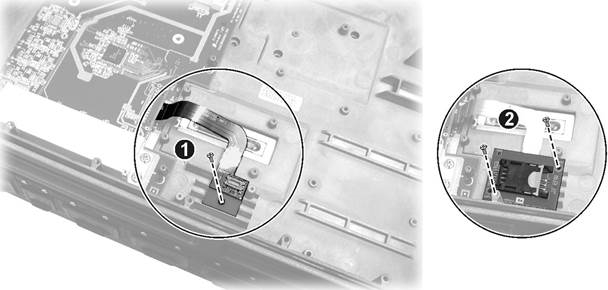

9. Solo para los modelos X500 con módulo 3G:
   Coloque el otro extremo del FPC en su lugar y asegúrelo con un tornillo (vea a continuación). A continuación, conecte la placa de la tarjeta SIM y asegúrela con dos tornillos (vea a continuación).

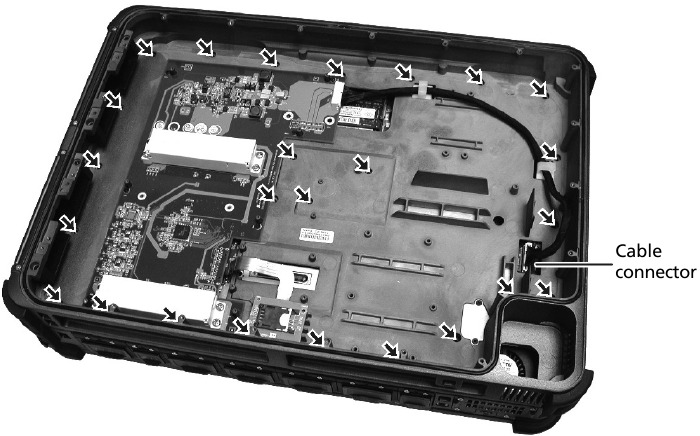

10. Asegure la unidad de expansión con 26 tornillos (los del paso 2) (vea las flechas a continuación).
    Conecte el conector del cable a la placa base.

11. Si tiene tarjetas adicionales para instalar ahora, continúe con el paso 4 en la siguiente sección.

Instalación de una tarjeta adicional

1. Separe la cubierta inferior de la unidad de expansión. (Consulte el paso 6 en la sección anterior).
2. Según la ranura que desee usar, quite su soporte desatornillando dos tornillos. Para una tarjeta de longitud completa, use la ranura 1 (la ranura superior). (Consulte el paso 7 en la sección anterior).

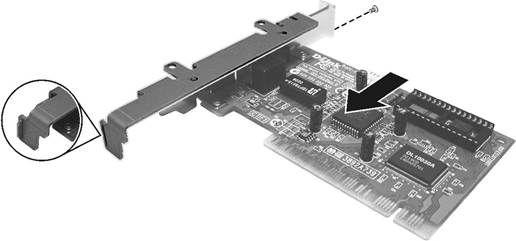

3. Alinee y conecte el soporte al soporte de la tarjeta adicional y apriete un tornillo.

4. Solo para la unidad de expansión PCI:
   Cada ranura PCI viene con un conjunto de riel/tornillo que ayuda a sujetar la tarjeta PCI en su lugar. Antes de insertar una tarjeta PCI, asegúrese de que el tornillo del riel (indicado en la siguiente figura) no esté en una posición que dificulte la instalación. Si lo está, afloje el tornillo y deslícelo más lejos de la ranura.

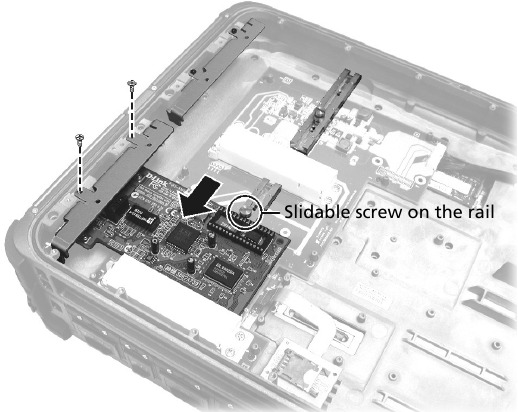

5. Alinee el conector de la tarjeta adicional con la ranura y presione firmemente hasta que el conector esté encajado. Asegure el soporte con dos tornillos (los tornillos del paso 2).
   Solo para la unidad de expansión PCI:
   Deslice el tornillo del riel hacia la tarjeta hasta que la ranura alrededor de la cabeza del tornillo sujete el borde de la tarjeta. A continuación, apriete el tornillo.

6. Vuelva a colocar la cubierta inferior y asegúrela con 26 tornillos (los tornillos del paso 1).

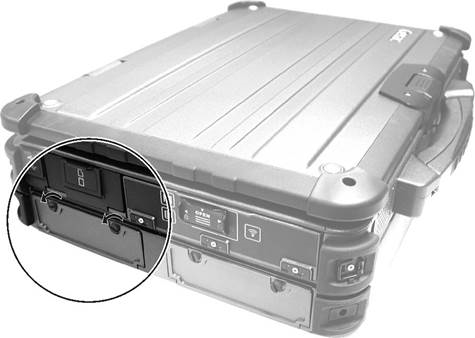

7. Para usar los conectores de E/S de su tarjeta adicional, abra la tapa de acceso aflojando dos tornillos con los dedos o con un destornillador de cabeza plana.
