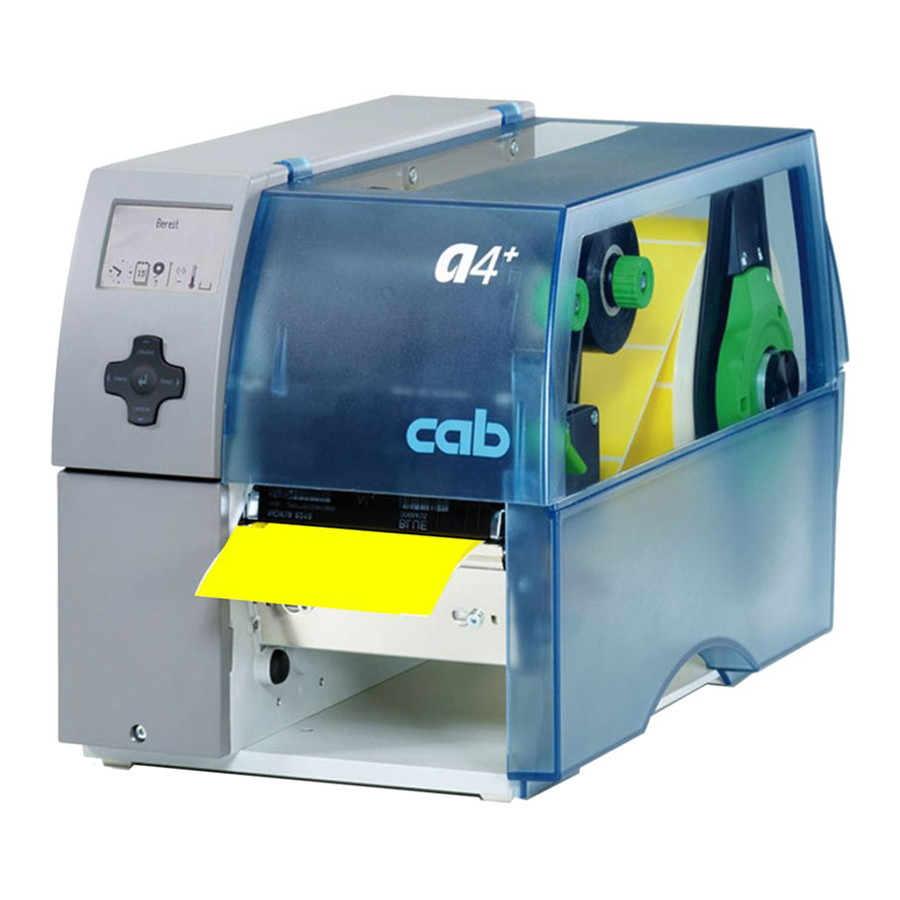

Manual del CAB A4+
Sustitución
La impresora está diseñada de forma que la sustitución del cabezal de impresión puede realizarse sin necesidad de ajustes.
Esto también se aplica al cambio entre cabezales de impresión con una resolución de 203 dpi y 300 dpi.
Ver Figs. 1-3

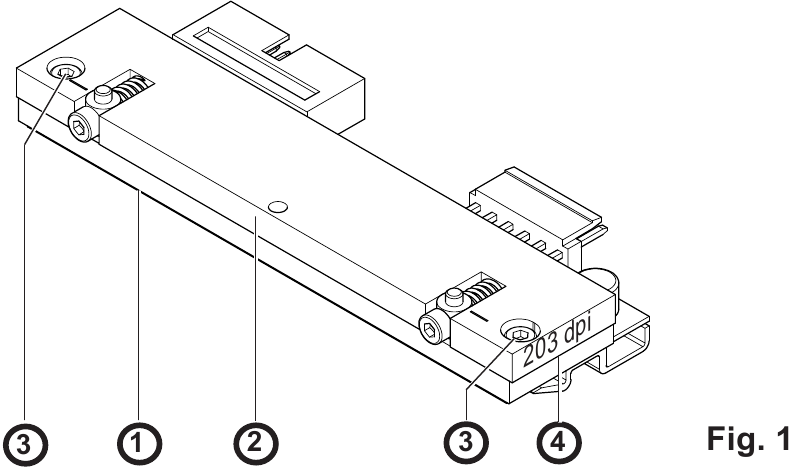

El cabezal de impresión (1) está fijado y alineado en una placa del cabezal (2).
No afloje los tornillos (3) que fijan el cabezal de impresión a la placa del cabezal.
Para facilitar la distinción entre los cabezales de impresión, una etiqueta (4) con información sobre la resolución del cabezal de impresión se encuentra en la placa del cabezal.
- Retire el material de la impresora.

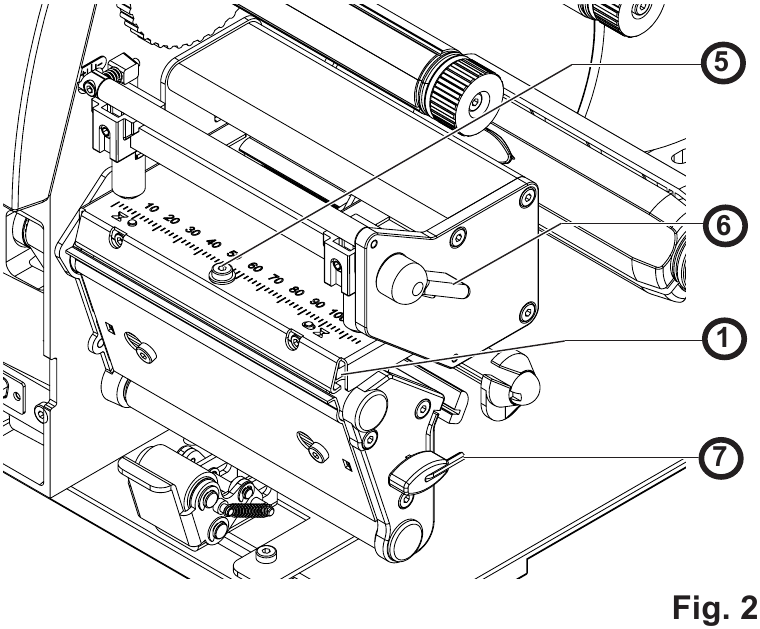

- Gire la palanca (6) a la posición que se muestra en la figura 2. El conjunto del cabezal de impresión se bloquea en esta posición.
- Afloje el tornillo de bloqueo del cabezal de impresión (5). Utilice la llave Allen (7).
- Gire la palanca (6) en sentido contrario a las agujas del reloj hasta que se detenga. Así podrá desbloquear y levantar el conjunto del cabezal de impresión.
- Retire el cabezal de impresión (1) del carro del cabezal de impresión.

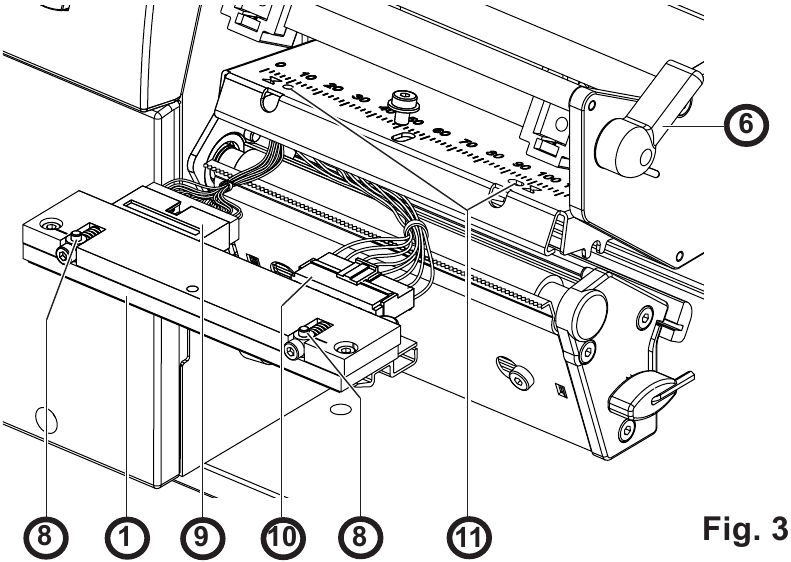

- Desconecte con cuidado el cabezal de impresión (1) de los conectores de los cables del cabezal de impresión (9 y 10).
- Conecte el nuevo cabezal de impresión a los cables.
- Coloque el cabezal de impresión en el conjunto del cabezal de impresión e inserte los pines (8) en los orificios (11).
Compruebe que los pines (8) están correctamente insertados en los orificios (11) y que el cabezal de impresión está asegurado en el conjunto del cabezal de impresión. En caso contrario, el carro podría resultar dañado.
- Gire de nuevo la palanca (6) a la posición que se muestra en la figura 2. ¡Observe la posición correcta del cabezal de impresión!
- Introduzca y apriete completamente el tornillo de bloqueo (5).
Precauciones de seguridad
¡Desconecte el enchufe de la toma de corriente antes de empezar!
¡Proteja el cabezal de impresión contra daños por descarga electrostática!
- Coloque la impresora sobre una superficie conductora conectada a tierra.
- ¡Conéctese a tierra durante la sustitución del cabezal de impresión, por ejemplo, utilizando una pulsera antiestática conectada a tierra!
- ¡No toque las clavijas de conexión del cabezal de impresión con los dedos!
¡Asegúrese de que la superficie de cristal del cabezal de impresión no entre en contacto con objetos afilados y duros ni con su mano!
Los cabezales de impresión A4+ no se pueden utilizar para la impresora A4.3+.
