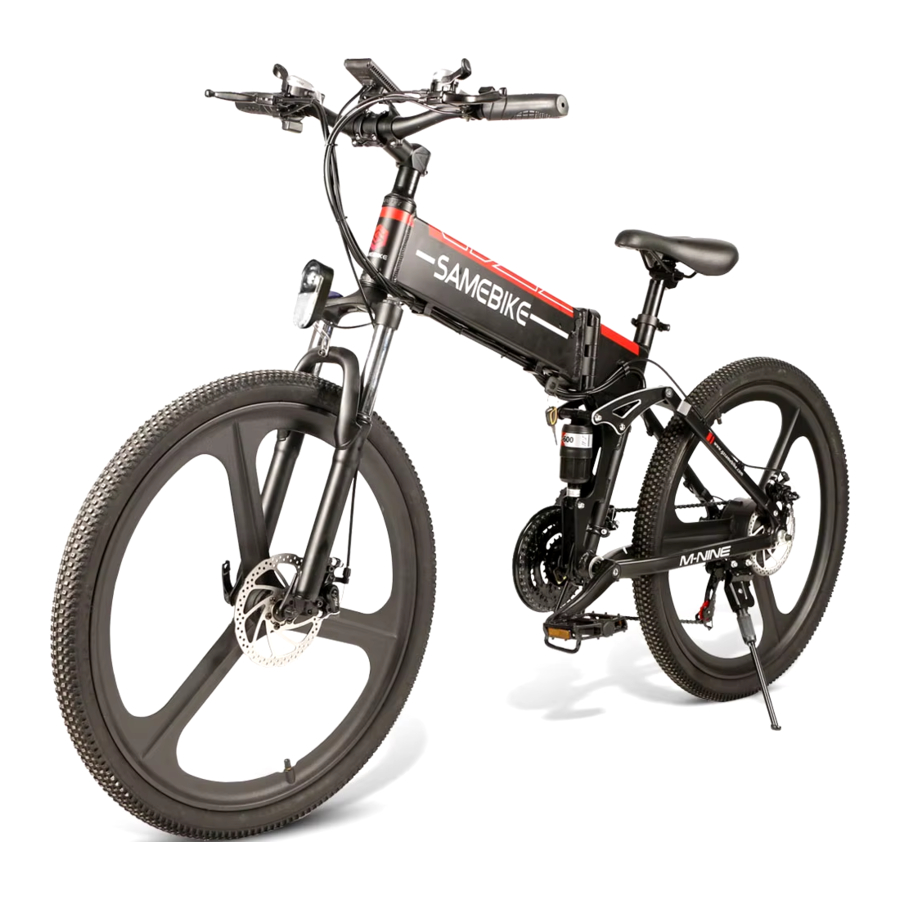

Manual de Samebike LO26

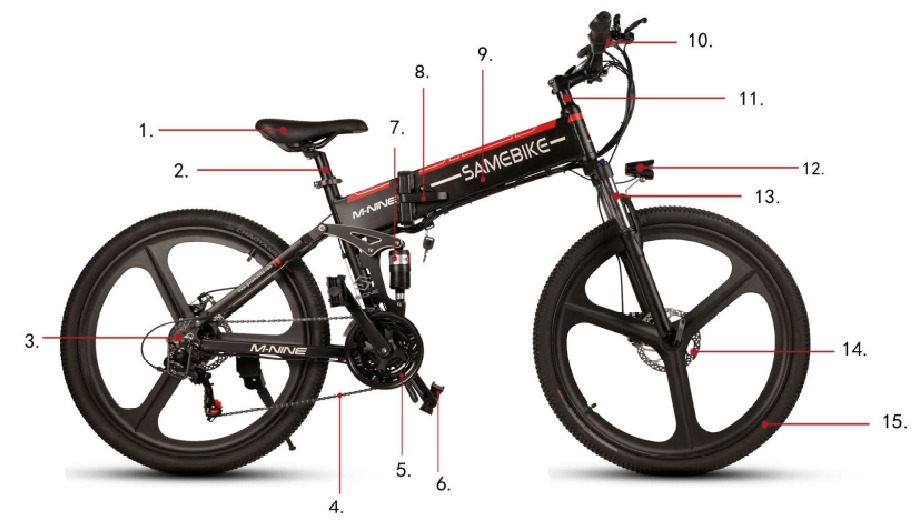

Componentes del producto

1. SILLÍN
2. TIJA DE SILLÍN
3. MOTOR
4. CADENA DE LA RUEDA
5. JUEGO DE BIELAS
6. PEDALES
7. SUSPENSIÓN
8. PLEGABLE
9. BATERÍA
10. PANTALLA LCD CENTRAL CON USB (LED PARA LA VERSIÓN ESTÁNDAR)
11. POTENCIA
12. LUZ DELANTERA
13. HORQUILLA DELANTERA DE SUSPENSIÓN
14. PATA DE CABRA
15. LUZ DELANTERA

Método de plegado del producto

1. Ajuste el tubo del sillín y la biela, afloje la abrazadera del tubo del sillín con cierre rápido. Inserte el tubo del sillín hasta el fondo y bloquee la abrazadera del tubo del sillín con el cierre rápido. Ajuste el ángulo de la biela a las 9 en punto y pliegue los pedales al mismo tiempo.

2. Marco plegable. Abra el marco plegable con el cierre de seguridad. Pliegue los lados izquierdo y derecho del marco.

3. Abra la carpeta del marco, haga que la rueda delantera se pliegue casi paralela a la rueda trasera y termine de plegar la bicicleta.


Método de montaje del producto

Preparación de herramientas

1. Herramientas


2. Manual

3. Cargador


Lista de embalaje (todos los estilos y colores de los regalos se envían al azar y no se pueden utilizar como motivo de devolución)

Instale el manillar y ajuste el tubo del sillín

1. Utilice herramientas para aflojar los tornillos de las fijaciones

2. Ajuste la posición del manillar.

3. Fijación del manillar


4. Apriete los tornillos


1. Empuje el sillín hacia abajo

2. Abra la carpeta del tubo del sillín

3. Ajuste y gire el asiento


4. Finalmente, bloquee la carpeta


Montaje del pedal

1. Esta bicicleta proporciona accesorios convenientes, compruebe las marcas L y R en los pedales.


2. Tome la llave de la caja de herramientas


3. R significa que debe instalarse en el lado derecho, L significa que debe instalarse en el lado izquierdo

4. Apriete la tuerca en sentido contrario a las agujas del reloj


Instalación de la rueda delantera

1. Fijar bien la horquilla delantera.


2. La horquilla delantera está alineada con ambos extremos del rodamiento. El freno de disco está a la izquierda.


3. Instale el cierre rápido y la tuerca, luego apriete bien.


4. Después de apretar, rompa la llave hacia arriba y compruebe el funcionamiento de la rueda.


Instalación de los guardabarros y el faro

1. Guardabarros delantero y trasero.


2. Fije el guardabarros delantero y el faro en el orificio del tornillo de la horquilla delantera.


3. Apriete los tornillos para colocar el guardabarros delantero y el faro,


4. Coloque el guardabarros trasero en el clip de la tija del sillín.


5. Coloque el tornillo en el clip de la tija del sillín.


6. Instale el cierre rápido y la tuerca, luego apriete bien.


El método para quitar la batería

(La batería de la versión estándar no se puede quitar)

1. Abra la carpeta

2. Afloje la carpeta


3. Inserte la llave en el bloqueo de la batería

4. Retire la batería


Instrucciones del producto

Método de carga

Imagen 1 (Método de carga de bicicletas eléctricas con baterías no extraíbles)

1. Saque el cargador de batería


2. El orificio del cargador está en el lado izquierdo del marco y cerca de la carpeta


3. Enchufe el cargador a la fuente de alimentación


4. La luz roja muestra que la batería se está cargando, la luz verde está llena


Imagen 2 (Método de carga de bicicletas eléctricas con baterías extraíbles)

1. Saque el cargador de batería


2. Puede llevar la batería a su empresa u hogar para cargarla

3. Enchufe un extremo del cargador en la batería y el otro azul en la fuente de alimentación.


4. La luz roja muestra que la batería se está cargando, la luz verde está llena


Pantalla LCD (instrucciones funcionales)

Funciones

1. Pantalla
   Visualización de la velocidad, visualización del nivel de la batería, indicación de error, kilometraje total, kilometraje único
2. Control y ajustes
   Interruptor de alimentación, interruptor de luz delantera, ajuste del diámetro de la rueda, ajuste de la velocidad máxima, ajuste del tiempo de inactividad para la hibernación automática, ajuste del brillo de la luz de fondo, ajuste del nivel de voltaje, etc.
3. Protocolo de comunicaciones: UART
   Lecturas de la pantalla (se muestra al inicio durante 1 segundo)

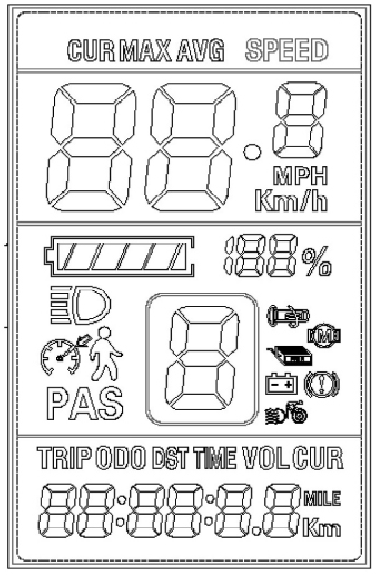

   Detalles de la pantalla
   1. Luz

   2. Nivel de batería


   3. Pantalla multifunción
      Kilometraje total: ODO, Kilometraje de tiempo único: TRIP, Tiempo de conducción único: TIME Voltaje actual: VOL, Corriente de funcionamiento: CUR, DST (temporalmente no utilizado)
   4. Modo vehículo
      Potencia: Modo de potencia fuerte

   5. Visualización de la velocidad
      Velocidad máxima: MAX Velocidad media: AVG Unidad de medida: MPH o KM/H La señal de velocidad se genera a partir de la señal Hall en el motor y el controlador la envía al panel. El panel calculará la velocidad de desplazamiento real en función del diámetro de la rueda y los datos de la señal (se necesita el número de acero magnético para los motores Hall).

   6. Pantalla de estado del vehículo
      Asistencia de refuerzo de 6 KM/H
      Servicio de velocidad constante
      Modo asistido eléctrico
      LED BATT
      Indicador de freno
      Fallo del controlador
      Fallo del motor
      Fallo del acelerador

4. Introducción de las claves
   Mantenga pulsado ON/OFF para apagar el panel cuando esté encendido. Pulse brevemente la tecla de flecha arriba + para aumentar el nivel PAS, pulse brevemente la tecla de flecha abajo - para disminuir el nivel PAS.
   Operación específica
   1. Pulse brevemente la tecla "+" para aumentar el nivel PAS, pulse brevemente la tecla de flecha abajo " - para disminuir el nivel PAS.
      Pulsación corta Palanca PAS aumenta una palanca
      Pulsación corta La palanca PAS disminuye una palanca
   2. Cambiar las formas de visualización de la velocidad
      Pulsación larga cambiar las formas de visualización de la velocidad

3. La forma de abrir la luz delantera
   Pulsación larga abrir la luz delantera
4. Encender/apagar la pantalla LCD
   Pulsación larga Para encender/apagar la pantalla

Notas

1. Antes de montar, lea atentamente el (Manual del usuario). Compruebe si las piezas están en buenas condiciones para garantizar la seguridad de su conducción.
2. Compruebe el estado del vehículo. Compruebe el freno, la rueda, el manillar, la hebilla plegable, la pieza de liberación rápida de la bicicleta eléctrica para asegurarse de que la bicicleta eléctrica tiene un buen estado.
3. Compruebe el sistema eléctrico: para saber si la energía de la batería es suficiente. Si no es suficiente, debe cargarla lo antes posible.
4. Compruebe si el sistema de frenos funciona correctamente. Si no funciona correctamente, deje de usarlo y póngase en contacto con el servicio de atención al cliente oficial.
5. Instale los pedales: si compra un producto nuevo. Necesita instalar los pedales usted mismo. Los pedales están divididos en lados izquierdo y derecho. La "R" significa el pedal derecho. La "L" significa el pedal izquierdo. Y luego apriételos en sentido contrario a las agujas del reloj. Recuerde que debe ser en sentido contrario a las agujas del reloj.

Advertencia importante

• Este manual incluye información importante sobre el rendimiento de la seguridad e información de servicio. Asegúrese de haber leído el siguiente contenido de advertencia antes de utilizar nuestro producto por primera vez.
• Si presta su bicicleta eléctrica a otras personas, pídales que lean este manual, ya que podría ayudar a disminuir el riesgo de accidente.
• Por favor, use un casco adecuado y seguro antes de montar, por favor, use la ropa con rayas fluorescentes y reflectantes cuando monte por la noche. No exceda el límite de velocidad, es una de las principales razones de los accidentes de tráfico, debemos cumplir con las normas de tráfico, no debemos exceder el límite de velocidad.
• No toque el orificio de carga de la bicicleta, ni lo toque con metal, de lo contrario, el accidente será causado por el cortocircuito transitorio de la corriente.
• El arranque cero, el frenado frecuente, la conducción contra el viento, el transporte de personas o cualquier cosa, la presión de aire insuficiente en los neumáticos. Todo esto utilizará mucha energía eléctrica y, por lo tanto, reducirá el kilometraje de resistencia. Si desea el mejor kilometraje de resistencia, haga lo siguiente:
  1. por favor, utilice el modo de asistencia.
  2. En la premisa de la seguridad, no frene con frecuencia o utilice el arranque cero.
  3. No sobrecargue.
  4. Antes de montar, por favor, compruebe la presión del neumático, y proporcione suficiente presión.
• Nuestra Ebike debe evitar la exposición prolongada al sol o a la lluvia, evitar el almacenamiento en lugares con alta temperatura o gas corrosivo, para evitar que las piezas de electrochapado y la superficie de la pintura por la corrosión química y los daños de las piezas eléctricas, lo que resulta en fallos de funcionamiento y accidentes
• Su negocio de seguros actual puede no cubrir la situación que puede encontrar al montar en una bicicleta eléctrica, póngase en contacto con su compañía de seguros o corredor de seguros para una consulta pertinente
• Según la ley en China, montar en una bicicleta eléctrica o una bicicleta eléctrica de tres ruedas debe alcanzar la edad de 16 años. Si utiliza este producto en otros países, consulte las leyes y regulaciones locales.
• Las bicicletas son vehículos con cierto factor de riesgo, por favor, asegúrese de cumplir con las normas de tráfico.
  Al mismo tiempo, cuando se frena de emergencia, frene primero la rueda trasera, luego frene la rueda delantera, cuando la velocidad de la bicicleta es demasiado rápida. Existe el peligro de volcar si frena la rueda delantera repentinamente, por favor, conduzca con cuidado.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de Samebike LO26
