Manual del RCA RPJ136

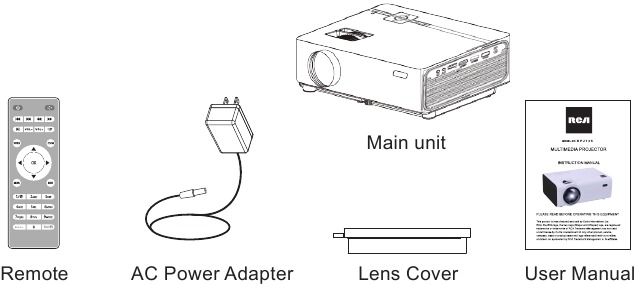

En la caja

Retire y cierre la tapa del objetivo

Retire la tapa del objetivo antes de usarlo

Cierre la tapa del objetivo cuando no utilice la unidad

Colocación del dispositivo

Su proyector se puede instalar en cuatro configuraciones diferentes (vea la imagen a continuación):

Mesa frontal:
Seleccione esta ubicación con el proyector colocado cerca del suelo frente a la pantalla. Esta es la forma más común de colocar el proyector para una configuración rápida y portabilidad.

Techo frontal:
Seleccione esta ubicación con el proyector suspendido boca abajo del techo frente a la pantalla.
NOTA: Se requiere un soporte de proyector para instalar el proyector en un techo.

Mesa trasera:
Seleccione esta ubicación con el proyector colocado cerca del suelo detrás de la pantalla.
NOTA: Se requiere una pantalla de proyección trasera especial.

Techo trasero:
Seleccione esta ubicación con el proyector suspendido boca abajo del techo detrás de la pantalla.
NOTA:
Se requiere un soporte de proyector para instalar el proyector en un techo.
Se requiere una pantalla de proyección trasera especial.

Para reducir la distorsión de la imagen

Se recomienda mover el proyector lo más cerca posible del centro de la pantalla.

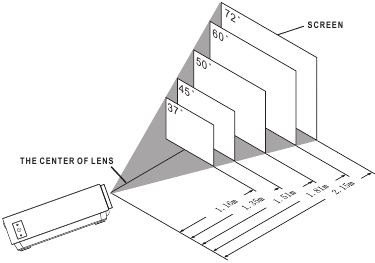

Distancia entre la unidad y la pantalla

Mida la distancia entre el proyector y donde desea colocar la pantalla. Esta es la distancia de proyección.

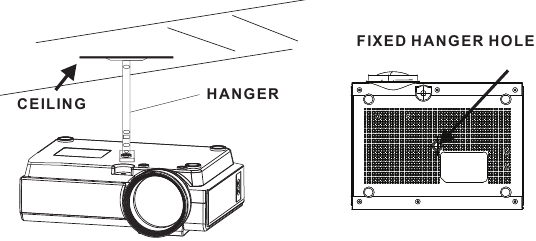

Colocación de la unidad en el techo

Cuando instale el proyector en el techo, compre un soporte de proyector recomendado por un profesional de la instalación y siga las instrucciones que vienen con el soporte.
Antes de instalar el proyector en el techo, compruebe que la estructura del techo pueda soportar el peso del proyector y el soporte. En caso de duda, pida consejo a un profesional de la instalación.
NOTA: El soporte del proyector y los tornillos no están incluidos

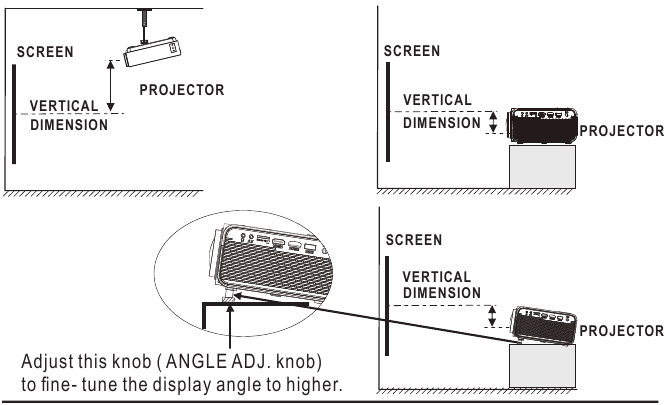

Ajuste de la ubicación vertical

Siga la imagen anterior para ajustar la ubicación vertical.

Ajuste el enfoque y la corrección trapezoidal

Siga la imagen a continuación para ajustar el enfoque y la pantalla trapezoidal.

Ajuste el enfoque girando el mando mientras observa los píxeles de la imagen cerca del centro de la pantalla. Se obtiene un enfoque óptimo cuando los píxeles son claramente visibles. Dependiendo del tamaño de la pantalla proyectada, el enfoque cerca de los bordes de la pantalla puede ser menos nítido que el centro de la pantalla.

La imagen trapezoidal se crea cuando el haz del proyector se proyecta sobre la pantalla en un ángulo.
La corrección trapezoidal restaurará la imagen distorsionada a una forma rectangular o cuadrada.

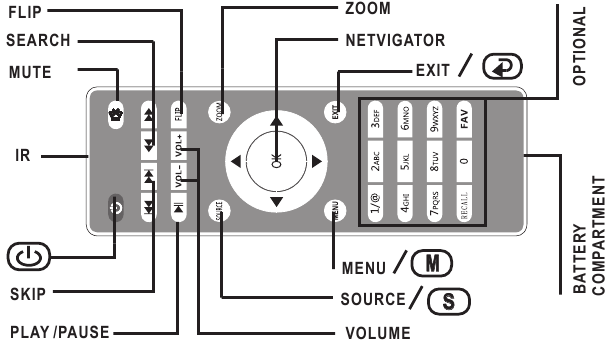

Controles del mando a distancia

Instalación/extracción de la batería del mando a distancia

Retire la tapa del compartimento de las pilas en la parte posterior de su mando a distancia deslizándola con cuidado para abrirla. A continuación, se puede levantar la tapa de la batería. Coloque las pilas correctas (no incluidas), consultando las marcas de polaridad. Por último, vuelva a colocar la tapa.

NOTAS:

• Las baterías no deben exponerse a un calor excesivo, como la luz del sol o el fuego.
• Asegúrese de que las baterías están instaladas correctamente según la polaridad.
• No mezcle pilas nuevas y viejas.
• Solo se deben utilizar pilas del mismo tipo o equivalente a las recomendadas.
• No arroje las pilas al fuego, ya que podrían explotar o tener fugas. No intente recargar una pila

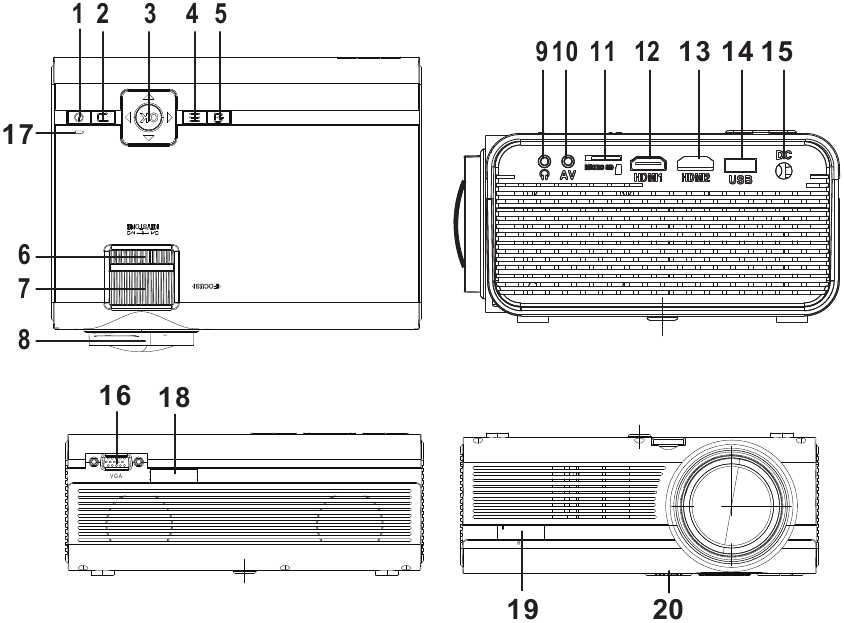

Controles de la unidad principal

1. Botón de encendido POWER
2. Botón RETURN
3. Botones NETVIGATOR
4. Botón MENU
5. Botón SOURCE
6. Perilla de ajuste trapezoidal
7. Perilla de ajuste de enfoque
8. LENTE
9. Toma para auriculares EAR PHONE
10. Toma de salida AV
11. Tarjeta Micro SD
12. Puerto HDMI 1
13. Puerto HDMI 2
14. Puerto USB
15. Toma de entrada de CC
16. Puerto VGA
17. Indicador de encendido POWER
18. Ventana IR (lado posterior)
19. Ventana IR (lado frontal)
20. Perilla de ajuste ANGEL

Instalación del adaptador de corriente

Siga la imagen anterior para conectar el adaptador de corriente
Conecte PRIMERO el extremo pequeño del adaptador. Enchufe el cuerpo del adaptador a la toma de corriente.

Funcionamiento principal

- Pulse el botón para encender la unidad, pulse de nuevo para apagarla.
/ SOURCE - Pulse el botón para seleccionar la fuente de entrada.
/ MENU - Pulse el botón para entrar en el menú del proyector.
- Pulse los botones para seleccionar el elemento de la pantalla del menú del proyector.
/ EXIT - Pulse el botón para salir del menú del proyector.
- Pulse los botones para buscar rápidamente hacia delante y rebobinar en USB/TF.
- Pulse los botones para buscar el archivo siguiente o anterior en USB/TF.
VOL+ / VOL - Pulse los botones para seleccionar el sonido correcto.
- Pulse el botón para reproducir/pausar la tarjeta USB/TF conectada.
FLIP: pulse el botón para rotar/reflejar la pantalla del proyector
ZOOM - Pulse el botón para seleccionar la escala de la imagen.
- Pulse para silenciar el sonido de audio de su proyector. Pulse de nuevo para reanudar.

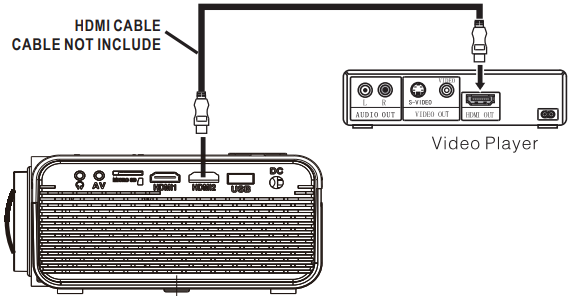

Conexión HDMI

Mostrar la imagen en la pantalla del proyector
Siga la imagen de abajo para conectar el cable HDMI y el dispositivo.

1. Apague la unidad antes de conectar el cable HDMI.
2. Después de conectar, pulse el botón para encender la unidad y el indicador de encendido se iluminará en VERDE.
3. Pulse el botón / SOURCE para poner el modo HDMI y el vídeo del dispositivo HDMI se mostrará en la pantalla del proyector. Hay 2 entradas HDMI, la interfaz HDMI1 corresponde a HDMI 1 en el modo SOURCE, y la interfaz HDMI2 corresponde a HDMI 2 en el modo SOURCE.
4. Pulse el botón para apagar la alimentación de la unidad.

Entrada de señal hd HDMI: esta interfaz se puede introducir con la salida HDMI del reproductor HD en la conexión.
En raras ocasiones, si el altavoz del proyector no tiene sonido al reproducir una película en DVD en un reproductor conectado a la entrada HDMI, compruebe la configuración de audio digital del reproductor y asegúrese de que está configurado en el modo "Auto" o en el modo "PCM".

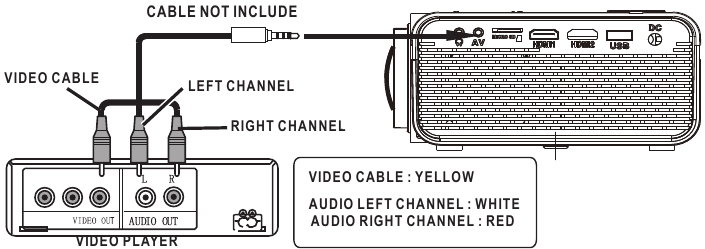

Conexión AV

Mostrar la imagen en la pantalla del proyector
Siga la imagen de abajo para conectar el cable AV y el dispositivo.

1. Apague la unidad antes de conectar el cable AV.
2. Utilice el cable AV para conectar siguiendo la figura de abajo
3. Después de conectar, pulse el botón para encender la unidad y el indicador de encendido se iluminará en VERDE
4. Pulse el botón /SOURCE para poner el modo AV y el vídeo del dispositivo AV se mostrará en la pantalla del proyector
5. Pulse el botón para apagar la alimentación de la unidad.

Mostrar la imagen en la pantalla del proyector

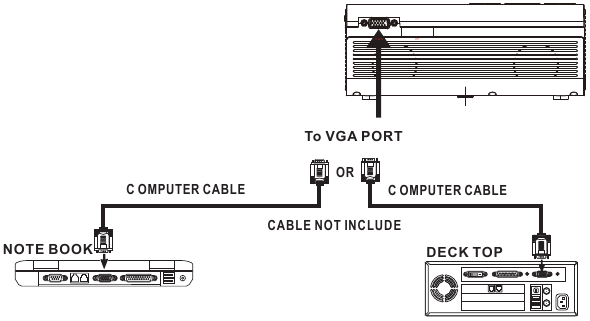

Conexión VGA

Siga la imagen de abajo para conectar el cable HDMI y el dispositivo.

1. Apague la unidad antes de conectar el cable VGA.
2. Pulse el botón para apagar la alimentación de su proyector antes de la conexión.
3. Después de conectar, pulse el botón para encender la unidad y el indicador de encendido se iluminará en VERDE.
4. Pulse el botón / SOURCE para poner el modo VGA y el vídeo del dispositivo VGA se mostrará en la pantalla del proyector.
5. Pulse el botón para apagar la alimentación de la unidad.

Consulte la siguiente tabla para ajustar la señal de salida del ordenador

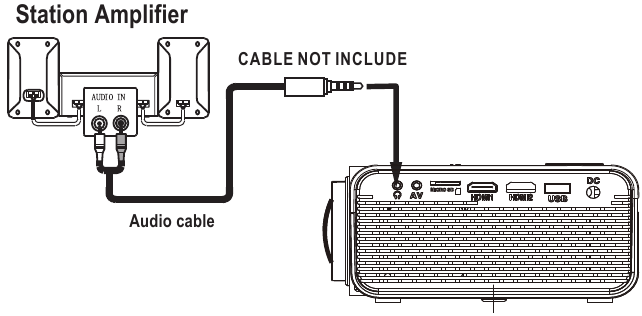

Conexión de salida de audio

(Salida auxiliar/Salida de línea/Auriculares)
Siga la imagen de abajo para conectar el cable de audio y el dispositivo.

1. Pulse el botón para apagar la alimentación de su proyector antes de la conexión.
2. Utilice el cable de audio para conectar siguiendo la figura de abajo.
3. Después de conectar y encender ambas unidades. El sonido de su proyector ahora proviene de un dispositivo externo.
4. Después de usarlo, apague ambas unidades

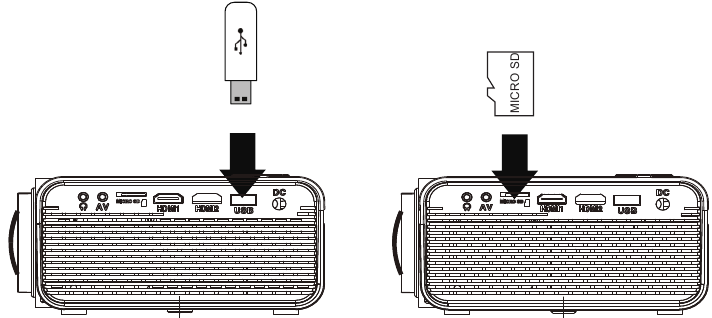

Instalación del dispositivo USB y la tarjeta Micro SD TF

Siga la imagen de abajo para instalar la tarjeta USB y TF
Apague la unidad antes de instalar la tarjeta USB/TF.

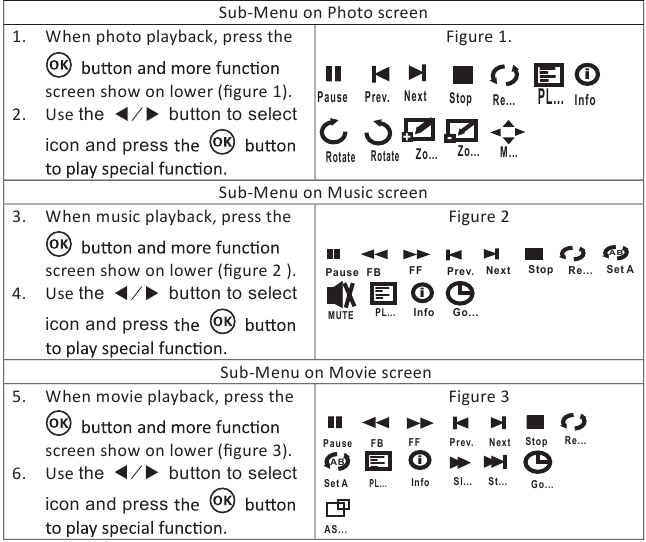

Uso de la tarjeta TF y la reproducción USB

Instale el dispositivo USB/TF:

1. Apague la unidad antes de instalar la tarjeta USB/TF.
2. Instale el dispositivo USB en el puerto USB.
3. Después de conectar, pulse el botón para encender la unidad y la luz indicadora de alimentación VERDE.
4. Pulse el botón / SOURCE para entrar y utilice los botones para buscar el modo MEDIAPLAYER.
5. Después de la selección, utilice los botones para buscar el icono de MÚSICA / FOTO / PELÍCULA y pulse el botón para entrar. Si es necesario, utilice el botón para seleccionar la tarjeta TF o USB y pulse el botón para entrar.
6. Utilice los botones para buscar el archivo correcto y pulse el botón para previsualizar el archivo de reproducción y pulse el botón de la unidad o el botón del mando a distancia para iniciar la reproducción.
7. Pulse el botón para buscar rápidamente hacia delante y rebobinar.
8. Pulse el botón para buscar el archivo siguiente o anterior.
9. Durante la reproducción, pulse el botón para pausar y vuelva a pulsarlo para reanudar la reproducción.

NOTA: Para extraer el dispositivo USB/TF, pulse PRIMERO el botón para apagar la alimentación.

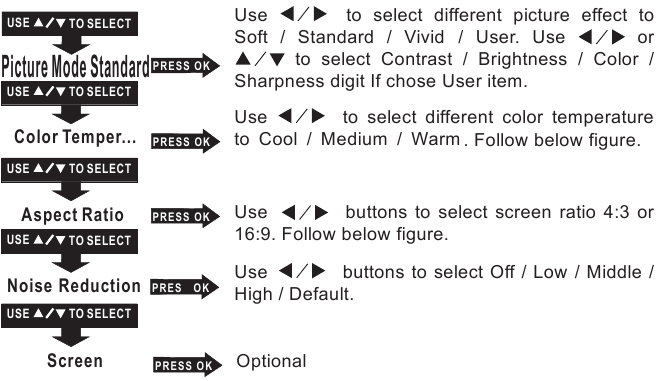

Uso del menú del dispositivo 1.0

Pulse el botón para entrar en el menú del proyector. Vuelva a pulsar para volver al estado anterior.
Use los botones para seleccionar la página del manual.
Este manual se muestra en la parte superior derecha de la pantalla de visualización.

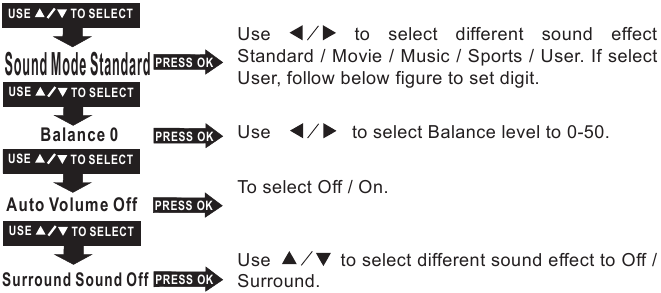

Uso del menú del dispositivo 2.0

Pulse el botón para entrar en el menú del proyector. Vuelva a pulsar para volver al estado anterior.
Use los botones para seleccionar la página del manual.
Este manual se muestra en la parte superior derecha de la pantalla de visualización.

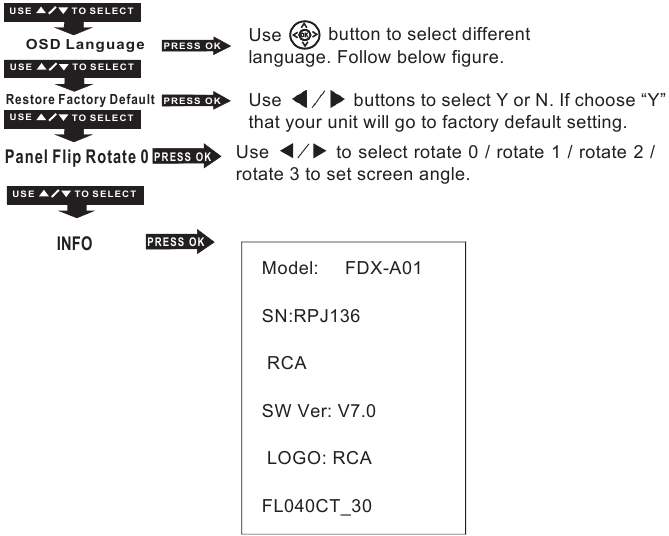

Uso del menú del dispositivo 3.0

Pulse el botón para entrar en el menú del proyector. Vuelva a pulsar para volver al estado anterior.
Use los botones para seleccionar la página del manual.
Este manual se muestra en la parte superior derecha de la pantalla de visualización.

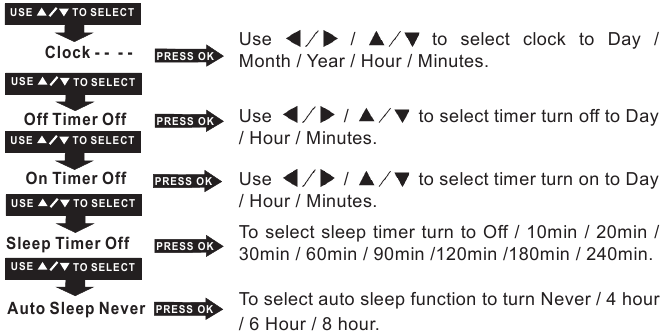

Uso del menú del dispositivo 4.0

Pulse el botón para entrar en el menú del proyector. Vuelva a pulsar para volver al estado anterior.
Use los botones para seleccionar la página del manual.
Este manual se muestra en la parte superior derecha de la pantalla de visualización.

Especificaciones

RESOLUCIÓN DE PROBLEMAS

Antes de recurrir al servicio de mantenimiento, compruebe usted mismo con la siguiente tabla.

Para obtener asistencia técnica e información sobre el producto, llame al: 1-800-968-9853.
Curtis International Ltd.
7045 BECKETT DRIVE, UNIT 15,
MISSISSAUGA, ON, L5S 2A3 www.curtisint.com

Instrucciones importantes de seguridad

1. Lea estas instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No utilice este aparato cerca del agua.
6. Límpielo solo con un paño seco.
7. No bloquee las aberturas de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante.
8. No lo instale cerca de fuentes de calor como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que generen calor.
9. Proteja el cable de alimentación para que no se pise ni se pellizque, especialmente en los enchufes, las tomas de corriente y el punto por donde sale del aparato.
10. Utilice solo los accesorios/aditamentos especificados por el fabricante.
11. Desenchufe este aparato durante las tormentas eléctricas o cuando no se utilice durante períodos prolongados.
12. Remita todas las tareas de mantenimiento a personal de servicio cualificado. Se requiere mantenimiento cuando el aparato se ha dañado de alguna manera, como cuando el cable o el enchufe de alimentación están dañados, se ha derramado líquido o han caído objetos dentro del aparato, el aparato ha estado expuesto a la lluvia o la humedad, no funciona normalmente o se ha caído.
13. Utilícelo únicamente con un carro, soporte, trípode, ménsula o mesa especificados por el fabricante o vendidos con el aparato. Cuando se utilice un carro, tenga cuidado al mover la combinación de carro y aparato para evitar lesiones por vuelco.


Advertencias y precauciones adicionales

1. No mire directamente a la luz del proyector.
2. No toque la lente del proyecto
3. El adaptador de red se utiliza como dispositivo de desconexión y debe permanecer fácilmente operativo durante el uso previsto. Para desconectar completamente el aparato de la red eléctrica, el enchufe debe desenchufarse completamente de la toma de corriente.
4.
   El uso de controles o ajustes o la realización de procedimientos distintos de los especificados puede provocar una exposición peligrosa a la radiación.
5.
   Los cambios o modificaciones de esta unidad no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.
6.
   El uso de esta unidad cerca de iluminación fluorescente puede causar interferencias con el uso del mando a distancia. Si la unidad muestra un comportamiento errático, aléjese de cualquier iluminación fluorescente, ya que puede ser la causa.
7.
   Peligro de descarga eléctrica: no abrir.
8. La información sobre la precaución y el marcado se encuentra en la parte posterior o inferior del aparato.
9.
   Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia, la humedad, goteos o salpicaduras.
10. No se deben colocar objetos llenos de líquidos, como jarrones, sobre el aparato.

GARANTÍA LIMITADA DEL PRODUCTO

El producto defectuoso debe enviarse por correo a:
Canadá
C.I. Service Dept.
7045 Becket Drive, Unit 15
Mississauga, ON
L5S 2A3

EE. UU.
Curtis International Ltd
c/o Lotus International Company
6880 Commerce Blvd.
Canton MI 48187
EE. UU.

Para obtener asistencia técnica e información sobre el producto, llame al: 1-800-968-9853.

Curtis International Ltd.
7045 BECKETT DRIVE, UNIT 15, MISSISSAUGA, ON, L5S 2A3 www.curtisint.com
