Manual del Lectron J1772

Qué incluye

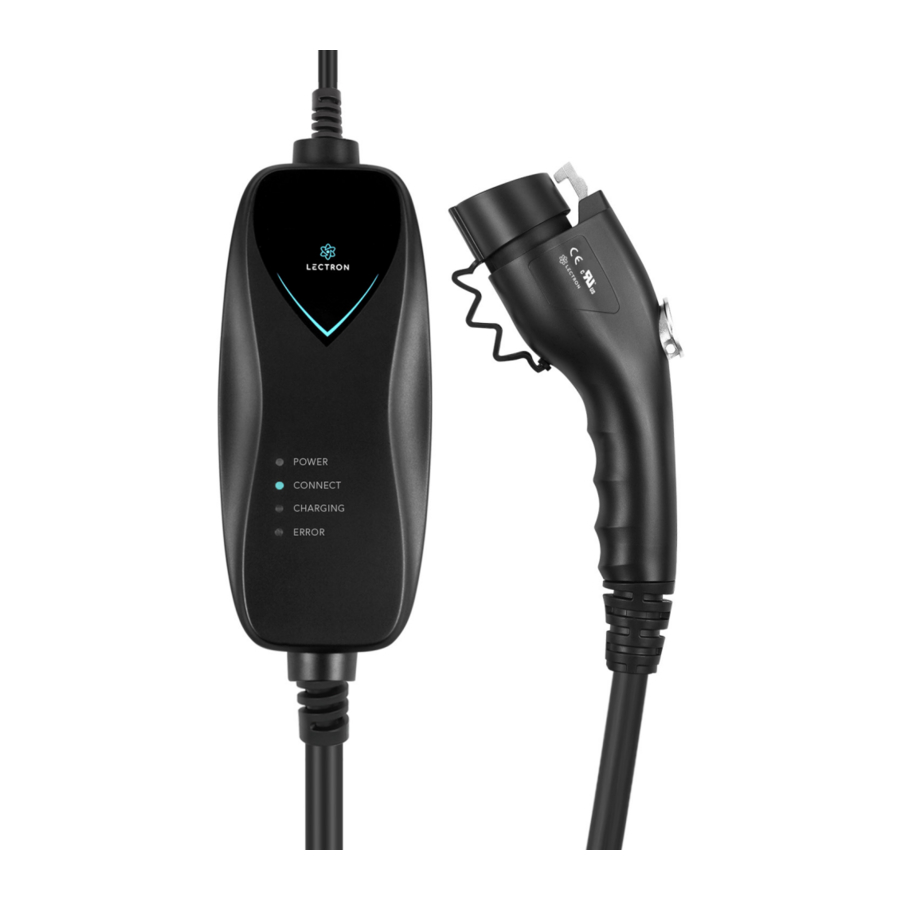

Cargador portátil de 15 amperios para VE compatible con Tesla

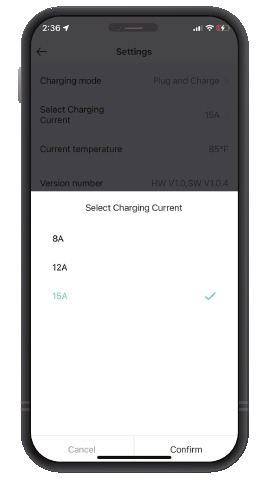

AJUSTE DE LA CORRIENTE DE CARGA

Para ajustar la corriente de carga (amperios) en el cargador portátil de 15 A mediante la Lectron App:

1. Asegúrese de que el cargador esté encendido. La corriente de carga solo se puede ajustar a través de la Lectron App cuando el dispositivo está activo.
2. Descargue la Lectron App para un control detallado de su cargador portátil de 15 A (consulte "Acceso a la Lectron App" para obtener instrucciones de descarga).
3. Dentro de la aplicación, puede seleccionar la corriente de carga en tres niveles: 8 A, 12 A y 15 A.
4. La configuración predeterminada para la corriente de carga es 15 A.

INDICADORES LED DE ESTADO

Se muestran las indicaciones de estado.

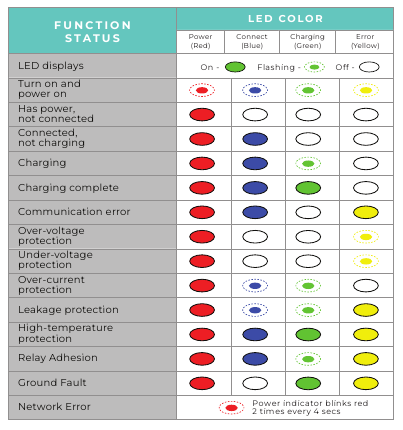

FUNCIÓN E INDICACIÓN DE ESTADO

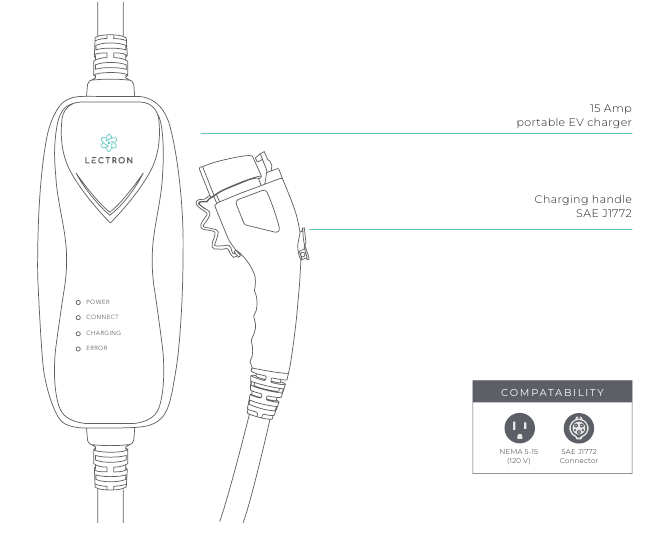

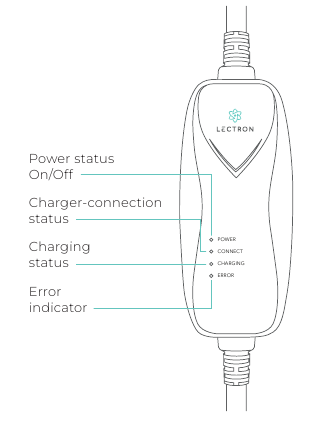

DIAGRAMA DE VE PORTÁTIL

ACCESO A BLUETOOTH

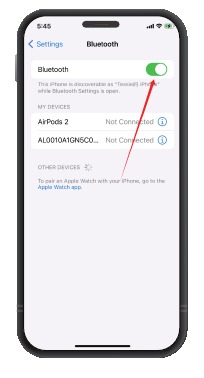

1. Habilitar permisos de Bluetooth
   Asegúrese de que los permisos de Bluetooth estén habilitados en su dispositivo Apple o Android siguiendo estos pasos: Vaya a Ajustes > Bluetooth y active Bluetooth.

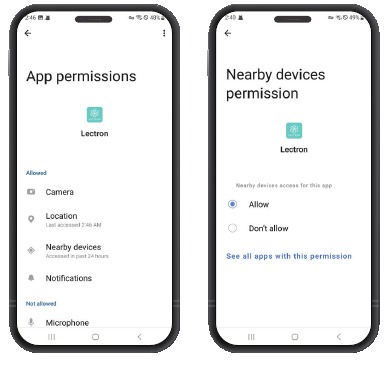

2. Pasos adicionales para Android
   Si está utilizando un dispositivo Android, también debe habilitar "Dispositivos cercanos" en la configuración de Bluetooth para garantizar una conectividad adecuada.


ACCESO A LA LECTRON APP

1. Escanee el primer código QR con su dispositivo móvil o tableta para descargar y acceder a la Lectron App.




2. Descargue la Lectron App y pulse "Create Account" (Crear cuenta).


3. Regístrese con su correo electrónico, cuenta de Google o Apple.


4. Si se registra por correo electrónico, introduzca el código de verificación.


5. Establezca su contraseña de inicio de sesión.


6. Acceda a la pantalla de inicio de la Lectron App.


7. Pulse "My chargers" (Mis cargadores).


8. Pulse "Add Charger" (Añadir cargador) en la aplicación y seleccione 15A Portable Charger (Cargador portátil de 15 A) cuando se le solicite.


9. Introduzca su red WiFi y su contraseña.


10. Una vez conectado, el 15A Portable Charger (Cargador portátil de 15 A) se añadirá a su cuenta.


11. Ahora puede gestionar su 15A Portable Charger (Cargador portátil de 15 A) mediante la Lectron App.


12. Escanee el código QR para maximizar su experiencia con el 15A Portable Charger (Cargador portátil de 15 A).

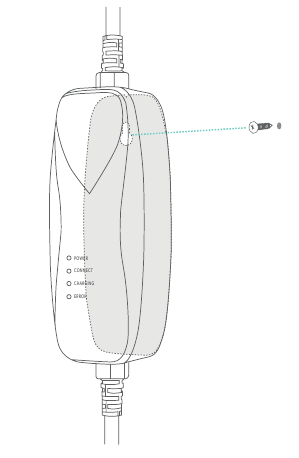

GUÍA DE INSTALACIÓN

Inserte el tornillo en la pared y cuelgue el dispositivo.

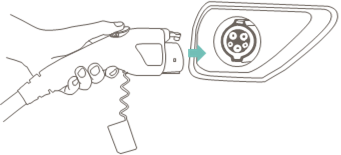

CARGA DE SU VEHÍCULO

Antes de cargar, asegúrese de que su vehículo esté aparcado y apagado.

1. Inserte el cargador en una toma de corriente de pared adecuada.

2. Las luces de Power (Alimentación) y Connected (Conectado) se encenderán y permanecerán fijas, lo que significa que el cargador está recibiendo alimentación de CA y está listo para usarse.

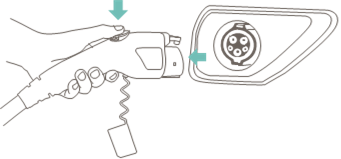

3. Enchufe el conector de carga en la toma de carga de su vehículo hasta que haga clic. Una vez enganchado, el conector de carga no se desconectará hasta que pulse el botón de liberación.

4. La carga comienza automáticamente. La alimentación se suministrará de acuerdo con la demanda de su vehículo. Mientras se está cargando, el indicador de carga parpadeará continuamente. Compruebe siempre el estado de carga de su vehículo consultando el panel del vehículo.

5. Cuando su vehículo esté completamente cargado, la luz del indicador de carga permanecerá fija. Su vehículo tiene un "medidor en el panel", que también muestra si su vehículo está completamente cargado. Consulte el manual del usuario de su vehículo para encontrar la ubicación del medidor en el panel.

6. Desconecte el cargador cuando se haya completado la carga pulsando el botón de liberación del conector de carga y separándolo de su vehículo.
   NOTA: Este cargador requiere una fuente de alimentación de CA de fase dividida de 120 V y está diseñado para consumir un máximo de 15 amperios de corriente continua.


SOLUCIÓN DE PROBLEMAS

Consulte esta guía de solución de problemas para corregir errores de carga comunes o durante el uso del cargador portátil.

ESPECIFICACIONES

OBTENGA MÁS AYUDA
¿Necesita ayuda? Escanee el código QR a continuación o envíenos un correo electrónico a contact@ev-lectron.com

www.ev-lectron.com

INSTRUCCIONES DE SEGURIDAD

• Se recomienda que un electricista autorizado y cualificado instale las tomas de corriente para su cargador. Para evitar lesiones graves o la muerte, la instalación debe cumplir con las disposiciones del Código Eléctrico Nacional (NEC) y todos los códigos locales. Si existen conflictos entre los códigos locales y el NEC, los códigos locales tendrán prioridad.
• Este producto debe estar conectado a tierra. En caso de mal funcionamiento o avería, la conexión a tierra puede ayudar a reducir el riesgo de descarga eléctrica. Este producto incluye un cable equipado con un conductor de conexión a tierra y un enchufe de conexión a tierra. El enchufe debe insertarse en una toma de corriente adecuada que esté correctamente instalada y conectada a tierra de acuerdo con todos los códigos y ordenanzas locales.
• RIESGO DE DESCARGA ELÉCTRICA - Asegúrese de que el enchufe esté completamente insertado en la toma de corriente de pared para evitar cualquier superficie metálica expuesta.
• No deje a los niños sin supervisión cerca de los cargadores u otras tomas de corriente o dispositivos.
• NO DEJE CAER EL CARGADOR NI EL CONECTOR.
• Si el enchufe de salida está separado del módulo del cargador o del conector de carga, NO INTENTE REPARAR EL CABLE USTED MISMO. Para obtener ayuda, póngase en contacto con el servicio de atención al cliente en: contact@ev-lectron.com
• Cuando utilice su cargador, siempre debe seguir las precauciones básicas, incluyendo:
  • Lea las advertencias en la etiqueta del cable del cargador antes de utilizar el cargador por primera vez. - Lea todas las instrucciones de esta guía antes de utilizar el cargador.
  • Nunca utilice el cargador con adaptadores de corriente no aprobados u otros componentes de alimentación.
