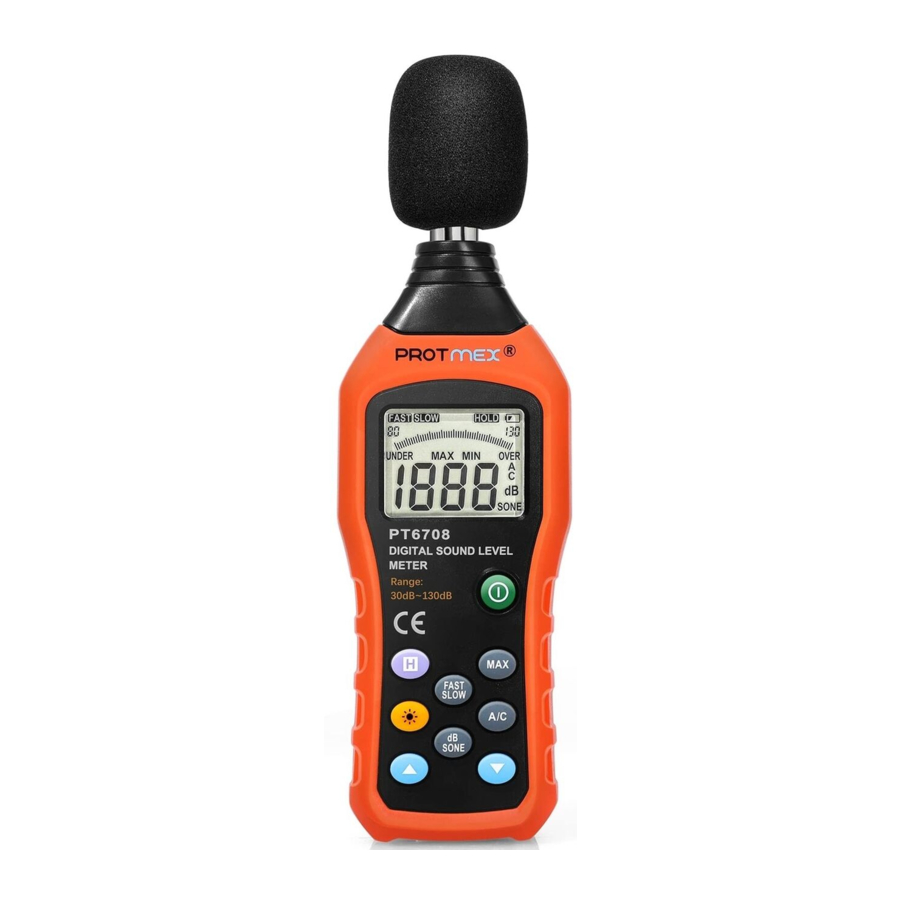

Manual del Protmex PT6708

Prólogo

Gracias por usar nuestro producto.
Por favor, lea atentamente el manual de instrucciones antes de usar el producto.
El sonómetro es un instrumento que se utiliza para medir el nivel de sonido ambiental, como el nivel de sonido alrededor de fábricas, talleres, escuelas, residencias, oficinas, carreteras, audio, etc. También puede ser apropiado para la ingeniería de ruido, el control de calidad del producto, la prevención y el tratamiento de la salud, etc.

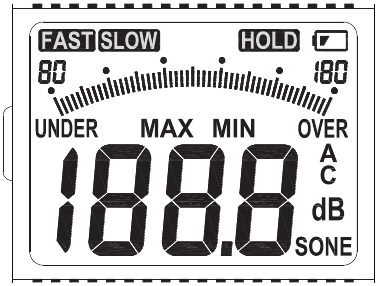

Introducción a la pantalla LCD

Símbolos de la pantalla	Descripción	Símbolos de la pantalla	Descripción
FAST	Alta velocidad	OVER	Desbordamiento
SLOW	Baja velocidad	A	Modo de ponderación A
HOLD	Mantener	C	Modo de ponderación C
UNDER	Por debajo de	dB	Decibelio
MAX	Máximo	SONE	Unidad de sonido (sone)
MIN	Mínimo		Nivel de batería

Descripción de las características funcionales

• Este sonómetro cumple con IEC651 Tipo 2 y ANSI S1.4 Tipo 2.
• Con el rango de medición de 30 a 130 dB y función de cambio automático
• Selección de la red de ponderación A y C
• Selección de la velocidad de respuesta alta (FAST) / baja (SLOW)
• Función de bloqueo máximo (MAX)
• Pantalla digital, buen rendimiento antiinterferencias, ahorro de energía
• Con la función de retroiluminación, es apropiado para recopilar los datos de sonido por la noche. Para ahorrar energía, se proporciona la función de apagado automático de la retroiluminación.
• El proceso de moldeo por inyección de material compuesto se adopta para la carcasa con diseño de estructura anti-caída. No solo es extremadamente resistente al desgaste, sino también elegante.
• Con ahorro de energía y diseño de circuito de alta fiabilidad, el circuito de fuente de alimentación de alta eficiencia bien diseñado hace que las baterías sean más duraderas.

Especificaciones

• Precisión de la presión sonora: ± 1,5 dB (estándar de presión sonora, 94 dB a IKHz).
• Precisión de la presión sonora: ± 5 dB (estándar de presión sonora, 94 dB a 8KHz).
• Respuesta de frecuencia de la presión sonora: 30Hz - 8KHz.
• Rango dinámico de la presión sonora: 50 dB (para cada nivel de engranaje de medición).
• Rango de medición de la presión sonora: 30-130 dBA, 35-130 dBC.
• Características de ponderación de frecuencia de la presión sonora: Características A y C.
• Característica dinámica de la presión sonora: FAST 125ms, SLOW 1seg
• Micrófono: micrófono capacitivo polarizado.
• Pantalla digital: 4 dígitos, resolución: 0,1 dB, frecuencia de muestreo: 2 veces/seg.
• Pantalla de barra analógica: Cada barra analógica representa 1 dB, la frecuencia de muestreo es de 20 veces/seg.
• Nivel de engranaje de medición: 30-80 dB, 40-90 dB, 50-100 dB, 60-110 dB, 70-120 dB, 80-130 dB, 6 niveles de engranaje en total
• Nivel de engranaje de cambio automático: la microcomputadora seleccionará automáticamente el mejor nivel de engranaje en el rango de 30 a 130 dB.
• Aviso de límite inferior o superior: indicado con la pantalla "UNDER" u "OVER".
• Fuente de alimentación: 4 baterías 7^th de 1,5 V cada una
• Temperatura de funcionamiento: 0 ~+ 40 oc
• Temperatura de funcionamiento: 10 ~80%RH
• Temperatura de almacenamiento: - 10 ~+ 60 oc
• Humedad de almacenamiento: 10 ~70% RH
• Medición exterior: 193 (L) x 60(W) x 29 (H) mm
• Peso: alrededor de 222 g (incluidas las baterías)
• Accesorios: Enchufe para auriculares, manual de instrucciones, baterías, bola de algodón

Preparativos antes de usar

1. Utilice un destornillador de cruz para abrir la tapa de la batería en la parte posterior del medidor e instale 4 baterías alcalinas 7^th de 1,5 V cada una en el soporte de la batería.
2. Vuelva a colocar la tapa de la batería y utilice un destornillador de cruz para apretar el tornillo.
3. Cuando la batería esté envejeciendo, aparecerá el símbolo " " en la pantalla LCD, lo que indica que las baterías no tienen suficiente energía para usar y deben reemplazarse por otras nuevas.

Métodos básicos de uso

1. Pulse el interruptor de encendido, el nivel de engranaje de medición predeterminado del microprocesador de la pantalla LCD es de 40~90 dB. Y el nivel de sonido medido en el lugar se mostrará dentro de este rango. Si uno de los caracteres "UNDER" u "OVER" se muestra en la pantalla LCD, significa que el sonido en el lugar es más bajo o más alto que el rango límite de 40~90 dB. En este momento, el valor de medición no es preciso, debe hacer clic en la tecla Up (Arriba) y Down (Abajo) para configurar el nivel de engranaje de medición del instrumento para obtener un valor de medición preciso.
2. Configuración del nivel de engranaje de medición:
   Pulse las teclas Level (Nivel) o para seleccionar el nivel de engranaje apropiado para medir el nivel de sonido actual, cuando aparece el carácter "UNDER", significa que el nivel de engranaje del instrumento es demasiado alto. Debe pulsar Level (Nivel) para establecer un nivel de engranaje más bajo hasta que desaparezca el carácter "UNDER". Cuando aparece el carácter "OVER", significa que el nivel de engranaje del instrumento es demasiado bajo. Debe pulsar Level (Nivel) para establecer un nivel de engranaje más bajo hasta que desaparezca el carácter "OVER".
3. Selección del modo de ponderación:
   Para medir el nivel de sonido dentro del rango audible humano, seleccione el modo de ponderación A (simula las características auditivas de los oídos humanos), pulse la tecla A/C, haga clic para seleccionar A, haga clic de nuevo C. Para medir el nivel de sonido real, seleccione el modo de ponderación C.
4. Para leer el nivel de sonido en tiempo real, seleccione FAST (alta velocidad). Para obtener el nivel de sonido promedio, seleccione SLOW (baja velocidad). Pulse la tecla FAST/SLOW para seleccionar FAST o SLOW.
5. Para obtener el nivel de sonido máximo, pulse la tecla de función "MAX" y podrá leer el valor de lectura del nivel de sonido máximo, pulse la tecla MAX de nuevo para volver al modo de medición normal.
6. Para encender la retroiluminación de la pantalla LCD al medir por la noche, pulse la tecla .

Calibrar el dispositivo

Si el sonómetro se utiliza durante demasiados días, la precisión de la medición se reducirá. En este momento, se debe calibrar el sonómetro. Por lo general, debe calibrarse una vez al año. Se requiere una fuente de sonido estándar para la calibración. Póngase en contacto con nuestra empresa para obtener un método específico.

Notas

1. No utilice el medidor en ambientes cálidos y húmedos.
2. Si no se va a utilizar el medidor durante mucho tiempo, retire las pilas para evitar que la fuga de electrolito dañe el instrumento.
3. El nivel de engranaje automático (30-130 dB) no es adecuado para medir el ruido de impacto transitorio.
4. Cuando mida el nivel de sonido en el exterior, se debe instalar una bola antiviento en el cabezal del micrófono para evitar que sople directamente en el micrófono y genere ruido de flujo de aire.
5. Si el símbolo " " se muestra en la pantalla LCD, significa que el voltaje de la batería es demasiado bajo. Debe reemplazar inmediatamente las baterías. Se recomienda que utilice baterías alcalinas.

Instrucciones de seguridad

Por favor, utilice de acuerdo con cada especificación del sonómetro.

Entorno de funcionamiento:

• Elevación < 2000 m
• Humedad relativa (HR) ≤ 80%HR
• Temperatura de funcionamiento 0 - 40°C

Almacenamiento y mantenimiento:
No utilice alcohol u otros disolventes para limpiar el medidor. Si no se va a utilizar durante mucho tiempo, retire las pilas y mantenga el medidor en un ambiente seco y limpio.

Símbolos de seguridad:
Se utiliza doble protección para el medidor.
