Manual de eufy E330 (T8531)

ACERCA DEL PRODUCTO

Esta guía se aplica tanto al T8531 (eufy Security Video Smart Lock E330) como al E8531 (eufy Security Video Smart Lock E330 con timbre).
Video Smart Lock E330 viene con 8 GB de almacenamiento local incorporado. El timbre puede ampliar el almacenamiento grabando videoclips en una tarjeta microSD (no incluida) mientras actúa como un timbre digital interior. Para comprar un timbre, visita eufy.com.

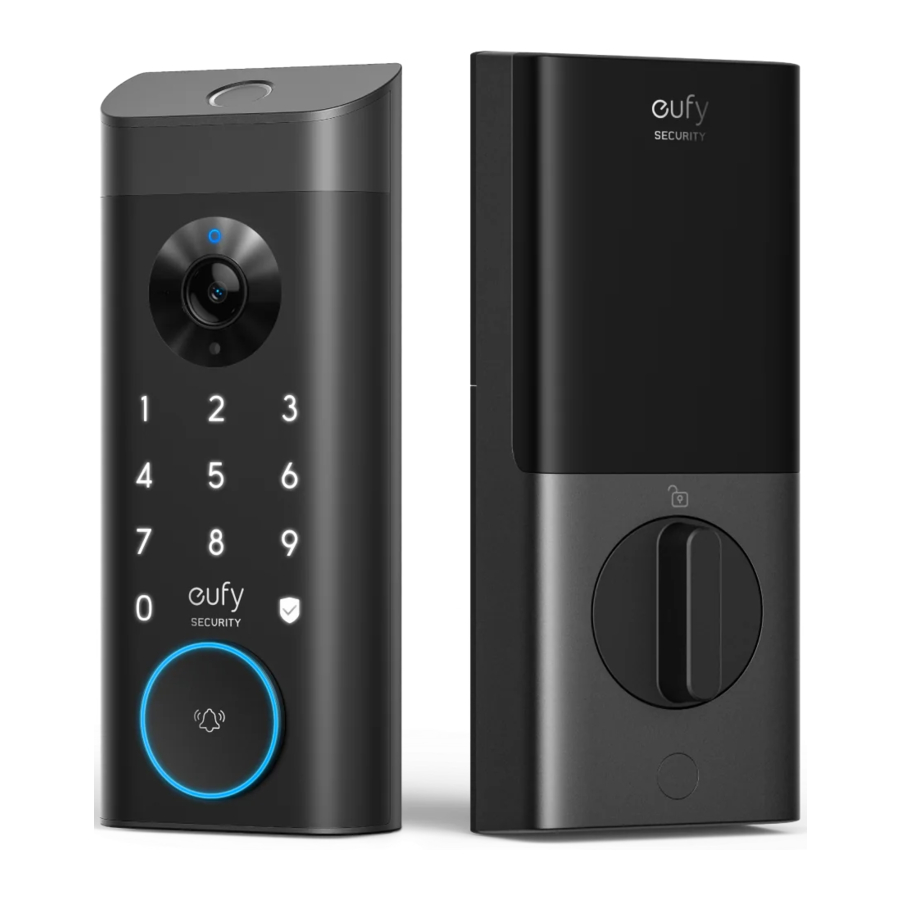

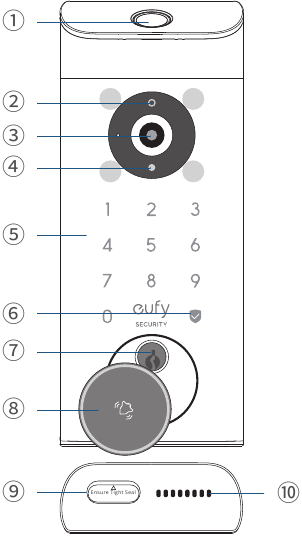

DE UN VISTAZO

Video Smart Lock
Modelo: T8531

1. Escáner de huellas dactilares
   • Se utiliza para bloquear y desbloquear la puerta.
2. Indicador de batería
   • Se pone rojo cuando la batería está baja.
3. Lente de la cámara
4. Sensor de luz ambiental
   • Detecta la cantidad de luz en la zona.
5. Teclado
6. Luz de estado y botón de bloqueo/desbloqueo
   • Azul: Puerta desbloqueada
   • Naranja: Puerta bloqueada
   • Rojo: Estado anómalo
7. Cilindro de cierre
8. Botón del timbre
   • La luz se enciende automáticamente cuando alguien se acerca a la puerta.
9. Puerto USB-C
   • Carga el cierre en situaciones de emergencia. Para evitar la manipulación del cierre, este puerto es exclusivamente para fines de carga y no puede transferir ningún dato.
10. Altavoz

1. Código QR
   • Escanear para añadir Video Smart Lock en la app.
2. Compartimento de la batería
3. Botón de configuración
   • Púlsalo durante 2 segundos para poner Video Smart Lock en modo de emparejamiento.
   • Púlsalo durante 10 segundos para restablecer Video Smart Lock.
4. Pomo giratorio
5. Orificio para tornillo

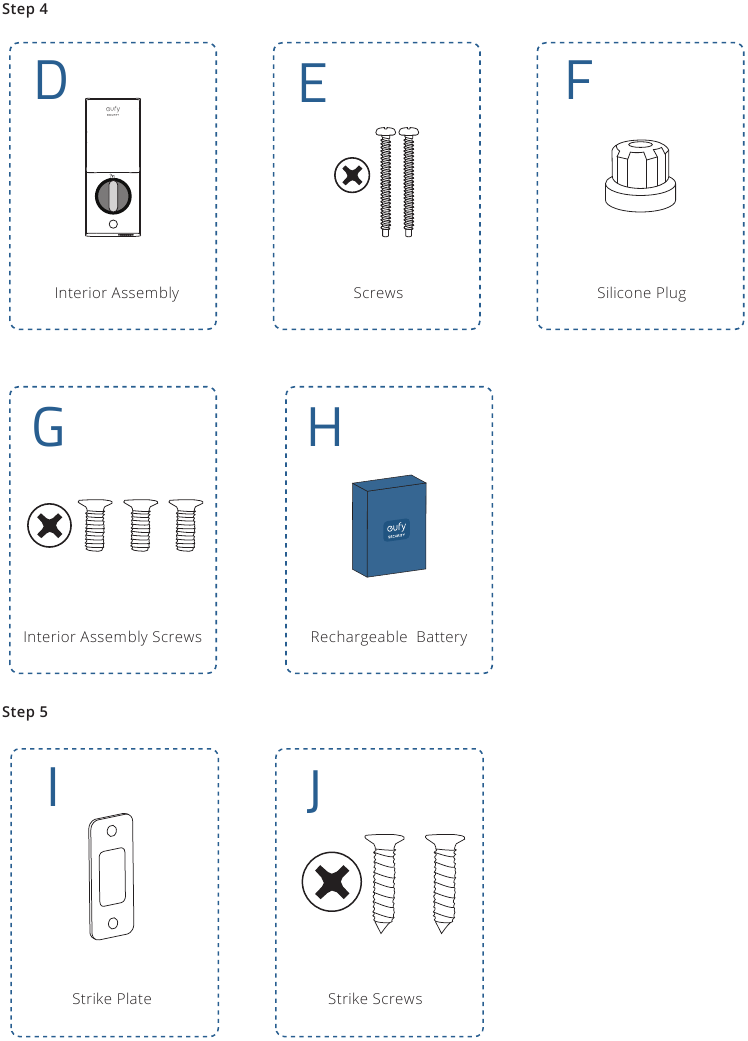

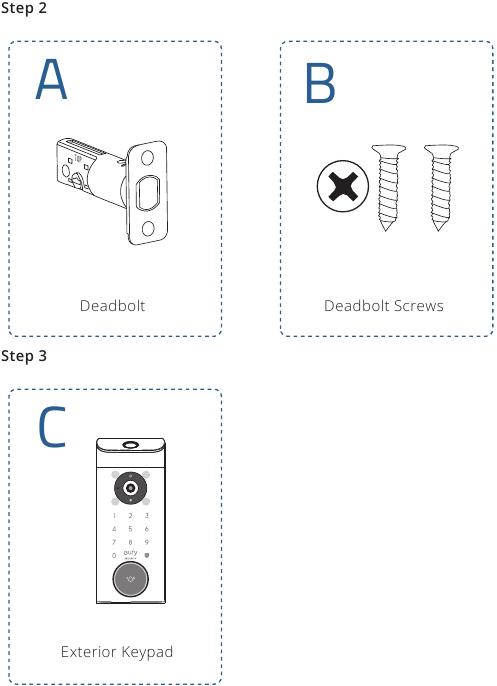

QUÉ HAY EN LA CAJA

Para la instalación de la unidad

Otros

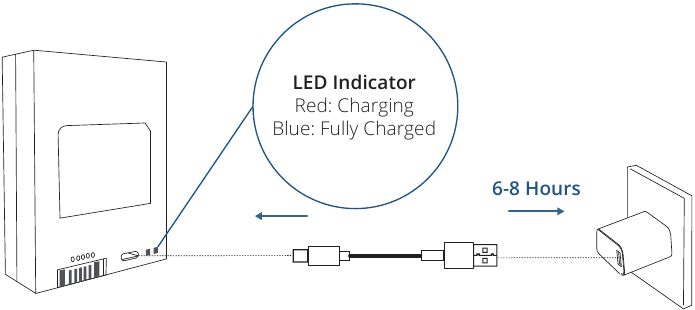

CARGAR LA BATERÍA

Carga completamente la batería recargable antes de usarla por primera vez. Esto puede tardar hasta 6-8 horas. Se recomienda utilizar un adaptador de 5 V/2 A para obtener el mejor rendimiento de carga.
Entrada USB-C: 5 V 2 A

INSTALACIÓN DEL PRODUCTO

La instalación suele tardar menos de 30 minutos. Si tienes alguna pregunta o duda, visita support.eufy.com para obtener ayuda.

Lo que necesitas (no se proporciona)
Prepara un destornillador Phillips estándar antes de la instalación. Los tornillos incluidos son tornillos Phillips.

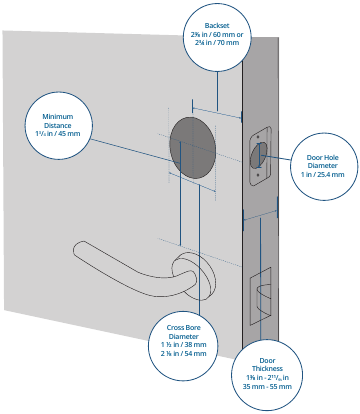

1. Preparar la puerta
   1. Retira el cierre existente.
   2. Comprueba si tu puerta tiene orificios como se ilustra a continuación. Si no es así, utiliza la plantilla y taladra los orificios en tu puerta.


Ten en cuenta que Video Smart Lock E330 no es compatible con puertas de protección contra tormentas y puede no ser adecuado para las puertas de entrada estándar detrás de ellas, ya que la puerta de protección contra tormentas puede bloquear la cámara.
Recomendamos asegurarte de que tu puerta sea una puerta de entrada estándar, sin puerta de protección contra tormentas, antes de considerar este producto.

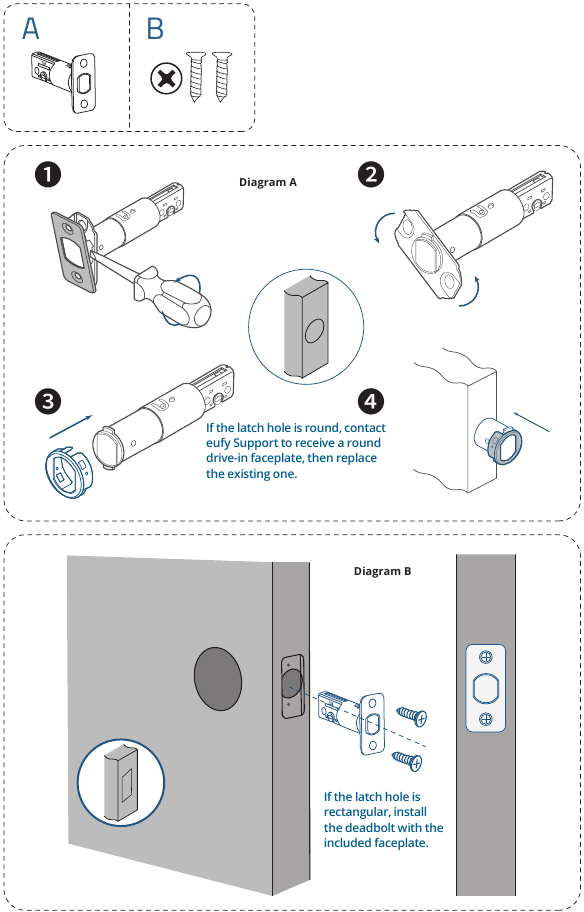

2. Instalar el cerrojo

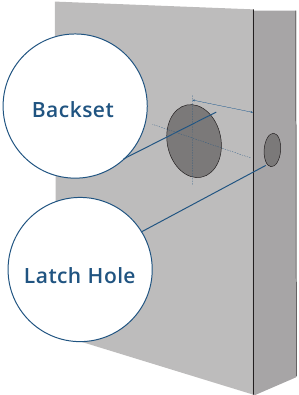

   1. Comprueba tu puerta para ver si el cerrojo necesita ajuste.


Si el retroceso es de 60 mm, inserta el cerrojo directamente. Si el retroceso es de 70 mm, gira la placa frontal del cerrojo 180° para extender la longitud.

Inserta y atornilla el cerrojo en el marco de la puerta. Asegúrate de que la palabra "TOP" en el cerrojo esté orientada hacia arriba y el cubo en forma de T del cerrojo esté centrado.

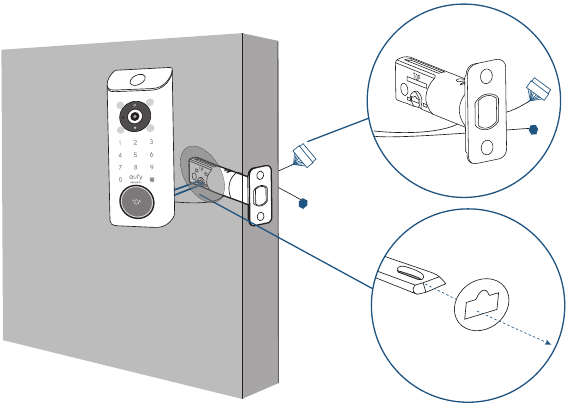

3. Instalar el teclado exterior
   1. Mide el diámetro del orificio transversal.

      • Si es de 54 mm, instala el teclado.

      • Si es de 38 mm, retira el espaciador y luego instala el teclado.

   2. Asegúrate de que los cables pasen por debajo del cerrojo.

4. Instalar el montaje interior

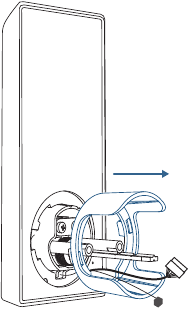

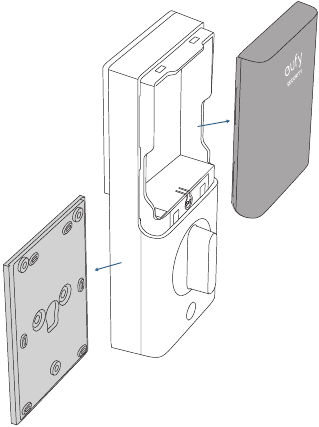

   1. Separa la placa de montaje y la cubierta de la batería del montaje interior.

   2. Pasa los cables por la ranura de la placa de montaje. Asegúrate de que la almohadilla de silicona esté contra la puerta.

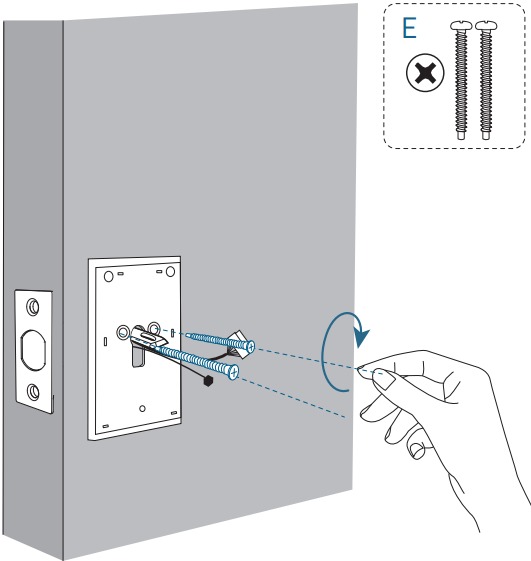

   3. Alinea la placa de montaje con los receptáculos de tornillo roscados del teclado exterior.
      Aprieta bien los tornillos en su lugar. Coloca los tornillos con las manos y luego utiliza un destornillador para asegurarlos.

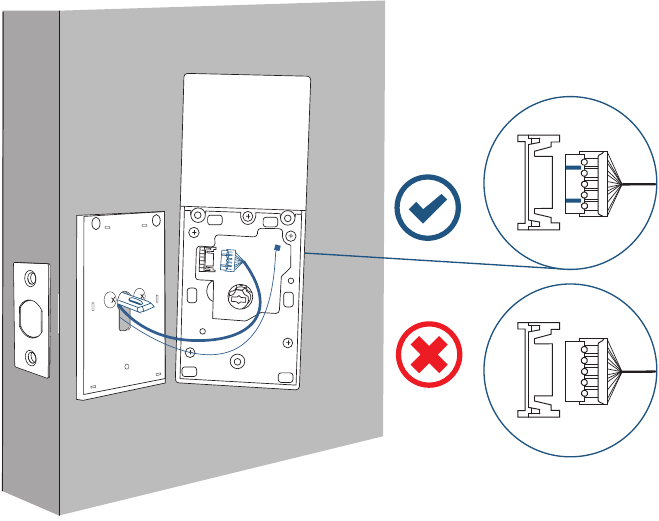

   4. Conecta el cable de alimentación (conector grande) y luego el cable de radar (conector pequeño) en los enchufes en la parte posterior del montaje interior.
      Dirige los cables alrededor del receptor del vástago para evitar pellizcos durante la instalación.

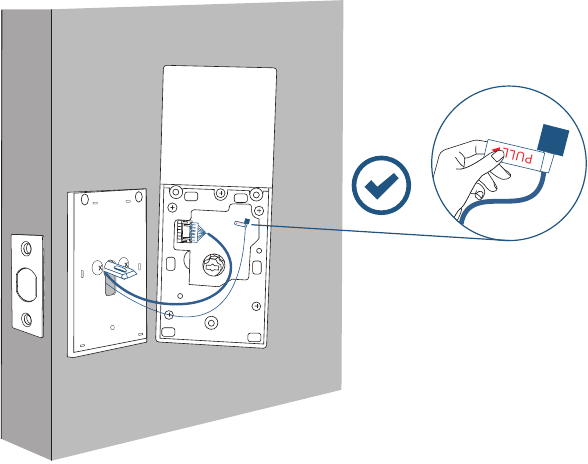

Para desconectar el cable de radar, tira suavemente de la lengüeta.

5. Inserta el vástago en forma de T del teclado exterior en el receptor del vástago en forma de T del montaje interior.
   Asegúrate de que ambos cables estén metidos en la cavidad en la parte posterior del montaje interior.

Asegúrate de que el cerrojo esté retraído y la perilla del pulgar esté en la posición de 'desbloqueo', comprueba si el cerrojo se mueve correctamente girando la perilla del pulgar.

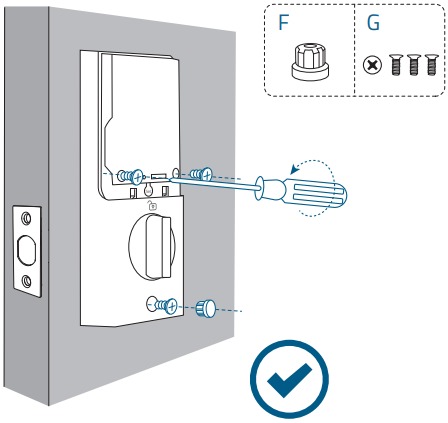

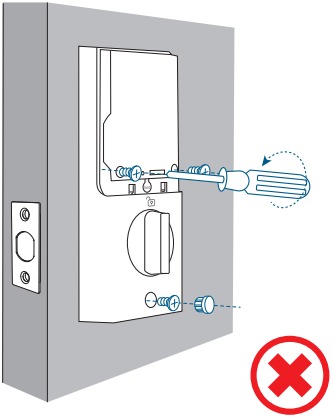

Utiliza un destornillador largo para apretar los tornillos del montaje interior. Inserta el tapón de silicona en el orificio debajo del pulgar.

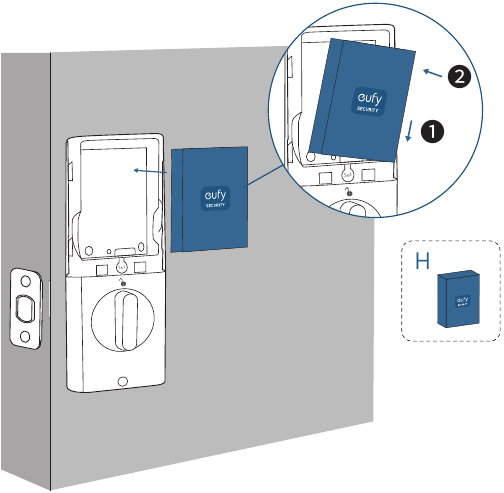

6. Inserta la batería recargable en el compartimento de la batería.

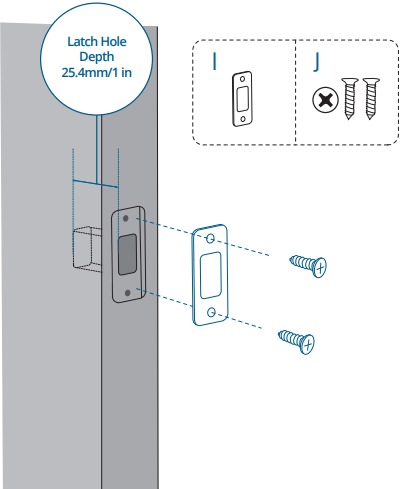

5. Instalar la placa de cerradero
   Asegúrate de que la profundidad del orificio de la cerradura en el marco de la puerta sea de al menos 1 pulgada (25,4 mm), de lo contrario, la calibración puede fallar durante la configuración, y es posible que el cierre no funcione como se espera.

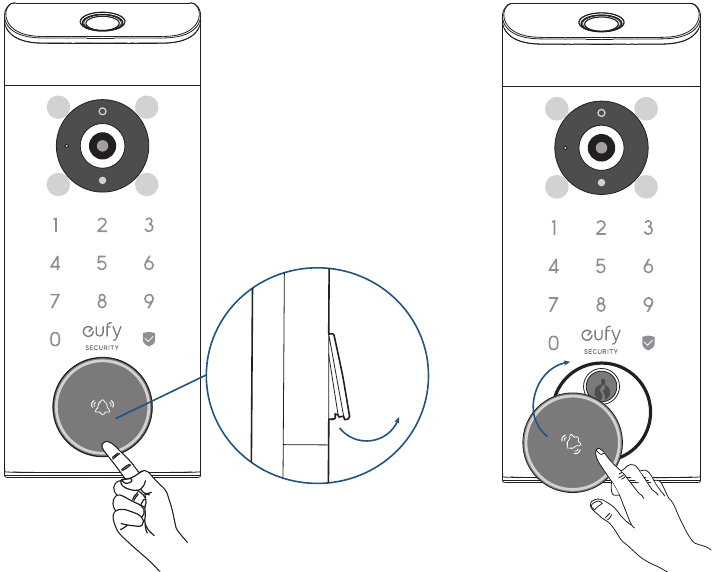

APERTURA Y CIERRE DE LA CUBIERTA DEL CILINDRO DE CIERRE

Para abrir la cubierta, tira suavemente de la parte inferior de la cubierta y gírala en sentido contrario a las agujas del reloj.
Para cerrar la cubierta, gírala en el sentido de las agujas del reloj y deslízala de nuevo en su lugar.

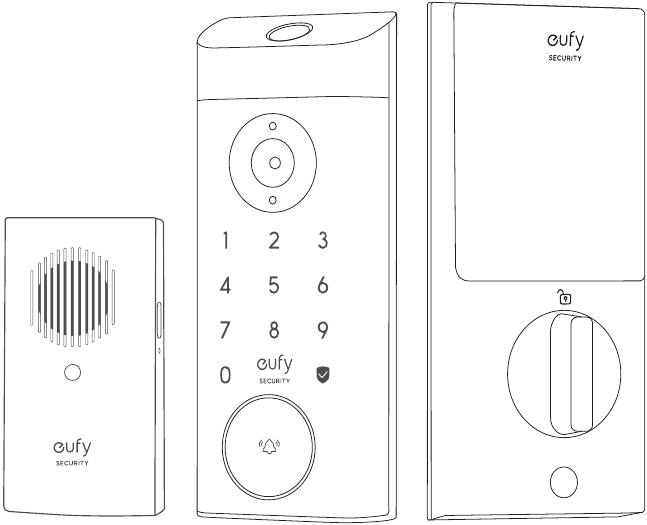

USO DEL TIMBRE

(OPCIONAL)
El timbre del timbre está disponible exclusivamente con la compra del modelo E8531 (eufy Security Video Smart Lock E330 con timbre).

De un vistazo

1. Botón SYNC (botón de sincronización)
2. Altavoz
3. Ranura para tarjeta microSD
   • Inserta una tarjeta microSD para almacenar grabaciones. Utiliza al menos una tarjeta microSD de clase 10 con un máximo de 128 GB.
4. LED de estado
5. Orificio de reinicio
6. Enchufe de alimentación (varía según la región)

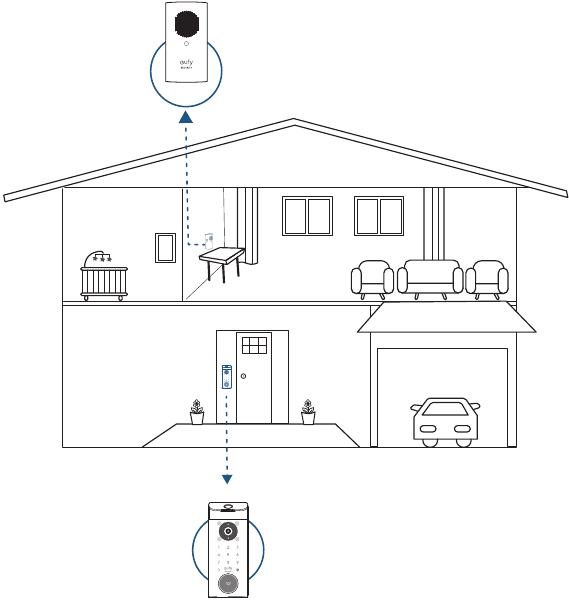

Cómo funciona el sistema

Video Smart Lock detecta el movimiento en tu porche y te permite responder a la puerta en cualquier momento y en cualquier lugar. El timbre del timbre funciona como un timbre digital interior y almacena videoclips en interiores insertando una tarjeta microSD (no incluida). Cuando alguien toca el timbre, se notifica a las personas en la casa.

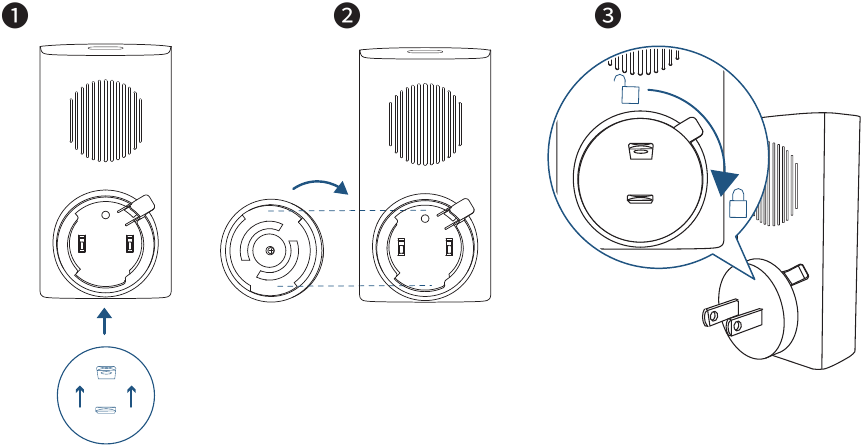

Encender el timbre

1. Conecta el conector de alimentación al timbre del timbre.

2. Conecta el timbre del timbre a una toma de corriente en la pared en la ubicación deseada.

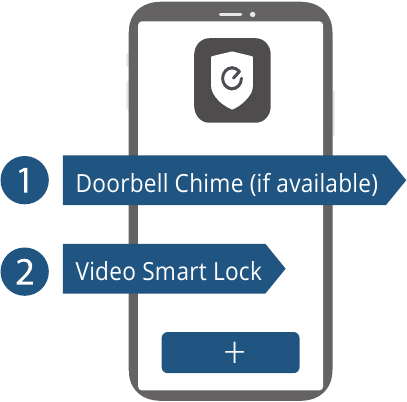

CONFIGURACIÓN DEL SISTEMA

1. Descarga e instala la app eufy Security y, a continuación, regístrate para obtener una cuenta.


2. Sigue las instrucciones en pantalla para añadir primero el timbre (si está disponible) y, a continuación, Video Smark Lock a tu lista de dispositivos.

   • Un timbre puede vincularse a un máximo de cuatro dispositivos.
   • Asegúrate de que la batería de Video Smart Lock esté cargada, o puede que no se añada a la app eufy Security.
3. Una vez completada la configuración, instala la tapa de la batería. Tu Video Smart Lock ya está listo para usar.
   Para obtener asistencia en línea, vídeos tutoriales, preguntas frecuentes y más información, visita https://support.eufy.com/s/.
