Manual del TOMZON A24

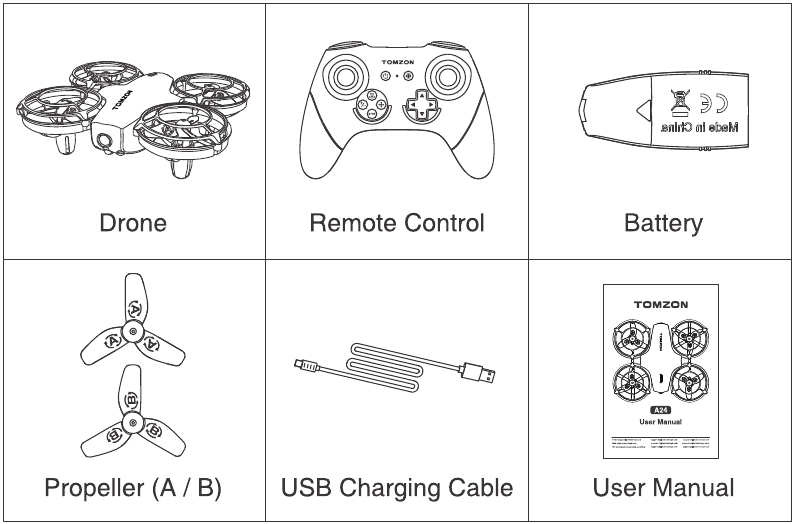

Lista de embalaje

Descripción del producto

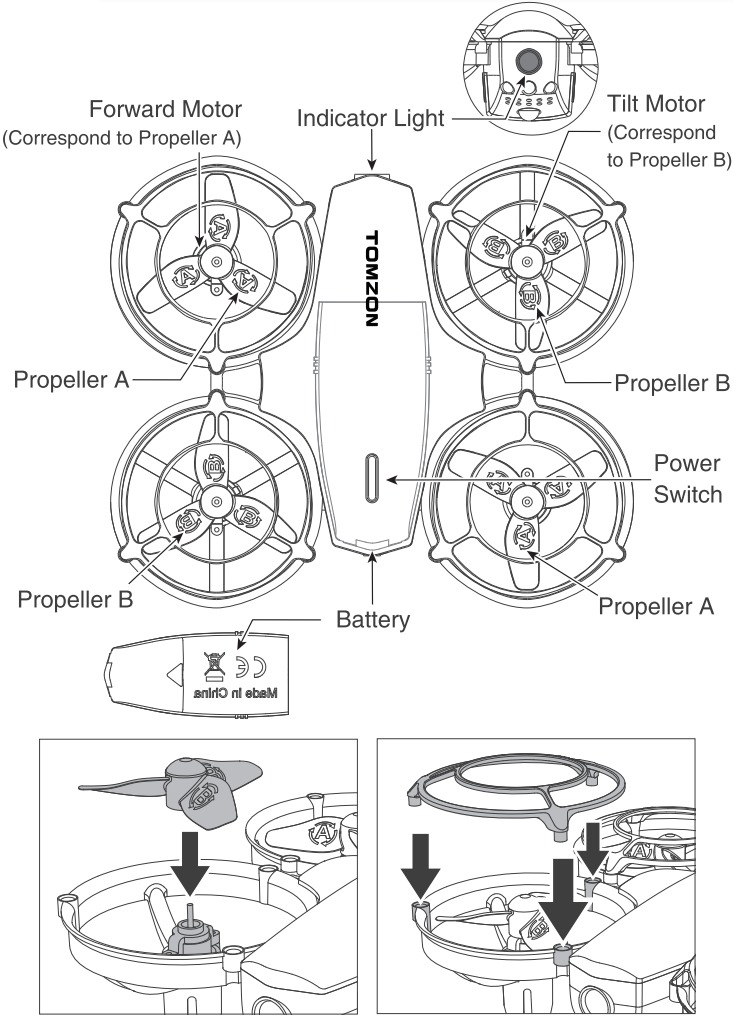

Dispositivo

Consejos:
La aeronave tiene dos tipos de hélices ("A" y "B") marcadas como A y B.
Haga coincidir la marca "A" o "B" al reemplazar la hélice.

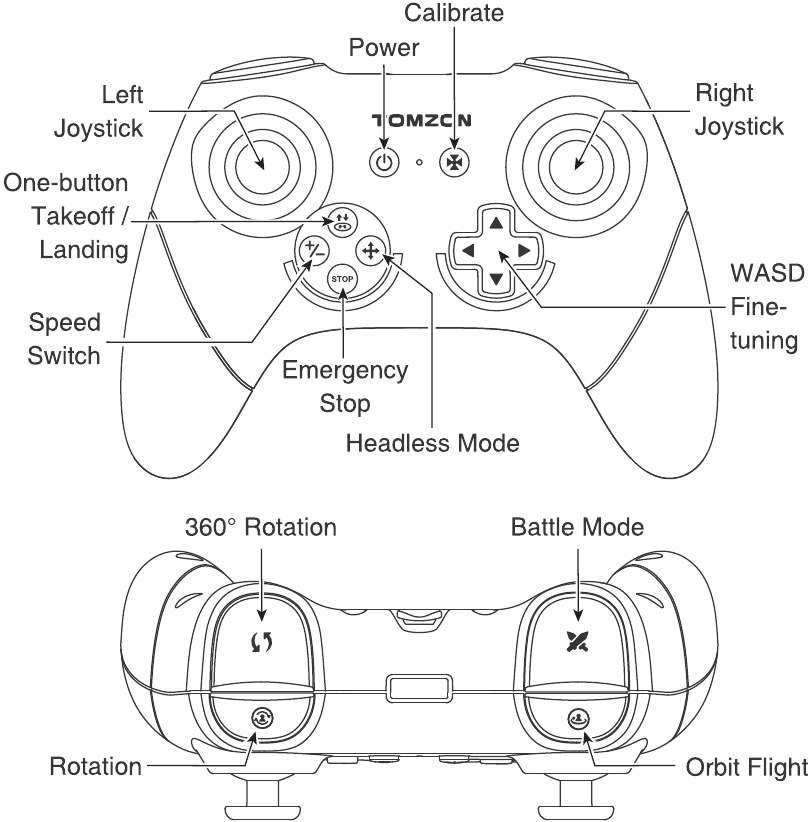

Mando a distancia

Consejos:
El dron admite dos modos de control: Modo 1 y 2

Modo 1: Utilice el joystick izquierdo para hacer que el dron vuele hacia arriba/abajo, gire a la izquierda/derecha; utilice el joystick derecho para hacer que el dron suba/baje/izquierda/derecha

Modo 2: Utilice el joystick izquierdo para girar hacia adelante/atrás/izquierda/derecha; utilice el joystick derecho para hacer que el dron vuele hacia arriba/abajo/izquierda/derecha

Nota:
El Modo 1 es la configuración predeterminada. Pulse el botón "Set speed" (Establecer velocidad) y encienda el mando a distancia para cambiar al Modo 2. Tome el Modo 1 como ejemplo para presentar el método de control del dron.

Batería

Instalación y carga de la batería

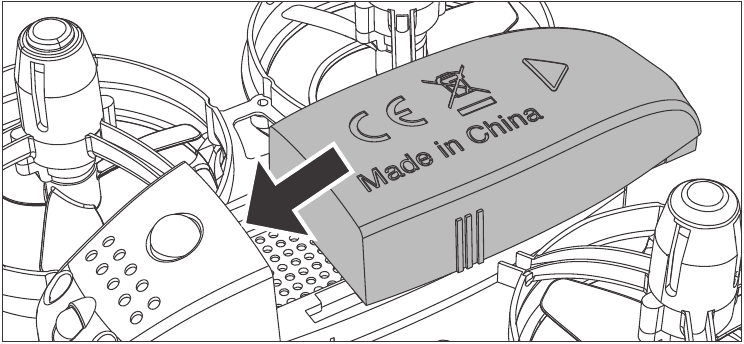

1. Coloque la batería en el dron y abróchela como se muestra en la imagen de abajo:

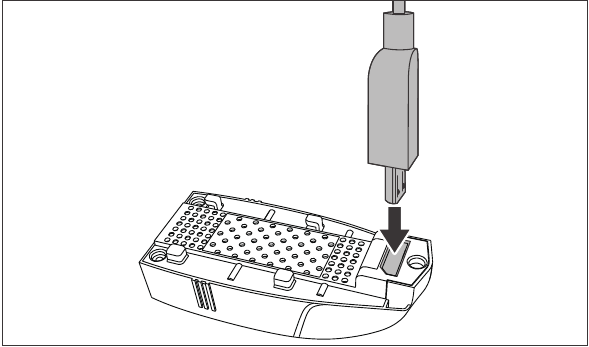

2. Recargue la batería como se muestra en la imagen de abajo:
   El indicador del cargador USB se pone rojo durante la carga Una vez que la carga está completa, el indicador del cargador se apaga


Nota:

1. Utilice el cargador original para la carga. No utilice otros cargadores.
2. Mantenga la batería alejada de altas temperaturas, fuego abierto o calentadores eléctricos; de lo contrario, puede producirse daños o explosiones.
3. Si el producto está mucho tiempo inactivo, cárguelo bimensualmente para mantener la batería en estado activo.
4. No cargue la batería sobre alfombras u otros artículos inflamables para evitar incendios.

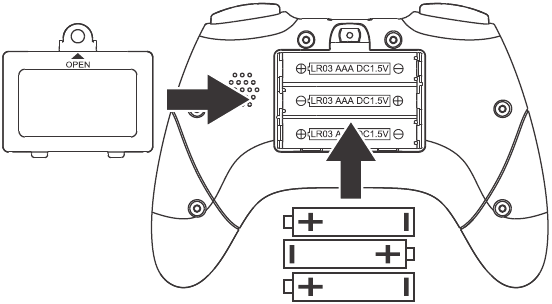

Instalación de la batería del mando a distancia

Abra la tapa de la batería del mando a distancia e instale 3 pilas AAA (no incluidas en el embalaje) como se muestra en la imagen de arriba:

Consejos:

1. Asegúrese de que las baterías del dron y del mando a distancia estén completamente cargadas antes de volar. De lo contrario, el dron no podrá despegar en el modo de batería baja.
2. No se recomienda el uso mixto de pilas alcalinas y ácidas. Saque las pilas cuando el dron esté inactivo durante mucho tiempo.

Inicio rápido

Coincidencia de frecuencia

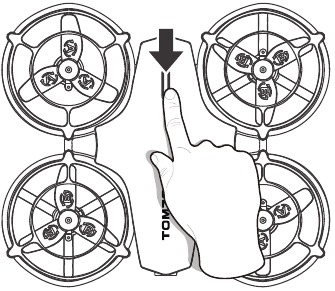

1. Pulse prolongadamente el botón de encendido de la cubierta superior para encender el dron y el indicador parpadea; a continuación, coloque el dron en un suelo horizontal.

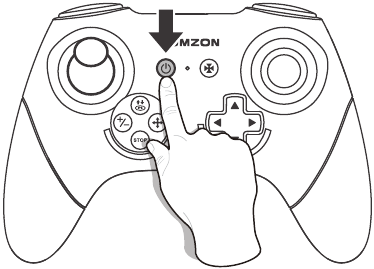

2. Encienda el mando a distancia y este se emparejará automáticamente con el dron. El emparejamiento se completa cuando el mando a distancia emite un pitido. En este momento, las luces indicadoras del mando a distancia y del dron están siempre encendidas.


Calibración

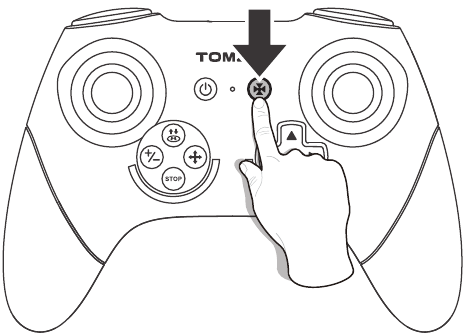

Pulse " " (botón de calibración) para iniciar la calibración. La luz indicadora parpadea rápidamente durante la calibración y, una vez finalizada la calibración, la luz indicadora permanece siempre encendida.
Cuando el dron se caiga, vuelva a calibrarlo (coloque el dron en un suelo horizontal durante la calibración).

Despegue y aterrizaje

Método 1

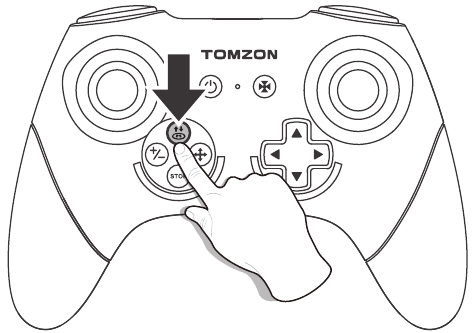

Como se muestra en la imagen de arriba, pulse " " (despegue/aterrizaje con un solo botón) para despegar (cuando el dron despegue, pulse este botón para aterrizar).

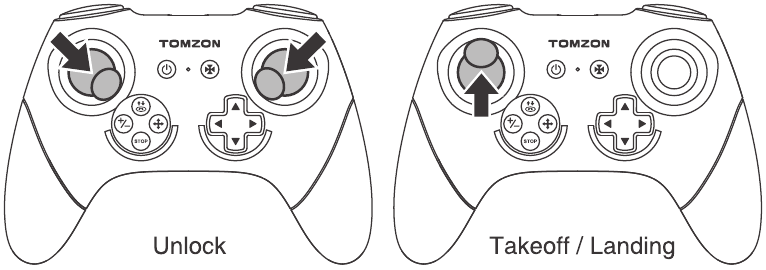

Método 2
Como se muestra en la imagen de arriba, empuje ambos joysticks simultáneamente para desbloquear el dron, luego empuje el izquierdo hacia arriba para despegar (después de que el dron despegue, empuje el derecho hacia abajo para aterrizar)

Parada de emergencia

En caso de emergencia, mantenga pulsado el botón "STOP" durante 1 segundo, el dron deja de funcionar y se cae

Consejos:
El motor solo debe detenerse en caso de emergencia para reducir el riesgo de daños.

Vuelo

Nota: Tome como ejemplo el Modo 1 del mando a distancia

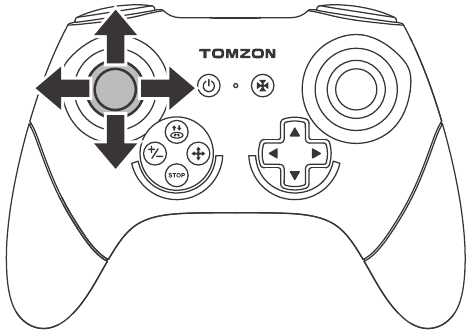

Alta velocidad y rotación

Utilice el "joystick izquierdo" para controlar la altura y la rotación del dron durante el vuelo.

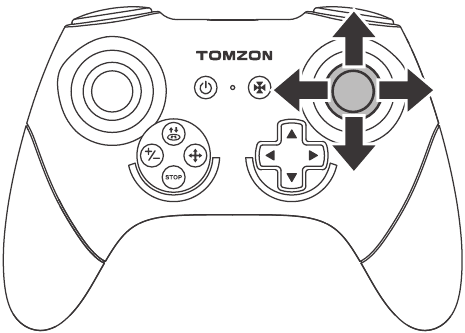

Delante / Detrás Izquierda / Derecha

Utilice el "joystick derecho" para controlar la dirección izquierda / derecha durante el vuelo.

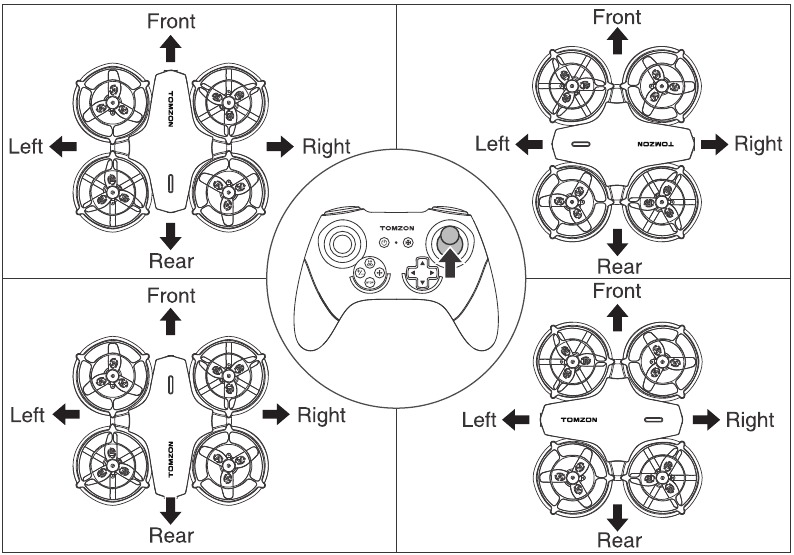

Modo sin cabeza

El dron vuela en una dirección fija y no cambia con la dirección del dron, como se muestra en la imagen de abajo:

Consejos:
El valor predeterminado es el modo frontal, pulse " " (botón de modo sin cabeza) para cambiar al modo sin cabeza.

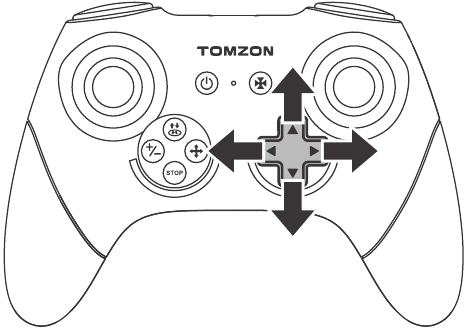

Ajuste fino

Si el dron está inclinado hacia cierta dirección, en lugar de un estado estable, pulse el botón de ajuste fino después del despegue hacia la dirección de vuelo opuesta para alcanzar el estado estable

Vuelo acrobático

Rotación 3D

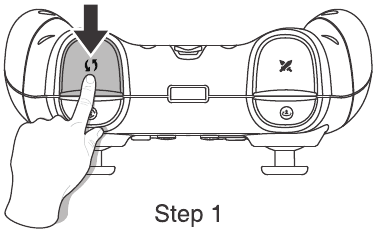

1. Pulse " " (botón de rotación) para entrar en el modo de rotación y el mando a distancia emite pitidos continuamente.

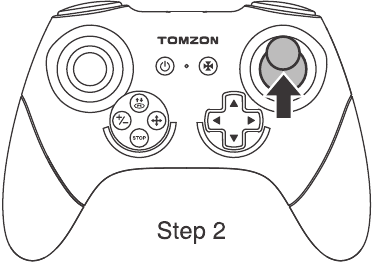

2. Empuje el joystick derecho hacia arriba y el dron gira inmediatamente 360° hacia delante


Consejos:
Para hacer que el dron gire en la otra dirección, empuje el joystick derecho hacia la otra dirección en el Paso 2.

Modo de rotación

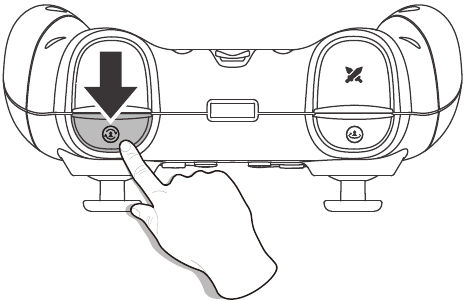

Como se muestra en la imagen de arriba, pulse brevemente " " (botón de rotación) para activar/desactivar el modo de rotación, y el mando a distancia emite un sonido de "bip". En este modo, el dron gira a una velocidad fija.

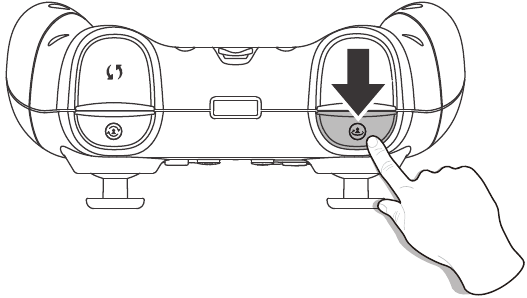

Modo de vuelo orbital

Como se muestra en la imagen de arriba, pulse brevemente " " (botón de vuelo orbital) para activar / desactivar el modo de vuelo orbital, y el mando a distancia emite un sonido de "bip". En este modo, el dron vuela a lo largo de una órbita circular.

Consejos:

1. En este modo, solo se puede controlar el proceso de subida / bajada del dron.
2. El dron sale de este modo automáticamente cuando empuja el joystick derecho.

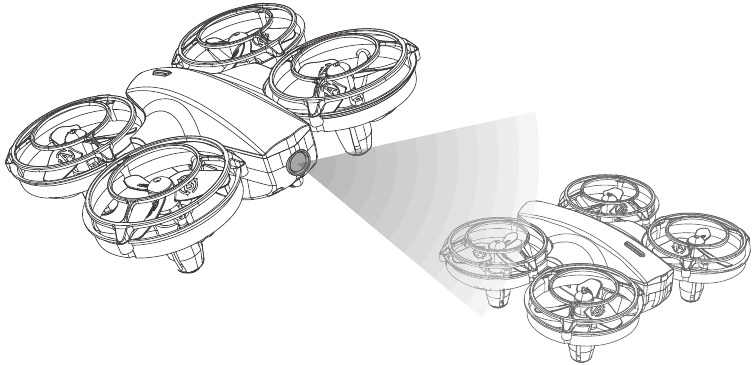

Modo de batalla

Pulse el botón " " en el mando a distancia. La aeronave emite ondas infrarrojas y puede luchar en el aire. Dos o más aeronaves pueden luchar entre sí.

Nota: Una vez que el dron es alcanzado, se agitará y sus luces parpadearán mientras que el mando a distancia emitirá un pitido. Después de ser golpeado 4 veces, aterrizará automáticamente lentamente. En este momento, vuelva a calibrarlo antes de despegar.

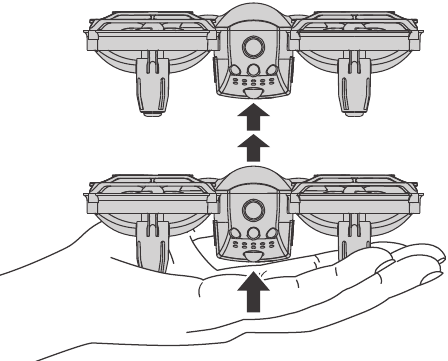

Modo de lanzamiento

El dron puede despegar automáticamente después de ser lanzado manualmente. Conecte el dron al mando a distancia y calíbrelo, luego sostenga el dron en su mano y láncelo al aire. Como se muestra en la imagen de arriba.

Seguridad

Alarma de batería baja

Cuando el voltaje es inferior a 3,7 V, el indicador del dron parpadea lentamente en rojo y el mando a distancia emite un pitido, y el dron aterriza automáticamente cuando la batería se agota. Tenga cuidado con la energía de la batería durante el vuelo.

Alarma de señal baja

Cuando el dron pierde la conexión con el mando a distancia, aterriza automáticamente y el mando a distancia emite un pitido. Asegúrese de que el dron esté en su línea de visión.

Especificación

Recordatorio de seguridad

1. Está prohibido el uso de todo tipo de drones en un radio de 5.000 m y en la zona del punto central de la pista del aeródromo, con el fin de garantizar los requisitos del entorno electromagnético de la radio aeronáutica. No se utilizarán mandos a distancia ni drones cuando las autoridades estatales competentes emitan instrucciones de control de radio.
2. Utilice el dron en interiores o en un clima cálido, soleado y sin viento en el exterior. Está prohibido su uso en condiciones meteorológicas adversas como altas temperaturas, bajas temperaturas, vientos fuertes, tormentas eléctricas, etc.
3. Mantenga una distancia de seguridad con respecto a personas, mascotas, cables y otros obstáculos cuando utilice el dron en interiores o exteriores, y mantenga el dron dentro de su línea de visión para evitar accidentes.
4. Una vez que el dron se haya puesto en marcha, no toque piezas como los engranajes de alta velocidad y las hélices para evitar lesiones.
