Manual del Gira System 3000

Contenido

1 Componentes del dispositivo
2 Uso previsto
3 Características del producto
4 Puesta en marcha
5 Funcionamiento de persianas venecianas y persianas enrollables
6 Funcionamiento de la iluminación
7 Activar funciones
8 Información para electricistas cualificados
9 Datos técnicos
10 Lista de parámetros
11 Instrucciones de seguridad
12 Referencias
13 Descargar el manual
14 En otros idiomas

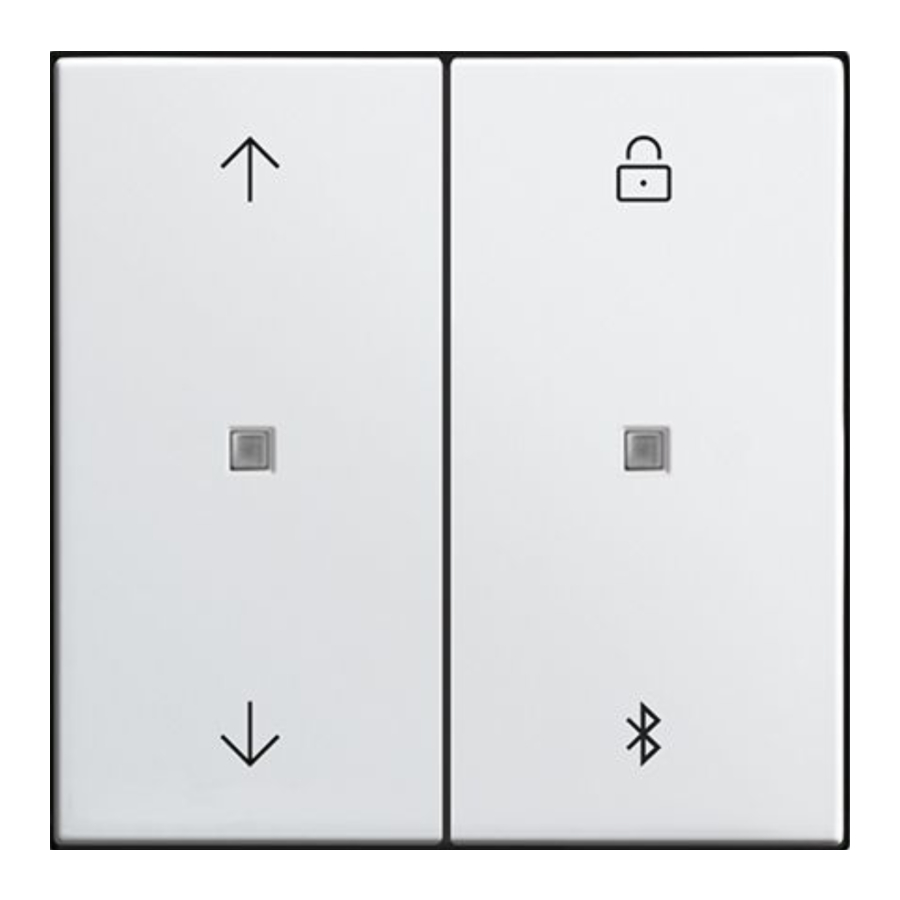

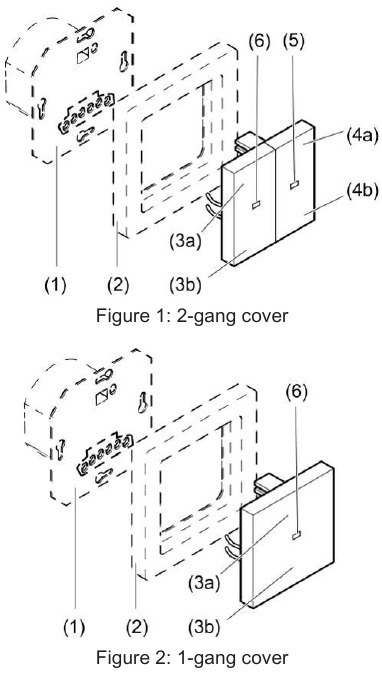

Componentes del dispositivo

Mecanismo
Marco embellecedor
1. Persiana/persiana enrollable arriba/luz encendida, más brillante
2. Persiana/persiana enrollable abajo/luz apagada, más oscura
1. Función de desactivación
2. Activar acoplamiento Bluetooth, activar/desactivar el funcionamiento automático
LED de función
LED de estado

Indicación LED

Verde	Persiana/persiana enrollable activada/luz encendida
Rojo	Función de desactivación activa
Rojo, triple parpadeo	El marco embellecedor ya se había conectado a otro mecanismo
Naranja	Funcionamiento automático desactivado (solo marco embellecedor doble)
Azul	Conexión Bluetooth activa
Azul parpadeante	Modo de acoplamiento Bluetooth activo
Azul parpadeante rápido	Se está realizando una actualización del dispositivo
Azul, triple parpadeo	No se ha configurado la hora

Prioridades para la indicación LED:

LED rojo antes que LED verde o naranja
LED azul antes que LED rojo

Uso previsto

Funcionamiento manual y temporizado, p. ej., de persianas venecianas, persianas enrollables, toldos, iluminación o ventiladores
Manejo y programación con un dispositivo móvil (teléfono inteligente o tableta) a través de Bluetooth con la app
Funcionamiento de mecanismo de conmutación, regulación o persiana veneciana, extensión de 3 hilos o unidad de control de potencia DALI del System 3000

Ajuste predeterminado

Horarios de conmutación en un mecanismo de persiana veneciana:
↑ 07:00, Lu - Ju
↓ 21:00, Lu - Ju
↑ 07:00, Vi
↓ 21:30, Vi
↑ 09:00, Sá
↓ 21:30, Sá
↑ 09:00, Do
↓ 21:00, Do
La función Astro está desactivada
El cambio automático de horario de verano/invierno está activo

No hay horarios de conmutación disponibles cuando se opera en un mecanismo de conmutación/regulación.

Comportamiento después de un fallo de tensión de red
Fallo de tensión inferior a la reserva de marcha

Se conservan todos los datos y ajustes
Los horarios de conmutación perdidos no se ejecutan posteriormente

Fallo de tensión superior a la reserva de marcha

El LED azul parpadea tres veces repetidamente hasta que la hora se actualiza automáticamente cuando se conecta con la app
No se ejecutan operaciones de conmutación
Se conservan los horarios de conmutación

Características del producto

Funciones directamente en el marco embellecedor

Funcionamiento de persianas/persianas enrollables e iluminación
Evaluación de extensión de 2 hilos o 3 hilos, extensión rotativa, transmisor de pared Bluetooth o pulsador
Activar/desactivar la función de desactivación (solo marco embellecedor doble)
Activar/desactivar el funcionamiento automático (solo marco embellecedor doble)
Se puede guardar el tiempo de funcionamiento y la posición de ventilación de la persiana/persiana enrollable
Se puede guardar el brillo de conexión o la conexión al último brillo con el mecanismo de regulación
Activar/desactivar el modo nocturno (solo marco embellecedor doble)

Funciones a través de la app

Funcionamiento de persianas/persianas enrollables e iluminación con respuesta de estado
Indicación de la posición actual de la persiana/persiana enrollable, la posición de regulación o el estado de conmutación
Programación de hasta 40 horarios de conmutación individuales
Las posiciones de las persianas venecianas y las lamas o los valores de conmutación y regulación se pueden guardar en cualquier horario de conmutación
Posibilidad de copiar horarios de conmutación de otros dispositivos
Conmutación al amanecer y/o antes del atardecer (función Astro)
Hora Astro mediante fijación de posición
El desplazamiento de la hora Astro se puede ajustar para cada horario de conmutación
Cambio automático de horario de verano/invierno, se puede desconectar
La función de llamada permite a una persona llamar la atención si es necesario
La función aleatoria permite que los horarios de conmutación se ejecuten aleatoriamente en un período de tiempo de +/- 15 min.
Función de desactivación
Modo nocturno
Actualización automática de la fecha y la hora al conectar con un teléfono inteligente
Posibilidad de solicitud de código para la protección de programas de tiempo y configuración
Guarda una posición de ventilación, el tiempo de funcionamiento de la persiana/persiana enrollable, el tiempo de cambio de lamas y el tiempo de cambio para el cambio de dirección
Posibilidad de cambiar al funcionamiento inverso para mecanismos de persiana veneciana
Se puede ajustar el brillo máximo y el brillo mínimo para el mecanismo de regulación
Las funciones de protección solar y crepuscular son posibles a través de un sensor de brillo opcional

Puesta en marcha

Instalar la app en un dispositivo móvil
El requisito para el funcionamiento a través de la app es un dispositivo móvil con interfaz Bluetooth que ejecute el sistema operativo Android o iOS.

Descarga e instala la app Gira System 3000 desde la App Store de iTunes (iOS) o la Google Play Store (Android).

Acoplar dispositivos móviles a través de Bluetooth
Requisito previo: el mecanismo debe estar conectado y apagado. El marco embellecedor se coloca en el mecanismo y el dispositivo móvil está cerca del marco embellecedor.

Activar el modo de acoplamiento:
Marco embellecedor doble: pulsa el botón (4b) durante más de 4 segundos.
Marco embellecedor sencillo: con la carga desconectada, pulsa los botones (3a) y (3b) durante más de 4 segundos.
El LED azul parpadea lentamente. El modo de acoplamiento está activo durante un minuto.
Inicia la app Gira System 3000 app (app System 3000) y busca el dispositivo que se va a acoplar. El marco embellecedor "Gira Timer" (temporizador Gira) se muestra en la app.
Realiza el acoplamiento.
El modo de acoplamiento se cierra automáticamente después de un acoplamiento correcto. El LED azul se ilumina para confirmar una conexión activa.

Se puede acoplar un máximo de 8 dispositivos móviles con un marco embellecedor. Al acoplar el noveno dispositivo, se eliminará el dispositivo menos utilizado.
Para poder realizar movimientos de posición de la persiana/persiana enrollable en un mecanismo de persiana veneciana, se realiza un movimiento de referencia en la posición final superior después de la programación. Este movimiento de referencia no debe detenerse.

Todos los ajustes y operaciones también son posibles a través de la app.

Mover la persiana/persiana enrollable

Pulsa el botón (3a) o (3b) durante más de un segundo.
La persiana/persiana enrollable se mueve en la dirección deseada hasta la posición final o se detiene cuando se vuelve a pulsar el botón.

Si se ha guardado una posición de ventilación, la persiana se detiene en la posición de ventilación al moverse hacia abajo (consulta Guardar la posición de ventilación).
Cuando se ejecuta a través de un transmisor de pared Bluetooth, la persiana/persiana enrollable se activa mientras se aplica presión al botón.

Ajustar las lamas

Pulsa el botón (3a) o (3b) durante menos de un segundo.

Guardar el tiempo de funcionamiento de la persiana/persiana enrollable
Para realizar movimientos de posicionamiento, el tiempo de funcionamiento de la persiana/persiana enrollable debe guardarse de antemano.
Para guardar el tiempo de funcionamiento de la persiana/persiana enrollable, la persiana veneciana debe moverse a la posición final superior y el LED de estado (6) debe apagarse automáticamente.

Desde la posición final superior, pulsa el botón (3b) durante más de un segundo. La persiana/persiana enrollable se mueve en la dirección de la posición final inferior.
Mantén pulsados los botones (3a) y (3b).
La persiana/persiana enrollable permanece detenida, pero continúa moviéndose después de 4 segundos.
Tan pronto como la persiana/persiana enrollable haya alcanzado la posición final inferior, suelta los botones y pulsa el botón (3b) en los siguientes 4 segundos.
Se guarda el tiempo de funcionamiento. La persiana/persiana enrollable vuelve a la posición final superior.

Guardar la posición de ventilación
Para guardar la posición de ventilación, la persiana veneciana debe moverse a la posición final superior y el LED de estado (6) debe apagarse automáticamente.

Desde la posición final superior, pulsa el botón (3b) durante más de un segundo. La persiana/persiana enrollable se mueve en la dirección de la posición final inferior.
Mantén pulsados los botones (3a) y (3b).
La persiana/persiana enrollable permanece detenida, pero continúa moviéndose después de 4 segundos.
Tan pronto como se haya alcanzado la posición de ventilación deseada, suelta los botones y pulsa el botón (3a) en los siguientes 4 segundos.
Se guarda la posición de ventilación. La persiana/persiana enrollable vuelve a la posición final superior.

Si la posición de ventilación se guarda de nuevo, el valor anterior se sobrescribe.

Funcionamiento de la iluminación

Todos los ajustes y operaciones también son posibles a través de la app.

Encender la luz

Pulsa el botón (3a) o (3b) durante menos de 0,4 segundos.

Con un mecanismo de regulación, la luz se enciende con el brillo que se ajustó por última vez o con un brillo guardado.

Encender la luz con el brillo mínimo

Pulsa el botón (3b) durante más de 0,4 segundos.

Ajustar el brillo

Pulsa el botón (3a) o (3b) durante más de 0,4 segundos.

Ajustar la temperatura del color

Solo con la unidad de control de potencia DALI.

En el estado encendido, pulsa el botón (3a) o (3b) dos veces en la parte superior o inferior en un plazo de 0,4 segundos (doble clic). La luz se apaga y se vuelve a encender. El dispositivo está en modo de temperatura de color.
Pulsa prolongadamente el botón (3a) o (3b) para cambiar la temperatura del color.

Después de otro doble clic, el dispositivo vuelve al funcionamiento normal y lo indica apagándose y encendiéndose brevemente de nuevo. Después de un minuto sin funcionamiento, el dispositivo también vuelve al funcionamiento normal.

Guardar el brillo/la temperatura de color de conexión

Ajustar el brillo
Ajustar la temperatura del color (solo unidad de control de potencia DALI)
Pulsa los botones (3a) y (3b) durante más de 4 segundos.
Se guarda el brillo/la temperatura de color de conexión. Para confirmarlo, la luz se apaga brevemente y se vuelve a encender.

Eliminar el brillo/la temperatura de color de conexión

Pulsa brevemente el botón (3): la luz se enciende con el brillo y la temperatura de color de conexión guardados.
Sin cambiar el brillo, pulsa los botones (3a) y (3b) durante más de 4 segundos.
Se ha eliminado el brillo de conexión.
La conexión se realiza con el último valor de brillo/temperatura de color establecido. Para confirmarlo, la luz se apaga brevemente y se vuelve a encender.

Activar funciones

Activar/desactivar el funcionamiento automático (solo marco embellecedor doble)

Pulsa brevemente el botón (4b).
El modo automático se activa/desactiva.
Cuando el funcionamiento automático está desactivado, el LED de función (5) se vuelve naranja. Los tiempos de recorrido guardados no se ejecutan.

Activar/desactivar la función de desactivación (solo marco embellecedor doble)
La función de desactivación desactiva el funcionamiento de la extensión y el funcionamiento a través de la app y desactiva el funcionamiento automático. El funcionamiento manual con los botones (3a) y (3b) sigue siendo posible.
Con las persianas venecianas, el funcionamiento de la extensión en la dirección "ARRIBA" (alarma de viento) sigue siendo posible.

Pulsa el botón (4a) durante más de 4 segundos.
La función de desactivación se activa o desactiva.
El LED de función (5) se vuelve rojo si la función de desactivación está activa.

La función de desactivación también se puede ajustar con la app (lista de parámetros). Con el marco embellecedor sencillo, el LED de estado (6) se ilumina cuando la función de desactivación está activa.

Activar/desactivar el modo nocturno (solo marco embellecedor doble)
En el modo nocturno, los LED de estado y de función no se iluminan permanentemente, sino solo durante 5 segundos después de pulsar un botón.

Pulsa los botones (4a) y (4b) durante más de 4 segundos.
El modo nocturno está activado: el LED de función se vuelve rojo durante 3 segundos.
El modo nocturno está desactivado: el LED de función se vuelve verde durante 3 segundos.

Con los marcos embellecedores sencillos y dobles, el modo nocturno se puede ajustar con la app (lista de parámetros).

Función de llamada
La función permite a una persona llamar la atención si es necesario. Se puede activar una llamada a través de una extensión de 2 hilos, un transmisor de pared Bluetooth o un pulsador.
Requisito previo: la función de llamada se ha activado a través de la app.

Pulsa el botón de la extensión.
La luz parpadea (1 segundo encendida, 1 segundo apagada) hasta que se reconoce la llamada accionando cualquier botón del dispositivo.

Restablecer el dispositivo a la configuración de fábrica

Pulsa los botones (3a) y (3b) durante los primeros 2 minutos después de conectar la tensión de red durante más de 20 segundos hasta que el LED de estado rojo parpadee rápidamente.
Suelta los botones (3a) y (3b) y vuelve a pulsarlos brevemente una vez en un plazo de 10 segundos. El LED de estado rojo parpadea más lentamente durante aprox. 5 segundos.
El dispositivo se restablece a la configuración predeterminada (default setting (ajuste predeterminado)). El LED azul parpadea tres veces para indicar que la hora no está ajustada.
En un mecanismo de persiana veneciana, se realiza una carrera de referencia a la posición final superior.

Después de restablecer el dispositivo a la configuración predeterminada, debe eliminarse de la app.
En los equipos iOS, el dispositivo también debe eliminarse manualmente de la lista de dispositivos Bluetooth emparejados (Ajustes/Bluetooth). De lo contrario, no será posible volver a emparejarlo.

Información para electricistas cualificados

Peligro mortal por descarga eléctrica
Desconecta el dispositivo. Cubre las piezas conductoras de corriente.

Montaje del dispositivo
El mecanismo de conmutación, regulación o persiana veneciana o la extensión de 3 hilos están montados y conectados correctamente (consulta las instrucciones de los mecanismos correspondientes).

Coloca el marco embellecedor con el marco en el mecanismo.
Conecta la tensión de red.

Si el LED de estado (6) parpadea en rojo tres veces a intervalos repetidos, el marco embellecedor se había conectado previamente a otro mecanismo. Para volver a habilitar el funcionamiento, coloca el marco embellecedor en el mecanismo correcto o pulsa los botones (3a) y (3b) durante más de 4 segundos.

Datos técnicos

Temperatura ambiente	-5... +45°C
Temperatura de almacenamiento/transporte	-20... +70°C
Precisión por mes	± 10 s
La hora se actualiza con cada conexión a la app
Reserva de marcha	aprox. 4 h
Radiofrecuencia	2.402... 2.480 GHz
Capacidad de transmisión	máx. 2,5 mW, Clase 2
Alcance de transmisión	Típ. 10 m
Datos según EN 60730-1
Tipo de acción	1.B.S.T
Grado de contaminación	2
Tensión de choque medida	4000 V

Lista de parámetros

Parámetros ajustables a través de la aplicación
Dependiendo del inserto, los siguientes parámetros se pueden cambiar con la aplicación.

Ajustes para insertos de conmutación/regulación y persianas venecianas

Parámetros	Opciones de ajuste, Ajuste predeterminado	Explicaciones
Desplazamiento de la hora de salida del sol	+/- 0... 120 minutos Ajuste predeterminado: 0 minutos	Las horas astronómicas representan las horas de salida y puesta de sol en el transcurso de un año natural. Si desea que la conmutación se ejecute temprano por la mañana al comienzo del crepúsculo o solo con brillo total, esto se puede realizar con este desplazamiento.
Desplazamiento de la hora de puesta del sol	+/- 0... 120 minutos Ajuste predeterminado: 0 minutos	Las horas astronómicas representan las horas de salida y puesta de sol en el transcurso de un año natural. Si desea que la conmutación se ejecute por la noche al comienzo del crepúsculo o solo con oscuridad total, esto se puede realizar con este desplazamiento.
Ajustar la ubicación	Determinación de la posición actual a través de la función GPS del dispositivo terminal móvil.	Para adaptar las horas astronómicas a la ubicación geográfica, se debe activar la función GPS del dispositivo terminal móvil. La hora astronómica se calcula una vez a la semana para el lugar localizado.
Cambio de hora	On (Activado), Off (Desactivado) Ajuste predeterminado: On (Activado)	Activa el cambio automático de horario de verano/invierno.
Modo nocturno	On (Activado), Off (Desactivado) Ajuste predeterminado: Off (Desactivado)	En el modo nocturno, el LED de estado no está permanentemente encendido, sino solo durante 5 segundos después de presionar un botón.
Función de desactivación	On (Activado), Off (Desactivado) Ajuste predeterminado: Off (Desactivado)	La función de desactivación desactiva el funcionamiento de la extensión y el funcionamiento a través de la aplicación y desactiva el funcionamiento automático. El funcionamiento manual con los botones (3a) y (3b) sigue siendo posible.
Interruptor EnOcean	Dirección MAC Nombre Balancín único Balancín izquierdo Balancín derecho	El transmisor de pared Bluetooth debe estar conectado al dispositivo para poder operarlo. Introduzca aquí la dirección MAC del transmisor de pared Bluetooth, seleccione el botón del dispositivo que se utilizará para el funcionamiento y asigne un nombre. Se pueden conectar hasta 8 transmisores de pared Bluetooth al dispositivo.

Ajustes para todos los insertos de conmutación y regulación

Parámetros	Opciones de ajuste, Ajuste predeterminado	Explicaciones
Activar la función de llamada	On (Activado), Off (Desactivado) Ajuste predeterminado: Off (Desactivado)	La función permite a una persona llamar la atención si es necesario. Si la función está activada, se puede activar una llamada a través de una extensión de 2 hilos, un transmisor de pared Bluetooth o un pulsador. Si se ha activado una llamada, la iluminación parpadea (1 segundo encendido, 1 segundo apagado) hasta que se reconoce la llamada accionando cualquier botón del dispositivo. Una llamada activada anula todas las funciones del dispositivo. Las funciones continúan ejecutándose en segundo plano para que el dispositivo cambie al estado actual respectivo después del reconocimiento.

Ajustes solo para insertos de regulación, unidad de control de alimentación DALI

Parámetros	Opciones de ajuste, Ajuste predeterminado	Explicaciones
Brillo de encendido	1...100 % Ajuste predeterminado: 100%	Durante el funcionamiento breve, la salida se enciende con el brillo de encendido establecido. Nota: Si el valor está por encima del brillo máximo establecido o por debajo del brillo mínimo, el sistema cambiará al valor límite apropiado.
Valor máximo de regulación	75...100 % Ajuste predeterminado: 100%	Especifica el brillo máximo ajustable.
Valor mínimo de regulación	1... 67 % Ajuste predeterminado: 5%	Especifica el brillo mínimo ajustable.
Temperatura de color Solo para la unidad de control de alimentación DALI	Temperatura de color mínima 2000... 4500 K	Temperatura de color mínima: Define la temperatura de color mínima que se puede ajustar.
	Temperatura de color máxima 5000... 10000 K	Temperatura de color máxima: Define la temperatura de color máxima que se puede ajustar.
	Temperatura de color de encendido 2000... 10000 K	Temperatura de color de encendido: La luz se enciende con una temperatura de color guardada.
	Ajuste de fábrica: Temperatura de color mínima 2000 K, temperatura de color máxima 6000 K, temperatura de color de encendido 2700 K

Ajustes solo para insertos de conmutación

Parámetros	Opciones de ajuste, Ajuste predeterminado	Explicaciones
Preaviso de desconexión	On (Activado), Off (Desactivado) Ajuste predeterminado: Off (Desactivado)	Si la advertencia de desconexión está activa, la luz no se apaga directamente. La luz se apaga 30, 20 y 10 segundos antes de la desconexión permanente.

Ajustes solo para insertos de conmutación de 2 canales

Parámetros	Opciones de ajuste, Ajuste predeterminado	Explicaciones
Activación del retardo de encendido para la salida 2	On (Activado), Off (Desactivado) Ajuste predeterminado: On (Activado)	Activa y desactiva el retardo de encendido para la salida 2. Si el parámetro está desactivado, la salida 2 se enciende simultáneamente con la salida 1.
Retardo de encendido de la salida 2	0 s... 60 min Ajuste predeterminado: 2 min	Después de encender la salida 1, la salida 2 también se enciende una vez transcurrido el tiempo establecido aquí.
Retardo de desconexión para la salida 2	0 s... 60 min Ajuste predeterminado: 5 min	Después de apagar la salida 1, la salida 2 también se apaga una vez transcurrido el tiempo establecido aquí.

Ajustes solo para insertos de persianas venecianas

Parámetros	Opciones de ajuste, Ajuste predeterminado	Explicaciones
Modo de funcionamiento	Persiana enrollable Persiana veneciana Toldo Ajuste predeterminado: Persiana enrollable	Persiana enrollable Se controla una persiana enrollable o un toldo para el que se requiere la función de estiramiento de la tela. Persiana veneciana Se controla una persiana veneciana. Toldo Se controla un toldo para el que se requiere la función de estiramiento de la tela.
Tiempo de desplazamiento	1... 360 s Ajuste predeterminado: 120 s	Tiempo absoluto que requiere la persiana/contraventana desde la posición final superior hasta la inferior. La entrada es esencial si se van a producir movimientos de posición.
Tiempo de ajuste de las lamas	0... 10 s Ajuste predeterminado: 0 s	Tiempo absoluto para cambiar las lamas de las persianas venecianas. Aquí, se puede establecer el tiempo de estiramiento de la tela para el funcionamiento de los toldos.
Funcionamiento inverso	On (Activado), Off (Desactivado) Ajuste predeterminado: Off (Desactivado)	Invierte la activación de las salidas de relé. Durante el funcionamiento invertido, las salidas de relé "Subir" y "Bajar" deben activarse en sentido inverso. Esto es necesario, por ejemplo, para controlar las claraboyas.
Posición de ventilación de la altura de la persiana/contraventana	0... 100 % Ajuste predeterminado: 100%	La persiana/contraventana se detiene en esta posición al cerrar. Este parámetro solo es visible en el modo de funcionamiento de la contraventana.
Posición de ventilación de la posición de la lama	0... 100 % Ajuste predeterminado: 100%	Posición de ventilación en el modo de funcionamiento "Persiana veneciana": La persiana/contraventana se mueve a la posición final inferior y las lamas se inclinan al valor establecido aquí.

Ajustes con sensor de temperatura de brillo opcional

Parámetros	Opciones de ajuste, Ajuste predeterminado	Explicaciones
Enseñar el sensor de brillo	Introducir la dirección MAC.	Después de introducir la dirección MAC, el controlador utiliza el brillo recibido para las operaciones de conmutación dependientes del brillo.
Evaluación del brillo	On (Activado), Off (Desactivado) Ajuste predeterminado: Off (Desactivado)	Si la evaluación del brillo está activada y el valor umbral de brillo se excede durante más de 2 minutos, se lleva a cabo la protección solar. Si el brillo cae por debajo del valor umbral de brillo establecido durante más de 15 minutos, la protección solar se desactiva.
Umbral de brillo	4.000... 80.000 lux Ajuste predeterminado: 20.000 lux	Umbral de brillo para llevar a cabo la protección solar
Acción de protección solar activa	Dependiendo del inserto utilizado Conmutación, regulación o movimiento de la persiana/contraventana	El valor establecido se recupera cuando se excede el valor umbral de brillo. Por ejemplo, para los insertos de persianas venecianas, se acerca la posición de protección solar establecida.
Acción de protección solar inactiva	Dependiendo del inserto utilizado Conmutación, regulación o movimiento de la persiana/contraventana	El valor establecido se recupera cuando no se alcanza el valor umbral de brillo. Por ejemplo, el movimiento a la posición final superior (0%) se puede establecer para los insertos de persianas venecianas.
Evaluación de la temperatura	On (Activado), Off (Desactivado) Ajuste predeterminado: Off (Desactivado)	Si la evaluación de la temperatura está activada, antes de implementar la protección solar, se comprueba si se ha excedido el umbral de temperatura preestablecido. Si este no es el caso, la protección solar se implementa solo cuando la temperatura excede.
Valor umbral de temperatura	5... 50°C, Off (Desactivado) Ajuste predeterminado: Off (Desactivado)	Umbral de temperatura para la protección solar dependiente de la temperatura
Amanecer	On (Activado), Off (Desactivado) Ajuste predeterminado: Off (Desactivado)	Cuando el amanecer está activado, la acción almacenada se lleva a cabo cuando excede el valor del crepúsculo. Dependiendo del inserto, la luz se enciende o las persianas se mueven a una posición almacenada y las lamas se inclinan.
Anochecer	On (Activado), Off (Desactivado) Ajuste predeterminado: Off (Desactivado)	Cuando el anochecer está activado, la acción almacenada se lleva a cabo cuando cae por debajo del valor del crepúsculo. Dependiendo del inserto, la luz se enciende o las persianas se mueven a una posición almacenada y las lamas se inclinan.
Valor umbral del crepúsculo	5... 4.000 lux Ajuste predeterminado: 10 lux	Si se excede un valor umbral de crepúsculo establecido durante más de 4 minutos, se activa el crepúsculo. Si el brillo aumenta por encima del valor de crepúsculo preestablecido durante más de 4 minutos, la función de crepúsculo se desactiva. Nota: Se necesita un sensor de brillo/temperatura para esta función.
Acción al amanecer	Dependiendo del inserto utilizado Conmutación, regulación o movimiento de la persiana/contraventana	El valor establecido se recupera cuando se excede el valor umbral del crepúsculo. Por ejemplo, el movimiento a la posición final superior (0%) se puede establecer para los insertos de persianas venecianas.
Acción al anochecer	Dependiendo del inserto utilizado Conmutación, regulación o movimiento de la persiana/contraventana	El valor establecido se recupera cuando no se alcanza el valor umbral del crepúsculo. Por ejemplo, el movimiento a la posición final inferior (100%) se puede establecer para los insertos de persianas venecianas.

Instrucciones de seguridad

Los dispositivos eléctricos solo pueden ser montados y conectados por personas con conocimientos eléctricos.
Posibilidad de lesiones graves, incendios o daños materiales. Lea y siga el manual en su totalidad.
Peligro de descarga eléctrica. Desconéctelo siempre antes de realizar trabajos en el dispositivo o en la carga. Al hacerlo, tenga en cuenta todos los disyuntores que soportan voltajes peligrosos para el dispositivo y/o la carga.
Estas instrucciones son una parte integral del producto y deben permanecer con el cliente final.

Gira
Giersiepen GmbH & Co. KG
Elektro-Installations-Systeme
Industriegebiet Mermbach
Dahlienstraße
42477 Radevormwald
Postfach 12 20
42461 Radevormwald
Deutschland
Tel +49(0)21 95 - 602-0
Fax +49(0)21 95 - 602-191
www.gira.de
info@gira.de

Referencias

Interruptores, enchufes y tecnología inteligente | Gira

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del Gira System 3000
