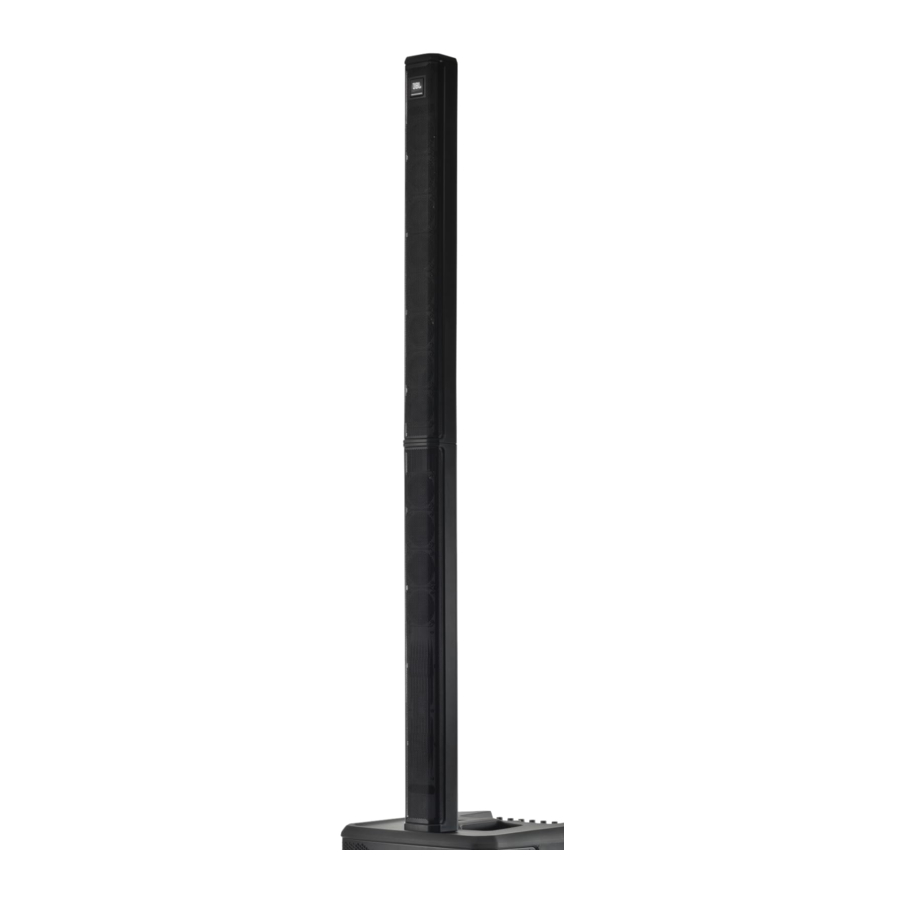

Manual de JBL PRX ONE

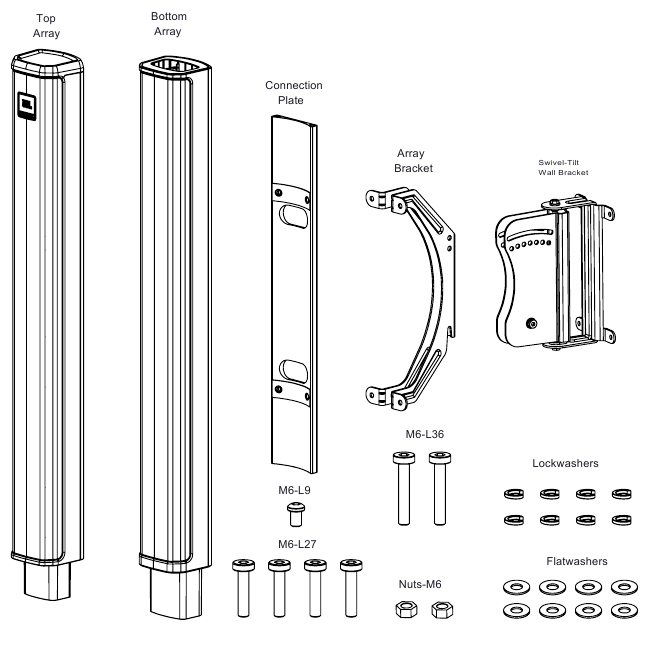

INCLUIDO

MONTAJE EN SUPERFICIE DE PARED

Tenga en cuenta que el CONJUNTO DE SOPORTE consta de un SOPORTE DE ARREGLO y un SOPORTE DE PARED.

1. TENDIDO DE CABLEADO: tienda el cableado desde el amplificador de potencia hasta la ubicación deseada para montar el sistema de altavoces de arreglo JBL PRX ONE.
2. FIJACIÓN DEL SOPORTE DE PARED A LA PARED: con un nivel para asegurarse de que el SOPORTE DE PARED esté recto, fije el SOPORTE DE PARED a la pared. Asegúrese de utilizar los anclajes de pared adecuados para fijar el soporte. Utilice los cuatro orificios para tornillos para obtener la máxima integridad y seguridad. Asegúrese de que la ranura esté en la parte superior.
   No se incluye el material para fijar el SOPORTE DE PARED a la pared.

3. ORIENTACIÓN DEL ARREGLO SUPERIOR E INFERIOR
   Este dibujo muestra la orientación correcta de los dos módulos de altavoz, donde se conecta la placa de conexión y donde se fija el soporte de pared (en la placa de conexión).

   Tenga en cuenta que el altavoz no funcionará correctamente si el ARREGLO SUPERIOR E INFERIOR no están orientados como se muestra.

4. CONEXIÓN DE LOS MÓDULOS DE ALTAVOZ (Arreglo) ENTRE SÍ A TRAVÉS DE LA PLACA DE CONEXIÓN

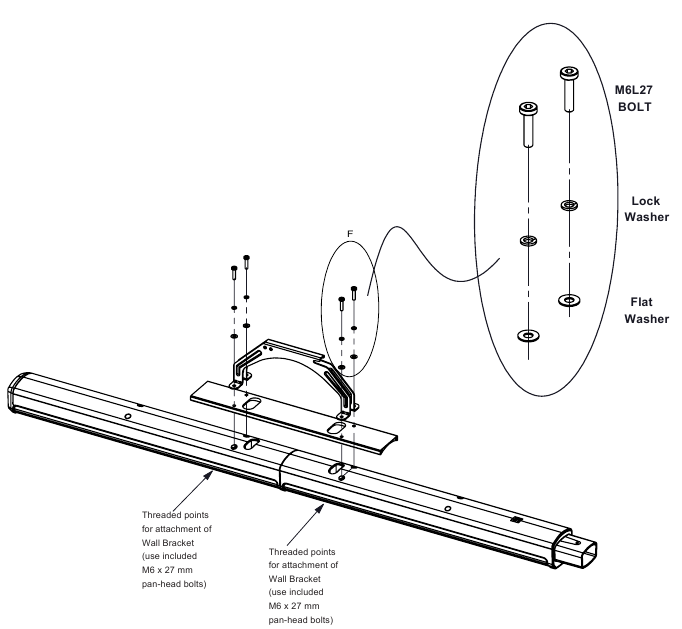

   Fije la PLACA DE CONEXIÓN al ARREGLO SUPERIOR E INFERIOR, como se muestra, junto con el Soporte de Arreglo a los 4 puntos roscados indicados en el gabinete trasero del ARREGLO SUPERIOR E INFERIOR, utilizando los pernos M6-27L incluidos (6 mm de diámetro, 27 mm de largo), con arandelas de seguridad y planas.

5. DESLICE EL ARREGLO CON EL SOPORTE DE ARREGLO SOBRE EL SOPORTE DE PARED

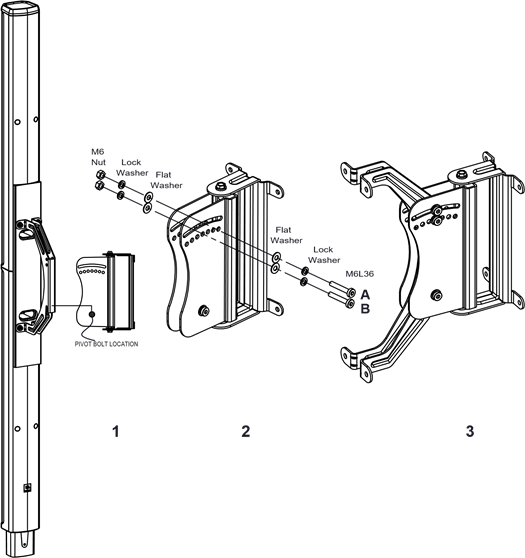

   1. Una vez que el soporte de pared se ha fijado a la pared y el soporte de arreglo se ha fijado al arreglo, instale sin apretar el PERNO DE PIVOTE M6-L36 (perno, arandela de seguridad y arandela plana en un lado y arandela plana, arandela de seguridad y tuerca en el otro lado) del SOPORTE DE PARED. A continuación, deslice el arreglo de forma que el SOPORTE DE ARREGLO encaje en el SOPORTE DE PARED, dejando caer la ranura de gancho del SOPORTE DE ARREGLO sobre el PERNO DE PIVOTE como se muestra en el Dibujo 1.
   2. Inserte el perno del ángulo de inclinación superior a través del orificio apropiado: primero inserte el tornillo adecuado A a través de la ranura para la capacidad de ajuste continuo, luego inserte el tornillo adecuado B a través de uno de los orificios de ángulo preestablecidos (consulte la página siguiente para obtener más información sobre los ángulos de inclinación).
      Instale con perno M6-L36, arandela de seguridad y arandela plana en un lado y arandela plana, arandela de seguridad y tuerca en el otro lado, como se muestra en el Dibujo 2. Asegúrese de que el perno atraviesa los orificios del SOPORTE DE PARED y del SOPORTE DE ARREGLO.
   3. El MONTAJE DEL SOPORTE final se muestra en el Dibujo 3.
      APRIETE LOS PERNOS.
6. MÁS INFORMACIÓN SOBRE LOS ÁNGULOS DE INCLINACIÓN: el soporte permite una inclinación hacia arriba o hacia abajo de +/-15 grados.

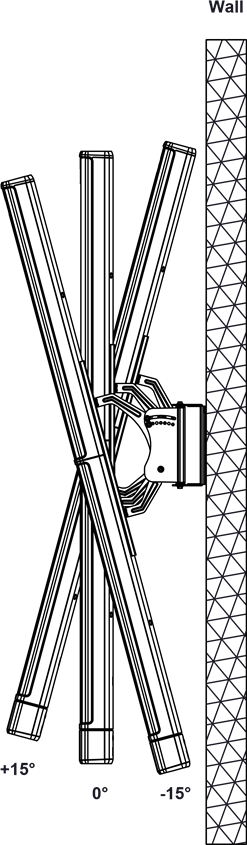

   Debido a la altura del altavoz (2 Arreglos + 1 Adaptador), asegúrese de que no haya protuberancias en la pared, ya que el extremo del altavoz puede golpearlos en cualquier ángulo dentro del área de -15° a +15°.

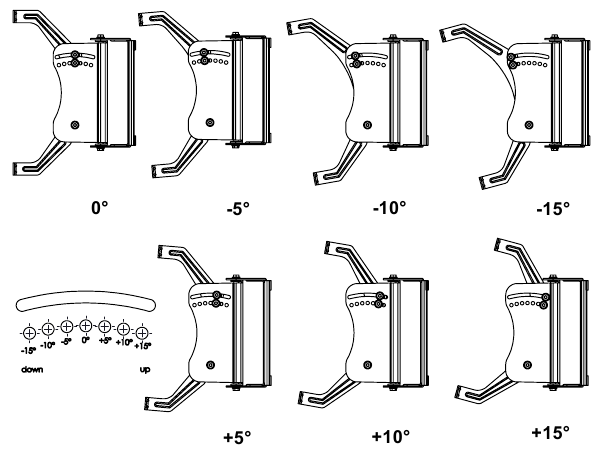

   ÁNGULOS PREESTABLECIDOS y ÁNGULO CONTINUAMENTE VARIABLE: el soporte tiene orificios pasantes para ángulos de montaje de +/- 15 grados en incrementos de 5 grados. También hay una ranura encima del conjunto de orificios para un ajuste continuamente variable. Los ángulos preestablecidos se recomiendan para una orientación precisa en incrementos de 5 grados y la ranura para cualquier ángulo entre incrementos de 5 grados. Cualquiera de los dos puede utilizarse para ajustar el ángulo de inclinación del altavoz.

7. AJUSTE EL ÁNGULO DE GIRO (PANORÁMICO): afloje los pernos superior e inferior del pivote. Ajuste el ángulo de orientación lateral (es decir, panorámico) del altavoz. Apriete los pernos de forma segura.
   Ángulos de giro máximos antes de la interferencia de la pared: el soporte gira 90 grados completos de lado a lado. Sin embargo, al montar el PRX ONE en una pared, el giro lateral está limitado por el extremo del altavoz que se encuentra con la pared. El ángulo de giro máximo depende del ajuste del ángulo de inclinación hacia arriba/abajo.
8. CABLE DE SEGURIDAD: fije un cable de seguridad (no incluido) a cualquiera de las inserciones de 6 mm en la parte posterior del gabinete del PRX ONE - INSTALL ADAPTER BRACKET KIT utilizando uno de los pernos M6*L9 adicionales incluidos o mediante un cáncamo de acero forjado M6. Fije el otro extremo del cable a un punto de fijación secundario en la pared.
9. Instale el adaptador en el arreglo
   Inserte el adaptador de arreglo en el arreglo inferior. Una vez que escuche un clic, esto indica una instalación segura

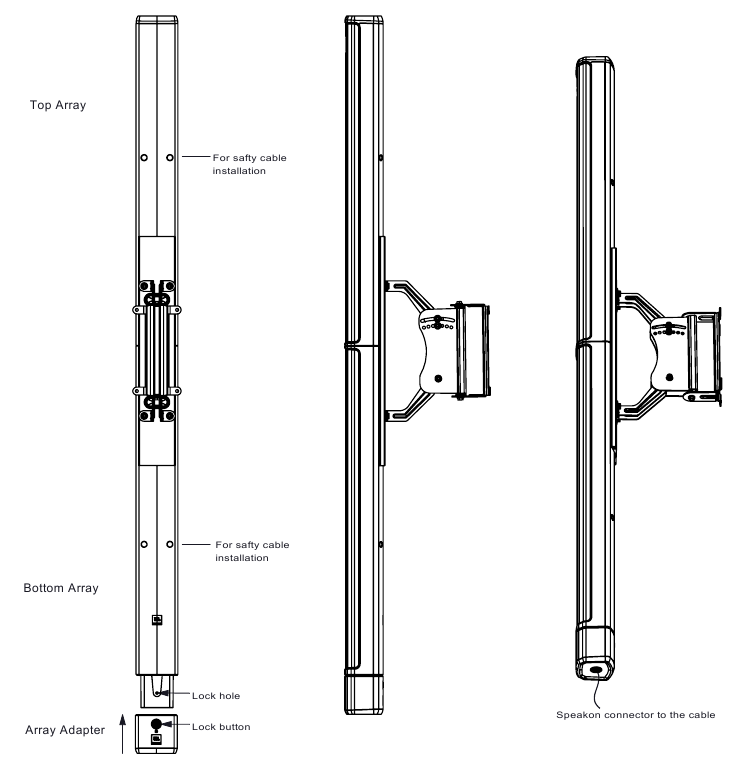

Diagrama de instalación final
