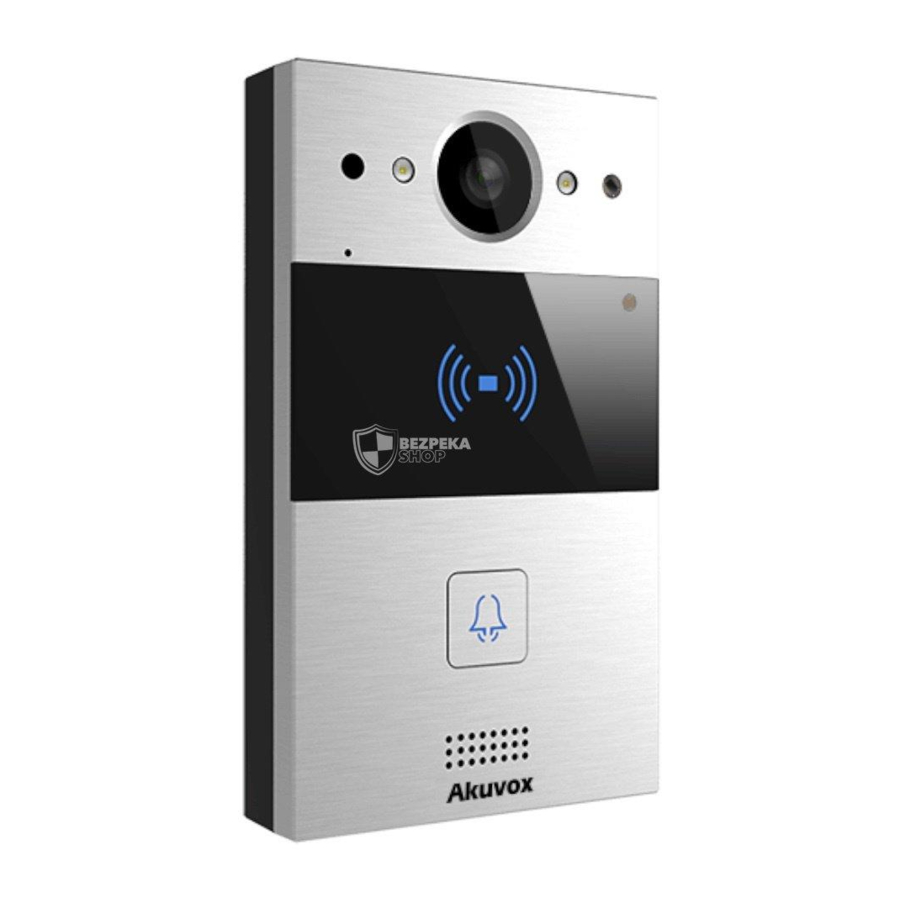

Manual de Akuvox R20A

Desembalaje

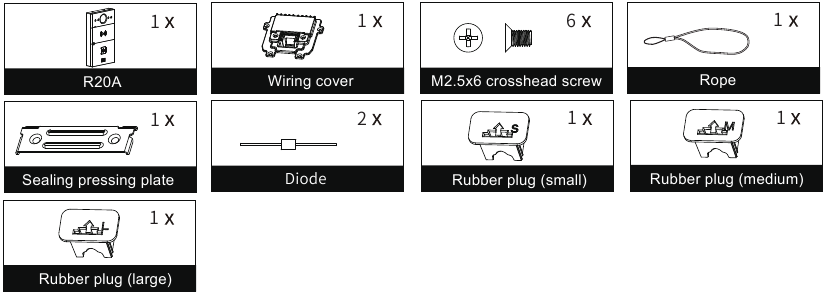

Antes de usar el dispositivo, compruebe el modelo del dispositivo y asegúrese de que la caja de envío incluye los siguientes elementos:

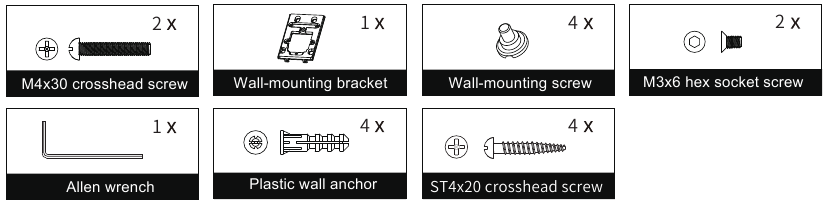

Accesorios para montaje en pared:

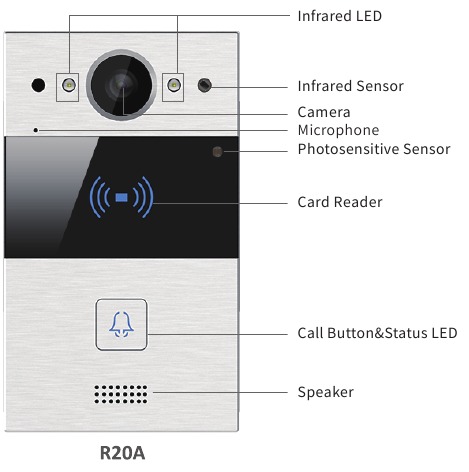

Descripción general del producto

Antes de comenzar
Herramientas necesarias
(no incluidas en la caja de envío)
- Cable Ethernet Cat
- Destornillador de cruz
- Taladro eléctrico
Especificaciones de voltaje y corriente
- Se sugiere utilizar PoE o un adaptador de corriente de 12VDC 1A para encender el dispositivo.
Tabla de tamaños y propiedades AWG
Siga los datos de cableado adecuados para instalar el dispositivo:
| Fuente de alimentación | 12VDC 1A | ||
| AWG | 20 | 22 | 24 |
| Resistencia (ohm/km) | 33.9 | 48.5 | 79.6 |
| Área de la sección transversal (mm²) | 0.5189 | 0.3247 | 0.2047 |
| Longitud del cable (m) | ≤50 | ≤40 | ≤20 |
Requisitos

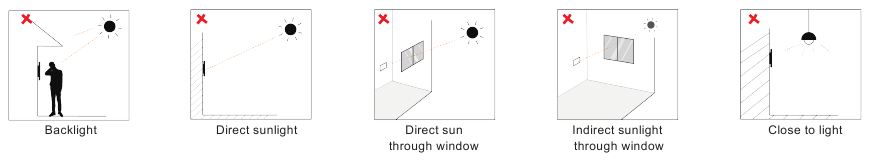

- Coloque el dispositivo lejos de la luz solar y de fuentes de luz para evitar posibles daños.
- No coloque el dispositivo en entornos húmedos y de alta temperatura o en entornos afectados por campos magnéticos.
- Instale el dispositivo de forma segura sobre una superficie plana para evitar lesiones personales y pérdidas materiales causadas por la caída del dispositivo.
- No utilice ni coloque el dispositivo cerca de objetos que desprendan calor.
- Si instala el dispositivo en interiores, manténgalo al menos a 2 metros de la luz y al menos a 3 metros de la ventana y la puerta.
- Para garantizar la seguridad, evite tocar el núcleo de alimentación, el adaptador de alimentación y el dispositivo con las manos mojadas, doblar o tirar del núcleo de alimentación, dañar cualquier componente y utilice únicamente un adaptador de alimentación y un cable de alimentación homologados.
- Tenga cuidado de no permanecer de pie en la zona situada debajo del dispositivo en caso de lesiones personales causadas por un golpe con el dispositivo.
- No golpee el dispositivo con objetos duros.
- No presione la pantalla del dispositivo con fuerza.
- No exponga el dispositivo a productos químicos, como alcohol, líquidos ácidos, desinfectantes, etc.
- Para evitar que la instalación del dispositivo se afloje, asegúrese de que los diámetros y las profundidades de los orificios para los tornillos sean precisos. Si los orificios para los tornillos son demasiado grandes, utilice pegamento para asegurar los tornillos.
- Utilice un paño húmedo para limpiar suavemente la superficie del dispositivo y, a continuación, limpie la superficie con un paño seco para limpiar el dispositivo.
- Si se produce una situación anormal en el dispositivo, incluidos sonidos y olores poco comunes, apáguelo y póngase en contacto con el equipo técnico de Akuvox inmediatamente.

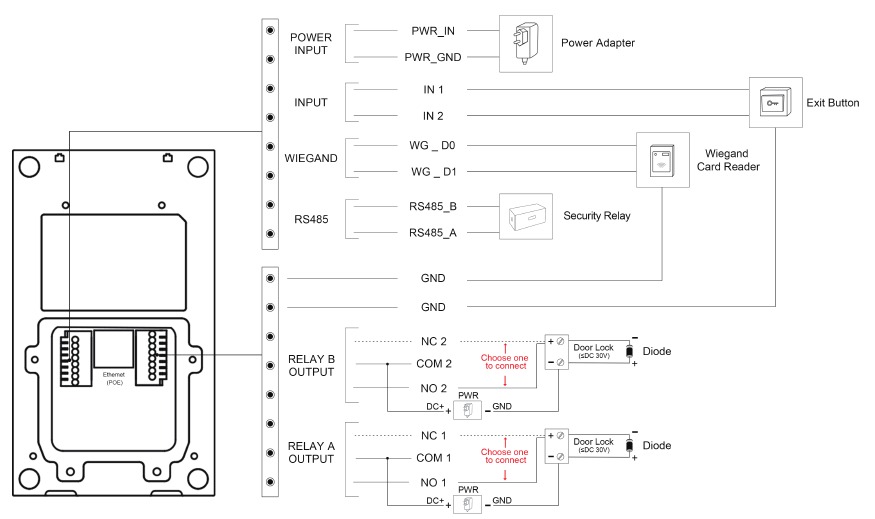

Cableado del dispositivo

Cuando conecte un dispositivo que contenga una bobina, como un relé o un bloqueo electromagnético, es necesario proteger el intercomunicador contra el pico de tensión al desconectar la carga de inducción. Para esta forma de protección, recomendamos un diodo 1A/200V (incluido en los accesorios) conectado en antiparalelo al dispositivo.

Instalación
Instalación del soporte de montaje en pared
- Con una caja de conexiones eléctrica en la pared
- Con una caja de conexiones de 86x86 mm

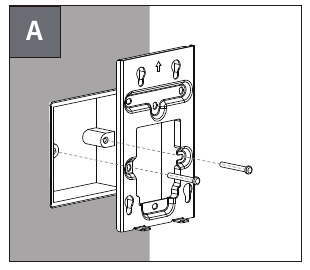

- Fije el soporte de montaje en pared en la caja incrustada con dos tornillos de cabeza cruzada M4x30.
![]()
- Marque dos orificios en la pared.
![]()
![]()
- Fije el soporte de montaje en pared en la caja incrustada con dos tornillos de cabeza cruzada M4x30.
- Con una caja de conexiones de 86x86 mm
- Retire los dos tornillos de cabeza cruzada M4x30 y quite el soporte de montaje en pared.
- Utilice un taladro manual de 6 mm para hacer dos orificios con una profundidad de 25 mm.
- Introduzca dos tacos de plástico en los orificios para los tornillos.
- Apriete el soporte de montaje en pared y la caja de conexiones en la pared con dos tornillos de cabeza cruzada ST4x20 y dos tornillos de cabeza cruzada M4x30.
![]()
- Finalice la instalación del soporte de montaje en pared.
![]()
- Con una caja de conexiones de 2x3 pulgadas.
- Fije el soporte de montaje en pared en la caja de conexiones de 2x3 pulgadas con dos tornillos de cabeza cruzada M4x30.
![]()
- Finalice la instalación del soporte de montaje en pared.
![]()
- Fije el soporte de montaje en pared en la caja de conexiones de 2x3 pulgadas con dos tornillos de cabeza cruzada M4x30.
- Sin una caja de conexiones eléctrica en la pared
- Marque cuatro orificios para tornillos a través del soporte de montaje en pared en la pared.
![]()
- Utilice un taladro manual de 6 mm para perforar los cuatro orificios con una profundidad de 25 mm.
![]()
- Introduzca cuatro tacos de plástico en los orificios.
![]()
- Fije el soporte de montaje en pared con cuatro tornillos de cabeza cruzada ST4x20.
![]()
- Marque cuatro orificios para tornillos a través del soporte de montaje en pared en la pared.
Instalación de la unidad principal
- Cuelgue el R20A en el soporte de montaje en pared con una cuerda para facilitar la instalación.
![Akuvox - R20A - Instalación de la unidad principal - Paso 1 Instalación de la unidad principal - Paso 1]()

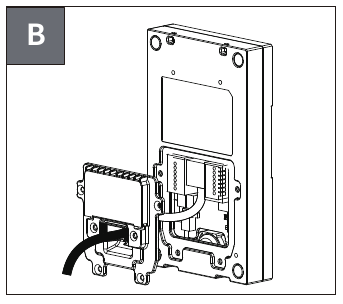

- Pase los cables por la cubierta del cableado y conéctelos a los correspondientes (para obtener más información, consulte "Interfaz de cableado").
![Akuvox - R20A - Instalación de la unidad principal - Paso 2 Instalación de la unidad principal - Paso 2]()

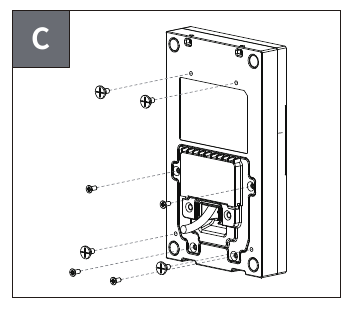

- Fije la cubierta del cableado con cuatro tornillos de cabeza cruzada M2.5x6.
- Fije cuatro tornillos de montaje en pared en la parte posterior del R20A.
- Seleccione un tapón de goma adecuado para asegurar los cables.

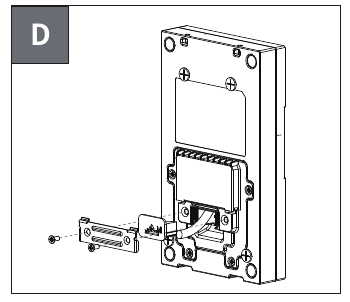

- Fije la placa de presión de sellado a la cubierta del cableado con dos tornillos de cabeza cruzada M2.5x6.

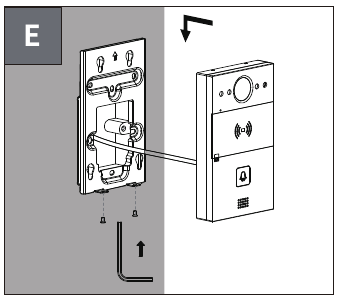

- Introduzca los cuatro tornillos de montaje en pared del dispositivo en los orificios correspondientes del soporte de montaje en pared.
- Presione hacia abajo para deslizar los tornillos de montaje en pared en la ranura.
- Utilice la llave Allen para apretar el dispositivo con dos tornillos de cabeza hueca M3x6.
- Después de una instalación correcta, compruebe la estabilidad del dispositivo y retire la película protectora.
![Akuvox - R20A - Instalación de la unidad principal - Paso 6 Instalación de la unidad principal - Paso 6]()

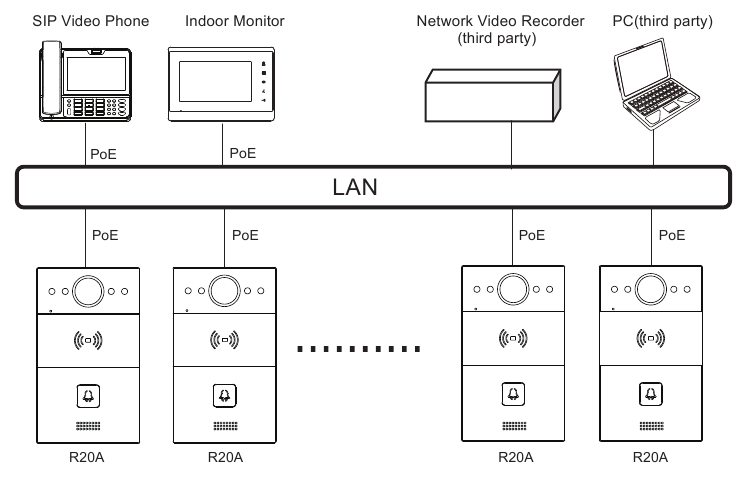

Topología de red de la aplicación

Prueba del dispositivo
| Estado del LED | Descripción | |
| Azul | Siempre encendido | Estado normal |
| Parpadeando | Llamando | |
| Rojo | Parpadeando | Sin conexión |
| Verde | Siempre encendido | Hablando en una llamada |
| Parpadeando | Recibiendo una llamada | |
Nota: Para obtener más ajustes de LED, consulte la web del R20A: Intercom > LED Setting (Intercomunicador > Ajuste de LED).
Compruebe el estado del dispositivo después de la instalación:
- Network (Red): Mantenga pulsado el Call button (botón de llamada) para obtener la dirección IP; la red funciona correctamente si el dispositivo anuncia la dirección IP. Si no se obtiene ninguna dirección IP, el E12X anunciará "IP 0.0.0.0".
- Intercom (Intercomunicador): Pulse el Call button (botón de llamada) para realizar una llamada. La configuración de la llamada es correcta si la llamada se realiza correctamente.
- Access Control (Control de acceso): Utilice la tarjeta RF preconfigurada para desbloquear la puerta.
Obtener ayuda
Para obtener ayuda o más asistencia, póngase en contacto con nosotros en:
https://ticket.akuvox.com/;
support@akuvox.com
Escanee el código QR para obtener más vídeos, guías e información adicional sobre el producto.
