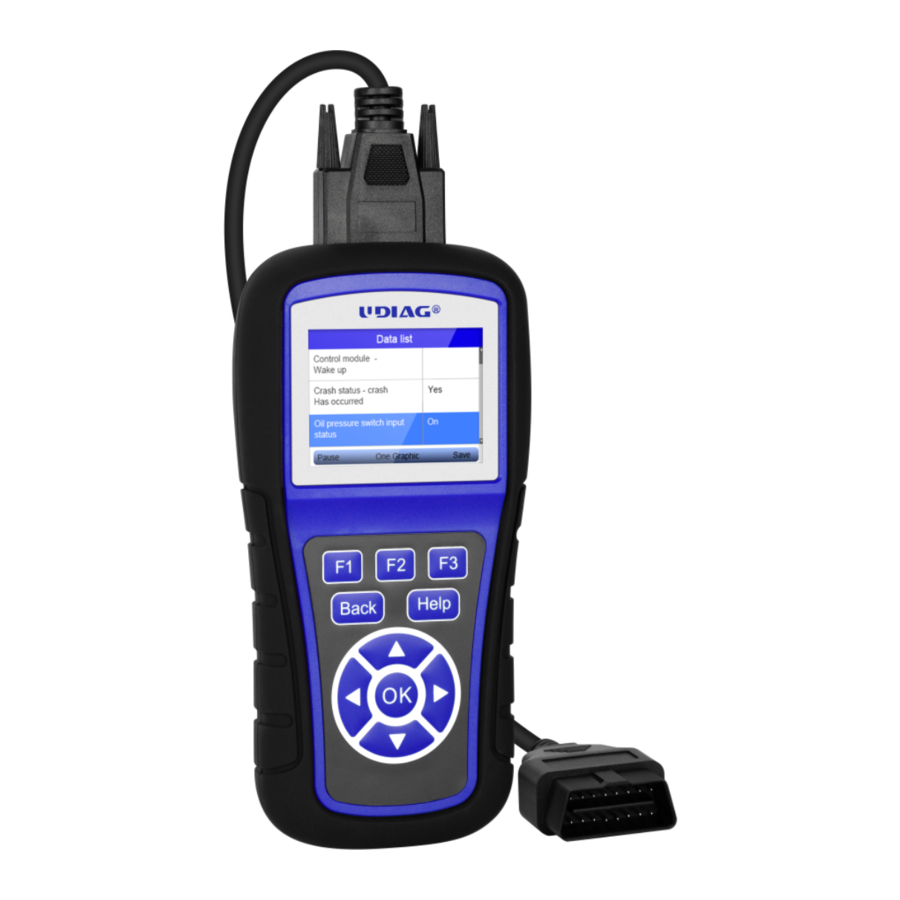

Manual de UDIAG A200

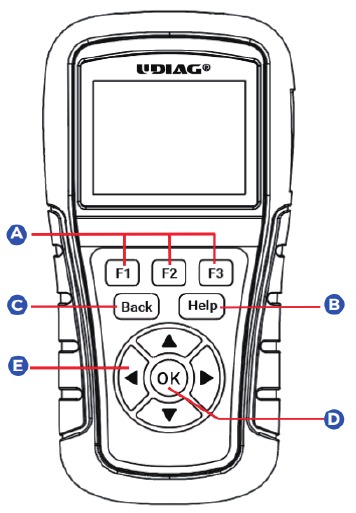

Operación de diagnóstico

1. Teclas de función / Teclas de acceso directo
   Tres teclas que se corresponden con los "botones" en algunas pantallas para ejecutar comandos o proporcionar un acceso rápido a las aplicaciones de uso más frecuente.
2. Tecla de ayuda
   Proporciona consejos para el diagnóstico o para la propia herramienta.
3. Tecla de retroceso
   Vuelve a la interfaz anterior o sale.
4. Tecla Ok
   Para confirmar la operación actual.
5. Tecla de selección
   Para seleccionar una opción o desplazarse por una pantalla de datos o texto.

Antes de iniciar el diagnóstico

Asegúrese de que

1. El interruptor de encendido está en la posición ON (encendido)

2. El motor está apagado

3. Alimentación del vehículo de 10 a 14 voltios

   Nunca intente alimentar el dispositivo desde la conexión USB cuando el dispositivo se está comunicando con un vehículo.

   No conecte ni desconecte los equipos mientras el encendido está activado o el motor está en marcha.


Encendido del escáner

Antes de utilizar el dispositivo, asegúrese de alimentarlo. La unidad funciona con cualquiera de las siguientes fuentes.

Alimentación del vehículo de 12 voltios

1. Apague el encendido.

2. Localice el conector de enlace de datos (DLC) debajo del tablero en el lado del conductor del vehículo.

3. Gire la llave de contacto a la posición ON (encendido).

4. El lector de códigos se inicia automáticamente.


Actualización

Antes de actualizar, asegúrese de que su red funciona correctamente y descargue el actualizador de UDIAG de nuestro sitio web: www.udiagtech.com

1. Retire la tarjeta TF de la herramienta de escaneo, insértela en el lector de la computadora.
2. Haga clic en el icono del escritorio para iniciar el actualizador y haga clic en registrarse.
3. Rellene la información necesaria y haga clic en registrarse.

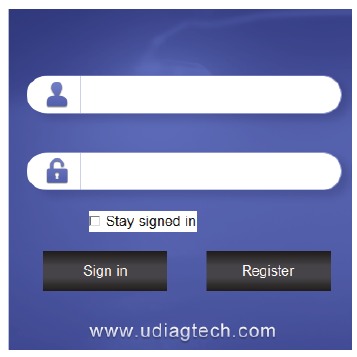

4. Haga doble clic en el icono del actualizador en el escritorio para iniciar sesión con el ID de UDIAG y la contraseña.

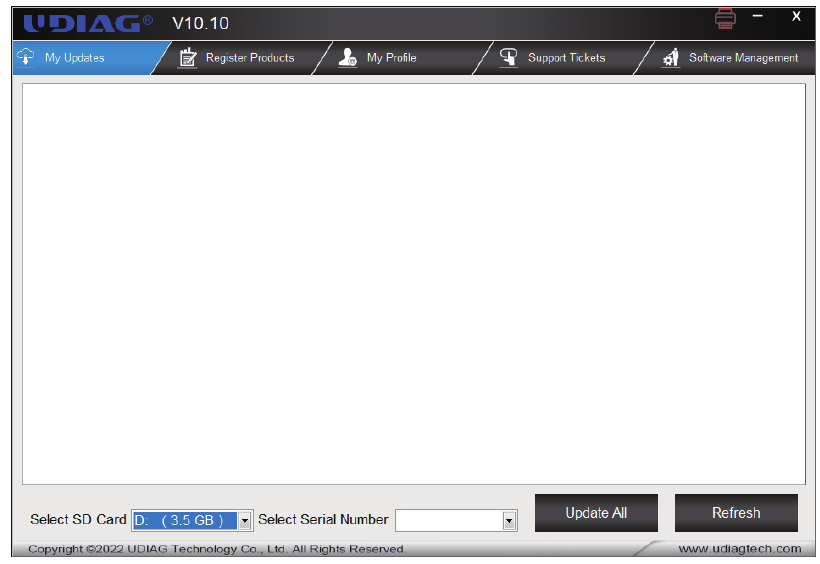

5. Seleccione el software disponible para actualizar haciendo clic.


Imprimir resultados de la prueba

La función Print Data (Imprimir datos) se utiliza para imprimir los resultados de las pruebas a través de la computadora.

1. Retire la tarjeta TF de la herramienta de escaneo, insértela en la computadora a través del lector de tarjetas.
2. Inicie el actualizador.
3. Elija el archivo que desea imprimir y haga clic en el botón de impresión.
4. Haga clic en el icono de impresión directamente en la esquina derecha.


Servicio y soporte técnico

Sitio web: www.udiagtech.com
Correo electrónico: support@udiagtech.com

Consulte el Manual del usuario en la herramienta de actualización o en nuestro sitio web para obtener más información sobre el funcionamiento.

Garantía y servicio

Garantía limitada de un año La garantía es de 1 año para el hardware, que no cubre los daños causados por factores humanos, accidentes o uso indebido del producto. Bajo la garantía, los clientes pueden solicitar un reemplazo debido a daños no humanos.

Referencias

• Proporcionar productos, servicios y soluciones de diagnóstico para automóviles.

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de UDIAG A200
