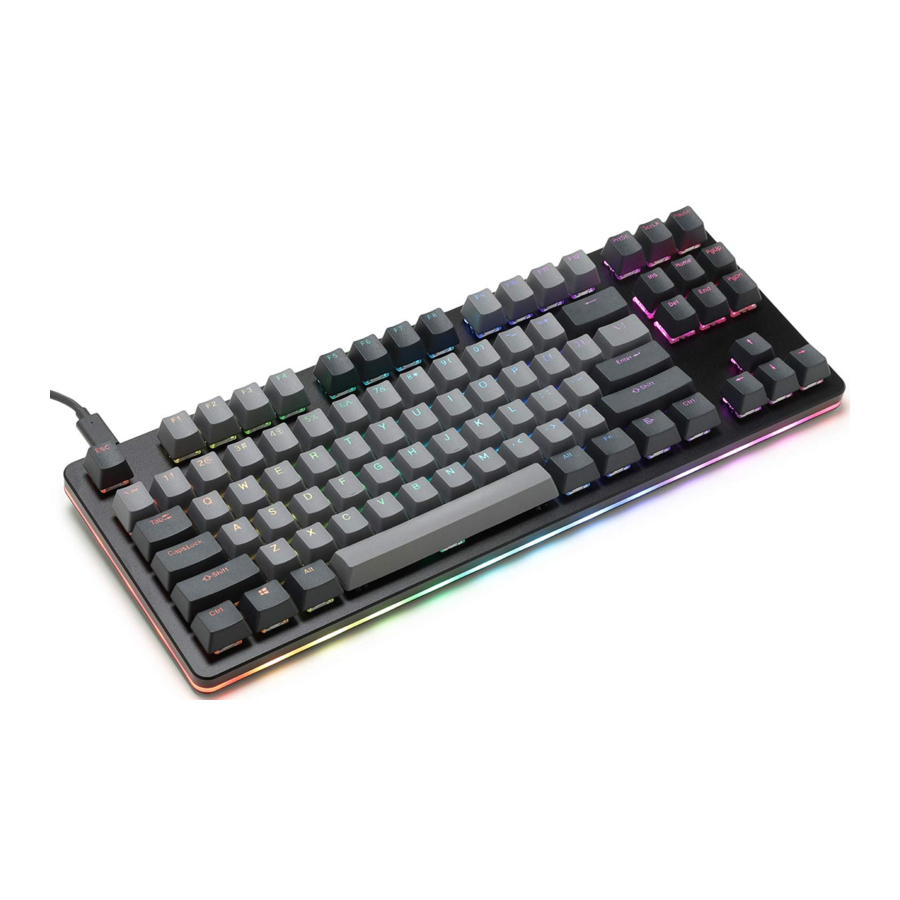

Manual de Massdrop CTRL

LO BÁSICO

Teclas de acceso rápido predeterminadas

Mantenga pulsadas FN + las teclas indicadas para activar

Teclas LED

Fn + A: Selección del patrón LED anterior

Fn + D: Selección del patrón LED siguiente

Fn + W: Aumento del brillo LED

Fn + S: Reducción del brillo LED

Fn + Q: Reducción de la velocidad del patrón de desplazamiento LED

Fn + E: Aumento de la velocidad del patrón de desplazamiento LED

Fn + Tab: Activación/desactivación del efecto de respiración LED

Fn + Bloq Mayús: Activación/desactivación de la dirección del patrón de desplazamiento LED

Fn + X: Activación/desactivación del LED

Fn + Z: Activación/desactivación del modo LED (teclas+borde, solo teclas, solo borde, solo modificadores)

Teclas multimedia

Fn + Page Up: Subir volumen

Fn + Page Down: Bajar volumen

Fn + Print: Silenciar

Fn + Insert: Reproducir/Pausar

Fn + Home: Detener

Fn + Delete: Anterior

Fn + End: Siguiente

Teclas de opción del teclado

Fn + N: Activar/desactivar el teclado 6KRO/NKRO (estado predeterminado 6KRO)

CONFIGURACIÓN PERSONALIZADA

¿Cómo configuro mi teclado?

Nota: Actualmente necesitará un segundo teclado para completar el tercer paso de este proceso.

1. Cree su configuración.
2. Compile el firmware con su configuración.
   Utilice nuestra herramienta de configuración basada en web para gestionar ambos pasos a la vez: https://www.massdrop.com/mechanical-keyboards/configurator
   Consulte la siguiente información sobre nuestro configurador.
   Si se siente cómodo con la programación y desea utilizar la funcionalidad QMK que no admite nuestro configurador, puede crear y compilar manualmente su configuración consultando el repositorio oficial de QMK: https://github.com/qmk/qmk_firmware
   El teclado CTRL se encuentra en la carpeta "massdrop/ctrl".
   Las instrucciones de configuración de QMK están aquí: https://docs.qmk.fm/#/newbs
3. Cargue el firmware en su teclado.
   Para cargar el firmware en su teclado CTRL, descargue la aplicación de cargador adecuada para el sistema operativo de su ordenador aquí:
   https://github.com/Massdrop/mdloader/releases/tag/1.0.3.
   A continuación, siga las instrucciones aquí: https://github.com/Massdrop/mdloader

Estamos trabajando con Jack y los demás colaboradores de QMK para que la aplicación de carga se integre en la próxima versión de QMK Toolbox para simplificar este proceso de carga.

CONFIGURADOR DE TECLADO MASSDROP

https://www.massdrop.com/mechanical-keyboards/configurator

La primera vez que acceda al configurador, se le pedirá que elija su teclado (solo el teclado CTRL está disponible por ahora). Después de elegir, verá una vista superior del teclado y un selector de capas en el lado derecho.

Al hacer clic en una tecla, puede personalizar su comportamiento seleccionando otra tecla o función en el panel que aparece debajo del teclado. Los comportamientos disponibles actualmente son:

• Keys - Teclas individuales como letras, números, teclas multimedia y teclas de función.
• Layer - Activar y desactivar capas. El teclado CTRL se envía con un keymap donde la tecla Fn activa la capa 1.
• Modifier - Enviar múltiples modificadores con una sola pulsación de tecla o permitir que una tecla sea un modificador cuando se mantiene pulsada y otra tecla cuando se toca.
• Special - Comportamientos específicos del teclado. Para el teclado CTRL, estos controlan los LED.

Después de haber configurado los comportamientos a su gusto, haga clic en el botón "Compile & Download" (Compilar y descargar) en la esquina superior derecha para descargar el firmware compilado para su configuración. Esto suele tardar unos 30 segundos. Tendrá que cargar este firmware compilado en su teclado. Consulte el paso (3) anterior para obtener instrucciones.

Si ha iniciado sesión en Massdrop, verá un botón "Save as a New Copy" (Guardar como una nueva copia) junto al botón "Compile & Download" (Compilar y descargar). Al hacer clic en este botón, se guardará su configuración, lo que le permitirá volver a visitarla y modificarla. La próxima vez que acceda al configurador, verá sus configuraciones guardadas encima de la lista de teclados.

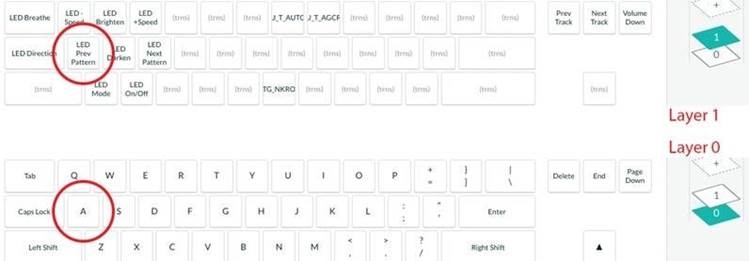

Acerca de las capas

Las capas le permiten configurar su teclado con más comportamientos que su número de teclas físicas. Por ejemplo, con el teclado CTRL, de forma predeterminada, cuando mantiene pulsado Fn + A para cambiar el patrón LED, el teclado en realidad está activando la capa 1 y enviando el código para cambiar al patrón LED anterior. La tecla física que está asignada a la letra A en la capa 0 está asignada al cambio de patrones LED en la capa 1.

Para cada tecla, su comportamiento está determinado por la capa activa más alta. Para la capa activa más alta, si el comportamiento de la tecla es "transparente" (denotado por un "(trns)" atenuado en la pantalla del teclado), entonces recurre a la capa siguiente más alta donde su comportamiento no es transparente.

La documentación de QMK tiene algunos consejos para trabajar con capas: https://docs.qmk.fm/#/feature_advanced_keycodes?id=working-with-layers

Hoja de ruta del desarrollo del configurador

Nuestra herramienta de configuración todavía está en curso. Esto es lo que puede esperar que se agregue a la herramienta en el futuro:

1. Fusionar nuestros cambios de QMK de nuevo en el repositorio principal de QMK
2. Soporte de macros
3. Soporte para cambiar algunos ajustes de QMK
4. Soporte para más teclados

¿Busca las últimas noticias y actualizaciones de software de la comunidad DROP? Consulte la guía del configurador del teclado CTRL y las actualizaciones de la comunidad aquí: https://drop.com/talk/9382/how-to-configure-your-ctrl-keyboard

Detalles adicionales sobre el flasheo del firmware

Descargue la aplicación de cargador adecuada para el sistema operativo de su ordenador aquí: https://github.com/Massdrop/mdloader/releases/tag/1.0.3.

Usuarios de Windows: Descargue mdloader_windows.exe y applet-flash-samd51j18a.bin y colóquelos en la misma carpeta.

Usuarios de Linux: Descargue mdloader_linux y applet-flash-samd51j18a.bin y colóquelos en la misma carpeta. chmod u+x mdloader_linux para que sea ejecutable.

Usuarios de Mac: Descargue mdloader_mac y applet-flash-samd51j18a.bin y colóquelos en la misma carpeta. Si descarga con Safari, mdloader_mac tendrá una extensión .dms añadida. Esto está bien. chmod u+x mdloader_mac para que sea ejecutable. (chmod u+x mdloader_mac.dms si usa Safari)

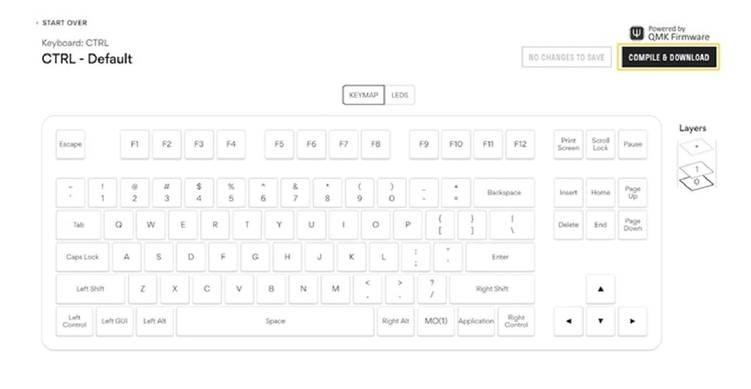

1. Vaya a la configuración predeterminada
   (https://drop.com/mechanical-keyboards/configurator/preset/ctrl--default) y haga clic en COMPILE & DOWNLOAD (COMPILAR Y DESCARGAR) para el keymap predeterminado. De lo contrario, realice los cambios deseados antes de hacer clic en COMPILE & DOWNLOAD (COMPILAR Y DESCARGAR).

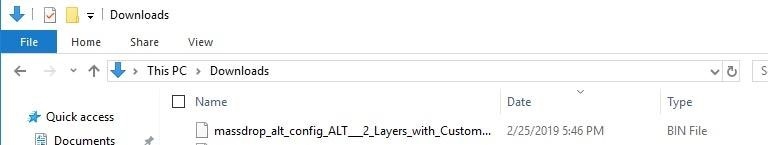

2. Localice el archivo BIN generado y descargado a través del configurador

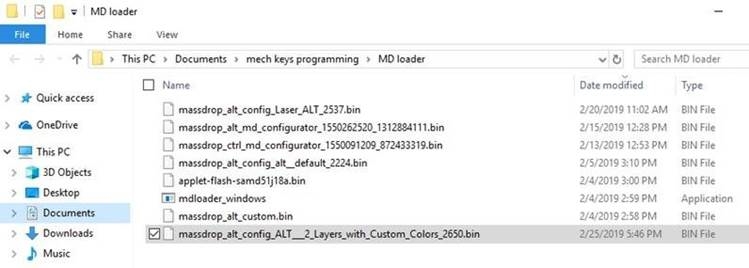

3. Mueva el archivo a la misma carpeta que mdloader_windows.exe

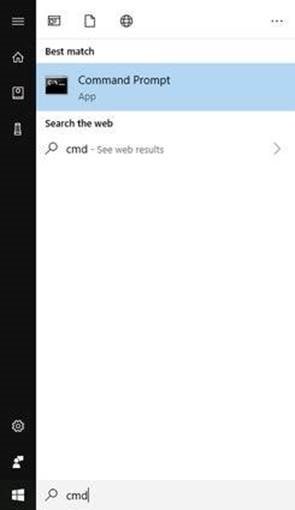

4. Abra el símbolo del sistema

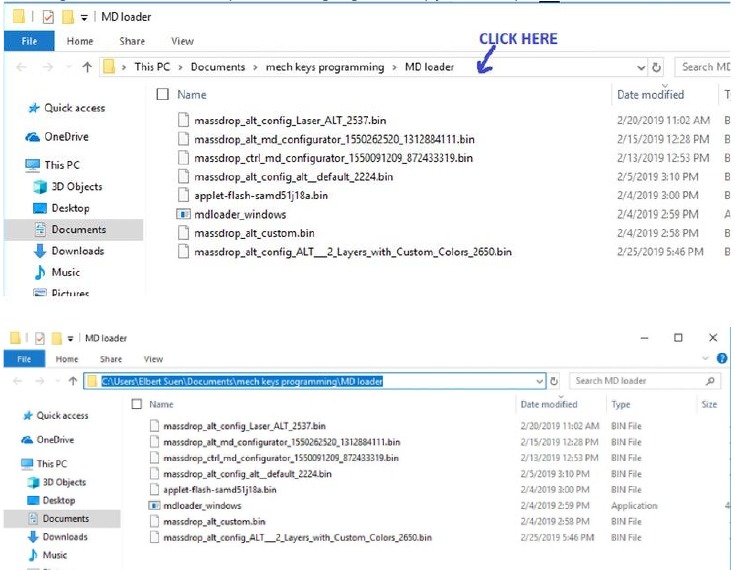

5. 1. Determine la ruta de acceso al directorio que contiene el archivo BIN que acaba de descargar. Puede simplemente hacer clic en la ruta de acceso al archivo cerca de la parte superior del explorador de Windows. Al hacer clic en él, se mostrará la ruta de acceso al archivo y se resaltará. Copie esa ruta de acceso.

   2. En el símbolo del sistema, navegue hasta el directorio que contiene el archivo BIN escribiendo "cd [ruta de acceso al archivo]" y pulsando Intro. Como ha copiado la ruta de acceso al archivo en el paso anterior, simplemente escriba "cd" y pegue (Ctrl + V) la ruta de acceso al archivo. Tenga en cuenta que hay un espacio entre "cd" y [ruta de acceso al archivo].

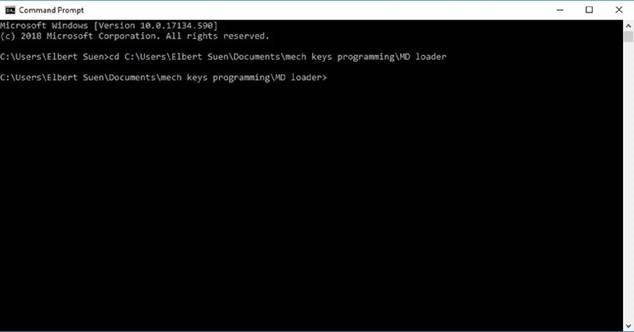

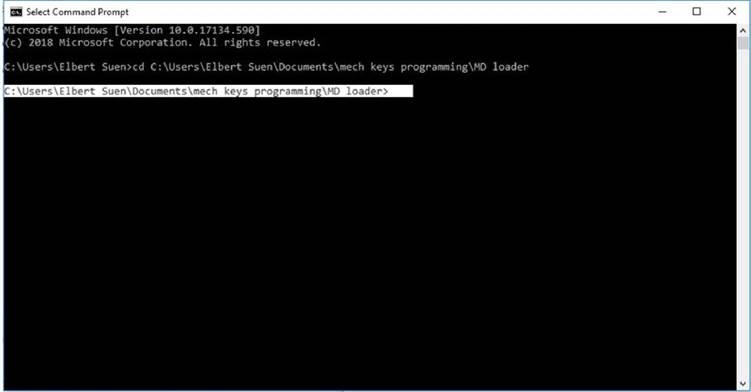

      La línea resaltada en la imagen de abajo muestra el directorio en el que se encuentra actualmente. Debe coincidir con la ruta de acceso al archivo que ha copiado.


Para flashear su teclado

1. Enchufe el teclado

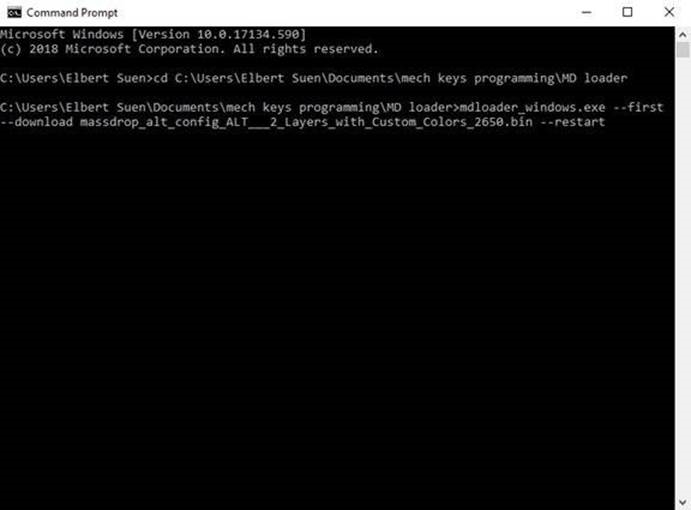

2. En el símbolo del sistema, escriba "mdloader_windows.exe --first --download FILE_NAME --restart", donde FILE_NAME es el nombre de archivo de su firmware compilado (el archivo BIN que el configurador). Por ejemplo, yo escribiría "mdloader_windows.exe --first --download massdrop_alt_config_ALT___2_Layers_with_Custom_Colors_2650.bin --restart"
   La opción "--first" detecta automáticamente el primer teclado disponible para flashear en los próximos 60 segundos. Usando --first, puede enviar el comando de flasheo con su teclado CTRL y luego presionar el botón de reinicio---no se necesita un segundo teclado. Pulse Intro.

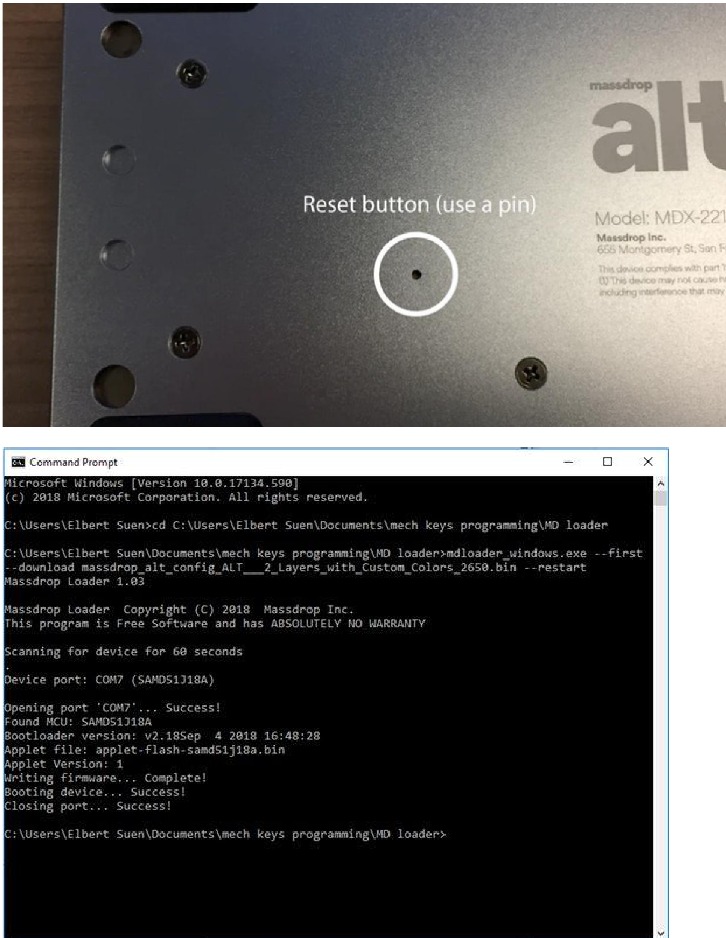

3. Pulse el botón de reinicio. El botón de reinicio está en un orificio en la parte inferior del teclado. Después de pulsar el botón de reinicio, todos los LED se apagarán. Su teclado debería flashear y reiniciarse.

PD: Sí, las imágenes muestran un ALT, pero el proceso es idéntico.
