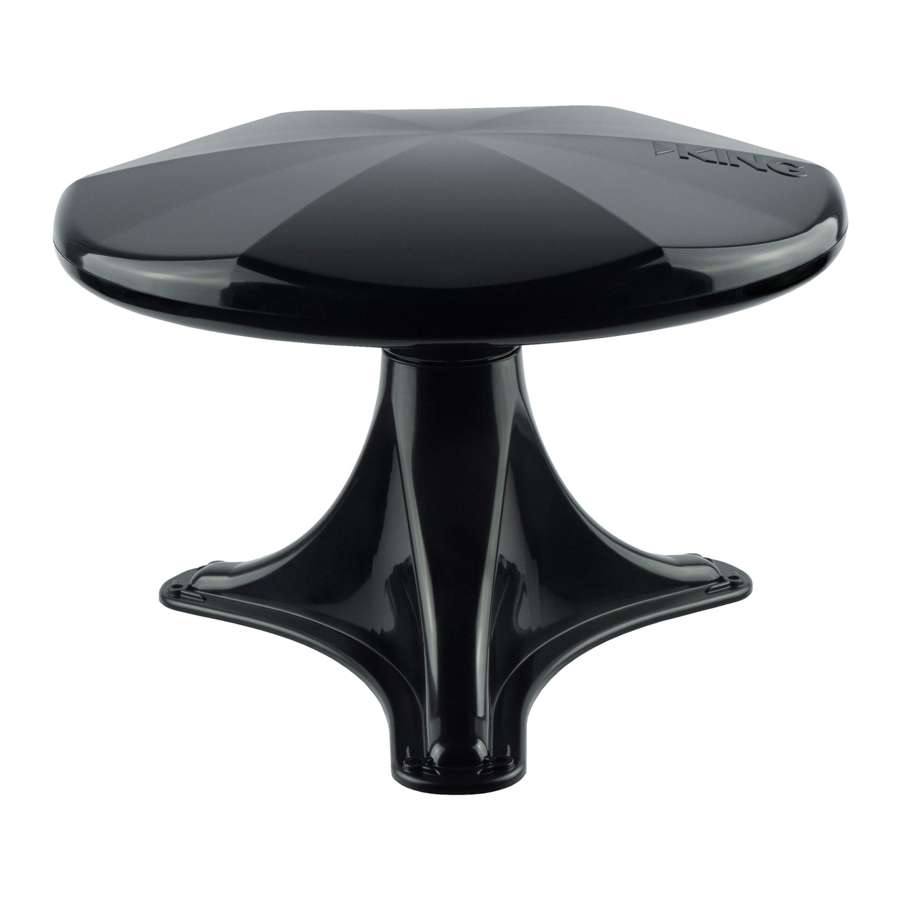

Manual de KING Omni Pro

Funcionamiento

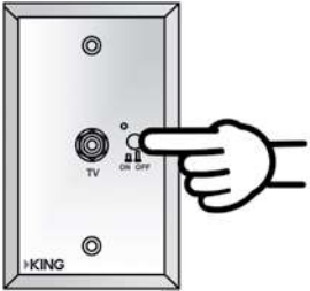

1. Encienda su TV. (Encienda el inyector de corriente).
   Nota: Debe tener un inyector de corriente de montaje en pared KING instalado correctamente para operar el KING OmniPro.

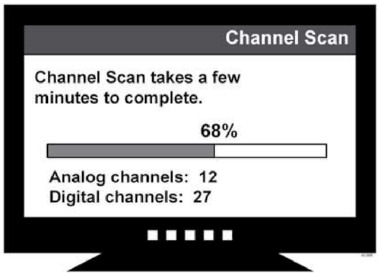

2. Realice una búsqueda de canales.
   Nota: Consulte el manual del propietario de su TV o decodificador para obtener instrucciones sobre cómo realizar una búsqueda de canales.


Pantalla de muestra: el número de canales variará

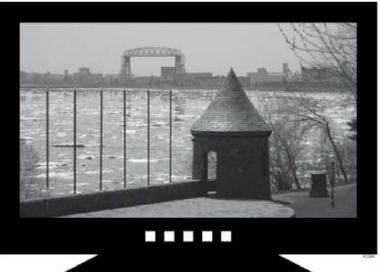

3. ¡Empiece a ver la TV!

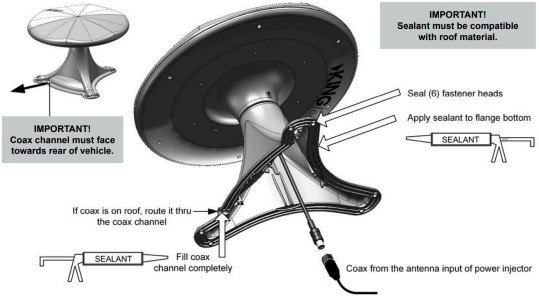

Instalación de la unidad

El instalador es responsable de determinar y suministrar los sujetadores más apropiados al sellador compatible con el techo. Todos los agujeros y las cabezas de los sujetadores deben sellarse para que sean completamente impermeables.

1. Seleccione un área en el techo para el montaje de la base teniendo en cuenta los siguientes PUNTOS IMPORTANTES:
   1. La antena debe montarse con el canal coaxial hacia la parte trasera del vehículo.
   2. El centro del agujero del techo debe estar al menos a 20" de cualquier objeto de más de 8" de altura para proporcionar espacio libre para el cabezal de la antena. El centro del agujero del techo también debe estar al menos a 8" del borde del techo.
2. Conecte el cable coaxial desde la entrada de la antena del inyector de corriente al cable coaxial en el montaje de la base. (El cable coaxial puede subir a través del techo o entrar a través del canal coaxial).
3. Aplique sellador al montaje de la base y llene el canal coaxial con sellador. Coloque el montaje de la base en su posición.
4. Fije el montaje de la base al techo. Asegúrese de que el montaje de la base esté sellado por completo. Asegúrese de que el canal coaxial y las cabezas de los sujetadores también estén sellados.

Especificaciones

Acerca del inyector de corriente

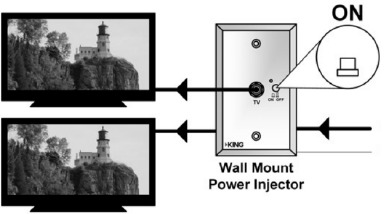

Botón de encendido presionado
La luz de alimentación se pone verde indicando +12 voltios al KING OmniPro, y la señal de transmisión terrestre del KING OmniPro se enviará a las dos salidas de TV.

Entrada de antena de transmisión terrestre
Entrada de TV por cable

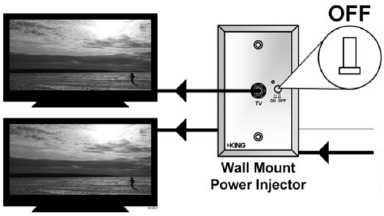

Botón de encendido no presionado
No hay alimentación al KING OmniPro, y la señal de TV por cable se enviará a las dos salidas de TV (si está cableado para la entrada de TV por cable).

Entrada de antena de transmisión terrestre
Entrada de TV por cable
(La entrada de cable debe estar conectada al inyector de corriente. Consulte el diagrama a continuación)

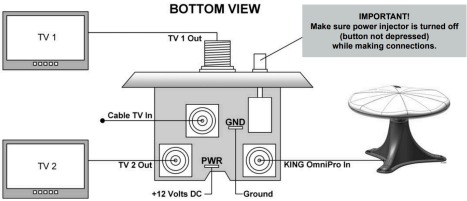

Instalación del inyector de corriente

(+12 VCC y se requiere tierra. Conectores de horquilla hembra de 25")

Tenga en cuenta lo siguiente al instalar el inyector de corriente de montaje en pared:

• Se puede montar en la mayoría de las cajas eléctricas estándar.
• Requiere una fuente de alimentación de +12 voltios CC. (Un voltaje inadecuado puede hacer que el LED verde no se ilumine y que la unidad no funcione correctamente.
• Requiere conectores de horquilla hembra de 25" para las conexiones de alimentación y tierra.
• Tiene un fusible interno clasificado a 400 mA máx. Si se dispara, el fusible se reiniciará cuando el circuito se enfríe.
• No es un amplificador. No se deben conectar otros dispositivos que no sean los que se muestran a continuación (a menos que KING lo apruebe)

Descargar el manual

Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual de KING Omni Pro
