Manual de Asus GR701

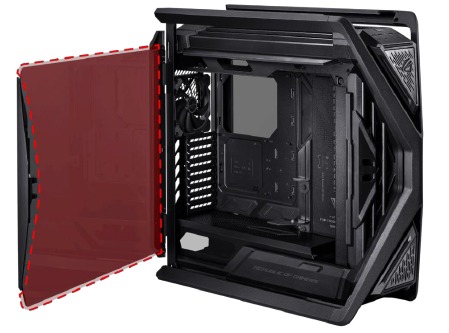

90DC00F0-B0000C Puerta lateral izquierda

GR701 LEFT SIDE DOOR/CSC|Puerta lateral izquierda
Contenido: Cristal lateral izquierdo*1, pegatina de advertencia*1, juntas de goma delanteras*2, juntas de goma traseras*2

90DC00F0-B0001C Puerta lateral derecha

GR701 RIGHT SIDE DOOR/CSC|Puerta lateral derecha
Contenido: Cristal lateral derecho*1, pegatina de advertencia*1, juntas de goma delanteras*2, juntas de goma traseras*2

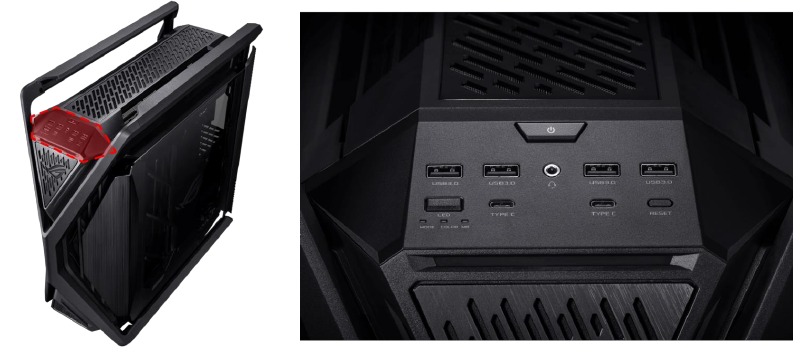

90DC00F0-B0014C Módulo FIO

GR701 FIO MODULE WW/CSC|Módulo FIO
Totalmente montado. (Consta de módulo FIO*1, panel FIO*1, tornillos M3 de cabeza redonda plana para chasis*2)
Método de desmontaje: Retire el filtro superior y, a continuación, afloje los tornillos.
Preguntas frecuentes: Los botones y puertos FIO no funcionan, la iluminación de la carcasa no funciona

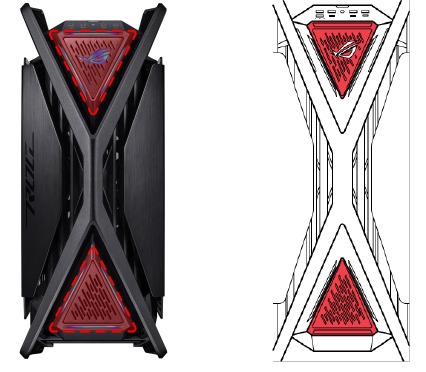

90DC00F0-B0005C Panel frontal

GR701 FRONT PANEL/CSC|Panel frontal
Totalmente montado. (Consta de paneles de guía de luz triangulares ascendentes*1, paneles de guía de luz triangulares descendentes*1, placa de luz ascendente*1, placa de luz descendente*1, tornillos autorroscantes T3*4*2)
Método de desmontaje: Retire el filtro superior, el módulo FIO y los ventiladores laterales delanteros y, a continuación, afloje los tornillos.
Preguntas frecuentes: La iluminación de la carcasa no funciona

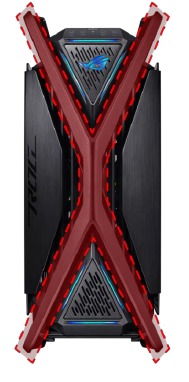

90DC00F0-B0015C Componente de aluminio tipo X

GR701 AL X/CSC|Componente de aluminio tipo X
Método de desmontaje: Afloje los tornillos.

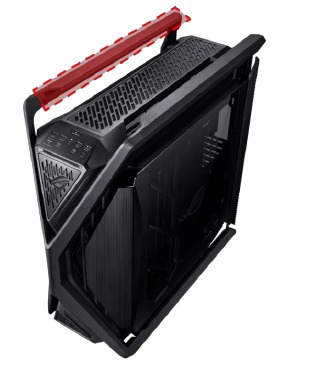

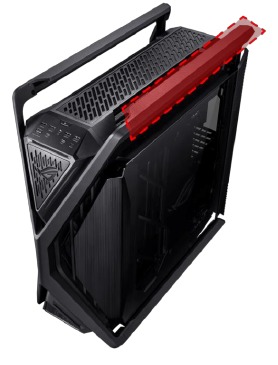

90DC00F0-B0025C Asa superior derecha de aluminio

GR701 AL RIGHT UP/CSC|Asa superior derecha de aluminio
Método de desmontaje: Afloje los tornillos.

90DC00F0-B0035C Asa superior izquierda de aluminio

GR701 AL LEFT UP/CSC|Asa superior izquierda de aluminio
Método de desmontaje: Afloje los tornillos.

90DC00F0-B0045C Soporte inferior derecho de aluminio

GR701 AL RIGHT LOW/CSC|Soporte inferior derecho de aluminio
Método de desmontaje: Afloje los tornillos.

90DC00F0-B0055C Soporte inferior izquierdo de aluminio

GR701 AL LEFT LOW/CSC|Soporte inferior izquierdo de aluminio
Método de desmontaje: Afloje los tornillos.

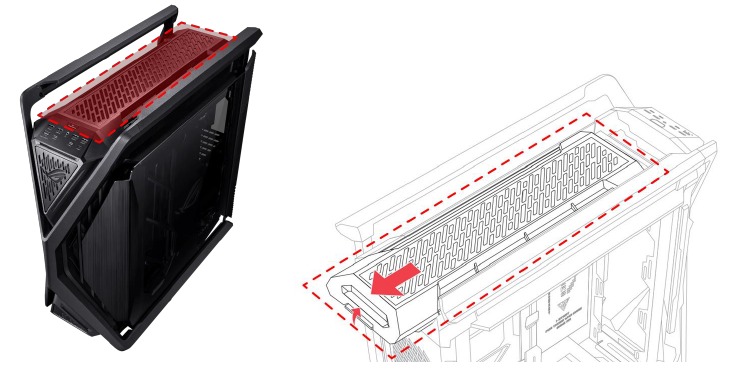

90DC00F0-B000EC Filtro superior

GR701 TOP FILTER/CSC|Filtro superior
Totalmente montado. (Consta de base de la cubierta superior*1, pestillo de la cubierta superior*1, malla de la cubierta superior*2,
Panel decorativo de la cubierta superior*1, remaches de aluminio para el panel decorativo de la cubierta superior*6, filtro superior*1, tornillos autorroscantes T3 para el pestillo*2, tornillo autorroscante T3*4 (cabeza plana) para la malla*12,
Tornillos M3 de cabeza redonda plana para chasis para el panel decorativo de la cubierta superior*6)
Método de desmontaje: Presione la lengüeta del lado posterior hacia arriba y tire de ella hacia atrás para extraerla.

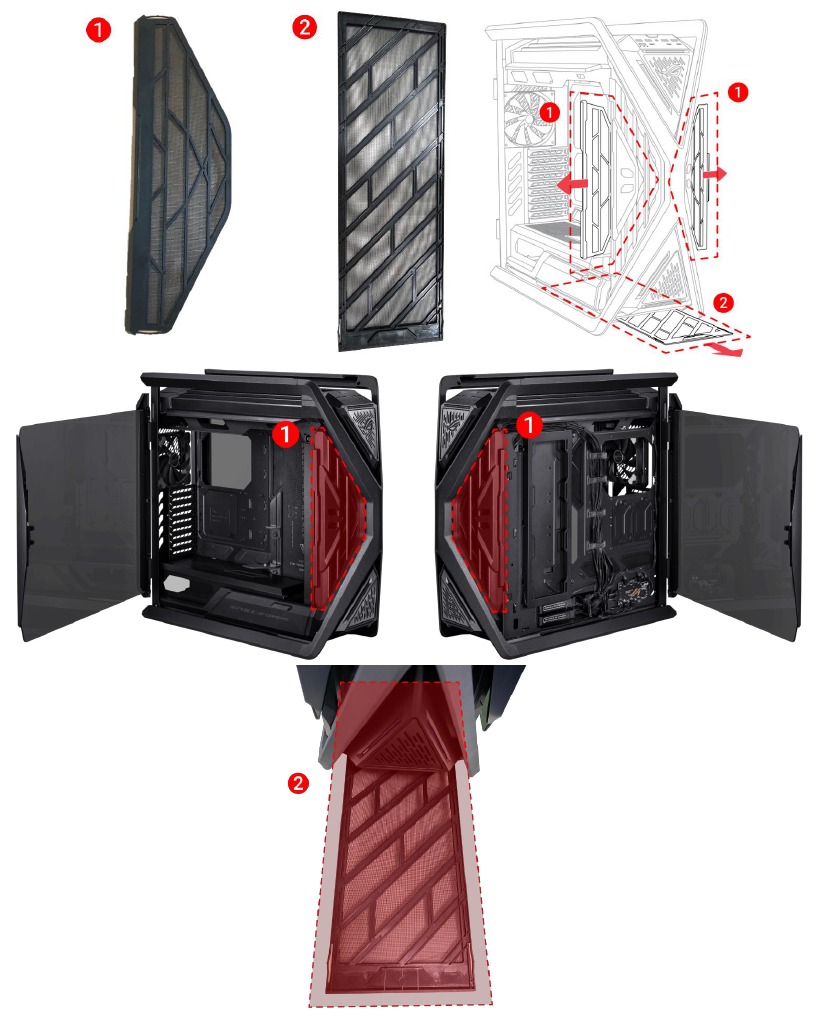

90DC00F0-B001EC Filtros delantero e inferior

GR701 FRONT LOW FILTER/CSC|Filtros delantero e inferior
Método de desmontaje: Simplemente extráigalos. Tienen una orientación específica, así que asegúrese de no instalarlos al revés.

Contenido:

1. Filtros laterales delanteros izquierdo*1, derecho*1
2. Filtro inferior*1

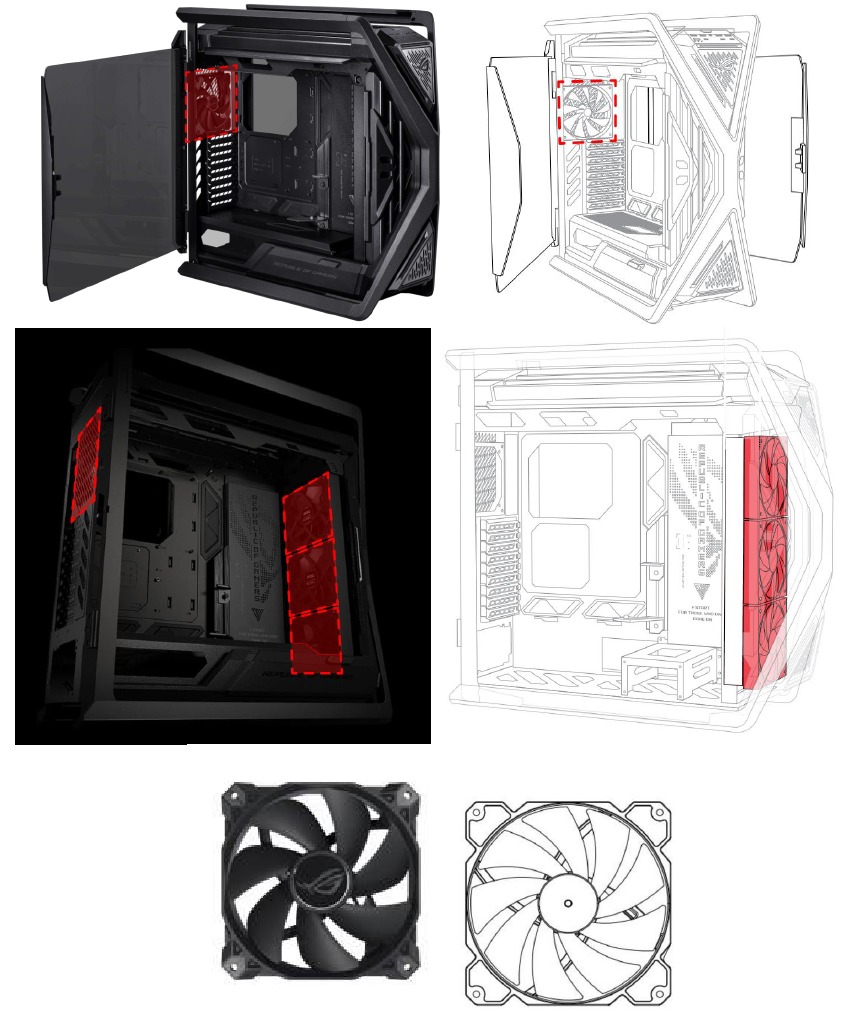

90DC00F0-B0003C Ventilador PWM de 140 mm

GR701 PWM FAN/CSC|Ventilador PWM de 140 mm
Método de desmontaje: Afloje los cuatro tornillos de las esquinas para extraerlo.
Preguntas frecuentes: El ventilador de la carcasa no gira, ruido del ventilador

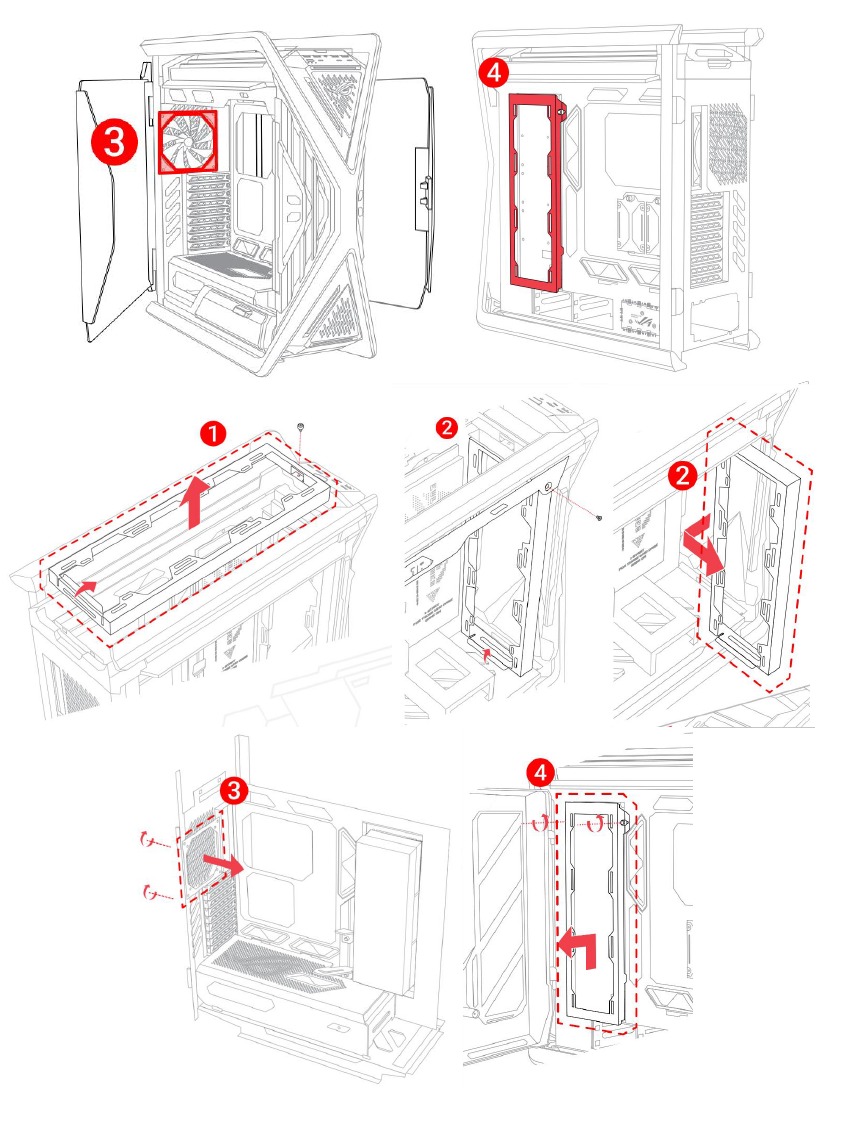

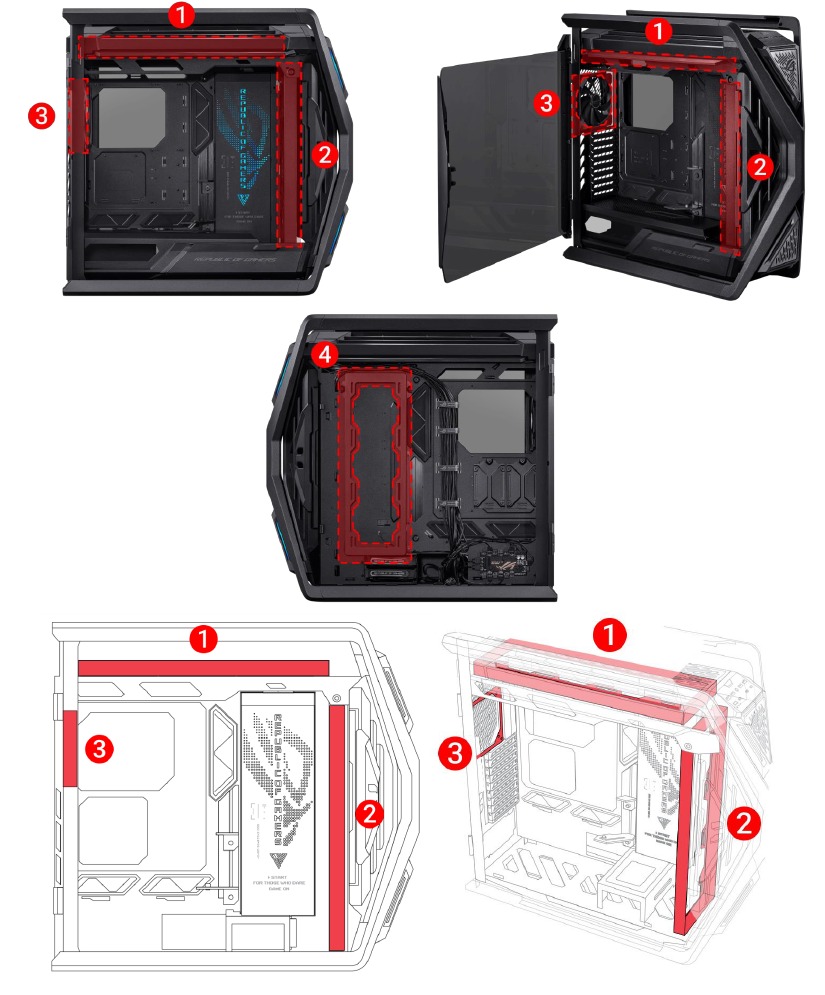

90DC00F0-B002LC Soporte del ventilador

GR701 MISC FAN BRACKET/CSC|Soporte del ventilador


Contenido:

1. Soporte superior del radiador de refrigeración líquida
2. Soporte del radiador de refrigeración líquida de la ventana delantera
3. Soporte del ventilador trasero ④Soporte del radiador de refrigeración líquida de la placa base

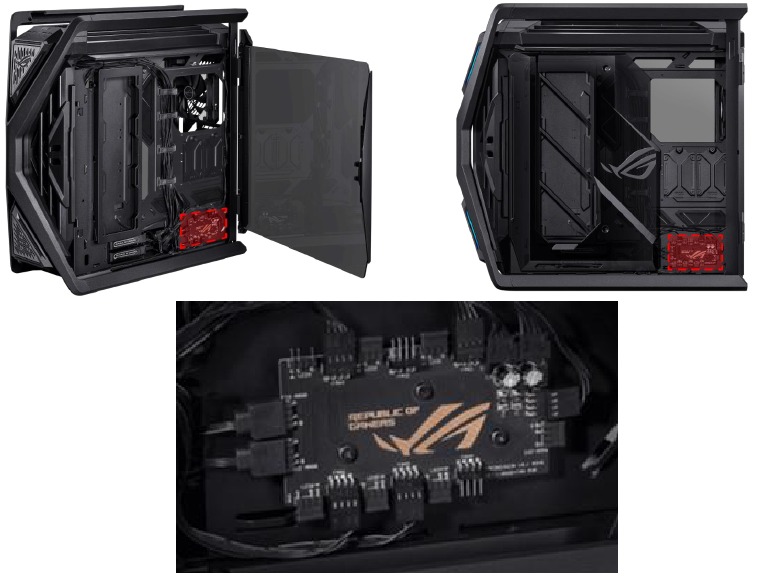

90DC00F0-B0006C Concentrador de ventiladores

GR701 FAN HUB/CSC|Concentrador de ventiladores
Contenido: Concentrador de ventiladores, cable ARGB FIO-USB, cable de alimentación + cable de entrada de señal
Método de desmontaje: Afloje los tres tornillos para extraerlo.
Preguntas frecuentes: El ventilador de la carcasa no gira

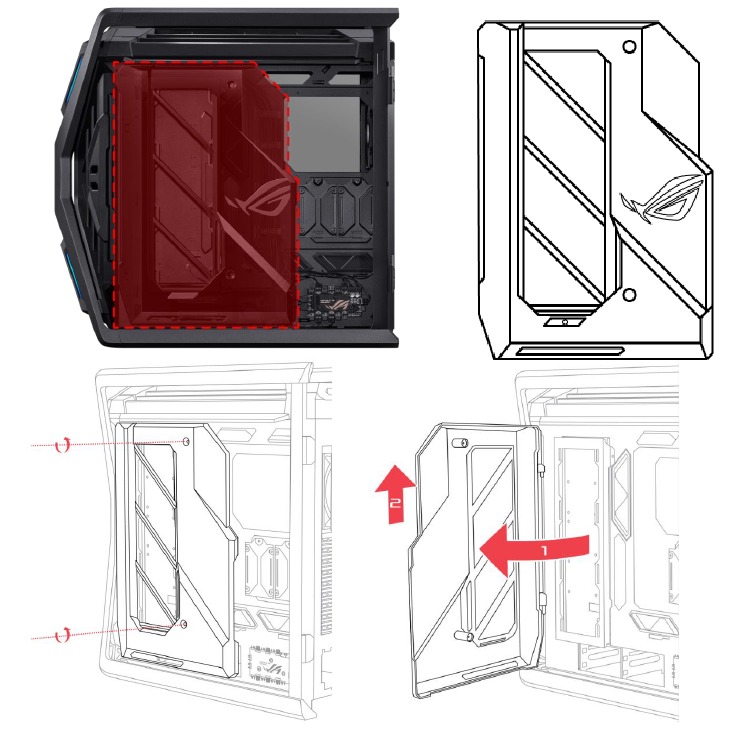

90DC00F0-B000JC Panel de la cubierta del cable

GR701 HIDE/CSC|Panel de la cubierta del cable
Contenido: Panel de plástico*1, tornillos de suspensión*2

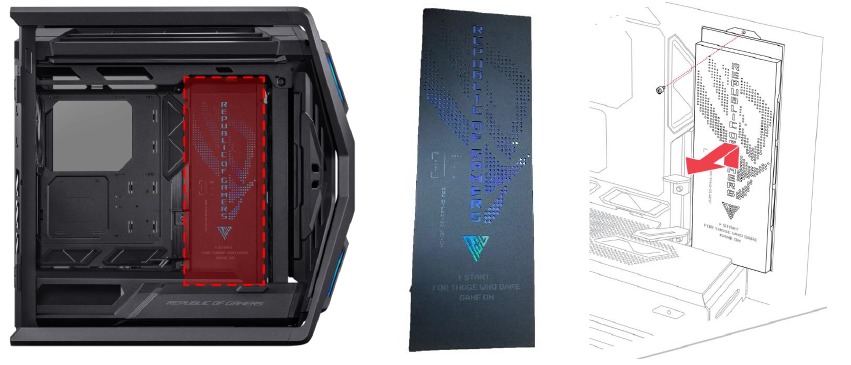

90DC00F0-B0017C Panel de luz

GR701 ACCY LIGHT PANEL/CSC|Panel de luz
Totalmente montado. (Consta de panel de luz*1, base del panel de luz*1, tornillos M3*5, soporte del panel de luz*2, almohadillas de goma para los pies*2, panel de guía de luz de cristal*1, placa de control*1, cable ARGB*1, tira de luz*1, tornillos M3 de cabeza redonda plana para chasis*5, lámina de aislamiento *1)
Preguntas frecuentes: La iluminación de la carcasa no funciona

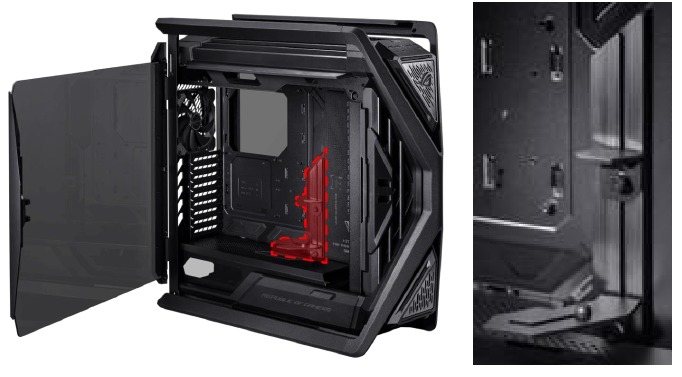

90DC00F0-B0009C Soporte VGA

GR701 VGA HOLDER/CSC|Soporte VGA
Totalmente montado. (Consta de base del soporte de la tarjeta gráfica*1, soporte corto*1, soporte largo*1,
Tuercas de soporte*2, tornillos del soporte*2, almohadilla de goma*1, tapón de goma*1, elevador de la tarjeta gráfica*1)
Método de desmontaje: Afloje los tornillos de la parte posterior.

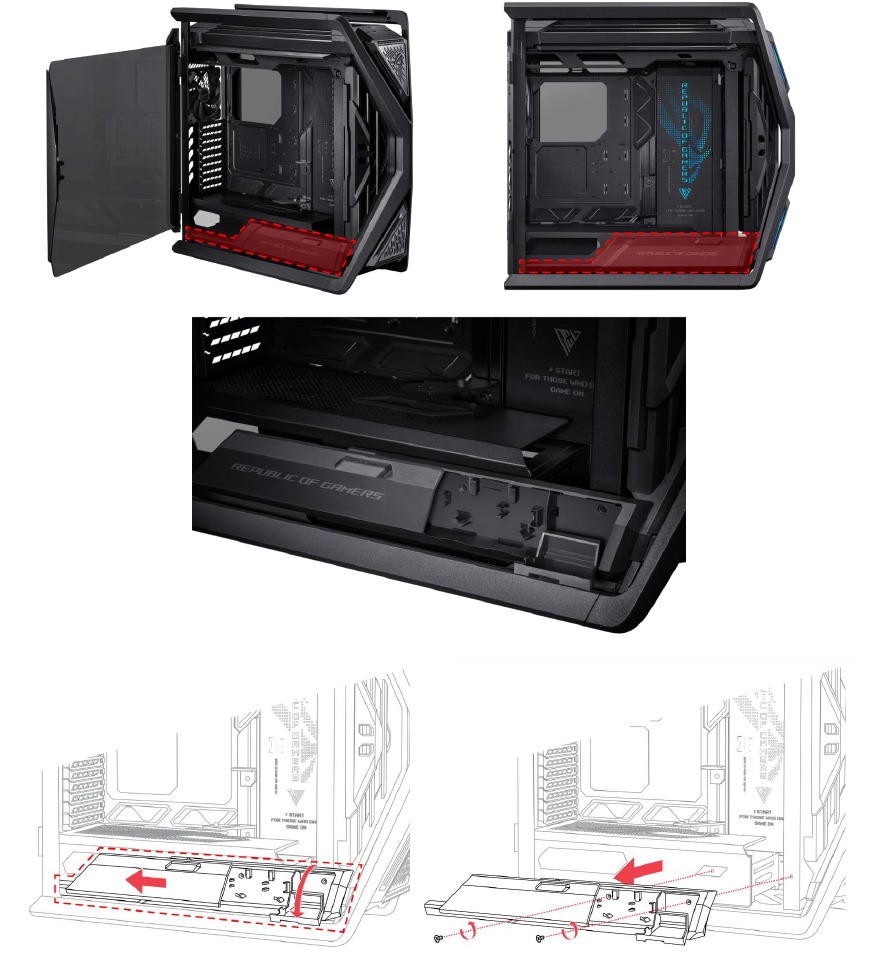

90DC00F0-B0027C Cajón oculto

GR701 ACCY HOUSING/CSC|Cajón oculto
Totalmente montado. (Consta de base del cajón*1, cubierta deslizante*1, cubierta del tornillo*1, almohadilla de amortiguación*1)

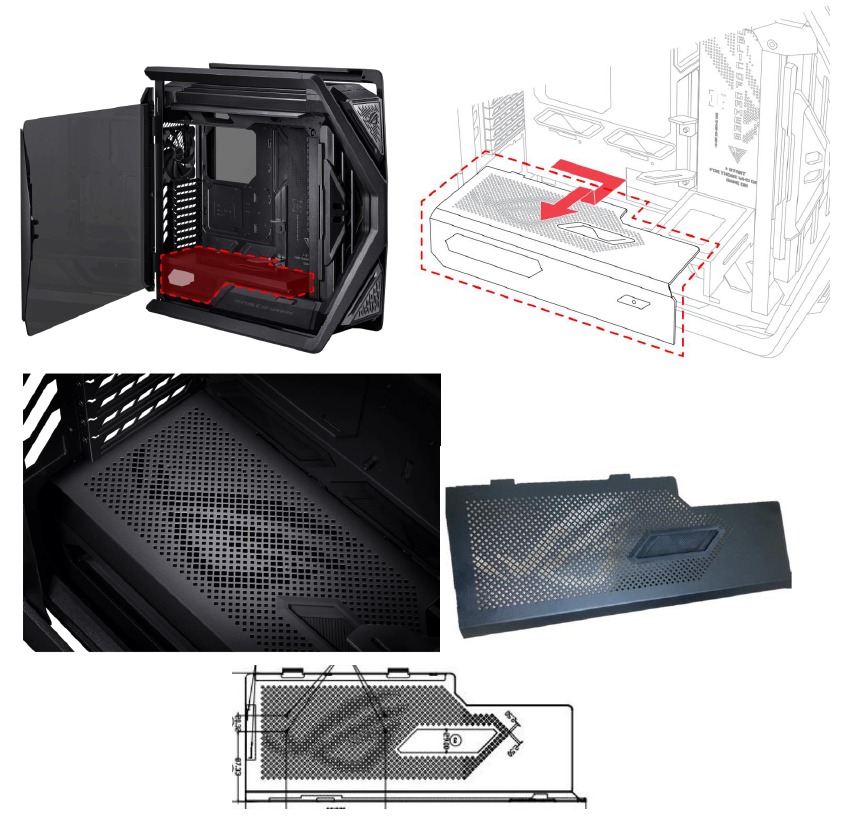

90DC00F0-B001JC Cubierta de la PSU

GR701 PSU COVER/CSC|Cubierta de la PSU
Totalmente montado. (Consta de placa de cubierta*1, almohadilla de goma*1, cubierta lateral transparente*1, salida de cable*1)

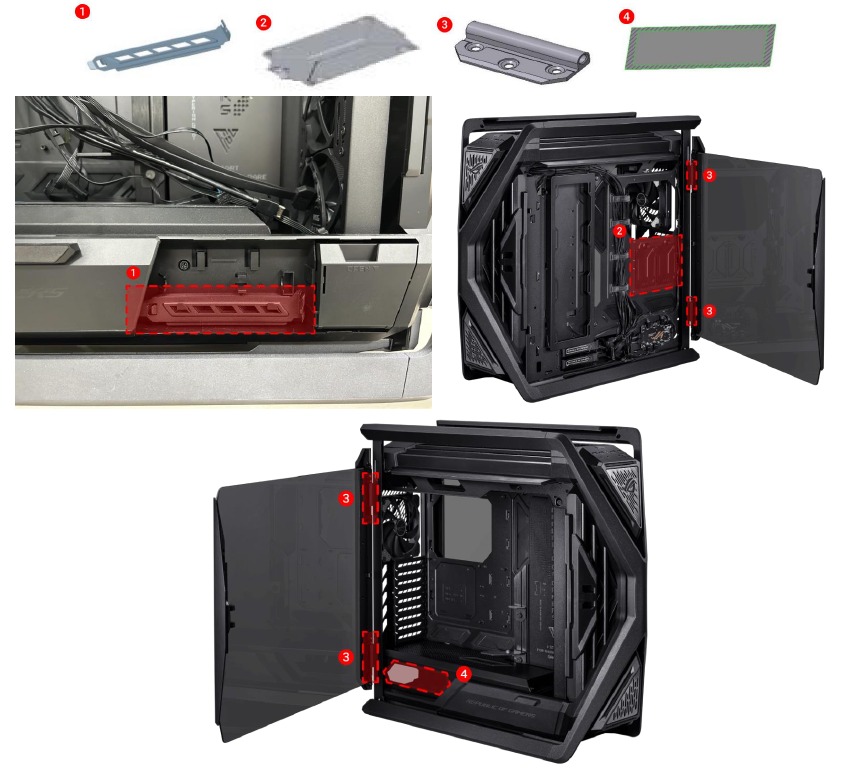

90DC00F0-B000LC Kits de reparación

GR701 MISC A/CSC|Kits de reparación
Almohadilla para la pata del chasis izquierda*1, almohadilla para la pata del chasis derecha*1, cubierta posterior*4 (superior izquierda, inferior izquierda, superior derecha, inferior derecha), tornillo M5 de cabeza avellanada con hexágono interior*2, tornillos Nylok*8, tornillos HDD*16, tornillos de suspensión manual*2, tornillos de suspensión para el panel de la cubierta del cable*2, tornillos M3 de cabeza redonda plana para chasis*8, tornillos manuales*2, tornillo M3*6 de cabeza redonda plana*10, tornillos avellanados M3*5*4, tornillos avellanados KM6-32*6*4, tornillos para los cristales laterales*6, tornillos para el ventilador*8, separadores de la placa base*4, pilares de la placa base*2

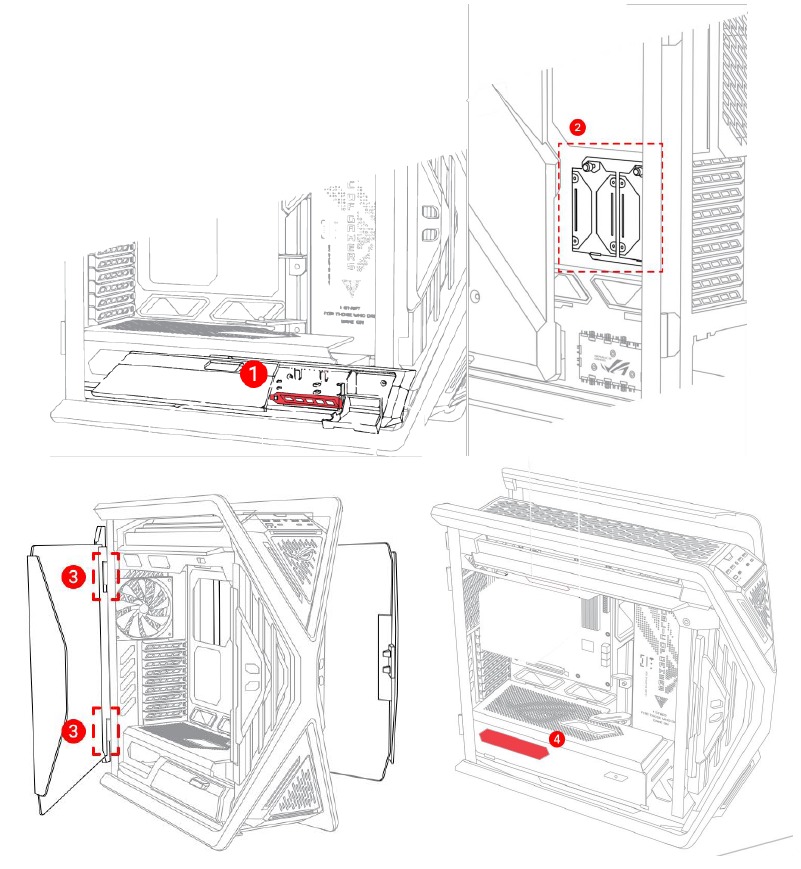

Contenido:

1. Cubierta de la ranura PCI
2. Soporte HDD de 2,5"
3. Bisagra de la puerta lateral
4. Cubierta lateral transparente para la fuente de alimentación

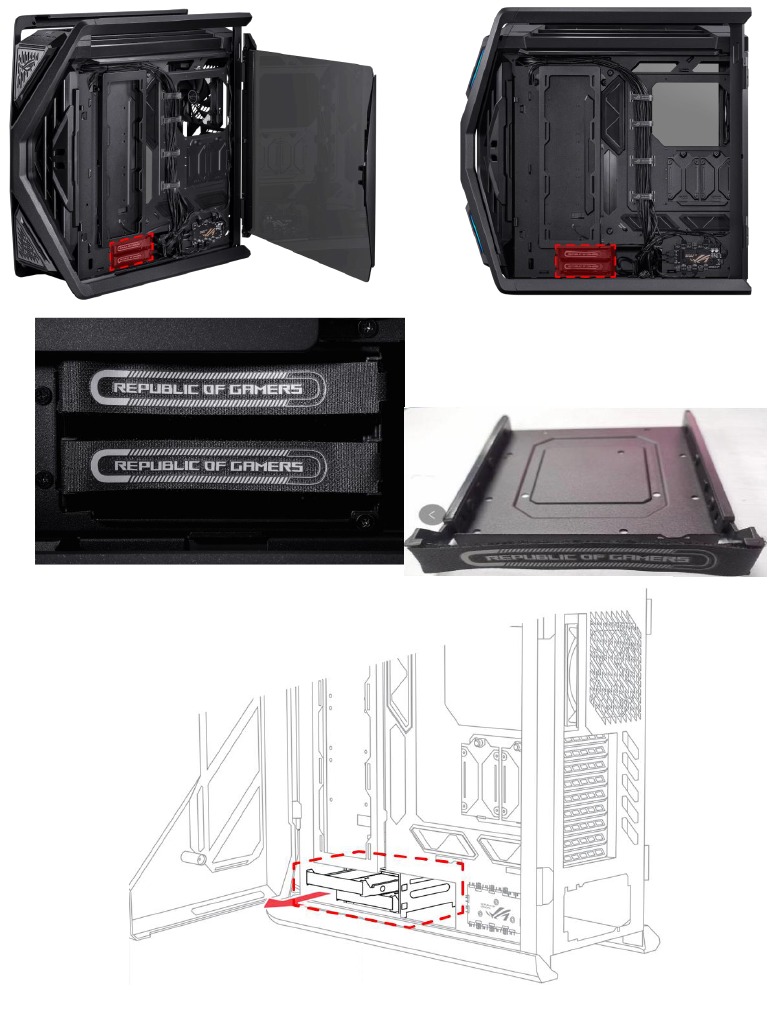

90DC00F0-B001LC Bandeja HDD

GR701 MISC 3.5 HDD/CSC|Bandeja HDD
Contenido: Bandeja*2, soporte de la bandeja*1

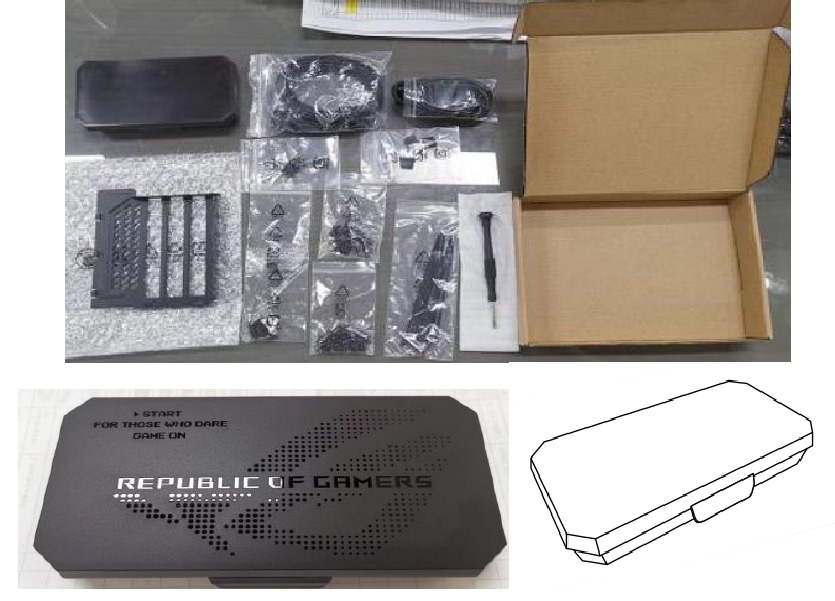

90DC00F0-B0007C Caja de accesorios

GR701 ACCY BOX/CSC|Caja de accesorios
Contenido: Tornillos HDD*20, tornillos M3 de cabeza redonda plana para chasis*40, llave hexagonal*1, separadores de la placa base*6, bridas para cables*10, cubiertas antipolvo USB Type-A*4, cubiertas antipolvo USB Type-C*2, destornillador Phillips*1, montaje vertical de la tarjeta gráfica*1, cable de extensión de 8 pines de la CPU*2, Q-connector*1

90DC00F0-B000CC Caja de color

GR701 COLOR BOX/CSC|Caja de color

Preguntas frecuentes

El ventilador no gira

Componentes relacionados: Ventilador PWM, concentrador de ventiladores

1. Con el tiempo, el polvo y los residuos pueden acumularse en las aspas del ventilador, lo que puede provocar que deje de girar. Compruebe si hay obstrucciones físicas que puedan estar bloqueando el movimiento del ventilador y retírelas. Retire el ventilador del concentrador de ventiladores y conéctelo directamente al conector del ventilador de la placa base. Si el ventilador sigue sin funcionar, sustitúyalo.
2. Asegúrese de que el ventilador esté conectado correctamente al concentrador de ventiladores. El ventilador tiene un conector de 4 pines, asegúrese de que el cable esté bien enchufado a la placa base o al concentrador de ventiladores.
3. Si se confirma que el ventilador puede funcionar, significa que el concentrador de ventiladores está dañado, sustitúyalo.

Ruido del ventilador

Componentes relacionados: Ventilador PWM

1. Con el tiempo, el polvo puede acumularse en las aspas del ventilador, lo que puede provocar que se desequilibren y produzcan ruido. Apague el ordenador y limpie cuidadosamente las aspas del ventilador con aire comprimido o un cepillo suave para eliminar el polvo o los residuos.
2. Ajuste la configuración de la velocidad del ventilador en la BIOS del ordenador o a través del software proporcionado por el fabricante de la placa base. Reducir la velocidad del ventilador puede ayudar a reducir el nivel de ruido. Sin embargo, tenga cuidado de no establecer la velocidad del ventilador demasiado baja, ya que podría provocar un sobrecalentamiento.

Los botones y puertos FIO no funcionan

Componentes relacionados: Módulo FIO

1. Asegúrese de que los cables que conectan los botones y puertos FIO a la placa base estén conectados correctamente. A veces, estos cables pueden aflojarse o desconectarse, lo que provoca problemas de funcionalidad.
2. Volver a conectar los cables puede resolver las malas conexiones. Desconecte suavemente todos los cables, espere un rato y, a continuación, vuelva a enchufarlos en los conectores correspondientes de la placa base.
3. Si volver a conectar los cables no soluciona el problema, sustituya el módulo FIO.

La iluminación de la carcasa no funciona

Componentes relacionados: Módulo FIO, panel frontal, panel de luz

1. Asegúrese de que los cables de iluminación de la carcasa estén conectados correctamente a la fuente de alimentación. Pruebe la iluminación de la carcasa con una fuente de alimentación diferente, conecte la iluminación de la carcasa a una fuente de alimentación que se sepa que funciona para determinar si la iluminación funciona correctamente.
2. Compruebe si el controlador del panel de luz RGB está conectado correctamente. Asegúrese de que el cable de conexión del controlador esté conectado correctamente al conector RGB de la placa base.
3. Dos tipos de control de iluminación de GR701 (1) Autocontrol (2) Sincronización con la iluminación de la placa base Si el botón LED del panel FIO no puede cambiar el control de iluminación, sustituya el módulo FIO.
