Manual del Master PLUG MAS-S004

INSTRUCCIONES DE MONTAJE

Saque la bicicleta de la caja y compruebe si faltan piezas o si están dañadas.
(Tenga en cuenta que los neumáticos vienen inflados con aire, pero pueden perder algo de aire durante el envío).

MONTAJE DEL MANILLAR Y EL SILLÍN

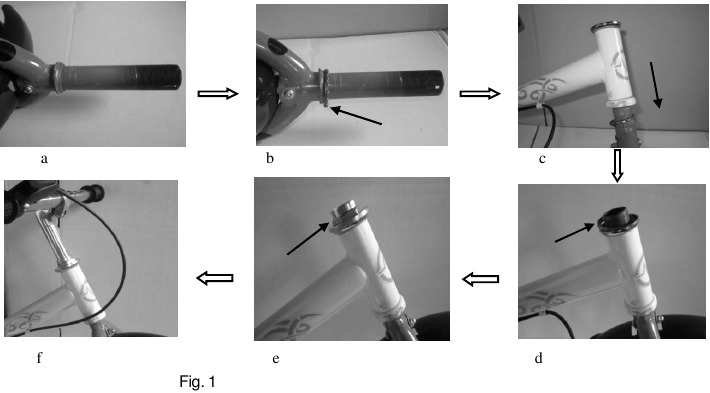

MONTAJE DEL MANILLAR

1. Coloque el cojinete inferior del manillar en la horquilla (Fig.1 b).
2. Inserte el manillar en el tubo de la horquilla delantera (Fig.1 c),
3. coloque el cojinete superior (Fig.1 d).
4. Ajuste la altura deseada y apriete el tornillo (Fig.1 e) para que el manillar pueda girar fácilmente.
5. Apriete el tornillo, inserte el manillar en el tubo de la horquilla delantera a la altura deseada, apriete el tornillo de la abrazadera (Fig.1 f) para que el manillar pueda girar fácilmente.

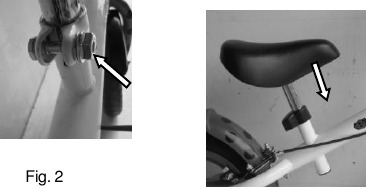

MONTAJE DEL SILLÍN
Coloque la cubierta de seguridad de plástico en la tija del sillín, inserte el sillín en el tubo del sillín a la altura deseada y apriete el tornillo de la abrazadera. Coloque la cubierta de plástico de seguridad sobre el tornillo de la abrazadera.

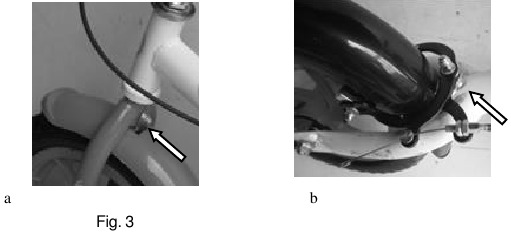

MONTAJE DE LOS GUARDABARROS

Fije los guardabarros delantero y trasero con tornillos en la horquilla delantera (a) y la horquilla trasera (b).

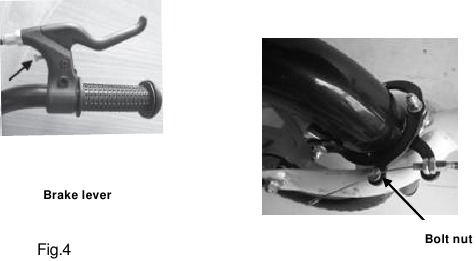

MONTAJE DEL FRENO

Nota: Los frenos no están ajustados de fábrica. Antes de montar, estos frenos deben estar instalados y ajustados. Instale la maneta de freno en el manillar. La maneta de freno derecha controla el freno trasero.

MONTAJE DEL FRENO DE MANO

1. Fije el guardabarros trasero y el freno de pinza trasero en la horquilla trasera.
2. Instale las manetas de freno en el manillar (esto puede que ya esté hecho en la fábrica).
3. Inserte el extremo del cable de freno en el orificio de la maneta de freno.


AJUSTE DE LOS FRENOS DE MANO

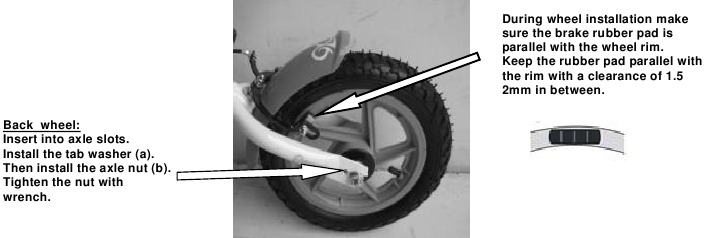

Durante el frenado, el revestimiento del freno debe rozar con toda su superficie contra la llanta. Si es necesario, apriete o afloje la tuerca del perno de anclaje (Fig.4) en la parte derecha del freno, tire del cable de freno a través del orificio del perno de anclaje hasta que no haya holgura en el cable interior del freno, apriete la tuerca del perno de anclaje. Asegúrese de que el cable del freno esté bien bloqueado a través del perno de anclaje y de que el bloque de goma esté paralelo a la llanta con una separación de entre 1,5 y 2 mm. Apriete la maneta de freno y, a continuación, suéltela varias veces, gire la rueda, asegúrese de que la rueda no se tambalee.

MONTAJE DE LAS RUEDAS

MONTAJE DE LAS RUEDAS

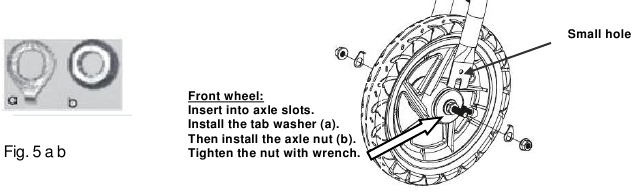

Las ruedas delantera y trasera son iguales. Utilice 2 llaves de tuercas según el tamaño de las tuercas. Coloque la rueda en la horquilla de la rueda y empuje la arandela teb (Fig.5 a) en el orificio pequeño. Antes de insertar la rueda trasera, afloje el cable del freno para aflojar el freno de pinza. Apriete las tuercas de la rueda (Fig.5 b). El eje de la rueda tiene que ser paralelo al eje longitudinal de un cuadro.


Nota: En caso de necesidad de desmontaje, desmonte la rueda de forma opuesta a la instalación.

POR FAVOR, LEA ESTE MANUAL DETENIDAMENTE ANTES DE MONTAR Y UTILIZAR ESTA BICICLETA.

• Para niños de 2 años en adelante
• Peso máximo del niño: 30 KGS
• Compruebe y apriete los pernos y tornillos antes de cada uso.
• Asegúrese de que todos los componentes funcionan correctamente antes de cada uso.
• Infle los neumáticos hasta un grado no superior al máximo indicado en el lateral del neumático.
• Si algún componente está dañado o no funciona correctamente, debe sustituirse antes de utilizar el artículo.

Un adulto debe ayudar en el montaje inicial de la bicicleta.
Asegúrese de que su bicicleta está completamente montada antes de usarla.
Lea y comprenda este manual de usuario antes de usar la bicicleta.

PRECAUCIONES DE SEGURIDAD

No se recomienda esta bicicleta para niños menores de 2 años o que pesen más de 30 kg.
Lea y siga las precauciones de seguridad que se enumeran a continuación, si no lo hace, podría provocar lesiones o daños en su bicicleta.
Por favor, instruya a su hijo sobre el funcionamiento correcto de esta bicicleta, también instruya a su hijo para que siga las precauciones de seguridad que se enumeran a continuación.

NO LLEVE ESTA BICICLETA A LAS CARRETERAS.

1. Lleve un casco.
2. No circule cerca de vehículos de motor.
3. Practique el frenado en un entorno seguro.
4. Nunca circule cerca de escalones, entradas inclinadas, colinas, carreteras, callejones, zonas de piscinas u otros lados de agua.
5. Nunca utilice la bicicleta con tiempo húmedo. Las superficies mojadas pueden aumentar la distancia de frenado al frenar.
6. No circule de noche.
7. No circule demasiado cerca de los peatones.
8. Evite los peligros que puedan dificultar su capacidad para controlar su bicicleta. Los baches, las roderas, el pavimento irregular, las rejillas de alcantarillado, la grava, los bordillos, las hojas, los charcos y los escombros pueden tener un efecto en su conducción y provocar la pérdida de control.
9. No circule fuera de la carretera o sobre pavimento irregular.
10. Mantenga ambas manos en el manillar.

FRENE SUAVEMENTE PARA EVITAR PARADAS REPENTINAS.
