Manual de Maxxhaul 80746

DESEMBALAJE

El envío debe inspeccionarse minuciosamente tan pronto como se reciba. El "conocimiento de embarque" firmado es el reconocimiento por parte del transportista de la recepción en buenas condiciones del envío cubierto por nuestra factura. Para su propia protección, si alguno de los productos solicitados en el conocimiento de embarque escasea o está dañado, no los acepte hasta que el transportista haga una anotación en la factura de flete de los productos que faltan o están dañados.

Notifique a MAXXHAUL inmediatamente si se descubre alguna pérdida o daño oculto después de la recepción.

Cómo configurar y usar la plataforma rodante para neumáticos

Siempre use gafas de seguridad aprobadas por ANSI y guantes de trabajo resistentes.

Consulte las fotos en esta página.

1. Lea todas las advertencias de seguridad personal y del área de trabajo antes de configurar y utilizar este producto.

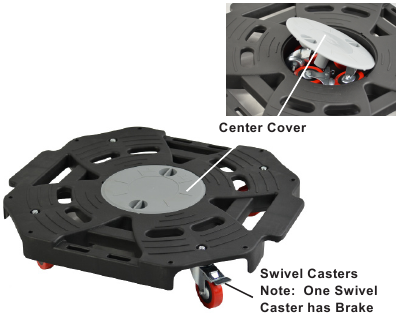

2. Se requiere un montaje menor. Los 4 rodillos deben estar conectados a la plataforma. Retire la cubierta central presionando la cubierta y girándola en sentido antihorario. Saque los 4 rodillos de esta área de almacenamiento. Vuelva a colocar la cubierta central y gírela en el sentido de las agujas del reloj para fijarla en su lugar.

3. Retire la tuerca de seguridad y la arandela plana de un rodillo. Desde la parte inferior de la plataforma, inserte el vástago del rodillo a través de un orificio de montaje en la plataforma. Asegure el rodillo en su lugar colocando la arandela plana y luego la tuerca de seguridad sobre el vástago del rodillo. Use una llave de tubo (no incluida) para apretar el rodillo en su lugar. Repita estos pasos para los otros 3 rodillos.
4. Una vez completado el montaje, haga rodar la plataforma para neumáticos para asegurarse de que funciona correctamente. Pruebe el funcionamiento del rodillo con freno. Con el pie, presione la lengüeta delantera para bloquear el rodillo. Levante la lengüeta con el pie para permitir que el rodillo gire.
5. Carga de la plataforma para neumáticos: coloque los neumáticos con llantas, o solo los neumáticos, en una posición horizontal acostada en la parte superior de la plataforma para neumáticos. Apile los neumáticos; asegúrese de que estén centrados y distribuidos uniformemente en la plataforma para neumáticos.

   La capacidad de peso máxima de la plataforma para neumáticos es de 300 libras (distribuidas uniformemente). No exceda esta capacidad.
6. Use una restricción de carga, como dos amarres (no incluidos), para envolver todos los neumáticos y asegurar los amarres en la parte superior de la carga: consulte la foto:

   Antes de mover la plataforma para neumáticos, verifique dos veces los amarres para asegurarse de que todos los neumáticos/llantas estén firmemente conectados a la plataforma para neumáticos. Asegúrese de que los extremos de la correa de amarre no toquen el suelo o los rodillos.

   Nunca intente transportar neumáticos/ruedas sin las restricciones de carga adecuadas en su lugar.
7. Una vez que los neumáticos/ruedas se hayan movido a la ubicación deseada, asegúrese de que el bloqueo en el rodillo con freno esté activado.
8. Unir 2 plataformas para neumáticos para usarlas como plataforma móvil o dispositivo para mover muebles livianos: según la foto a continuación, las plataformas para neumáticos se unen fácilmente.


   Siempre siga las pautas generales de seguridad cuando lo use como plataforma móvil para la reparación de automóviles. Lea y respete todas las advertencias e instrucciones de seguridad proporcionadas por el fabricante de los gatos y otros dispositivos de elevación involucrados en la reparación del automóvil. Cuando lo use como un dispositivo para mover muebles livianos, siempre use restricciones de carga, como amarres (no incluidos), para asegurar la carga de manera segura.

Mantenimiento de la plataforma para neumáticos

1. Se debe verificar periódicamente el estado general de este producto. Asegúrese de que toda la tornillería esté apretada. Asegúrese de que todas las correas de amarre utilizadas (no incluidas) estén en buenas condiciones.
2. Si se observan grietas u otros daños en la plataforma para neumáticos, debe reemplazarse y no repararse.
3. Mantenga el producto limpio y libre de grasa y aceite.

ESPECIFICACIONES

Lista de piezas

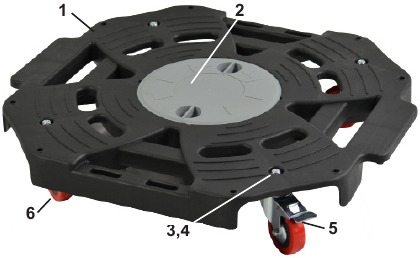

Diagrama de montaje

Nota: algunas piezas se enumeran y se muestran solo con fines ilustrativos.

INFORMACIÓN IMPORTANTE DE SEGURIDAD

Lea y comprenda todo este manual antes de ensamblar, instalar, operar o reparar este producto.

GUARDE ESTE MANUAL

Este es un símbolo de ALERTA DE SEGURIDAD.
Se utiliza para alertarle sobre posibles peligros de lesiones personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo para evitar posibles lesiones o la muerte.

PELIGRO indica una situación peligrosa que, si no se evita, provocará la muerte o lesiones.

ADVERTENCIA indica una situación peligrosa que, si no se evita, podría provocar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría provocar lesiones menores o moderadas.

AVISO indica información importante que, si no se sigue, puede causar daños al equipo.

GUARDE ESTE MANUAL
Guarde este manual para las advertencias y precauciones de seguridad. El manual ofrece información importante sobre cómo montar, usar y mantener este producto. Escriba el número de modelo y la fecha de compra del producto.
Guarde el recibo de compra en un lugar seguro.

Definición de símbolos

relativo al riesgo de lesiones oculares. Use protección para los ojos aprobada por ANSI.

relativo al riesgo de pérdida auditiva. Use protección auditiva.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

1. Lea y comprenda todas las ADVERTENCIAS e instrucciones de seguridad del MANUAL. El incumplimiento de las advertencias e instrucciones puede provocar lesiones graves o la muerte. Guarde todas las advertencias e instrucciones para futuras consultas.
2. Seguridad personal y del área de trabajo
   1. Siempre use gafas de seguridad aprobadas por ANSI.
   2. Siempre use protección auditiva cuando trabaje en entornos ruidosos. La exposición prolongada a ruidos de alta intensidad puede causar pérdida auditiva.
   3. Use equipo de seguridad. Se deben usar zapatos de seguridad, casco y guantes de trabajo para las condiciones aplicables.
   4. Vístase apropiadamente. Nunca use ropa holgada o joyas cuando trabaje. Recójase el pelo largo y mantenga el pelo, la ropa y los guantes alejados de las piezas móviles.
   5. Use el sentido común cuando trabaje. Manténgase alerta y concéntrese al montar y usar la plataforma para neumáticos. Nunca trabaje bajo la influencia del alcohol, las drogas o los medicamentos.
   6. Mientras monta y configura la plataforma para neumáticos, mantenga el área de trabajo limpia y bien iluminada. Mantenga a los espectadores y a los niños fuera del área de trabajo.
3. Uso de la plataforma para neumáticos
   1. No modifique este producto y no lo use para fines para los que no fue diseñado. Use esta plataforma para neumáticos solo en una superficie dura, plana y nivelada.
   2. Este producto está diseñado para transportar neumáticos y ruedas sin montar para que puedan moverse de un lugar a otro. Los neumáticos para automóviles, camiones ligeros y vehículos utilitarios deportivos se pueden apilar horizontalmente en la plataforma para neumáticos y, después de asegurarlos, se pueden hacer rodar a una nueva ubicación. Además, se pueden unir dos o más plataformas para neumáticos y usarse como plataforma móvil o dispositivo para mover muebles livianos.
      La capacidad de peso máxima de la plataforma para neumáticos es de 300 libras (distribuidas uniformemente). No exceda esta capacidad.
   3. La plataforma para neumáticos no debe colocarse debajo de un neumático montado en un vehículo en un intento de deslizar un vehículo a otra ubicación.
   4.
      Este producto no es un juguete y debe ubicarse en un área alejada de los niños y fuera de su alcance. No permita que los niños jueguen con este producto. No se debe saltar sobre él ni usarlo para transportar niños o animales.
   5. Se requiere algún montaje del producto. Si no tiene experiencia o no es capaz de hacer este tipo de trabajo de forma segura, la plataforma para neumáticos debe ser configurada por un técnico de servicio calificado.
   6. Antes de cada uso, asegúrese de que las ruedas o los neumáticos del vehículo sin montar estén centrados y distribuidos uniformemente en la plataforma para neumáticos, y que la carga esté asegurada con un dispositivo de sujeción, como un par de amarres.
   7. Antes de cada uso, revise el estado general de la plataforma para neumáticos. Asegúrese de que no haya daños estructurales en la plataforma para neumáticos. Asegúrese de que todos los rodillos giren libremente y estén en buenas condiciones. Asegúrese de que toda la tornillería esté apretada.
   8.
      Tenga en cuenta la carga dinámica. Dejar caer una carga sobre la plataforma para neumáticos puede crear brevemente una carga excesiva, lo que puede provocar fallas en el producto y posibles lesiones personales.
   9. Nunca se pare en la plataforma para neumáticos. Cuando mueva una carga, haga rodar la plataforma para neumáticos lenta y cuidadosamente para evitar que la carga se vuelque. Después de la mudanza, siempre asegúrese de que el bloqueo en la rueda del rodillo con freno esté activado.
   10. Es responsabilidad del propietario de este producto asegurarse de que todas las personas que utilicen la plataforma para neumáticos lean y comprendan las advertencias e instrucciones contenidas en este manual de instrucciones.
   11. MAXXHAUL no se hace responsable de ningún daño a las ruedas y los neumáticos sin montar que pueda ocurrir mientras la plataforma para neumáticos transporta una carga.
   12. Guarde la información del embalaje, las advertencias y este manual. Contienen información importante y deben permanecer siempre legibles. Póngase en contacto con MAXXHAUL para obtener reemplazos.

Tenga en cuenta que las advertencias discutidas anteriormente no pueden cubrir todas las condiciones o situaciones posibles que podrían ocurrir. Es importante que la persona que configura y utiliza este producto comprenda que el sentido común y la precaución son factores que no se pueden incorporar a este producto y deben ser proporcionados por la(s) persona(s) que utiliza(n) este producto.
