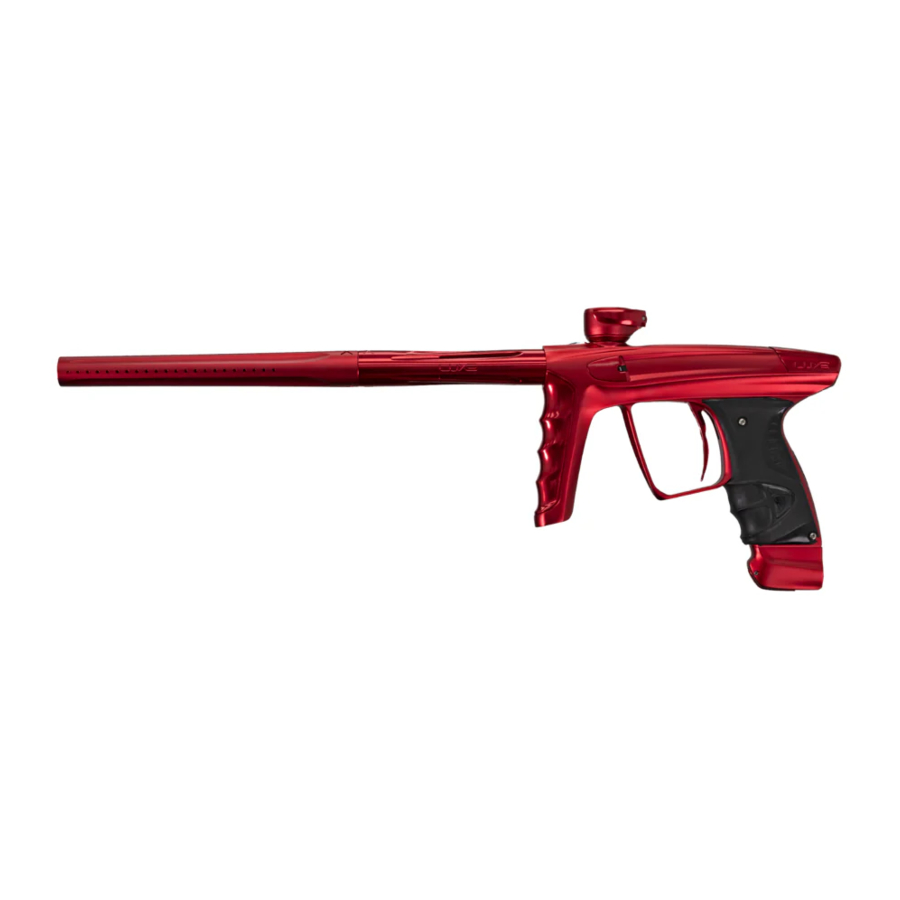

Manual de la Luxe X
CONFIGURACIÓN Y FUNCIONAMIENTO
ESTO NO ES UN JUGUETE. EL USO INADECUADO DE LA LUXE® X PUEDE PROVOCAR LESIONES GRAVES O LA MUERTE. EL USUARIO Y CUALQUIER PERSONA QUE SE ENCUENTRE DENTRO DEL ALCANCE DE LA LUXE® X DEBEN USAR PROTECCIÓN PARA LOS OJOS DISEÑADA PARA EL USO DE PAINTBALL. DLX RECOMIENDA QUE LA LUXE® X SOLO SE VENDA A PERSONAS DE 18 AÑOS EN ADELANTE. LEA DETENIDAMENTE LA GUÍA DE INICIO RÁPIDO DE LA LUXE® X ANTES DE UTILIZARLA.

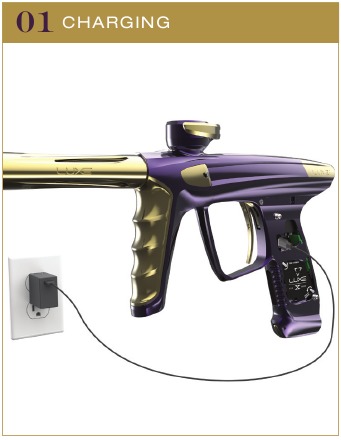

BATERÍA: la batería de polímero de litio de su Luxe® X debe estar completamente cargada antes de su uso. Levante el lado izquierdo de la empuñadura de goma para separarlo de la Luxe® X, desenganchando la lengüeta de su ranura en la parte superior. Conecte el conector de carga USB Type C a la placa de circuito de la Luxe® X. Asegúrese de que la batería esté completamente asentada en el marco de la empuñadura. Una vez conectado a la Luxe® X, enchufe el cargador a una toma de corriente. La Luxe® X es compatible con los cargadores USB y USB-C estándar, lo que permite cargarla directamente desde una batería de teléfono portátil, una fuente de alimentación USB para coche, un ordenador portátil u otra fuente de alimentación compatible con USB. La batería también se puede extraer y cargar por separado con el cargador de batería Luxe® opcional. Incluso si se almacena, la batería debe cargarse al menos una vez cada 6 meses.

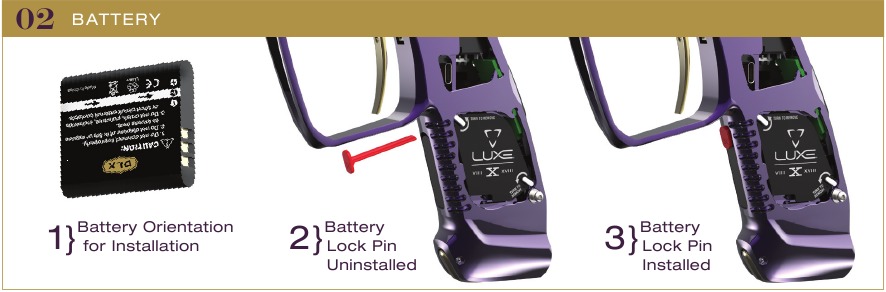

Deben seguirse los tres pasos siguientes para garantizar que la batería de la Luxe® X esté correctamente instalada para un uso fiable:
- Instale la batería en su ranura con los terminales eléctricos orientados hacia abajo.
- presione hacia abajo la batería cuando esté completamente deslizada en la ranura de la batería, bloqueándola en su posición.
- Inserte el pasador de bloqueo de la batería hasta el fondo en el espacio de la parte superior de la ranura de la batería hasta que su lengüeta se apoye contra la parte delantera del marco de la empuñadura, bloqueando la batería en su lugar.
Omitir el pasador de bloqueo de la batería puede provocar una pérdida momentánea de energía, apagando la Luxe X® después de un impacto brusco, como al lanzarse a un búnker. Asegúrese siempre de asegurar la batería con el pasador de bloqueo de la batería para un funcionamiento ininterrumpido en el campo. {FIG. 02}

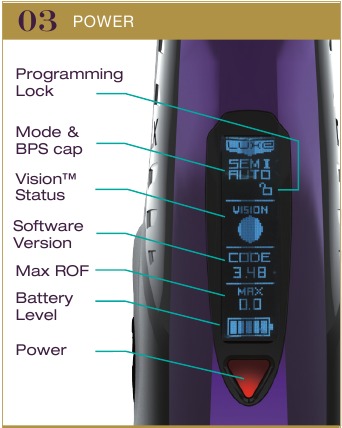

ENCENDIDO: encienda su Luxe® X haciendo doble clic en el botón de encendido o manteniéndolo pulsado durante dos segundos. Cuando la Luxe® esté encendida, la pantalla de la Luxe® X se iluminará para mostrar su estado.
Apagar su Luxe® X es el equivalente a poner el seguro en un marcador de paintball mecánico, pero no debe confiarse en ello en lugar de un dispositivo de bloqueo del cañón y gafas de paintball. Su Luxe® X se apagará automáticamente si permanece inactiva durante una hora.
VISION: el sistema anti-chop Vision® está activado de forma predeterminada. Se puede apagar o volver a encender con un doble toque rápido en el botón. El estado de Vision® se indicará en la pantalla de la Luxe® X con un círculo sólido cuando se detecte una bola de pintura en la recámara, o un círculo vacío cuando el haz de Vision® no esté roto. Fallo de Vision indica que el haz no se ha despejado después de disparar, normalmente debido a que hay residuos bloqueando un ojo.
BLOQUEO DE TORNEO: el interruptor de bloqueo de torneo de la Luxe® X hace que el menú de programación no esté disponible cuando está encendido. Para cambiar la configuración de bloqueo, abra el lado izquierdo de la empuñadura de goma y deslice el interruptor de bloqueo de torneo (situado junto al puerto de carga USB-C) hacia el cañón para desbloquearlo, o hacia la parte posterior del marcador para bloquearlo. El estado de bloqueo se muestra en la pantalla OLED con un candado abierto o cerrado. Algunos eventos pueden requerir que la empuñadura de goma se asegure con tornillos en lugar de postes a presión, para que no se pueda acceder al bloqueo sin usar una herramienta.
CAÑÓN/PANEL DE EMPUÑADURA DEL REGULADOR: monte el cañón Freak® XL incluido e instálelo en su Luxe® X. El panel de empuñadura intercambiable del regulador vertical se puede cambiar quitando la tuerca del regulador en la parte inferior del regulador vertical con una llave hexagonal de 5/16 pulgadas.
BLOQUEADOR DE CAÑÓN: el bloqueador de cañón es un dispositivo de seguridad importante y debe utilizarse siempre que la Luxe® X esté conectada a un suministro de aire o encendida, a menos que todas las personas dentro del alcance estén protegidas por gafas de paintball y/o redes. Deslice el bloqueador de cañón sobre el extremo del cañón y apriete los cordones sobre la parte trasera del marcador para asegurarlo en su lugar.

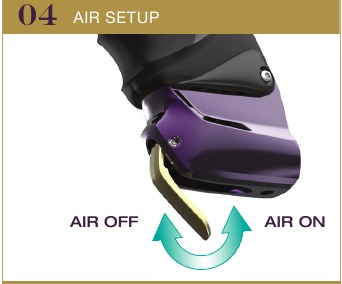

CONFIGURACIÓN DE AIRE: su Luxe® X es un marcador de paintball de alto rendimiento. Los picos de presión del CO2 líquido pueden causar daños internos y anularán la garantía de la Luxe®. Utilice únicamente aire comprimido regulado como fuente de energía. Los sistemas HPA configurados para una salida de 450-550 psi son ideales. Los sistemas de baja salida de 250 psi pueden utilizarse con su Luxe® X, pero pueden causar una caída de la velocidad a altas velocidades de disparo. Con el bloqueador de cañón en su lugar, enrosque un sistema de aire comprimido de paintball lleno en el ASA de la Luxe®. Cargue su Luxe® X con aire girando el mango de carga del ASA a la posición trasera.
Una vez que su Luxe® X se ha cargado con aire, puede contener suficiente aire para disparar 2 o más tiros, incluso después de que el sistema HPA se haya retirado.

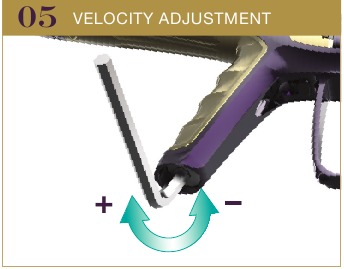

AJUSTE DE VELOCIDAD: la velocidad debe probarse y ajustarse al comienzo de cada sesión de paintball. Conecte un cargador y un sistema HPA lleno a su Luxe® X. Llene el cargador con bolas de pintura frescas de calibre 68. Mientras usa gafas de paintball, mientras que todos los que estén en el rango estén protegidos de manera similar, retire el dispositivo de bloqueo del cañón, gire la manija de carga del ASA para cargar su Luxe® X con aire, encienda la alimentación y tome algunos disparos de prueba sobre un cronógrafo. Ajuste la velocidad de su Luxe® X con una llave hexagonal de 5/32 pulgadas insertada en la parte inferior del regulador vertical del marcador. Gire en el sentido de las agujas del reloj (como apretar un tornillo) para aumentar la velocidad y en el sentido contrario a las agujas del reloj (como aflojar) para disminuirla. Después de cada ajuste, tome algunos disparos, luego vuelva a ajustar según sea necesario hasta que se alcance la velocidad deseada. Nunca ajuste su Luxe® X para disparar a velocidades superiores a 300 pies por segundo (91,4 m/s).

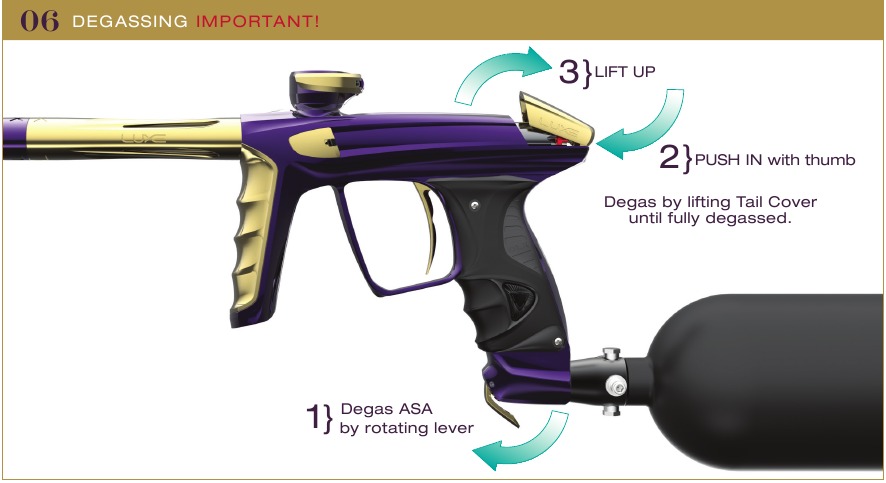

DESGASIFICACIÓN: después de su uso, retire el cargador y las bolas de pintura, luego apague su Luxe® X, asegure el bloqueador de cañón en su lugar y apague el ASA girando la manija de carga del ASA a su posición extendida. Esto aliviará la presión del aire entre el ASA y el regulador vertical, pero el Power Core de la Luxe® seguirá cargado con aire. Alivie la presión interna presionando la parte inferior trasera del pestillo de extracción rápida en la parte posterior de su marcador. Esto desgasificará su Luxe® X y sonará similar a abrir una lata de refresco. No intente desgasificar su Luxe® X mientras la manija de carga del ASA está en la posición de carga, ya que el flujo continuo de gas desalojará una junta tórica en el sistema de extracción rápida de la Luxe® X, provocando una fuga.
Si el Power Core de la Luxe® se saca del cuerpo antes de que esté completamente desgasificado, puede estar bajo suficiente presión para disparar un solo tiro de baja potencia mientras se retira. Siempre apague o retire el suministro de gas (consulte el manual o el inicio rápido de la Luxe® X) y mantenga el pestillo de extracción rápida abierto hasta que no se escuche ningún escape de gas, antes de tirar hacia atrás para extraer el power core.
LIMPIEZA: el power core de la Luxe® se puede quitar para limpiarlo o inspeccionarlo agarrando la parte superior del pestillo de extracción rápida y tirando de todo el conjunto hacia fuera por la parte trasera del marcador. El cerrojo sirve como válvula de escape del marcador y es la principal pieza móvil. Desenrosque la cámara de fuego del mecanismo de extracción rápida y el cerrojo se puede quitar de entre los dos componentes. Limpie las piezas del power core y reemplace cualquier junta tórica que muestre signos de daño o desgaste severo. Lubrique ligeramente las superficies de contacto de todas las juntas tóricas con Luxe® GR33SETM. Los lubricantes no aprobados pueden causar daños y anular su garantía. No utilice aceite. Esta sencilla limpieza y la limpieza del Detent/Vision® que se menciona a continuación es el único mantenimiento rutinario necesario para cuidar adecuadamente su Luxe® X.
AJUSTES ELECTRÓNICOS
PROGRAMACIÓN: la pantalla OLED de la Luxe® X y la exclusiva respuesta de voz de la Luxe® facilitan la navegación por los menús de software de su marcador. Desbloquee el marcador y enciéndalo mientras mantiene presionado el gatillo para abrir el Menú principal. Tire del gatillo para desplazarse por la configuración disponible. Para realizar un cambio, busque la configuración deseada y toque el botón de encendido. La Luxe® mostrará el valor seleccionado actualmente para ese submenú en su pantalla OLED con "SET" (CONFIGURAR) apareciendo en la pantalla. Los cambios se pueden realizar tirando del gatillo para recorrer los valores disponibles. Al tocar el botón de encendido, se seleccionará un valor y se volverá al menú principal. Presione el botón de encendido durante aproximadamente 2 segundos para apagar la Luxe® y salir del modo de programación.
AJUSTE MECÁNICO
LIMPIEZA DE DETENT/VISION – Los sensores anti-chop Luxe ® X Vision ® y los retenes de bolas están alojados debajo de cubiertas fácilmente extraíbles a cada lado de su marcador. Simplemente deslice el pestillo de la cubierta hacia adelante y balancee la cubierta hacia adelante para quitarla. Se puede usar un hisopo de algodón para limpiar los sensores electrónicos, los retenes de bolas y los orificios de paso que usan para acceder a la recámara.

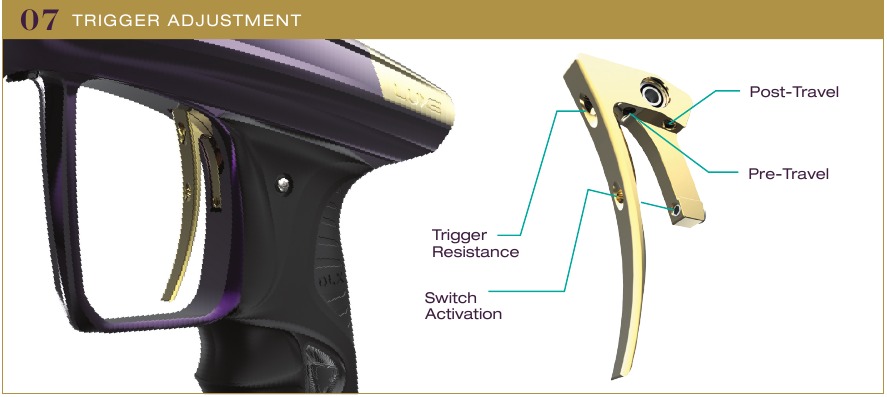

AJUSTE DEL GATILLO: su Luxe® X cuenta con un ajuste del gatillo de cuatro puntos. Cada una de las cuatro configuraciones se puede ajustar con una llave hexagonal de 1/16 de pulgada. El pre-recorrido limita hasta dónde puede oscilar el gatillo hacia adelante. El post-recorrido limita hasta dónde puede oscilar el gatillo hacia atrás. El punto de activación ajusta hasta dónde se activa el interruptor del gatillo para disparar su Luxe® X, y la resistencia del gatillo ajusta la fuerza del campo magnético que restablece el gatillo.
Si el gatillo no está ajustado para detenerse firmemente en el tornillo de ajuste de post-recorrido, se pueden producir daños permanentes en la placa de circuito de la Luxe® X debido a tirones agresivos del gatillo.
