Manual de Auto Meter 15633
Pasos preliminares
- Lea atentamente las instrucciones. Consulte a un mecánico cualificado si no tiene formación en la instalación adecuada de instrumentos.
- Determine la ubicación de montaje ideal. Consulte el manual de reparación de su vehículo para localizar:
- Puerto de presión de combustible
- Puerto de presión de aceite
- Cualquier otro puerto de presión
Algunos vehículos de modelos recientes utilizan sensores electrónicos en sus transmisores de presión y temperatura para funciones de control del motor. Antes de retirar los transmisores originales, le recomendamos que se ponga en contacto con su concesionario de automóviles para asegurarse de que no se interrumpan funciones críticas. Con los manómetros, es beneficioso añadir un racor en T para instalar su nuevo manómetro y mantener la luz de advertencia operativa. Esto le permite controlar la presión y seguir teniendo una luz de advertencia que indique condiciones de emergencia.
INSTALACIÓN
- Localice el puerto de presión. Este manómetro está diseñado para 1/8" NPT. En algunos casos, puede ser necesario un adaptador.
- Instale el racor en T si es necesario para compartir el puerto de prueba con manómetros adicionales.
- Asegúrese de que el regulador está montado con la esfera del manómetro vertical, en los ángulos rectos con respecto al suelo, con la válvula de venteo en la parte superior.
- Aplique compuesto de sellado de teflón para asegurar una conexión sin fugas.
- Instale el manómetro en el puerto de presión, teniendo cuidado de no apretarlo demasiado.
- Después de la instalación, arranque el motor y compruebe que no haya fugas en todas las conexiones.
FUNCIONAMIENTO

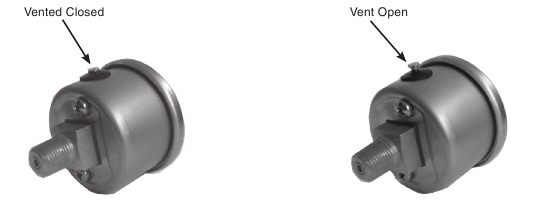

Su manómetro puede estar equipado con una válvula de venteo externa con el fin de ventilar el manómetro. Los cambios de temperatura y la presión ambiental pueden afectar a la forma en que un manómetro lleno de líquido informa de la presión. Su nuevo manómetro lleno de líquido Auto Meter puede estar equipado con una válvula de venteo única que permite igualar la presión del manómetro a la atmósfera, según sea necesario, asegurando lecturas de presión precisas independientemente de las condiciones de funcionamiento.
Para ventilar la caja del manómetro, empuje hacia atrás la banda negra que cubre el cabezal de la válvula de venteo y levántela suavemente, NO RETIRE LA VÁLVULA. Una vez que la válvula se levanta, la presión de la caja del manómetro se iguala de nuevo a la atmósfera, y la presión informada será precisa. Por favor, empuje el vástago hacia abajo y vuelva a colocar la banda de retención negra inmediatamente después de igualar la presión para volver a sellar el manómetro y ayudar a retener la válvula durante el funcionamiento del vehículo.
NOTA: El manómetro debe montarse con la esfera del manómetro verticalmente (o lo más cerca posible de 90° con respecto al suelo) con el respiradero en la parte superior. Esto es para evitar que el manómetro gotee durante la ventilación.
NOTA: Este manómetro lleno de líquido no está destinado a estar 100% lleno de líquido. Cuando se mantiene vertical, el nivel puede parecer estar entre 3/4 y 7/8 lleno.
SERVICIO
Para el servicio, envíe su producto a Auto Meter en una caja de envío bien embalada. Por favor, incluya una nota explicando cuál es el problema junto con su número de teléfono. Si va a devolver el producto para un ajuste de garantía, debe incluir una copia (u original) de su recibo de compra del lugar de compra.
