Manual de CURT 45832
Lista de piezas
| Cantidad | Descripción |
| 1 | Montaje de grillete con anillo en D, vástago de 2" |
Nivel de dificultad
Fácil
Herramientas necesarias
Ninguna
Especificaciones de par de apriete
| Perno de grillete de 7/8" | 30 lb-ft. |
Utilice el ajuste de par de apriete anterior a menos que se indique lo contrario.
- Deslice el vástago del montaje de grillete con anillo en D en el receptor de 2" de su vehículo y alinee el orificio del vástago con el orificio del enganche del receptor.
Inserte el pasador de enganche (se vende por separado) a través del enganche y el vástago del anillo en D. Asegúrelo en el lado opuesto con el clip suministrado con el pasador de enganche. Consulte el diagrama a continuación. - Asegure su correa de remolque (se vende por separado) pasándola por la abertura del grillete. Dependiendo del estilo y el tamaño de su correa de remolque, puede ser necesario quitar el grillete del vástago. Retire el grillete aflojando el perno del grillete y vuelva a instalarlo después de enganchar la correa de remolque.
Nota: Asegúrese de que el perno del grillete esté completamente enroscado en el grillete después de quitarlo y volver a instalarlo. Apriete con un par de 30 ft-lbs. El extremo del perno debe estar al ras con el exterior del grillete cuando se vuelva a instalar.
No apretar completamente el perno del grillete puede provocar la pérdida de la conexión, daños materiales o lesiones personales.
Registro del producto
CURT respalda nuestros productos con garantías líderes en la industria. Proporcione sus comentarios y ayúdenos a mejorar nuestros productos registrando su compra en: warranty.curtgroup.com/surveys
- No modifique este producto de ninguna manera. La modificación no autorizada puede afectar la función y/o la seguridad, y podría afectar la vida útil del producto y anular la garantía.
- Clasificado para un tirón en línea recta de 13 000 libras. Nunca exceda la capacidad nominal del producto, la clasificación de peso bruto combinado (GCWR) definida del vehículo o la clasificación del receptor de enganche.
- El producto está diseñado únicamente para la recuperación de vehículos y no debe utilizarse para el remolque.

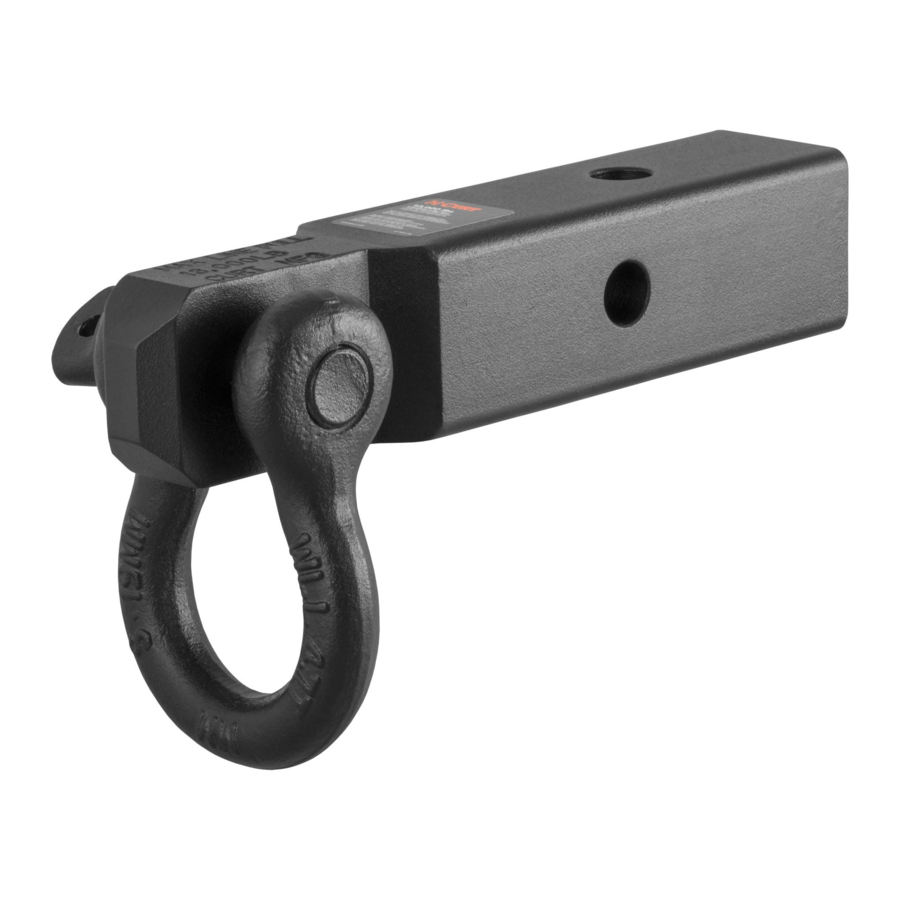

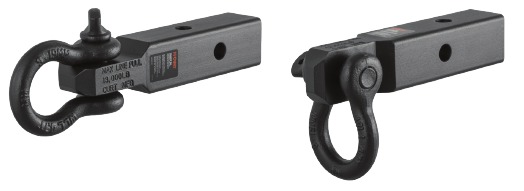

Foto del producto
Compruebe si hay piezas dañadas antes de cada uso. Compruebe cuidadosamente que el producto funcionará correctamente y realizará la función prevista. Reemplace las piezas dañadas o desgastadas inmediatamente. Nunca opere el producto con una pieza dañada.
AVISO
Antes de comenzar la instalación, lea todas las instrucciones detenidamente.
Para ayudar a prevenir daños al producto o al vehículo, consulte las especificaciones de par de apriete especificadas al asegurar el hardware durante el proceso de instalación.
Consulte el manual del propietario del vehículo para conocer los pesos y capacidades nominales antes de su uso.
Mantenimiento
- Inspeccione la unidad para verificar su correcto funcionamiento y si hay piezas desgastadas, dañadas o faltantes.
Reemplace según sea necesario o cuando el desgaste de la unidad exceda 1/8" de la superficie original. - Aplique periódicamente una pequeña cantidad de grasa o antiagarrotante a las roscas de los pernos del grillete.

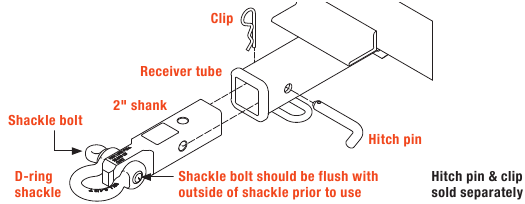

Diagrama de instalación
Referencias
Descargar el manual
Aquí puede descargar la versión PDF completa del manual. Puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.
Descargar Manual de CURT 45832
