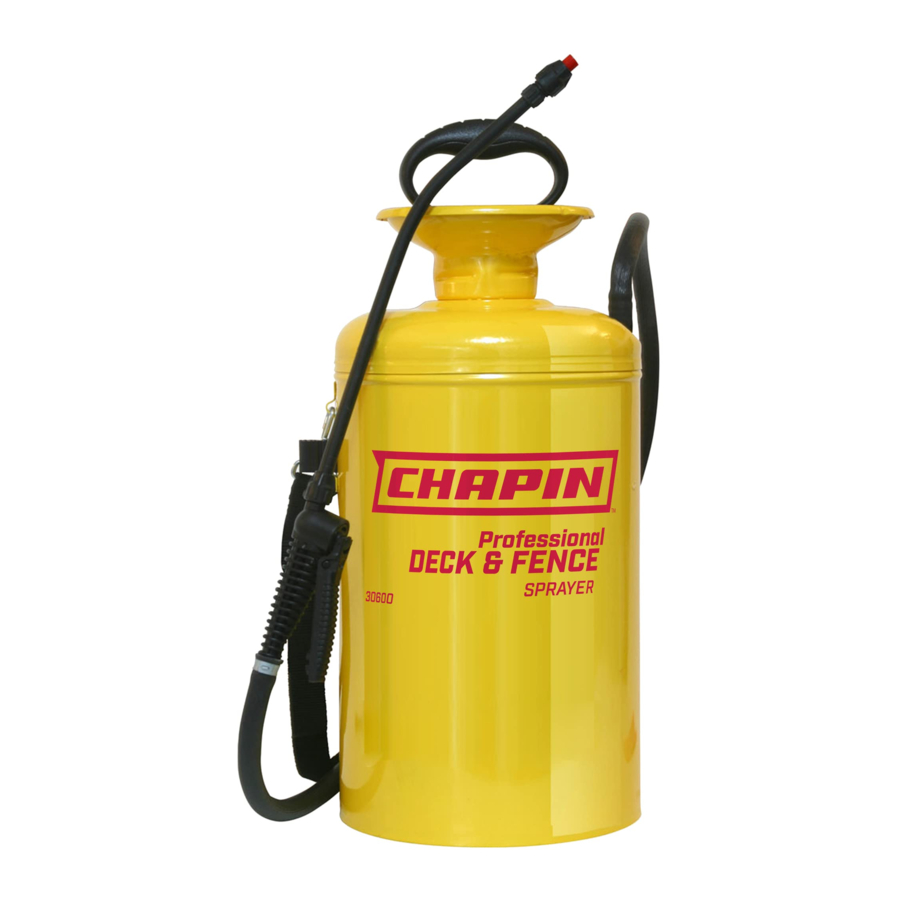

Manual de Chapin 30600

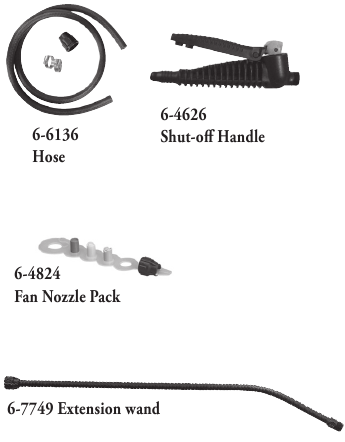

Piezas
Nota: Es posible que su pulverizador en particular no incluya todas las piezas que se muestran arriba.
Juego de piezas de repuesto, juntas y sellos (no incluido)
Manguera al tanque
Asegúrese de que la manguera esté insertada hasta el fondo del tanque. Asegúrese de que la abrazadera de la manguera esté apretada y debajo de la lengüeta de la manguera. Gire en el sentido de las agujas del reloj con un destornillador para apretar.

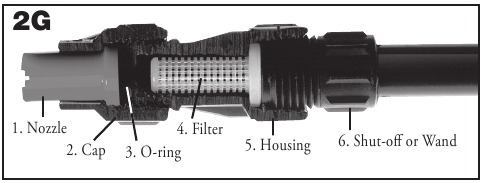

Boquilla

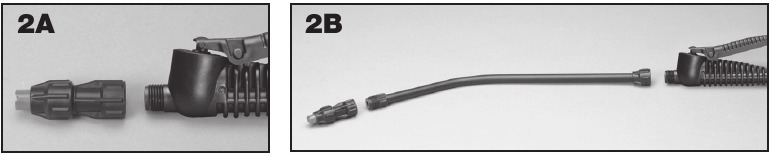

Conecte la boquilla al mango de cierre o a la lanza de extensión.
Inserte el filtro.
Inserte la junta tórica.

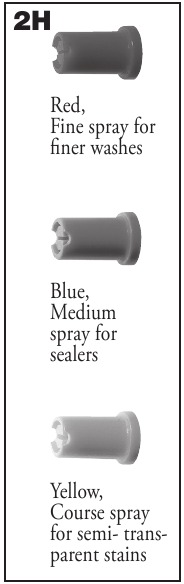

Inserte la boquilla adecuada en la tapa.
Conecte la tapa con la boquilla al extremo de la carcasa.
Comprobación previa al uso
- Haga lo siguiente: Compruebe que la tuerca de la manguera esté bien apretada para asegurarse de que la manguera esté bien conectada a la salida del tanque.
- Haga lo siguiente: Inspeccione la manguera en busca de deterioro, grietas, blandura o fragilidad. Si encuentra alguna de estas condiciones, reemplace la manguera antes de usarla. Reemplace solo con piezas originales del fabricante.
- Haga lo siguiente: Retire la bomba (consulte las instrucciones de llenado, presurización y pulverización), inspeccione el interior y el exterior del tanque en busca de signos de deterioro del cuerpo y la parte inferior. Cualquier signo de deterioro indica un posible debilitamiento del tanque y podría provocar una explosión al reventar bajo presión. Si encuentra alguno de estos signos, deseche el tanque inmediatamente y reemplácelo. No intente reparar las fugas, etc., ya que esto podría provocar lesiones graves.
- Haga lo siguiente: Siga las instrucciones de llenado, presurización y pulverización, excepto use solo agua (bombee el émbolo de 10 a 20 veces e inspeccione si hay fugas).
- Haga lo siguiente: Dirija el cierre lejos de usted y ábralo para asegurarse de que la descarga no esté obstruida.
- Haga lo siguiente: Si la unidad pasa esta prueba, libere la presión (consulte las instrucciones de liberación de presión), vacíe el tanque y continúe con las instrucciones de llenado, presurización y pulverización.
- Haga lo siguiente: Inspeccione todas las piezas metálicas, incluida la lanza, la boquilla y los accesorios, en busca de óxido, corrosión y picaduras. Si encuentra alguna de estas condiciones, reemplace la pieza afectada con la pieza original del fabricante antes de usarla.
Llenado
- Haga lo siguiente: Gire el mango de la bomba en sentido antihorario y retire la bomba.
- Haga lo siguiente: Prepare la solución de pulverización siguiendo todas las instrucciones y advertencias de seguridad en la etiqueta del producto químico.
- Haga lo siguiente: Llene el tanque hasta no más de la marca de galón adecuada. NO: llene en exceso para acomodar la bomba.
- Haga lo siguiente: Compruebe la bomba para asegurarse de que no haya hierba o suciedad adherida al cilindro. Vuelva a colocar la bomba en el tanque y apriétela de forma segura.
Presurización y pulverización
Gire el mango en el sentido de las agujas del reloj para apretarlo. Empuje el mango hacia abajo, gírelo 1/4 de vuelta en sentido antihorario para liberarlo.
Bombee hasta que sienta resistencia.
Empuje el mango hacia abajo, gírelo 1/4 de vuelta en el sentido de las agujas del reloj para bloquearlo. Comience a pulverizar. Vuelva a bombear el pulverizador según sea necesario para mantener la fuerza de pulverización.
Ajuste el patrón de pulverización girando la tapa de la boquilla. No gire la tapa más de 2 vueltas o la tapa puede salirse, lo que permite que el material de pulverización le salpique.
Para liberar la presión
- Haga lo siguiente: Con la bomba mirando hacia otro lado, gire el mango bloqueado en sentido antihorario hasta que el aire comience a escapar. Deje de girar el mango cuando escuche que el aire se escapa.
- Haga lo siguiente: Manténgase alejado del pulverizador hasta que todo el aire haya escapado.
Cuidado, almacenamiento y mantenimiento
- Haga lo siguiente: Enjuague bien el tanque solo con agua, vacíelo, vuelva a llenarlo con agua. Siga las instrucciones de llenado, presurización y pulverización, excepto bombee la unidad solo de 8 a 10 veces. Asegúrese de que la lanza y la boquilla estén bien enjuagadas con agua después de cada uso.
- Haga lo siguiente: Abra el cierre y permita que el agua corra a través del conjunto de descarga.
- Haga lo siguiente: Libere la presión (siga las instrucciones de liberación de presión), retire la bomba y vacíe el pulverizador.
- Haga lo siguiente: Guarde el tanque del pulverizador boca abajo, con la bomba retirada, en un lugar cálido y seco.
- Haga lo siguiente: Periódicamente, engrase la bomba dejando caer de 10 a 12 gotas de aceite ligero por la varilla de la bomba a través de la abertura en la cubierta.
Resolución de problemas
El tanque se presuriza pero no rocía
Libere la presión en el tanque antes de solucionar el problema.
Limpie el cierre
Tire del mango hacia arriba.
Inserte las muescas de la parte inferior del mango en las ranuras del émbolo y gírelo en sentido antihorario.
Retire el émbolo, el diafragma y el resorte. Lave el diafragma con un detergente suave. Vuelva a montar:
Sostenga el cierre en posición vertical como se muestra, coloque el resorte en el orificio, coloque el diafragma encima del resorte.
Vuelva a montar el émbolo y apriételo.
Apriete el émbolo en el sentido de las agujas del reloj hasta que quede al ras con la parte superior del cuerpo de cierre. No apriete demasiado o la unidad podría no rociar. Deslice las horquillas debajo del émbolo, empuje el mango hacia abajo hasta que encaje en su lugar.

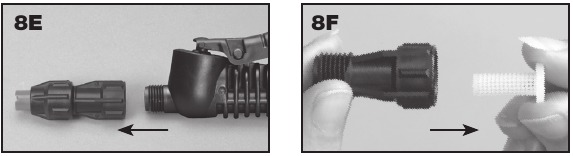

Limpie el conjunto de la boquilla
Retire la carcasa. Retire el filtro. Limpie y vuelva a montar
El uso indebido o el incumplimiento de las instrucciones pueden provocar fallas explosivas que causen lesiones oculares u otras lesiones graves. Para un uso seguro de este producto, debe leer y seguir todas las instrucciones. No deje un pulverizador presurizado bajo el sol caliente. El calor puede provocar una acumulación de presión que puede provocar una explosión. No almacene ni deje la solución en el tanque después de su uso. Siempre use gafas protectoras, guantes, camisa de manga larga, pantalones largos y protección total para los pies al rociar. Nunca use ninguna herramienta para quitar la bomba si hay presión en el pulverizador. Nunca se pare con la cara o el cuerpo sobre la parte superior del tanque al bombear o aflojar la bomba para evitar que el conjunto de la bomba y/o la solución salgan expulsados y lo golpeen y lo lesionen. Nunca presurice el pulverizador por ningún medio que no sea la bomba original. No intente modificar este pulverizador. Reemplace las piezas solo con las piezas originales del fabricante. Nunca rocíe soluciones inflamables, cáusticas, ácidas, cloro, lejía u otras soluciones corrosivas ni productos químicos que produzcan calor, presión o gas. Siempre lea y siga las instrucciones del fabricante de productos químicos antes de usarlo con este pulverizador, ya que algunos productos químicos pueden ser peligrosos cuando se usan con este pulverizador.
Este producto contiene productos químicos, incluido el plomo, que el estado de California conoce como causantes de defectos de nacimiento y otros daños reproductivos. Lávese las manos después de manipularlo.
P.O. Box 549 700 Ellicott St.
Batavia, NY 14021-0549 EE. UU.
1-800-950-4458
www.chapinmfg.com
