Manual de Poolmaster 54507

Índice

Herramientas recomendadas

Instrucciones de montaje

Antes de empezar: Tenga en cuenta que la ALTURA DEL ROCIADO de la fuente de cascada Poolmaster se puede ajustar según sus especificaciones. Para ello, deben realizarse algunas pruebas de ensayo y error abriendo o cerrando el conector de entrada, lo que se explica en el paso 5. A lo largo de este proceso de prueba, la bomba de la piscina debe encenderse y apagarse hasta alcanzar la altura deseada.

1. Fije el conector de entrada (D) al retorno de la piscina hasta que quede seguro. Utilice el anillo giratorio para ayudar a apretarlo de forma segura, asegurándose de que la abertura del conector quede hacia ARRIBA como se muestra. Esto le permitirá ajustar la altura del rociado más fácilmente en el paso 5.

2. Fije el conector de codo (C) al conector de entrada (D) - Asegure sin apretar. NO apriete completamente.

3. Fije el cabezal rociador (A) al elevador (B). Asegure sin apretar. NO apriete completamente.

4. Al fijar el conjunto (A) y (B) a los conjuntos (C) y (D) montados previamente, empuje hacia abajo para asegurar y apriete sin apretar. Antes de apretar las tuercas de collarín para el cabezal rociador (A) y el elevador (B), asegúrese de que tanto el cabezal rociador como el brazo elevador estén orientados en la dirección correcta que desee para el rociado de la cascada. Una vez que estén en las posiciones deseadas, apriete a mano todas las tuercas de collarín para asegurar el cabezal rociador (A) y el elevador (B).

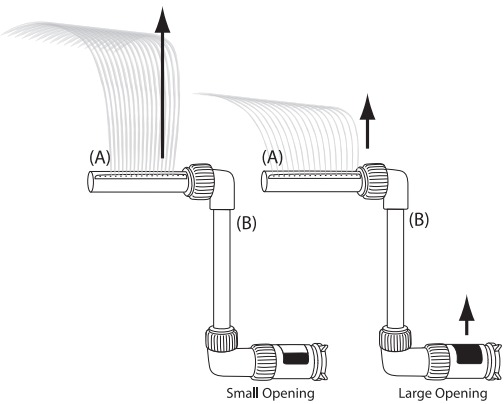

5. Ajustar la altura de la cascada es un proceso de ensayo y error. Apague la bomba de la piscina para iniciar este proceso. Una vez que la bomba esté apagada, gire el manguito del conector de entrada a una abertura grande o pequeña, dependiendo de la altura deseada. Una abertura más pequeña producirá una cascada más alta. Una abertura más grande producirá una cascada más baja. Una vez que el manguito se haya girado a la abertura estimada, apriete de forma segura la tuerca de collarín en el conector de entrada y encienda la bomba de la piscina para probar la altura de la cascada. Repita este proceso según sea necesario hasta alcanzar la altura de cascada deseada.

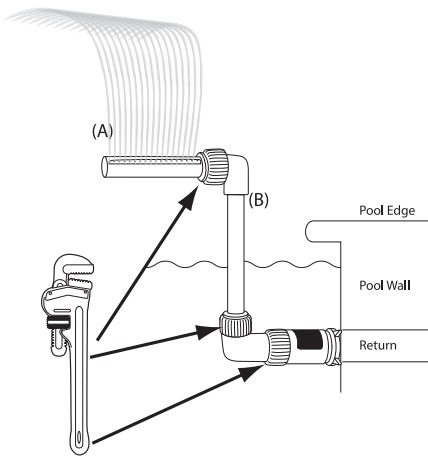

6. Una vez que se haya alcanzado la altura de la cascada, vuelva atrás y apriete de forma segura las tuercas de collarín en todas las ubicaciones. Se recomienda el uso suave de una llave, como una llave de tubo o unos alicates de unión deslizante.


¿Necesita ayuda?
Llame a nuestra línea de atención al cliente:
800.854.1492
poolmaster.com
info@pooImaster.com

POOLMASTER
¡Hacemos que el agua sea divertida!
770 Del Paso Road, Sacramento, CA 95834-0308
