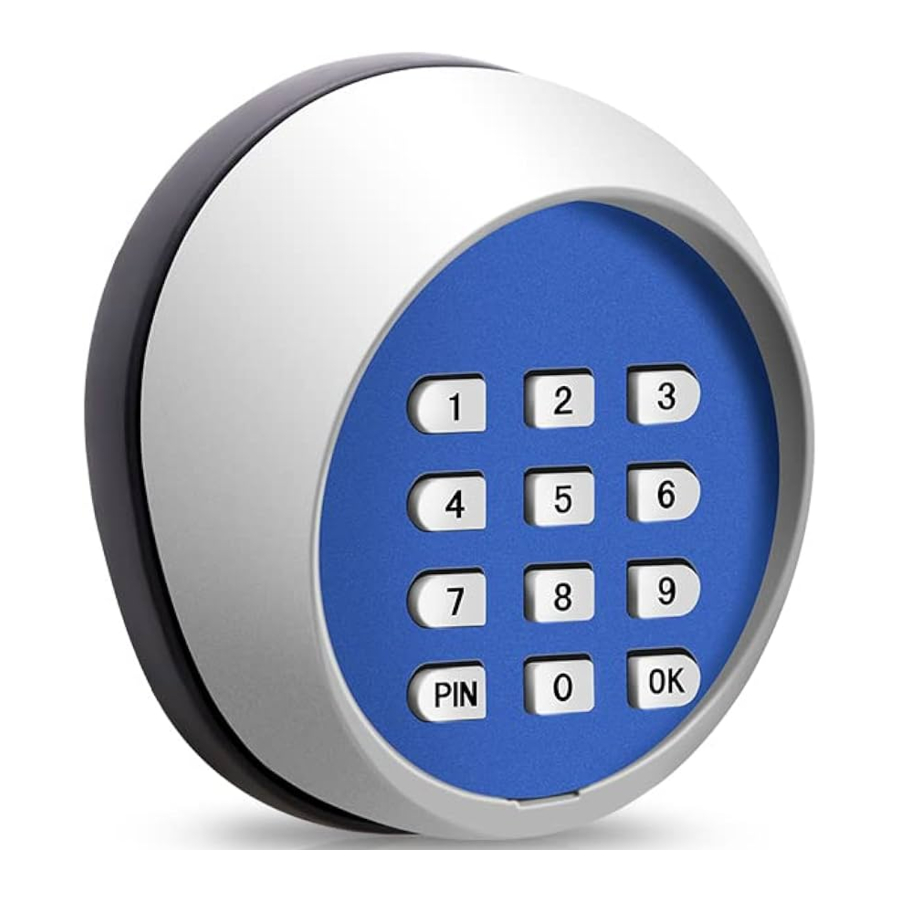

Manual del TOPENS TKP3

Introducción

Gracias por comprar el teclado inalámbrico. El teclado ha integrado una función de tecla de retroiluminación LED. Le brindará gran placer y comodidad mientras lo usa para operar el abrepuertas TOPENS. Asegúrese de leer el manual detenidamente y por completo antes de montar permanentemente el teclado; programe el teclado y pruebe su alcance.

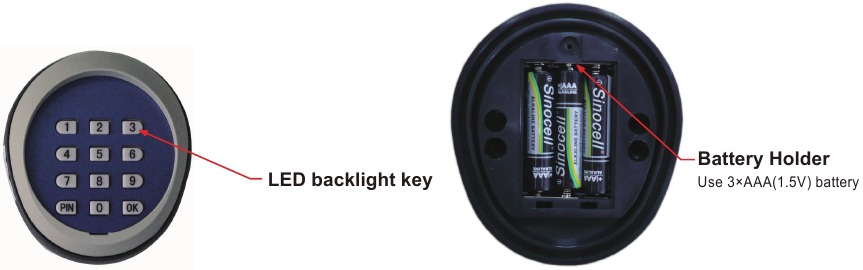

Descripción del teclado

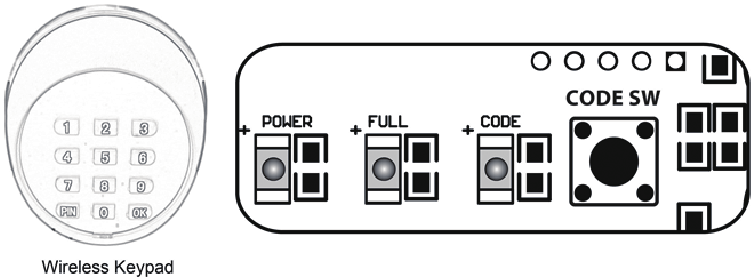

Uso para el abrepuertas BASCULANTE de la serie A/AD/PW

Puede seguir los pasos a continuación para programar el teclado inalámbrico en el abrepuertas. Presione el botón CODE SW hasta que el LED CODE esté ENCENDIDO, luego suelte el botón. Luego, presione el botón "OK" (OK) en el teclado y el LED CODE parpadeará durante 3 segundos y luego se apagará, lo que indica que el teclado se ha programado correctamente. Puede usar la contraseña predeterminada "888888" para operar el abrepuertas después de la programación. Puede presionar "PIN" "8 8 8 8 8 8" y luego presionar "OK" (OK) para confirmar y operar el abrepuertas.
También puede cambiar la contraseña del teclado siguiendo los pasos a continuación. Presione "PIN" y luego ingrese la contraseña anterior de seis dígitos y luego presione "PIN" nuevamente, el LED CODE se encenderá. Ingrese la nueva contraseña de seis dígitos y luego presione "PIN" para confirmar la nueva configuración, el LED CODE parpadeará durante 3 segundos y luego se apagará, lo que indica que la contraseña se ha cambiado correctamente. Puede presionar "PIN" "nueva contraseña de 6 dígitos" y luego presionar "OK" (OK) para confirmar y operar el abrepuertas.

NOTA: Cada paso para presionar el botón durante la programación debe finalizarse dentro de 1 segundo para garantizar una programación exitosa.

Uso para el abrepuertas BASCULANTE de las series KD&AT

Código de transmisor de "aprendizaje"

Asegúrese de que la placa de control del abrepuertas esté encendida y en modo de espera (el LED parpadea "" ("- -")).

1. Presione y suelte el botón "LEARN" (APRENDER) y luego el LED mostrará "" ("Ln").
2. Presione el botón "OK" (OK) en el teclado una vez para aprender el teclado. Una vez que el teclado se ha aprendido correctamente, el LED de la placa de control parpadeará "" ("Ln") durante 2 segundos y luego parpadeará "" ("- -") nuevamente.

Ahora puede usar la contraseña predeterminada de fábrica "888888" para operar el abrepuertas (consulte el capítulo "CÓMO OPERAR EL ABREPUERTAS BASCULANTE DE LA SERIE KD" en el manual).
NOTA: Una vez que el LED muestra "" ("Ln"), debe presionar el botón "OK" (OK) en el teclado inalámbrico dentro de 1 a 2 segundos para aprender el código del transmisor, o es posible que deba comenzar de nuevo.

Cómo operar el abrepuertas BASCULANTE de las series KD&AT

Una vez que el teclado se haya aprendido correctamente, puede usar el código predeterminado para operar la puerta.

1. Cuando la puerta se detiene en alguna posición y el abrepuertas está en modo de espera, puede hacer que se mueva a través de los siguientes pasos:
   1. Presione y suelte el botón "PIN" en el teclado y luego ingrese el código de entrada de 6 dígitos (el código de entrada predeterminado de fábrica es "888888").
   2. Presione el botón "OK" (OK) dentro de 1 segundo después del paso 1 para mover la puerta.
2. 2. Puede presionar el botón "OK" (OK) en cualquier momento para detener la puerta en movimiento (no se necesita código de entrada).

NOTA:
El zumbador del teclado emitirá un pitido al presionar cualquier tecla. Cuando ingrese el código de entrada, cada botón debe presionarse dentro de 1 segundo. Si se ha producido un error, el pitido sonará durante 2 segundos antes de volver al funcionamiento normal. Por favor, inténtelo de nuevo.
NOTA:
Si el teclado está instalado fuera de la puerta para abrir la puerta, y no hay ningún teclado instalado dentro de la puerta, le recomendamos encarecidamente que configure la función de cierre automático en la placa de circuito en la caja de control. Consulte el Manual de instalación y operación.

Programación del nuevo código de entrada

Por motivos de seguridad, puede cambiar el código de entrada predeterminado de fábrica o el código de entrada anterior a su nuevo código, pero el teclado debe aprenderse correctamente con la placa de control del abrepuertas basculante antes de intentar cambiar el código de entrada.

Asegúrese de que la placa de control del abrepuertas esté encendida y en modo de espera (el LED parpadea "" "(- -)").

1. Presione y suelte el botón "PIN" en el teclado y luego ingrese el código de entrada predeterminado o anterior de 6 dígitos (el código de entrada predeterminado de fábrica es "888888").
2. Presione y suelte el botón "PIN" en el teclado, "" ("CH") se mostrará en el LED de la placa de control.
3. Ingrese su nuevo código de entrada de 6 dígitos y presione el botón "PIN" para almacenarlo. El código de entrada se ha actualizado correctamente mientras "" ("CH") parpadea durante 2 segundos en el LED de la placa de control.

NOTA: Cada paso para presionar el botón durante la programación debe finalizarse dentro de 1 segundo para garantizar un programa exitoso.

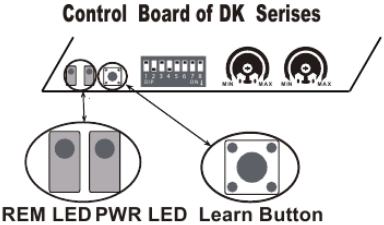

Uso para el abrepuertas CORREDERA de las series DK&DSR

Código de transmisor de "aprendizaje"

Asegúrese de que la placa de control del abrepuertas esté encendida y en modo de espera (el LED PWR parpadea rápidamente y el LED REM está apagado, la puerta está parada).

1. Presione y suelte el botón "Learn" (APRENDER) de la placa de control, y luego el LED REM se encenderá.
2. Presione el botón "OK" (OK) una vez en el teclado para aprender el código del transmisor. Si el teclado se ha aprendido correctamente, el LED REM parpadeará durante 2 segundos y luego volverá a apagarse. Ahora puede usar el código predeterminado de fábrica para operar la puerta (consulte el capítulo "CÓMO OPERAR EL ABREPUERTAS CORREDERA DE LA SERIE DK" en el manual).

NOTA: El botón "OK" (OK) debe presionarse dentro de 1 segundo después del paso 1, o es posible que tenga que empezar de nuevo.

Cómo operar el abrepuertas CORREDERA de las series DK&DSR

Una vez que el teclado se haya aprendido correctamente, puede usar el código predeterminado para operar la puerta.

1. Cuando la puerta se detiene en alguna posición y el operador está en modo de espera, puede hacer que se mueva a través de los siguientes pasos:
   1. Presione y suelte el botón "PIN" en el teclado inalámbrico y luego ingrese el código de entrada de 6 dígitos (el código de entrada predeterminado de fábrica es "888888").
   2. Presione el botón "OK" (OK) dentro de 1 segundo después del paso 1 para mover la puerta.
2. 2. Puede presionar el botón "OK" (OK) en cualquier momento para detener la puerta en movimiento (no se necesita código de entrada).

NOTA:
El zumbador del teclado emitirá un pitido al presionar cualquier tecla. Cuando ingrese el código de entrada, cada botón debe presionarse dentro de 1 segundo. Si se ha producido un error, el pitido sonará durante 2 segundos antes de volver al funcionamiento normal. Por favor, inténtelo de nuevo.
NOTA:
Si el teclado está instalado fuera de la puerta para abrir la puerta, y no hay ningún teclado instalado dentro de la puerta, le recomendamos encarecidamente que configure la función de cierre automático en la placa de circuito en la caja de control. Consulte el Manual de instalación y operación.

Programación del nuevo código de entrada

Por motivos de seguridad, puede cambiar el código de entrada predeterminado de fábrica o el código de entrada anterior a su nuevo código, pero el teclado debe aprenderse correctamente con la placa de control del operador de la puerta corredera antes de intentar cambiar el código de entrada.
Asegúrese de que la placa de control del abrepuertas esté encendida y en modo de espera (el LED PWR parpadea rápidamente y el LED REM está apagado, la puerta está parada).

1. Presione y suelte el botón "PIN" en el teclado y luego ingrese el código de entrada predeterminado o anterior de 6 dígitos (el código de entrada predeterminado de fábrica es "888888").
2. Presione y suelte el botón "PIN" en el teclado, el LED REM de la placa de control está ENCENDIDO esperando que el usuario ingrese el nuevo código de entrada.
3. Ingrese su nuevo código de entrada de 6 dígitos y presione el botón "PIN" para almacenarlo. El código de entrada se ha actualizado correctamente mientras el LED REM parpadea durante 2 segundos en la placa de control.

NOTA: Cada paso para presionar el botón durante la programación debe finalizarse dentro de 1 segundo para garantizar un programa exitoso.

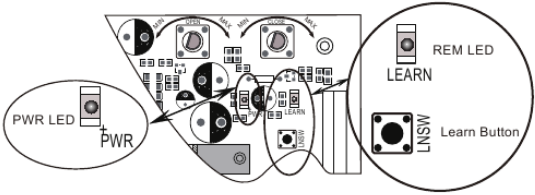

Uso para el abridor de puerta corredera RK990/1200&CK1200

Código de transmisor "Learn"

Asegúrese de que la placa de control del abridor esté encendida y en modo de espera (el LED PWR está encendido y el LED REM está apagado, la puerta está parada).

1. Pulse y suelte el botón "Learn" (Aprender) de la placa de control y, a continuación, el LED REM se encenderá.
2. Pulse el botón "OK" (OK) una vez en el teclado para aprender el código del transmisor. Si el teclado se ha aprendido correctamente, el LED REM parpadeará durante 2 segundos y luego volverá a apagarse. Ahora puede utilizar el código predeterminado de fábrica para accionar la puerta (consulte el capítulo "CÓMO ACCIONAR EL ABREPUERTAS CORREDERAS RK990/1200&CK1200" del manual).

NOTA: El botón "OK" (OK) debe pulsarse en el plazo de 1 segundo después del paso 1, o puede que tenga que volver a empezar.

Cómo accionar el abridor de puerta corredera RK990/1200&CK1200

Una vez que el teclado se ha aprendido correctamente, puede utilizar el código predeterminado para accionar la puerta.

1. Cuando la puerta se detiene en alguna posición y el operador está en modo de espera, puede hacer que se mueva siguiendo estos pasos:
   1. Pulse y suelte el botón "PIN" (PIN) del teclado inalámbrico y, a continuación, introduzca el código de entrada de 6 dígitos (el código de entrada predeterminado de fábrica es "888888").
   2. Pulse el botón "OK" (OK) en el plazo de 1 segundo después del paso 1 para mover la puerta.
2. Puede pulsar el botón "OK" (OK) en cualquier momento para detener la puerta en movimiento (no se necesita código de entrada).

NOTA:
El avisador acústico del teclado emitirá un pitido al pulsar cualquier tecla. Cuando introduzca el código de entrada, cada botón debe pulsarse en el plazo de 1 segundo. Si se produce un error, el pitido sonará durante 2 segundos antes de volver al funcionamiento normal. Inténtelo de nuevo.
NOTA: Si el teclado está instalado fuera de la puerta para abrirla, y no hay ningún teclado instalado dentro de la puerta, le recomendamos encarecidamente que configure la función de cierre automático en la placa de circuito de la caja de control. Consulte el manual de instalación y funcionamiento.

Programación del nuevo código de entrada

Por razones de seguridad, puede cambiar el código de entrada predeterminado de fábrica o el código de entrada antiguo por su nuevo código, pero el teclado debe aprenderse correctamente con la placa de control del operador de la puerta corredera antes de intentar cambiar el código de entrada.
Asegúrese de que la placa de control del abridor esté encendida y en modo de espera (el LED PWR está encendido y el LED REM está apagado, la puerta está parada).

1. Pulse y suelte el botón "PIN" (PIN) del teclado y, a continuación, introduzca el código de entrada predeterminado o antiguo de 6 dígitos (el código de entrada predeterminado de fábrica es "888888").
2. Pulse y suelte el botón "PIN" (PIN) del teclado, el LED REM de la placa de control está encendido esperando a que el usuario introduzca el nuevo código de entrada.
3. Introduzca su nuevo código de entrada de 6 dígitos y pulse el botón "PIN" (PIN) para guardarlo. El código de entrada se ha actualizado correctamente mientras el LED REM parpadea durante 2 segundos en la placa de control.

NOTA: Cada paso para pulsar el botón durante la programación debe terminarse en el plazo de 1 segundo para asegurar una programación exitosa.

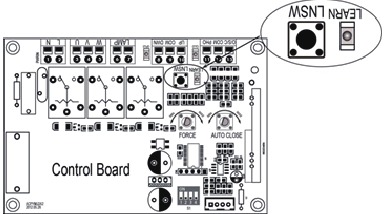

Uso para el abridor de puerta corredera RK700&CK700&RK500&CK500

Código de transmisor "Learn"

Asegúrese de que la placa de control del abridor esté encendida y en modo de espera (la puerta está parada).

1. Pulse y suelte el botón "LNSW" de la placa de control y, a continuación, el LED LEARN se encenderá.
2. Pulse el botón "OK" (OK) una vez en el teclado para aprender el código del transmisor. Si el teclado se ha aprendido correctamente, el LEARN parpadeará durante 2 segundos y luego volverá a apagarse. Ahora puede utilizar el código predeterminado de fábrica para accionar la puerta (consulte el capítulo "CÓMO ACCIONAR EL ABREPUERTAS CORREDERAS RK700&CK700" del manual).

NOTA: El botón "OK" (OK) debe pulsarse en el plazo de 1 segundo después del paso 1, o puede que tenga que volver a empezar.

Cómo accionar el abridor de puerta corredera RK700&CK700&RK500&CK500

Una vez que el teclado se ha aprendido correctamente, puede utilizar el código predeterminado para accionar la puerta.

1. Cuando la puerta se detiene en alguna posición y el operador está en modo de espera, puede hacer que se mueva siguiendo estos pasos:
   1. Pulse y suelte el botón "PIN" (PIN) del teclado inalámbrico y, a continuación, introduzca el código de entrada de 6 dígitos (el código de entrada predeterminado de fábrica es "888888").
   2. Pulse el botón "OK" (OK) en el plazo de 1 segundo después del paso 1 para mover la puerta.
2. Puede pulsar el botón "OK" (OK) en cualquier momento para detener la puerta en movimiento (no se necesita código de entrada).

NOTA:
El avisador acústico del teclado emitirá un pitido al pulsar cualquier tecla. Cuando introduzca el código de entrada, cada botón debe pulsarse en el plazo de 1 segundo. Si se produce un error, el pitido sonará durante 2 segundos antes de volver al funcionamiento normal. Inténtelo de nuevo.
NOTA:
Si el teclado está instalado fuera de la puerta para abrirla, y no hay ningún teclado instalado dentro de la puerta, le recomendamos encarecidamente que configure la función de cierre automático en la placa de circuito de la caja de control. Consulte el manual de instalación y funcionamiento.

Programación del nuevo código de entrada

Por razones de seguridad, puede cambiar el código de entrada predeterminado de fábrica o el código de entrada antiguo por su nuevo código, pero el teclado debe aprenderse correctamente con la placa de control del operador de la puerta corredera antes de intentar cambiar el código de entrada.
Asegúrese de que la placa de control del abridor esté encendida y en modo de espera (la puerta está parada).

1. Pulse y suelte el botón "PIN" (PIN) del teclado y, a continuación, introduzca el código de entrada predeterminado o antiguo de 6 dígitos (el código de entrada predeterminado de fábrica es "888888").
2. Pulse y suelte el botón "PIN" (PIN) del teclado, el LED LEARN de la placa de control está encendido esperando a que el usuario introduzca el nuevo código de entrada.
3. Introduzca su nuevo código de entrada de 6 dígitos y pulse el botón "PIN" (PIN) para guardarlo. El código de entrada se ha actualizado correctamente mientras el LEARN parpadea durante 2 segundos en la placa de control.

NOTA: Cada paso para pulsar el botón durante la programación debe terminarse en el plazo de 1 segundo para asegurar una programación exitosa.

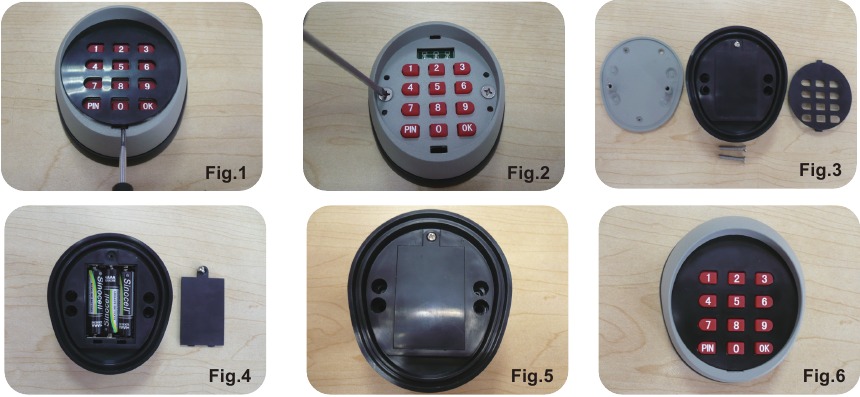

Cómo cambiar la batería del teclado

1. Retire la cubierta negra con un destornillador de punta plana y encontrará 2 tornillos.
2. Retire el panel frontal con un destornillador, descubra el soporte de la batería y sustituya la batería.
3. Vuelva a colocar la cubierta trasera y la cubierta frontal con un destornillador de estrella. Consulte las figuras 1~6.

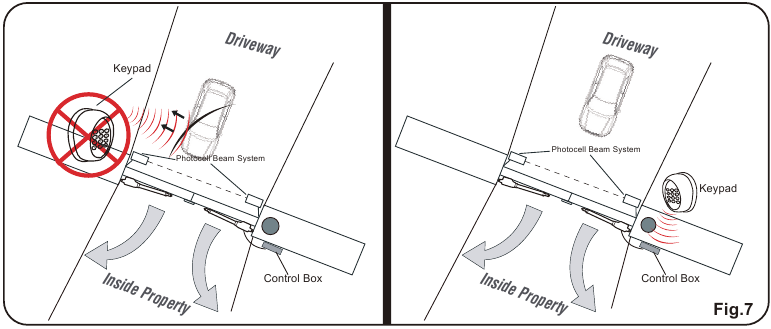

Posición de montaje sugerida

El teclado inalámbrico debe instalarse fuera de la propiedad (tirar para abrir) y en el mismo lado de la entrada donde está instalada la caja de control. La distancia entre el teclado y la caja de control no debe superar los 5 metros.
Si el teclado está instalado en el lado opuesto de la entrada, el funcionamiento del teclado puede verse afectado por las ondas electromagnéticas de un vehículo que pase.

NOTA: Le sugerimos que utilice el teclado con cable en lugar del teclado inalámbrico para la instalación en los lugares donde la interferencia de frecuencia está restringida, cerca del aeropuerto, por ejemplo, o la caja de control está instalada lejos del operador de la puerta (más de 30' o 10 metros).

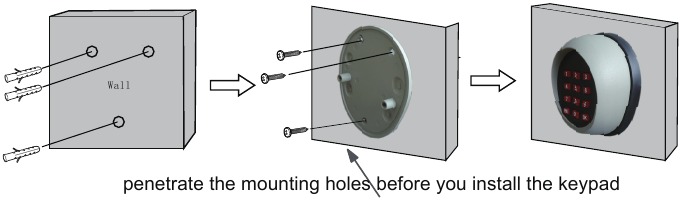

Instalación del teclado

Nota: Los orificios de montaje del teclado no han sido perforados, debe utilizar una herramienta con cabeza afilada para perforarlos. Instale el teclado siguiendo la siguiente figura.

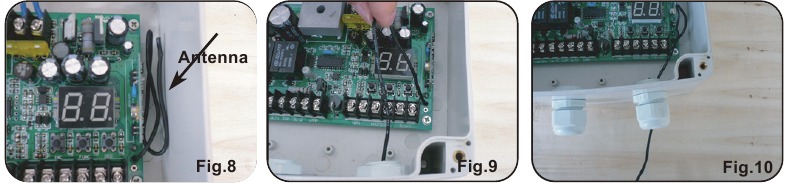

Cómo aumentar la distancia de control del teclado

El alcance remoto diseñado del teclado es de 5~10 metros. Si encuentra que el teclado no es lo suficientemente sensible en la instalación in situ, le sugerimos que mejore el alcance remoto mediante el siguiente método.

1. Abra la caja de control, la antena de color negro se puede encontrar en el lado de la PCB.
2. Estire la antena y sáquela por el orificio del cable en la parte inferior de la caja de control. Consulte las figuras 8, 9 y 10.


Sitio web de TOPENS
http://www.topenstool.com/

Solución de problemas

1. No se puede aprender el código del transmisor.
   1. Compruebe si la batería está agotada.
   2. Vuelva a aprender el teclado cerca de la placa de control.
   3. Una vez que la placa de control esté lista para aprender el teclado, pulse el botón "OK" (Aceptar) en 1 segundo.
2. No se puede accionar la puerta con el teclado.
   1. Compruebe si la batería está agotada.
   2. La distancia es demasiado grande para utilizar el teclado (consulte el capítulo "Cómo aumentar la distancia de control del teclado").
3. Olvidó su propio código de entrada.
   Vuelva a aprender el teclado según el manual. El código de entrada sería "888888" (888888) si el teclado se ha aprendido correctamente.

Sitio web de TOPENS
www.topens.com

Si tiene alguna pregunta, no dude en ponerse en contacto con nosotros:
Correo electrónico: support@topens.com
Incluya amablemente su modelo de producto, fecha y sitio de compra, número de pedido y su información de contacto. Todas sus inquietudes serán respondidas dentro de las 24 horas.
Tel: +1 (888) 750 9899 (Llamada gratuita en EE. UU. y Canadá)
