Manual de Aeropro R500

Descripción

La tecnología de bajo volumen y baja presión aplica la pintura con menos fuerza, lo que significa menos "rebote" de la superficie en el aire, aguja y boquilla de acero inoxidable para adaptarse a una variedad de recubrimientos, simplemente la pistola de pintura para cubrir áreas pequeñas y trabajos de retoque. Nuevo mango de diseño ergonómico para un agarre cómodo.

Datos técnicos

Tipo de alimentación: Gravedad
Entrada de aire: 1/4"
Diámetro estándar de la boquilla: 1,5 mm
Diámetro opcional de la boquilla: 1,3-2,0 mm
Presión de aire recomendada: 2,0-3,5 bar (28,8 – 51 psi)
Presión máxima de aire: 6,8 bar (100 psi)
Capacidad de pintura: 600 cc
Consumo de aire promedio: 84,1 – 109 l/min (3,5-3,9 cfm)
Ancho de patrón: 180-280 mm (7,0"-10,9")
Peso: 0,35 kg (0,77 lbs)

Instrucciones de uso

Preparación

1. Después de desembalar el producto, inspeccione cuidadosamente si se han producido daños durante el transporte. Asegúrese de apretar los accesorios, pernos, etc., antes de poner la unidad en servicio.
2. Mezcle y diluya bien la pintura de acuerdo con las instrucciones del fabricante de la pintura. La mayoría de los materiales se pulverizarán fácilmente si se diluyen correctamente.
3. Cuele el material a través de un filtro, una tela de quesería o un colador de pintura.
4. Llene el recipiente aproximadamente ¾ y encienda el compresor de aire.

   NO EXCEDA la PRESIÓN MÁXIMA de la pistola pulverizadora ni de ninguna otra pieza del sistema del compresor.
5. Después de conectar la pistola al suministro de aire, asegúrese de que la tapa del fluido, el recipiente y la manguera de aire se hayan conectado firmemente con la pistola pulverizadora.
6. Prepare un trozo de cartón u otro material de desecho para usarlo como objetivo y ajústelo para obtener el mejor patrón de pulverización.

   Nunca apunte ni rocíe hacia usted mismo ni hacia nadie más, ya que podría causar lesiones graves.
7. Pruebe la consistencia del material dando algunos trazos sobre un objetivo de cartón. Si el material aún parece demasiado espeso, agregue una pequeña cantidad de disolvente. ¡DILUYA CON CUIDADO! No exceda las recomendaciones de dilución del fabricante de la pintura.

Ajuste
El patrón deseado, el volumen de salida de fluido y la atomización fina se pueden obtener fácilmente regulando la perilla de ajuste del patrón, la perilla de ajuste del fluido y la perilla de ajuste del aire.
AJUSTE DEL PATRÓN: Girar la perilla de ajuste del patrón hacia la derecha hasta que quede apretada hará que el patrón de pulverización sea redondo, o girar hacia la izquierda hará que el patrón de pulverización sea una elipse.
AJUSTE DE MATERIAL (PINTURA): Girar la perilla de ajuste de la pintura en el sentido de las agujas del reloj disminuirá el volumen de salida de fluido y en el sentido contrario a las agujas del reloj aumentará la salida de fluido.
AJUSTE DE LA ENTRADA DE AIRE: Girar la válvula de ajuste del aire en el sentido de las agujas del reloj disminuirá el volumen de aire.
Y en sentido contrario a las agujas del reloj aumentará el volumen de aire.

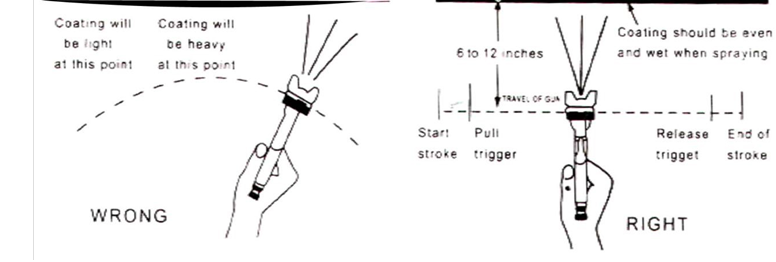

Funcionamiento

1. Comience a rociar. Mantenga siempre la pistola en ángulo recto con respecto al trabajo.
2. Mantenga la boquilla a una distancia de entre 6 y 12 pulgadas de la superficie de trabajo. Sujete la pistola manteniéndola perpendicular al área de pulverización y luego muévala en paralelo varias veces. Detener el movimiento de la pistola en medio de la carrera provocará una acumulación de pintura y provocará escurrimientos. No abanique la pistola de lado a lado mientras pinta. Esto provocará una acumulación de pintura en el centro de la carrera y un recubrimiento insuficiente en cada extremo.
3. Accione la pistola correctamente. Comience a mover la pistola al comienzo de la carrera ANTES DE APRETAR EL GATILLO y suelte el gatillo ANTES DE DETENER EL MOVIMIENTO DE LA PISTOLA al final de la carrera. Este procedimiento mezclará cada carrera con la siguiente sin mostrar superposición ni irregularidades.
4. La cantidad de pintura que se aplica puede variar según la velocidad de la carrera, la distancia de la superficie y el ajuste de la perilla de control de fluido.
5. Superponga las carreras lo suficiente para obtener una capa uniforme.
   NOTA: Dos capas delgadas de pintura darán mejores resultados y tendrán menos posibilidades de escurrimientos que una capa gruesa.
6. Use un trozo de cartón como escudo para atrapar el exceso de rociado en los bordes del trabajo para proteger otras superficies.


Mantenimiento

Una limpieza incompleta podría provocar fallos de funcionamiento y una degradación de la forma del ventilador.

1. Retire la pintura restante vertiéndola en otro recipiente.
2. Desmonte la pistola pulverizadora asegurándose de quitar la aguja antes de desmontar la boquilla para evitar dañar la carcasa del cierre de la boquilla.
3. Limpie todos los conductos de pintura y la boquilla. Limpie los demás componentes con un cepillo empapado en disolvente.
4. Vuelva a montar la pistola pulverizadora y rocíe una pequeña cantidad de disolvente para eliminar todos los residuos en los conductos de pintura.

NUNCA UTILICE OBJETOS METÁLICOS U OTROS OBJETOS QUE PUEDAN DAÑAR LOS ORIFICIOS DE LA BOQUILLA Y LA TAPA. NUNCA SUMERJA LA PISTOLA PULVERIZADORA COMPLETAMENTE EN DISOLVENTE. NUNCA UTILICE COMPONENTES O PIEZAS QUE NO SEAN ORIGINALES DEL FABRICANTE.

Almacenamiento

• Cuando no utilice la pistola pulverizadora, gire la perilla de ajuste del fluido en sentido contrario a las agujas del reloj para abrirla, lo que reducirá la tensión del resorte en la punta del fluido de la aguja.
• La pistola pulverizadora DEBE ESTAR bien limpia y ligeramente lubricada.

Resolución de problemas

Síntoma	Problemas	Solución
Vibración o escupitajo	Nivel de material demasiado bajo. Recipiente demasiado inclinado. Conexión de entrada de fluido suelta. Boquilla/asiento de fluido suelto o dañado. Tuerca de empaquetadura de la aguja de fluido seca o suelta. Respiradero de aire obstruido	Añada material al recipiente. Mantenga más vertical. Apriete. Ajuste o sustituya. Lubrique o apriete. Despeje el orificio de ventilación.
El patrón es un arco	Boquilla de fluido desgastada o suelta. Acumulación de material en el cabezal de aire.	Apriete o sustituya la boquilla de fluido. Retire las obstrucciones de los orificios, pero no utilice objetos metálicos para limpiarlos.
El patrón no está distribuido uniformemente	Acumulación de material en el cabezal de aire. Boquilla de fluido sucia o desgastada.	Limpie o sustituya el cabezal de aire. Limpie o sustituya la boquilla de fluido.
El centro del patrón es demasiado estrecho	Material demasiado fino o insuficiente. Presión de aire de atomización demasiado alta.	Regule la viscosidad del material. Reduzca la presión del aire.
El ancho del patrón en forma de abanico no es suficiente	Material demasiado espeso. Presión de aire de atomización demasiado baja.	Regule la viscosidad del material. Aumente la presión del aire.
Fuga de aire del cabezal de aire sin apretar el gatillo	Vástago de la válvula de aire atascado Contaminación en la válvula de aire o el asiento Válvula de aire o asiento desgastados o dañados Muelle de la válvula de aire roto Vástago de la válvula doblado	Lubrique Limpie Sustituya Sustituya Sustituya
Fuga de fluido de la tuerca de empaquetadura	Tuerca de empaquetadura suelta Empaquetadura desgastada o seca	Apriete, pero no restrinja la aguja Sustituya o lubrique (aceite sin silicona)
Exceso de pulverización	Presión de atomización demasiado alta Demasiado lejos de la superficie de trabajo Golpeteo inadecuado (movimiento de arco, movimiento de la pistola demasiado rápido)	Reduzca la presión Ajuste a la distancia adecuada Muévase a un ritmo moderado, paralelo a la superficie.
No pulveriza	No hay presión en la pistola El control de fluido no está lo suficientemente abierto Fluido demasiado pesado	Compruebe las líneas de aire Abra el control de fluido Diluya el fluido o cambie a un sistema de alimentación a presión.

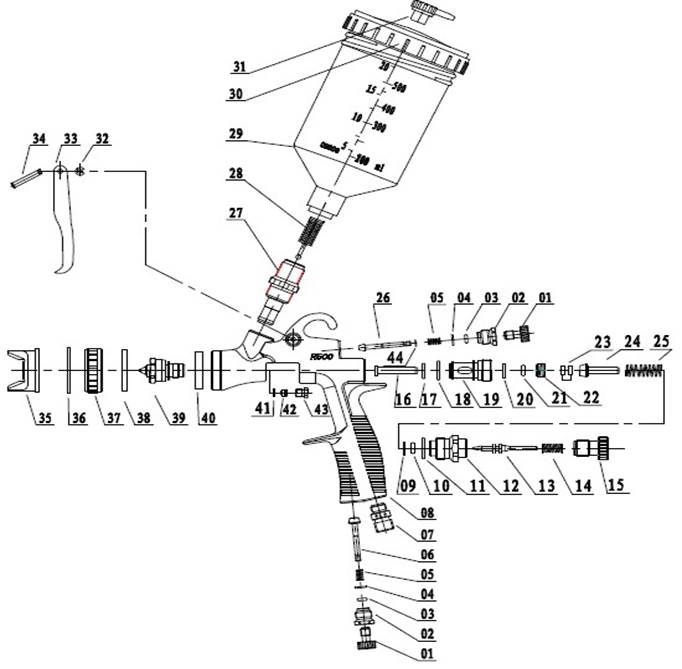

Lista de piezas

Instrucciones importantes de seguridad

1. Los vapores tóxicos producidos al pulverizar ciertos materiales pueden provocar intoxicación y daños graves para la salud. Utilice siempre gafas de seguridad, guantes y un respirador para evitar el riesgo de vapores tóxicos y que el disolvente y la pintura entren en contacto con los ojos o la piel. (ver fig. 1)

2. Nunca utilice oxígeno, sustancias combustibles ni ningún otro gas embotellado como fuente de energía, ya que podría provocar una explosión y lesiones personales graves. (ver fig. 2)

3. El fluido y el disolvente pueden ser altamente inflamables o combustibles. Utilice el producto en una cabina de pulverización bien ventilada y evite cualquier fuente de ignición, como fumar, llamas abiertas y riesgo de ignición. (ver fig. 3)

4. Desconecte la herramienta de la manguera de suministro de aire antes de realizar el mantenimiento de la herramienta y durante el tiempo en que no esté en funcionamiento, para detenerla en caso de emergencia y evitar un funcionamiento accidental. Se recomienda una válvula de bola cerca de la pistola para el suministro de aire.
5. Utilice aire comprimido limpio, seco y regulado con una presión nominal de 2,0 ~ 3,5 bares. No supere nunca la presión máxima de funcionamiento permitida (ver fig. 4)

6. Nunca utilice disolvente de hidrocarburo homogeneizado, ya que puede reaccionar químicamente con piezas de aluminio y zinc y ser químicamente compatible con partes de aluminio y zinc.
7. Nunca apunte la pistola hacia usted ni hacia otras personas en ningún momento.
8. Antes de utilizar la herramienta, asegúrese de que todos los tornillos y tapones estén bien apretados para evitar fugas;
9. Antes de pintar, inspeccione que el gatillo y la boquilla se muevan libremente para asegurar que la herramienta funcione bien.
10. Nunca modifique esta herramienta para ninguna aplicación. Utilice solo piezas, boquillas y accesorios recomendados por los fabricantes.
11. Notas en el sentido de que el equipo solo debe utilizarse en un área bien ventilada.
