Manual del Elitech HLD-200

Introducción

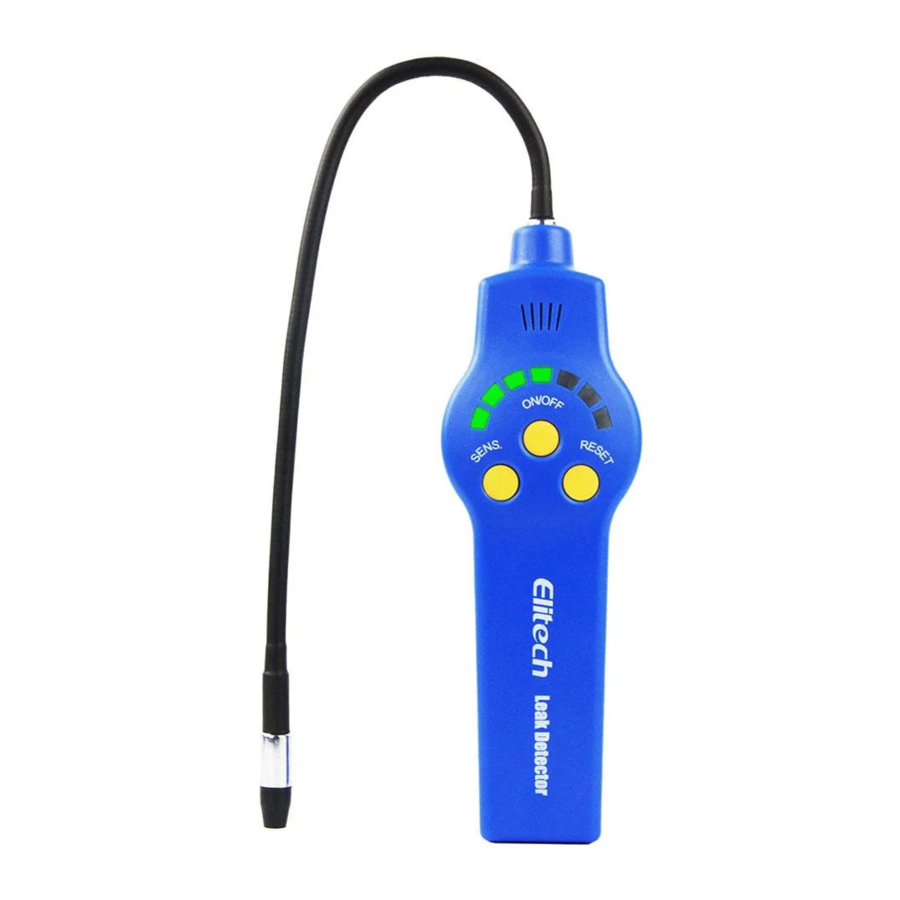

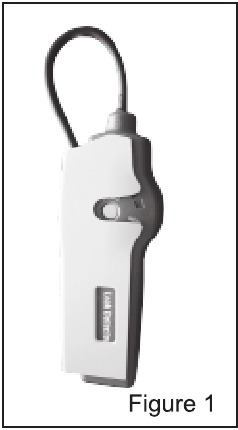

Ver Figura 1
El HLD-200 es el detector de fugas de halógenos de corona negativa más fiable en la actualidad. Integramos toda nuestra experiencia y los comentarios de los clientes en este producto, con la esperanza de que pueda proporcionar a nuestros clientes el mejor precio, rendimiento y fiabilidad.
Los elementos sensibles adoptan el sensor de refrigerante de corona avanzado y fiable que tiene una gran sensibilidad y una excelente repetibilidad; el programa de prueba está controlado por el microordenador inteligente artificial, con un procedimiento de trabajo razonable, fácil y cómodo de operar, funciones completas y múltiples capacidades de autoadaptación; luces indicadoras LED de doble color, con pantalla visual y clara; El diseño inteligente y portátil es conveniente para su operación móvil. Cuando hay un exceso de refrigerante en el gas de fuga, esta unidad emitirá automáticamente una alarma de audio para probar eficazmente la fuga de refrigerante.

Características técnicas

• Adopta un controlador de microprocesador de ocho bits avanzado y de bajo consumo
• Luces indicadoras LED de doble color con pantalla progresiva y en tiempo real
• Sensibilidad ajustable, siete niveles de alarma indicados por la pantalla LED
• Sensor modular, conveniente para el mantenimiento
• Alarma audible y visual de siete niveles
• Restablecimiento automático de la prueba cuando se enciende el detector
• Indicación de voltaje de la batería

Parámetros técnicos

• Tipo de sensor: sensor de corona negativa
• Sensibilidad máxima: 3 glyr
• Tiempo de calentamiento: 5s
• Aplicación:
  Detecta fugas en otros sistemas y recipientes de llenado. Responderá a todos los refrigerantes halogenados (incluidos el cloro y el flúor). Esto incluye, pero no se limita a:

Detecta fugas de gas de óxido de etileno en equipos de esterilización hospitalarios
Detecta SF-6 en interruptores de circuito de alto voltaje
Detecta la mayoría de los gases que contienen cloro, flúor y bromo (gases halógenos)
Detecta agentes de limpieza utilizados en aplicaciones de limpieza en seco, como el percloroetileno

• Entorno operativo:
  Temperatura: 0°C~52°C
  Humedad: <95% RH (sin condensación)
• Fuente de alimentación: dos pilas alcalinas AA
• Vida útil de la punta del sensor en funcionamiento continuo: más de 50 horas en estado de detección normal
• Especificación: 175 x 55 x 34 (mm)
• Longitud de la sonda: 305mm

Instrucciones de funcionamiento y reemplazo de la batería

Instrucciones de funcionamiento

• tecla: presiónela para encender/apagar el detector.
• tecla: es la tecla de ajuste de sensibilidad, podría ajustar el nivel de sensibilidad de acuerdo con las demandas de detección (nivel máximo: 7). La luz LED indicará el nivel de sensibilidad, mientras tanto, la frecuencia de la alarma audible cambia. Cuanto mayor sea el nivel de sensibilidad, más rápida será la frecuencia de la alarma.
• tecla: Restablece el nivel de halógeno de fondo a "cero", cualquier fuente de fuga superior a este nivel "cero" se considera una fuga y activa la alarma.

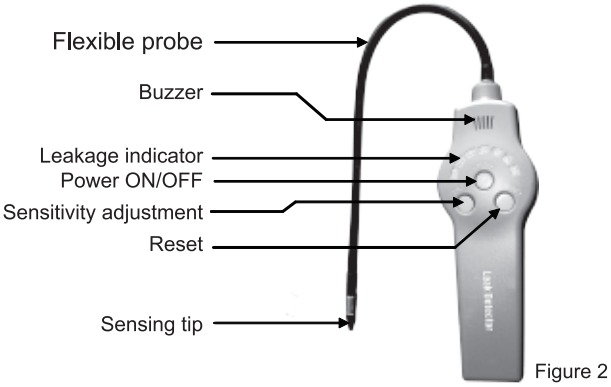

La interfaz y las teclas del detector de fugas de halógeno (Figura 2)

1. Sonda flexible
2. Zumbador
3. Indicador de fugas (la primera luz podría indicar el voltaje de las baterías)
4. Encendido/apagado
5. Ajuste de sensibilidad
6. Restablecer
7. Punta de detección

Instalación de la batería

Para reducir el riesgo de encender gases inflamables en una atmósfera cerrada, las baterías solo deben reemplazarse en un área abierta o en un espacio cerrado sin gas inflamable

• Indicación de voltaje de la batería: los usuarios pueden verificar el nivel de la batería en el modo de espera mediante la luz indicadora de nivel de batería. Diferente nivel de batería, el color de la luz indicadora de encendido cambiará en consecuencia. Tienen relaciones de la siguiente manera:
  Verde: cumple con los requisitos para el trabajo normal
  Naranja: estado de funcionamiento con batería baja
  Rojo: por debajo del voltaje de trabajo permitido, reemplace las baterías lo antes posible

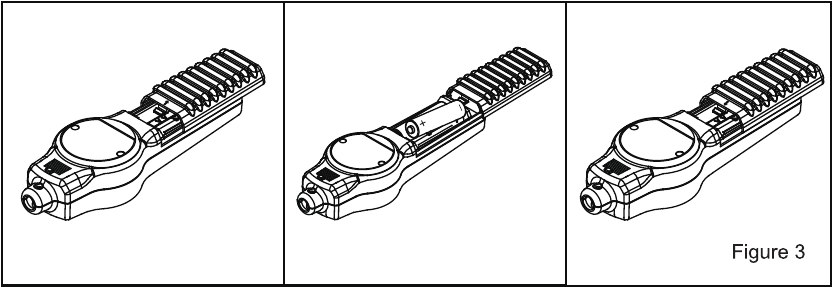

• Reemplazo e instalación de la batería, como se muestra en la Figura 3:

  1. Ver Figura 3. Use un pulgar para abrir la puerta de la batería ubicada en la parte inferior del detector; luego retire la puerta.
  2. Instale dos pilas alcalinas AA en el detector, preste atención a las marcas de polaridad en el costado de la carcasa y luego vuelva a colocar la puerta de la batería.

Método de detección

Método de operación

Cuando el detector se enciende o apaga presionando la tecla , todas las luces indicadoras LED se encienden durante tres segundos y el detector se reinicia automáticamente. Después del reinicio automático, solo se encenderá la primera luz indicadora LED de la izquierda (verde, las baterías están bien; naranja, las baterías se están agotando, reemplácelas lo antes posible; rojo indica que las baterías deben reemplazarse antes de la detección normal). En este momento, el pitido suena regularmente y el detector establece el nivel de halógeno atmosférico en "cero", listo para la detección.

Instrucciones de funcionamiento:

1. Verifique el nivel de la batería observando la luz indicadora de encendido.
2. Una vez que encienda el detector, el nivel de sensibilidad predeterminado es el nivel 5. Escuchará un pitido rápido pero constante. La sensibilidad se puede ajustar presionando , según sus requisitos
3. Comience a buscar fugas. Cuando se detecta refrigerante, sonará una sirena, con una velocidad bastante diferente del pitido anterior. Y las luces indicadoras se encenderán progresivamente.
4. La sensibilidad se puede ajustar en cualquier momento durante el funcionamiento presionando la tecla . Este ajuste no interrumpirá la detección.
5. Si se produce una alarma antes de que la punta de detección entre en contacto con la fuente de fuga, presione la tecla para restablecer la corriente a 0 hasta que no haya alarma, luego podrá volver a detectar.

Método de detección

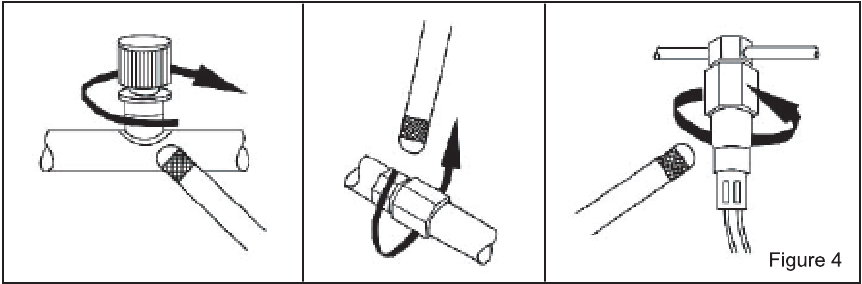

Ver Figura 4

1. Examine visualmente el sistema de refrigeración. Los puntos aceitosos y sucios, las válvulas de nodo, las bobinas, los conectores o las tuberías son las áreas con mayor probabilidad de fuga de gases.
2. Comience a detectar fugas en la junta a una velocidad de 1 cm/s y la distancia entre la punta del sensor y la junta debe ser de 1-3 cm.
3. Cuando se activa una alarma, puede indicar que hay una fuga cerca. Detecte nuevamente alrededor de esa área y vea si la alarma es repetible. Si se confirma una fuga, determine la fuente de la fuga moviéndose lentamente desde el área sin fugas (sin alarma) al área con fugas desde diferentes direcciones. Además, también puede precisar la fuga moviendo el detector lejos del área con fugas y reiniciando la unidad, ajustando la sensibilidad más baja y repitiendo el proceso anterior. Una vez confirmado, marque alrededor de la fuga y continúe detectando toda la línea del sistema.
4. Es posible que se necesite trabajo adicional para eliminar la posible ambigüedad, como por ejemplo, otros contaminantes en el lugar también pueden hacer que el detector funcione de forma anormal. Limpie el área con fugas con un paño seco y sople aire seco y limpio en el área con fugas y repita el paso 3 anterior para confirmar la fuga.
5. La fuga en la bobina del evaporador es más difícil de detectar que en otras áreas porque es difícil para la punta del sensor acceder a toda la bobina del evaporador. La mayoría de las bobinas del evaporador están compuestas de módulos y están instaladas en un espacio cerrado con un ventilador para el intercambio de calor. El sistema con el ventilador debe encenderse durante 10 segundos y luego apagar el ventilador, esperar de 10 a 15 minutos en el evaporador, luego usar el detector para detectar la salida del condensado (asegúrese de que la punta del sensor no toque con la detecte el aire dentro de la cámara del evaporador. La mayoría de los halógenos son más ligeros que el aire y es probable que se acumulen en el punto más alto en el espacio cerrado. Una alarma puede indicar una fuga en la bobina del evaporador, pero es difícil reparar el evaporador localizando la ubicación precisa de la fuga. En la mayoría de los casos, toda la bobina debe ser reemplazada.

Notas antes de la detección de fugas

2. Para detectar fugas en un sistema de refrigeración, el sistema debe tener una presión de funcionamiento normal, o al menos alcanzar parcialmente un mínimo de 50 PSI. Una temperatura ambiental baja (inferior a 59 °F o 15 °C) puede reducir la presión requerida del sistema y puede hacer que la fuga sea menos probable que se detecte. La ausencia de fugas detectadas no significa que el sistema no tenga fugas de gas. Compruebe la presión antes de sacar la conclusión.
3. Las áreas con fugas suelen estar cubiertas de contaminantes como aceite de compresor o suciedad, tenga cuidado de no dejar que la punta del sensor entre en contacto con estos contaminantes.
4. La función de este producto es detectar el cambio relativo de halógeno en la punta del sensor. La localización de la fuente de la fuga necesita ajustar manualmente la sensibilidad y reiniciar el detector por el técnico. Puede seguir las recomendaciones a continuación:
   1. En áreas donde la atmósfera está contaminada con refrigerante halógeno, presione la tecla de reinicio para "ignorar" la fuga en el fondo. Asegúrese de no alejar la punta del sensor del fondo contaminado mientras reinicia el detector.
   2. En áreas con viento, el refrigerante halógeno con fugas puede diluirse o eliminarse rápidamente de la fuente de la fuga. El técnico puede usar un protector contra el viento para aislar el área de la fuga o apagar temporalmente el ventilador.
   3. Para evitar falsas alarmas, evite que la punta del sensor toque cualquier humedad u otro disolvente.

Mantenimiento

Un mantenimiento adecuado es importante y puede prolongar la vida útil y mejorar el rendimiento de su detector.

Apague la alimentación antes de reemplazar la punta del sensor. El voltaje a través de la punta puede representar un peligro eléctrico.

Mantenga limpia la punta del sensor: use un paño de algodón o aire seco para limpiar el protector en la punta del sensor si se contamina. Si la punta del sensor está contaminada, remoje la punta en alcohol absoluto durante unos minutos y luego use aire comprimido para secarla o séquela con un paño.

Nota: Nunca use solventes fuertes como gasolina, aceite mineral, trementina, estos solventes pueden recubrir el sensor con una película delgada y reducir la sensibilidad del detector y hacer que el detector tarde en responder a una fuga.
Coloque el detector y la punta en un lugar seco y limpio; retire las baterías si el detector no se utiliza durante mucho tiempo.

Resolución de problemas

• El dispositivo no se puede encender

Razones posibles:

1. La energía de las baterías es demasiado baja para encenderse
   Solución: reemplace las baterías por unas nuevas
2. La pieza polar del conector de la batería se ha oxidado
   Solución: raspe la capa de oxidación

• La unidad no pudo responder a una fuga confirmada

Posible razón: la punta del sensor está envejecida.
Solución: cambie un nuevo sensor lo antes posible.

• El detector da una falsa alarma cuando no hay halógeno presente

Posible razón: la composición atmosférica ha cambiado.
Solución: presione la tecla RESET (REINICIAR) para configurar el fondo al nivel "cero", trate de evitar el cambio de temperatura o humedad.
