Manual de Panasonic ER160

Antes de utilizar el producto

Esta cortadora está diseñada para uso profesional para recortar el cabello y la barba. Cárguela durante 8 horas antes de utilizarla por primera vez para activar las baterías recargables incorporadas. La cortadora puede funcionar con una fuente de alimentación de CA o con baterías recargables. Lea atentamente todas las instrucciones antes de utilizarla.

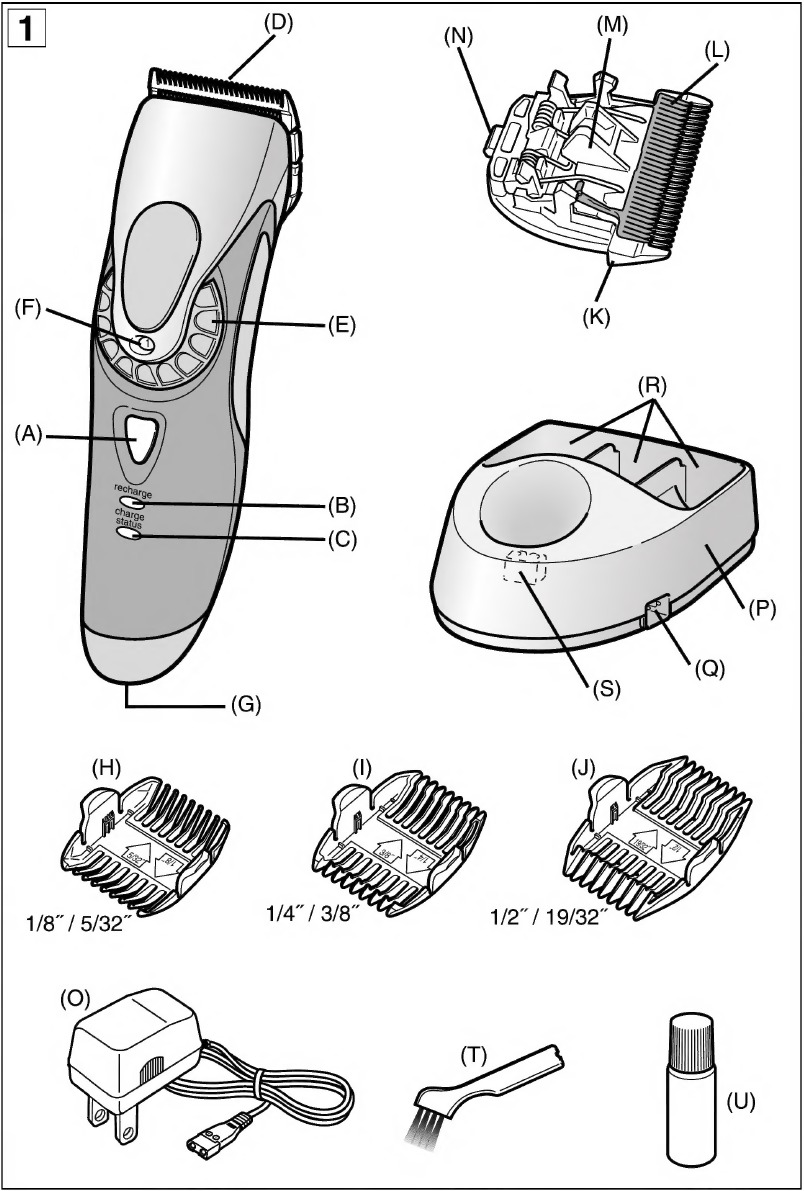

Identificación de las piezas

(ver fig. 1)

1. Interruptor de encendido/apagado
2. Lámpara de recarga
3. Lámpara de estado de carga
4. Cuchilla
5. Dial (control de ajuste de altura)

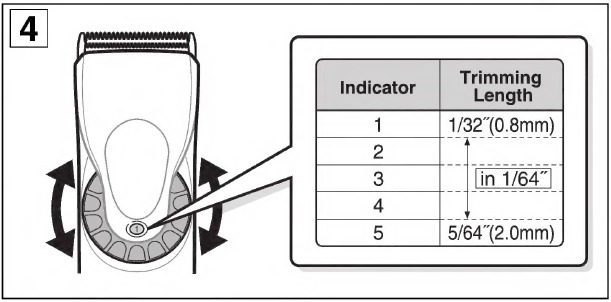

   Gire el dial en el sentido de las agujas del reloj o en sentido contrario para ajustar la cuchilla móvil hacia delante y hacia atrás y obtener la altura deseada. Ajustable en 5 etapas de 1/32" (0,8 mm) a 5/64" (2,0 mm) en incrementos de 1/64" (0,3 mm) sin accesorio (ver fig. 4).

6. Marca de posición de recorte
7. Conector de entrada de CC
8. Accesorio de peine corto
   (1/8" - 5/32")
9. Accesorio de peine mediano
   (1/4" - 3/8")
10. Accesorio de peine largo
    (1/2" - 19/32")
    Utilice estos accesorios de peine para controlar la altura de recorte (ver fig. 5).

11. Cuchilla estacionaria
12. Cuchilla móvil
13. Gancho de limpieza
14. Gancho
15. Unidad de cable de alimentación (RE5-92)
16. Soporte de carga
17. Conector de entrada del soporte de carga
18. Estantes para accesorios de peine
19. Clavija de contacto
20. Cepillo de limpieza
21. Aceite

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZARLO.

Funcionamiento

Cómo cargar y utilizar como unidad recargable

Inserte firmemente el enchufe de la unidad de cable de alimentación en el conector de entrada del soporte de carga
Conecte la unidad de cable de alimentación a una fuente de alimentación.

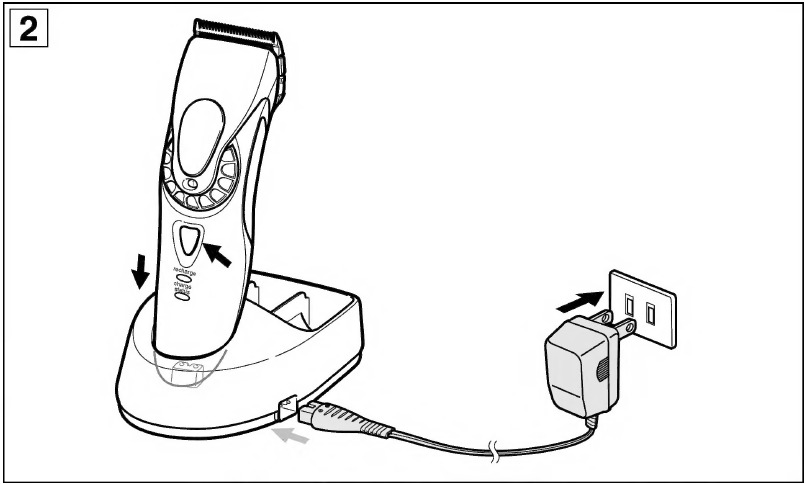

Gire el interruptor de encendido/apagado de la unidad principal a "Off (Apagado)" y colóquela en la clavija de contacto del soporte de carga para iniciar la recarga. Confirme que la lámpara de estado de carga está iluminada. (ver fig. 2)
La lámpara de estado de carga parpadeará aproximadamente en una hora para indicar que las baterías se han recargado por completo. Una vez que se haya confirmado esto, retire la unidad principal del soporte de carga y gire el interruptor de encendido/apagado a "ON (Encendido)" para utilizarla. Las baterías durarán aproximadamente 50 minutos. La lámpara de recarga indica la energía restante en las baterías.
Recargue las baterías cuando empiece a parpadear. La unidad se puede utilizar durante aproximadamente cinco minutos después de que la lámpara empiece a parpadear.

Uso como unidad con cable

Inserte firmemente el enchufe de la unidad de cable de alimentación en el conector de entrada de CC de la unidad principal.
Conecte la unidad de cable de alimentación a una fuente de alimentación (ver fig. 3).
Gire el interruptor de encendido/apagado de la unidad principal a "ON (Encendido)" para utilizarla.
En los casos en que la unidad tenga problemas para activarse o la alimentación sea débil, gire el interruptor de encendido/apagado a "Off (Apagado)" y recargue durante aproximadamente un minuto antes de utilizarla.

Cómo utilizar los accesorios de peine

Para utilizar los accesorios de peine, ajuste siempre el dial a "1/32" (0,8 mm)".
Determine la altura de recorte deseada y coloque el accesorio de peine correspondiente.

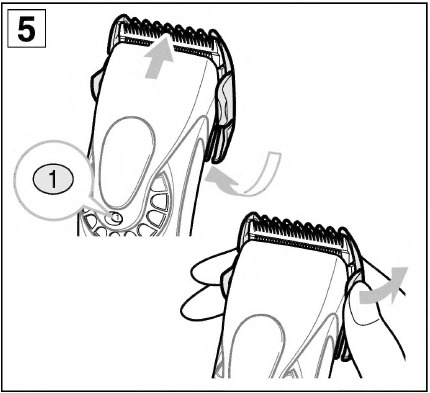

Aplique el pulgar y retire cada lado del accesorio de peine para desconectarlo (ver fig. 5).

Cuidado de la cuchilla

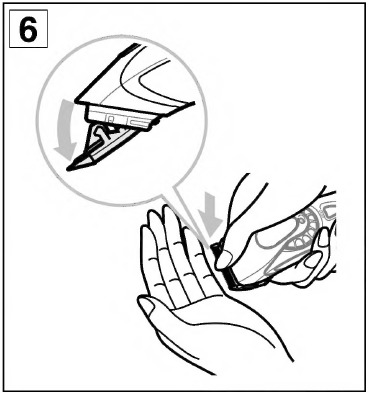

Sujete firmemente el mango de la cortadora de cabello con el nombre "Panasonic" hacia arriba y empuje la parte superior de la cuchilla alejándola de la carcasa (ver fig. 6).

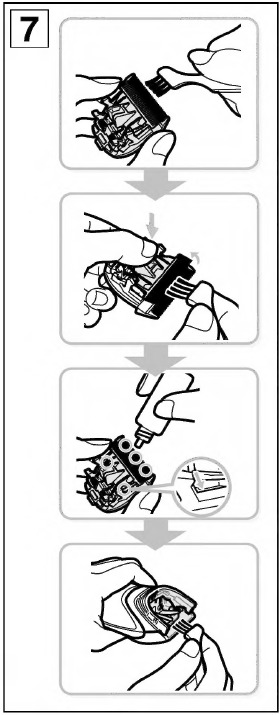

Con el cepillo, limpie el bloque de cuchillas y presione el gancho de limpieza para abrir la cuchilla con el fin de eliminar el cabello que pueda quedar atrapado entre las cuchillas (ver fig. 7). Lubrique el espacio entre las cuchillas estacionaria y móvil con 2 o 3 gotas de aceite después de cada pocos usos.

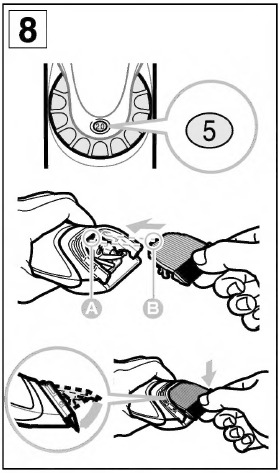

Para volver a montarlo, primero, ajuste el dial a "5/64" (2,0 mm)", e invierta el procedimiento anterior, empujando el bloque de cuchillas hasta que encaje firmemente en su posición (ver fig. 8).

Atención especial durante la carga

• Aunque la cortadora no se utilice durante un período prolongado, cárguela cada seis meses para preservar la vida útil de la batería.
• Evite cargar las baterías a temperaturas inferiores a 5 °C (41 °F) o superiores a 35 °C (95 °F).
• Evite cargar las baterías a la luz solar directa o cerca de una fuente de calor radiante.

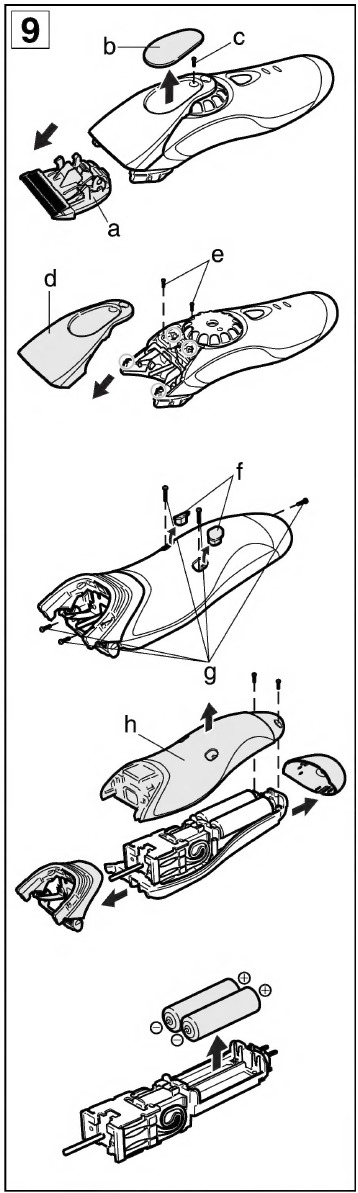

Cómo extraer las baterías recargables incorporadas

1. Retire la cuchilla (a), despegue la empuñadura (b) y extraiga un tornillo (c).
2. Retire el soporte de la cuchilla (d) y extraiga dos tornillos (e).
3. Retire las dos tapas de goma de los tornillos (f) y extraiga cinco tornillos (g).
4. Retire cada pieza, abra la carcasa (h) y extraiga las dos baterías (ver fig. 9).

No intente reemplazar las baterías con el fin de reutilizar la cortadora. Esto podría provocar riesgo de incendio o descarga eléctrica.

Especificaciones

Fuente de alimentación: 120 V CA, 60 Hz
Voltaje del motor: 2,4 V CC
Tiempo de carga: 1 hora

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Cuando utilice un aparato eléctrico, siempre se deben seguir las precauciones básicas, incluidas las siguientes: Lea todas las instrucciones antes de utilizar este aparato.

Para reducir el riesgo de descarga eléctrica:

1. No intente alcanzar un aparato que haya caído al agua. Desenchúfelo inmediatamente.
2. No lo utilice mientras se baña o en la ducha.
3. No coloque ni guarde el aparato donde pueda caer o ser arrastrado a una bañera o lavabo. No lo coloque ni lo deje caer en agua u otro líquido.
4. Cargue siempre la cortadora en un lugar fresco y seco.
5. Excepto durante la carga, desenchufe siempre este aparato de la toma de corriente inmediatamente después de utilizarlo.
6. Desenchufe este aparato antes de limpiarlo.

Para reducir el riesgo de quemaduras, incendios, descargas eléctricas o lesiones a personas

1. No utilice esta cortadora con cuchillas dañadas, ya que podría provocar lesiones.
2. Es necesaria una estrecha supervisión cuando este aparato es utilizado por, sobre o cerca de niños o inválidos.
3. Utilice este aparato solo para el uso previsto tal como se describe en este manual. No utilice accesorios no recomendados por el fabricante.
4. Nunca utilice este aparato si tiene un cable o enchufe dañado, si no funciona correctamente, si se ha caído o dañado, o si se ha caído al agua.
   Devuelva el aparato a un centro de servicio para que lo examinen y reparen.
5. Mantenga el cable alejado de superficies calientes.
6. Nunca deje caer ni inserte ningún objeto en ninguna abertura.
7. No lo utilice al aire libre ni lo haga funcionar donde se estén utilizando productos en aerosol (spray) o donde se esté administrando oxígeno.
8. Conecte siempre primero el enchufe al aparato y, a continuación, a la toma de corriente. Para desconectar, apague el interruptor y, a continuación, retire el enchufe de la toma de corriente.

CONSERVE ESTAS INSTRUCCIONES

Para evitar el riesgo de incendio, descarga eléctrica o lesiones personales, siga estas instrucciones.

No permita que la loción para permanentes, el restaurador capilar o el aerosol para el cabello entren en contacto con la unidad principal o las cuchillas.

• No observar esto puede provocar grietas, decoloración o corrosión
• Compruebe siempre que la cuchilla y los accesorios no estén dañados antes de cada uso. Sustitúyalos si están dañados.
• No deje caer la cortadora de cabello al suelo.
• No golpee la cuchilla y los accesorios contra objetos duros.
• Limpie la carcasa únicamente con un paño ligeramente humedecido con agua o una solución de jabón suave.
• Nunca utilice una solución cáustica.
• Nunca sumerja la cortadora de cabello en agua.
• Manténgala fuera del alcance de los niños.
• No la utilice para recortar el pelo de una mascota.
• La cortadora de cabello puede calentarse durante el funcionamiento y/o la carga. Esto es normal.
• Evite agarrar la cortadora de cabello por el cable de alimentación, ya que podría desprenderse y causar daños o lesiones.
• Nunca manipule las piezas móviles.
• Si la cortadora de cabello no funciona correctamente, haga que la inspeccionen en un centro de servicio autorizado.
• Utilice la cortadora de cabello ER160 únicamente con el adaptador RE5-92.
• La lámpara de recarga puede parpadear en una fase temprana cuando se utiliza por primera vez o si no se ha utilizado durante seis meses o más, incluso después de estar completamente cargada.
  Esto no es un mal funcionamiento. Continúe utilizando la cortadora hasta que el cuerpo principal se apague para restablecer el funcionamiento a la normalidad.
• La unidad de cable de alimentación se puede montar en posición vertical u horizontal.

Nota:
El cable de alimentación de la unidad de cable de alimentación RE5-92 no se puede reemplazar; si el cable está dañado, el adaptador debe desecharse.
