Manual de DJI MIC 2

Uso de este manual

Leyendas

Importante

Consejos y sugerencias

Leer antes de usar

Lee los siguientes documentos antes de utilizar el DJI™ Mic 2.

1. Directrices de seguridad
2. Guía de inicio rápido
3. Manual de usuario

Se recomienda ver todos los vídeos tutoriales y leer las directrices de seguridad antes de usarlo por primera vez. Asegúrate de revisar la Guía de inicio rápido antes de usarlo por primera vez y consulta este Manual de usuario para obtener más información.

Introducción

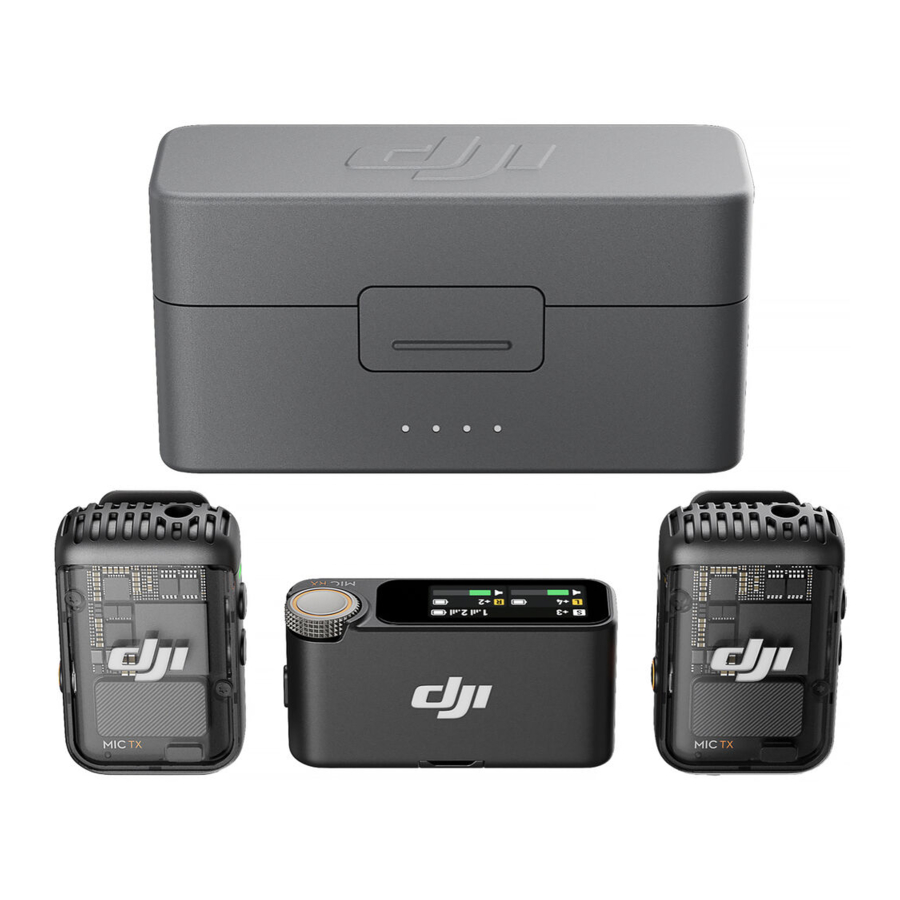

DJI Mic 2 es un sistema de micrófono inalámbrico de doble canal, que incluye dos transmisores y un receptor, que es capaz de grabar dos fuentes de sonido simultáneamente. Cada transmisor tiene un micrófono omnidireccional integrado, que se puede conectar a DJI Osmo Pocket 3, teléfonos móviles y otros dispositivos a través de Bluetooth, y admite la grabación independiente y la cancelación de ruido inteligente. El transmisor está equipado con un clip para facilitar su portabilidad y admite micrófonos externos para satisfacer las necesidades de grabación fuera de la cámara al tiempo que mejora la calidad del audio.
El receptor cuenta con una pantalla táctil OLED, en la que los usuarios pueden ver los niveles de volumen en tiempo real, la intensidad de la señal inalámbrica, la ganancia, los modos de grabación y mucho más. Al utilizar el puerto de expansión, el receptor se puede conectar a una cámara o dispositivo móvil para capturar audio de alta calidad, o se puede utilizar como micrófono cuando se conecta a un ordenador. Además, un puerto de monitor independiente en el receptor permite realizar ajustes de audio en tiempo real. El estuche de carga proporcionado puede cargar los transmisores y el receptor simultáneamente y enlazarlos automáticamente.

Transmisor DJI Mic 2

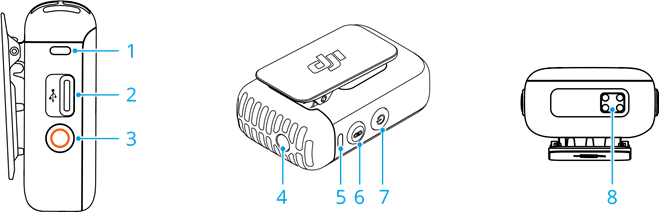

Descripción general

1. LED de estado de grabación
   Indica el estado de grabación del transmisor.
2. Puerto de datos (USB-C)
   Para copiar audio o actualizar el firmware después de conectarlo a un ordenador. También se puede utilizar para cargar.
3. Botón de grabación
   Pulsa una vez para iniciar o detener la grabación en el modo de grabación independiente.
   Mantén pulsado el botón durante tres segundos para cambiar entre el receptor DJI Mic 2 o Bluetooth.
4. Entrada TRS de 3,5 mm
   Para conectar un micrófono externo. NO conectes un micrófono con una fuente de alimentación de 24 V o 48 V.
5. LED de estado del sistema
   Indica el estado del sistema del transmisor.

6. Botón de enlace
   Mantenlo pulsado durante dos segundos para iniciar el enlace al receptor o al dispositivo móvil a través de Bluetooth. Cuando esté conectado a un dispositivo móvil, pulsa una vez para hacer una foto o iniciar o detener la grabación. Ten en cuenta que solo se admiten los dispositivos móviles en los que el botón de volumen se puede utilizar para hacer una foto o iniciar y detener un vídeo.
7. Botón de encendido
   Mantenlo pulsado durante dos segundos para encenderlo o apagarlo. Pulsa una vez para activar o desactivar la reducción de ruido.
8. Almohadilla de carga
   La carga comenzará cuando la almohadilla de carga de un transmisor se conecte a las clavijas de carga del estuche de carga DJI Mic 2.

Información del LED

1. LED de estado de grabación

   Patrón de parpadeo		Descripciones
   	Rojo fijo	El transmisor está grabando de forma independiente.
   	Rojo pulsante	El transmisor se ha silenciado.
   	Apagado	El transmisor no está grabando de forma independiente.

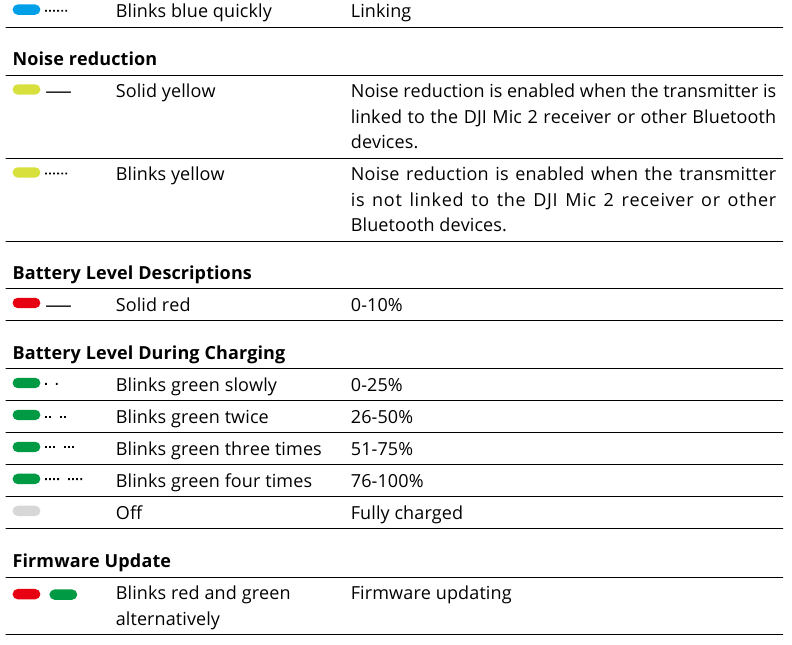

2. LED de estado del sistema

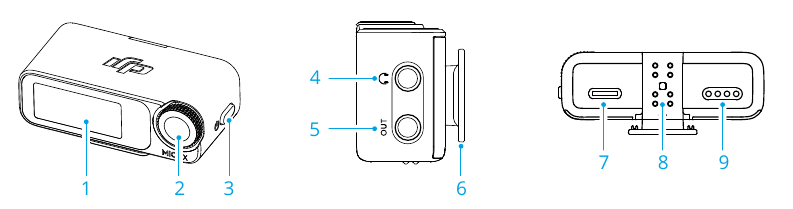

Receptor DJI Mic 2

1. Pantalla táctil
   Muestra información como los niveles de volumen en tiempo real, los niveles de batería del receptor y los transmisores, el estado de carga, la intensidad de la señal inalámbrica, la ganancia y los modos de grabación. Desliza el dedo hacia arriba o hacia abajo en la pantalla para acceder a la configuración. Consulta Funcionamiento de la pantalla táctil del receptor para obtener más información.
2. Dial
   Cuando el receptor está en la pantalla de inicio, pulsa una vez y luego gira para ajustar la ganancia del transmisor o del receptor. Desliza el dedo hacia abajo desde la parte superior de la pantalla para entrar en el menú de control. Selecciona y confirma los ajustes pertinentes girando y pulsando el dial.
3. Botón de encendido
   Mantenlo pulsado para encenderlo o apagarlo. Pulsa una vez para bloquear o desbloquear la pantalla. Cuando la pantalla del receptor no esté en la pantalla de inicio, pulsa el botón de encendido una vez para volver a la pantalla de inicio.
4. Puerto de monitor
   Conecta unos auriculares TRS de 3,5 mm para supervisar la calidad de audio del transmisor.
5. Salida TRS de 3,5 mm
   Para la salida de audio.
6. Zapata fría del receptor
   Para conectar el receptor a la zapata fría/zapata caliente de una cámara.
7. Puerto de datos (USB-C)
   Después de conectarlo a un ordenador, el puerto de datos se puede utilizar para actualizar el firmware o como micrófono para el ordenador cuando se empareja con el transmisor. El puerto de datos también se puede utilizar para cargar.
8. Puerto de expansión
   El receptor se puede conectar a un dispositivo móvil insertando el adaptador del dispositivo móvil en el puerto de expansión.
9. Almohadilla de carga
   La carga comenzará cuando la almohadilla de carga del receptor se conecte a las clavijas de carga del estuche de carga DJI Mic 2.

Estuche de carga DJI Mic 2

1. Puerto de carga (USB-C)
   Para conectarlo a un cargador USB-C.

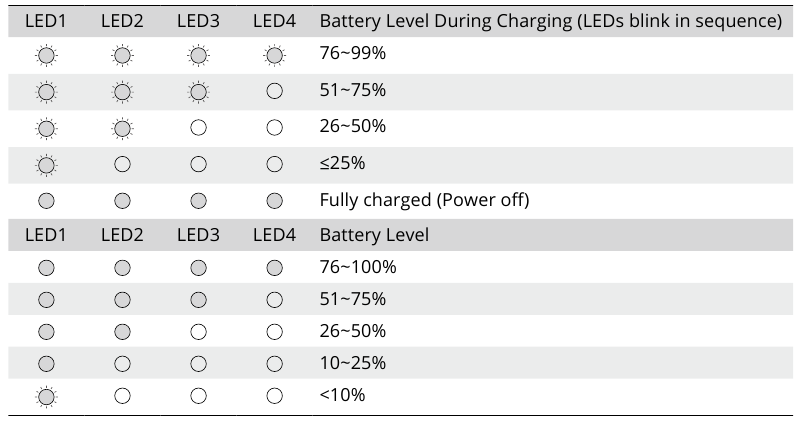

2. LED de nivel de batería
   Indica el nivel de batería del estuche de carga. Consulta el siguiente gráfico para obtener más detalles.
   Indica el nivel de batería del estuche de carga.
   El LED está encendido
   El LED está apagado
   El LED está parpadeando


Funcionamiento

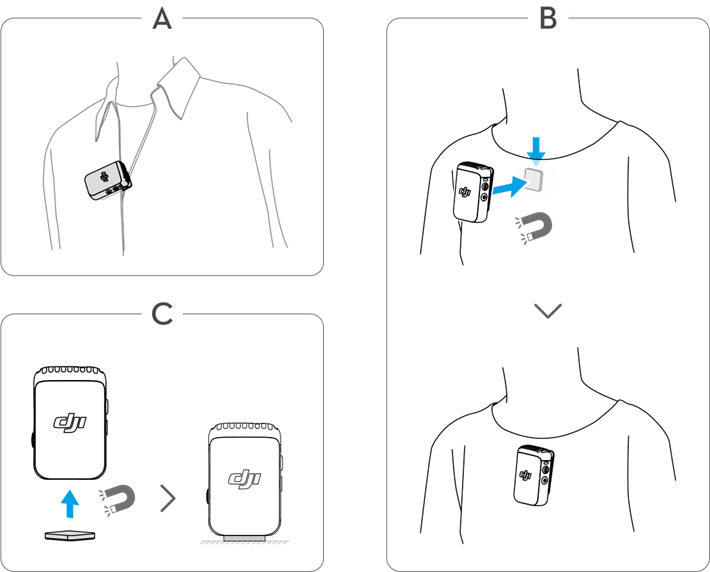

Colocación de un transmisor

Se puede fijar un transmisor a la ropa mediante el imán o colocarlo verticalmente sobre una superficie estable. También se puede utilizar el clip para fijar un transmisor a la ropa.

Se recomienda utilizar el paravientos cuando se utilice un transmisor en exteriores o en un entorno con viento. Para fijar el paravientos a un transmisor, primero alinéelo con el micrófono interno y, a continuación, presiónelo firmemente para fijarlo.

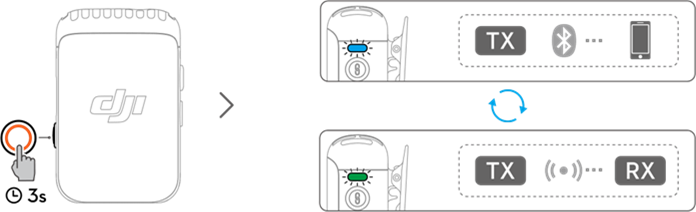

Vinculación del transmisor y el receptor

En el combo DJI Mic 2 (2 TX + 1 RX + Estuche de carga) y el combo DJI Mic 2 (1 TX + 1 RX), los transmisores y el receptor están vinculados de forma predeterminada. Siga los pasos que se indican a continuación para vincular los transmisores y el receptor si se desvinculan. Los transmisores y el receptor se pueden vincular automáticamente colocándolos en el estuche de carga o se pueden vincular manualmente.

• Antes de vincular, asegúrese de que el transmisor esté en modo de vinculación con el receptor. En este modo, el LED de estado del sistema parpadea en verde lentamente. El transmisor está en modo de vinculación Bluetooth cuando el LED de estado del sistema del transmisor parpadea en azul.
• Mantenga pulsado el botón de grabación durante tres segundos para cambiar entre la vinculación con el receptor DJI Mic 2 o Bluetooth.

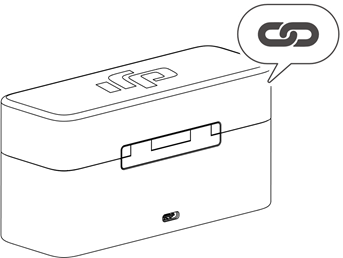

Método 1: Vinculación automática en el estuche de carga
Coloque los transmisores y el receptor en el estuche de carga para vincularlos automáticamente.

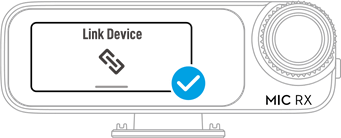

Método 2: Vinculación manual

1. Cuando el LED de estado del sistema de un transmisor parpadee en verde lentamente, pulse el botón de vinculación del transmisor durante dos segundos, tras lo cual el transmisor empezará a buscar receptores cercanos.
2. Deslice el dedo hacia abajo en la pantalla del receptor, seleccione Receiver Settings (Ajustes del receptor) > Link Device (Vincular dispositivo) y pulse Link (Vincular) para iniciar la vinculación. El transmisor se vincula con el receptor cuando el LED de estado del sistema se ilumina en verde fijo. Los usuarios pueden ver el estado del transmisor en la interfaz del receptor.

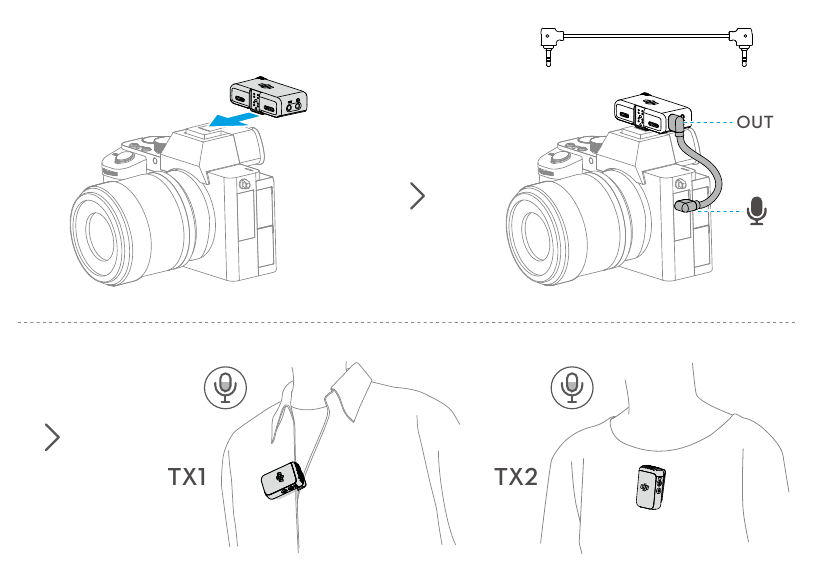

Uso con una cámara

Para grabar y transmitir audio a una cámara, conecte el receptor a una cámara utilizando la zapata fría del receptor y, a continuación, conecte el receptor al puerto del micrófono de la cámara utilizando el cable de la cámara suministrado, como se muestra a continuación.

• Cuando utilice el micrófono con una cámara, se recomienda aumentar la ganancia del receptor y disminuir la ganancia de la cámara para mejorar la captura de audio. Consulte las Instrucciones sobre la ganancia recomendada para la configuración de la cámara para obtener más información.

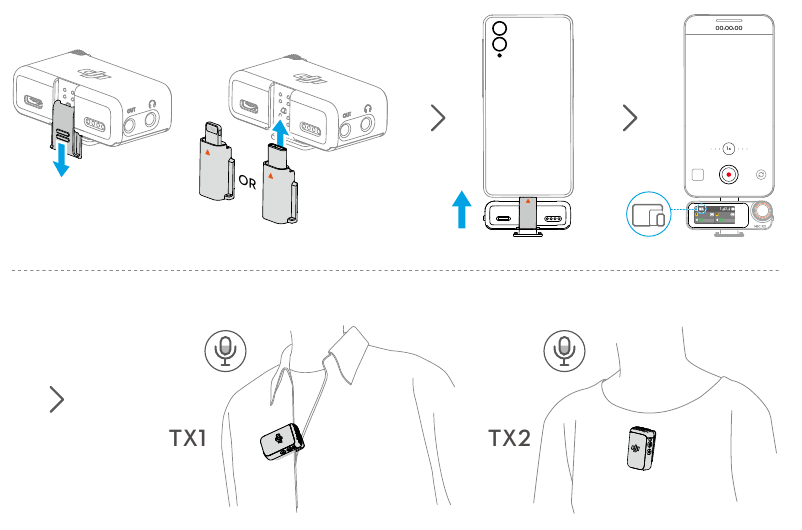

Uso con un dispositivo móvil

Grabe y transmita audio a un dispositivo móvil conectando el receptor a un dispositivo móvil mediante el adaptador para dispositivo móvil.

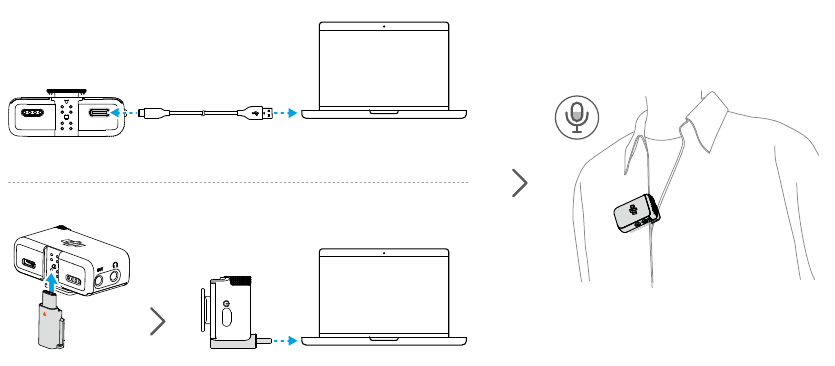

Uso con un ordenador

Conecte el receptor a un ordenador a través del puerto USB-C para utilizar el transmisor como micrófono.

• Utilice un cable de carga estándar o el DJI Mic 2 Mobile Phone Adapter (Type-C) para conectar DJI Mic 2 con un ordenador y, a continuación, acceda a los ajustes de entrada de audio para realizar los ajustes relacionados.
• NO utilice el receptor para el almacenamiento de datos. De lo contrario, los datos podrían perderse.

Funcionamiento de la pantalla táctil del receptor

La pantalla táctil muestra información como los niveles de volumen en tiempo real, los niveles de batería del receptor y los transmisores, el estado de carga, la intensidad de la señal inalámbrica, la ganancia y los modos de grabación. La pantalla táctil puede variar cuando se conecta a diferentes dispositivos. Esta pantalla es solo para referencia. El siguiente es un ejemplo de la pantalla cuando el receptor está conectado a dos transmisores al mismo tiempo.

Pantalla de inicio
La parte superior de la pantalla indica el estado del receptor.

	Indica el modo de grabación. Toca para seleccionar entre S (estéreo), M (mono) y Ms (pista de seguridad).
	Indica la ganancia del receptor.
	Indica que hay auriculares externos conectados.
	Indica que se ha conectado un dispositivo terminal, como un dispositivo móvil o un ordenador.
	Indica el modelo de cámara seleccionado.
	Indica que el transmisor se ha encendido para grabar archivos de audio en coma flotante de 32 bits de forma independiente.
	Indica la intensidad de la señal inalámbrica entre el transmisor y el receptor.
	Indica el nivel de batería del receptor.
	Indica que la pantalla del receptor está bloqueada.

La parte central de la pantalla indica el estado de los transmisores.

	Indica el canal de sonido.
	Indica la ganancia del transmisor.
	Indica que la reducción de ruido está habilitada.
	Indica que el transmisor está grabando de forma independiente.
	Indica el nivel de batería del transmisor.

La parte inferior de la pantalla indica el volumen en tiempo real.

	Volumen de audio del micrófono integrado en el transmisor.
	El transmisor se ha silenciado.
	Volumen de audio del micrófono externo conectado al transmisor.
	El micrófono externo conectado al transmisor se ha silenciado.

Menú de control al deslizar hacia abajo

Ajustes del receptor

	Modo de grabación Mono: Indica que las salidas de los canales izquierdo y derecho del receptor son idénticas. Pista de seguridad: Similar a cuando se usa el modo mono, la ganancia de salida del canal derecho es 6 dB menor que la del canal izquierdo para evitar la sobreexposición. Estéreo: En el modo estéreo, el audio se separará en los canales izquierdo y derecho.
	Ajustes de cámara recomendados Toca para seleccionar la marca y el modelo de la cámara, y el receptor se configurará automáticamente para que coincida mejor con la ganancia del receptor. La ganancia preestablecida del receptor puede ayudar con el efecto de captación de sonido deficiente causado por las diferentes ganancias del micrófono integrado en diferentes cámaras.
	Ganancia del receptor Toca para abrir el control deslizante de la ganancia del receptor y mueve el control deslizante para ajustar la ganancia de salida del receptor.
	Volumen Toca para abrir el control deslizante de volumen y mueve el control deslizante para ajustar el volumen de monitorización.
	Encender/apagar la cámara simultáneamente Cuando está habilitado, el receptor se encenderá y apagará automáticamente con la cámara cuando se conecte a la cámara a través del cable TRS de 3,5 mm. El receptor se enciende automáticamente en sincronía con la cámara. Cuando la cámara está apagada o el modo de disparo seleccionado no graba sonido, el receptor se apaga automáticamente. Esta función proporciona una mejor experiencia de grabación de audio y ayuda a ahorrar energía en caso de que el receptor no se haya apagado.
	Apagado automático del receptor Cuando está habilitado, el receptor, cuando no está conectado a un transmisor en 30 minutos, se apaga automáticamente después de 30 minutos sin uso.
	Vincular dispositivo Toca para vincular el receptor con un transmisor. Ten en cuenta que los dispositivos vinculados anteriormente se olvidarán después de tocar Vincular dispositivo.

Ajustes del transmisor

	Corte de graves Cuando está habilitado, el transmisor filtrará automáticamente los sonidos de baja frecuencia (100 Hz e inferiores), lo que reducirá el ruido de baja frecuencia y permitirá grabaciones más limpias.
	Ganancia del transmisor Ajusta la ganancia de entrada del transmisor. Toca para ajustar la ganancia de entrada del transmisor según el volumen en tiempo real. Reduce la ganancia en consecuencia cuando la barra de volumen se ponga roja. Ten en cuenta que ajustar la ganancia del transmisor afectará al volumen de grabación local.
	Grabación en coma flotante de 32 bits Cuando está habilitado, el transmisor puede grabar de forma independiente archivos de audio en coma flotante de 32 bits, lo que ofrece un rango dinámico más amplio para la posedición de audio. Ten en cuenta que el tiempo de grabación del transmisor será más corto cuando la grabación de archivos de audio en coma flotante de 32 bits esté habilitada.
	Bloqueo de parada de REC Una vez habilitado, los usuarios no pueden detener la grabación independiente del transmisor a través del botón de grabación.
	Reducción de ruido mediante botón Cuando está habilitado, pulsa el botón de encendido para habilitar o deshabilitar la reducción de ruido.
	Grabación automática Cuando está habilitado, el transmisor comienza a grabar automáticamente de forma independiente tan pronto como se enciende o se saca del estuche de carga.
	Almacenamiento Toca para ver las horas grabables independientes para los transmisores 1 y 2 respectivamente, así como la opción de formatear los transmisores.
	Notificaciones de vibración Cuando está habilitado, el transmisor generará una notificación de vibración cuando se active la acción correspondiente. Encendido: Vibra durante un breve período. Apagado: Vibra durante un período más largo. Comenzar a grabar de forma independiente: Vibra durante un breve período. Detener la grabación de forma independiente: Vibra dos veces. Habilitar/deshabilitar la reducción de ruido: Vibra durante un breve período. Silenciar/activar el sonido del transmisor: Vibra durante un breve período.
	Indicador LED Cuando está habilitado, el LED de estado de grabación y el LED de estado del sistema del transmisor parpadearán normalmente. Cuando está deshabilitado, ambas luces LED de estado se apagarán.
	Apagado automático del transmisor Cuando está habilitado, el transmisor, cuando no está conectado a ningún dispositivo y sin la grabación independiente activada, se apaga automáticamente después de 15 minutos sin uso.

Ajustes

	Brillo Toca y mueve el control deslizante para ajustar el brillo.
	Idioma Toca para configurar el idioma.
	Fecha/hora Establece la fecha y la hora para el archivo de grabación.
	Restablecimiento de fábrica Toca para restablecer la configuración predeterminada. Esto eliminará todos los ajustes actuales. El receptor se restablecerá a la configuración original de fábrica y se reiniciará.
	Versión Toca para ver el SN, la versión de firmware del receptor y la versión de firmware del transmisor vinculado.
	Información de cumplimiento Ver la información de cumplimiento.

Deslizar hacia arriba: controlar los transmisores
Desliza el dedo hacia arriba en la pantalla de inicio para ver y controlar el estado de la grabación, el estado de silencio y habilitar la cancelación de ruido. Desliza el dedo hacia arriba en el lado izquierdo de la pantalla de inicio para controlar el transmisor 1 y desliza el dedo hacia arriba en el lado derecho de la pantalla de inicio para controlar el transmisor 2.

TX2 REC	Toca para iniciar la grabación independiente. Cuando se muestra , el transmisor está grabando de forma independiente, toca de nuevo para detener la grabación.
	Toca para silenciar el transmisor. Cuando se muestra , el transmisor se ha silenciado. Toca de nuevo para activar el sonido del transmisor.
	Toca para habilitar o deshabilitar la reducción de ruido. Cuando se muestra , la reducción de ruido se ha habilitado. Toca de nuevo para deshabilitar la reducción de ruido.

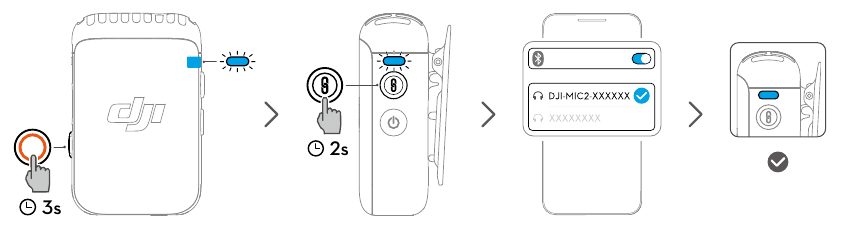

Conexión de un transmisor a un dispositivo Bluetooth

El transmisor se puede conectar a DJI Osmo Pocket 3, teléfonos móviles y otros dispositivos a través de Bluetooth. Tomando como ejemplo la conexión del transmisor a un teléfono móvil, los pasos de funcionamiento son los siguientes:

1. Asegúrese de que el transmisor esté listo para enlazarse a través de Bluetooth después de encenderse. El LED de estado del sistema del transmisor parpadea en verde cuando está listo para enlazarse con el receptor. Mantenga pulsado el botón de grabación del transmisor durante tres segundos para ponerlo en modo de enlace Bluetooth, y el LED de estado del sistema del transmisor parpadeará en azul lentamente.
2. Mantenga pulsado el botón de enlace del transmisor durante dos segundos, el transmisor comenzará a buscar dispositivos Bluetooth cercanos. El LED de estado del sistema del transmisor parpadeará en azul rápidamente.
3. Active el Bluetooth en el dispositivo móvil y seleccione DJI-MIC2-XXXXXX entre los dispositivos Bluetooth buscados para el enlace.
4. Cuando el transmisor se haya enlazado correctamente con el dispositivo móvil a través de Bluetooth, el LED de estado del sistema se iluminará en azul fijo.

• Para la grabación de vídeo a través de la conexión Bluetooth al transmisor, se recomiendan aplicaciones de cámara de terceros, chat de vídeo, conferencia o transmisión en vivo. Asegúrese de que la cámara nativa sea compatible con la entrada de audio Bluetooth.
• Cuando se conecta a un smartphone a través de Bluetooth, las funciones de grabación independiente y reducción de ruido del transmisor no están disponibles.
• El puerto USB-C del transmisor permite la conexión a auriculares de señal digital para escuchar el audio de un teléfono móvil.

Grabación independiente para transmisores

El transmisor admite la grabación independiente y viene con 8 GB de almacenamiento, lo que permite hasta 14 horas de audio sin comprimir de 48 kHz y 24 bits.
Cuando el transmisor está encendido, pulse el botón de grabación para iniciar la grabación independiente y pulse de nuevo para detener la grabación.

Durante la grabación de audio WAV mono de 24 bits, el tiempo total de grabación del transmisor es de aproximadamente 14 horas. Los archivos se dividen automáticamente cada 31 minutos. La grabación se detiene cuando el almacenamiento está lleno. Durante la grabación de audio float de 32 bits, el tiempo total de grabación del transmisor es de aproximadamente 11 horas. Los archivos se dividen automáticamente cada 23 minutos. El audio grabado se puede exportar o eliminar después de conectarse a un ordenador. El almacenamiento interno también se puede formatear a través del receptor.

• El sistema de archivos del transmisor solo es compatible con FAT32 con un tamaño de unidad de asignación que no supere los 16 KB.

Mantenimiento

Cargar la batería

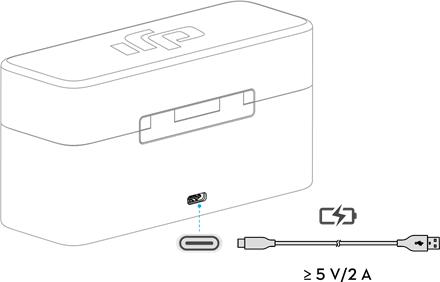

Carga con el estuche de carga del DJI Mic 2
Se recomienda cargar el estuche de carga con un cargador de 5 V/2 A. El estuche de carga tiene una batería integrada con una capacidad de 3250 mAh. Coloca el transmisor y el receptor en el estuche de carga para empezar a cargar. Cuando el estuche de carga está abierto, el receptor muestra el nivel de batería de los tres dispositivos y el tiempo de grabación restante del transmisor. El transmisor y el receptor se encenderán automáticamente una vez que se retiren del estuche de carga.

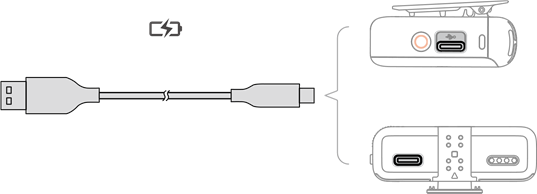

Carga de los transmisores y el receptor
Se recomienda utilizar un adaptador de carga con especificaciones de 5 V/1 A para cargar los transmisores y el receptor a través del cable de carga divisor USB-C del DJI Mic. Se tarda unos 70 minutos en cargar completamente los transmisores y el receptor.

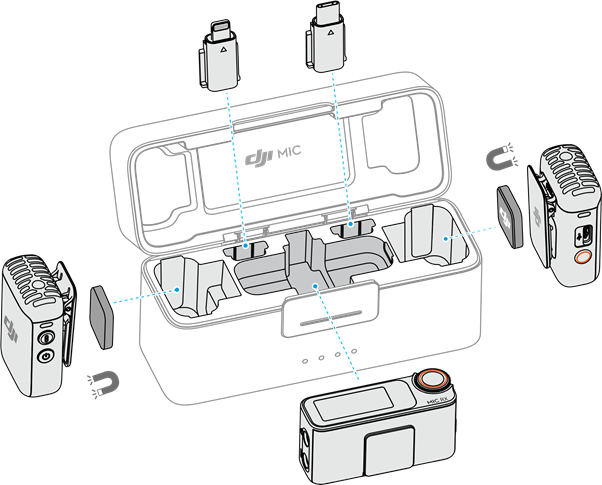

Almacenamiento del DJI Mic 2

El estuche de carga del DJI Mic 2 tiene capacidad para dos transmisores con imanes de clip, dos adaptadores de dispositivos móviles y un receptor. El adaptador de dispositivo móvil también se puede acoplar al receptor y colocarlos juntos.

Actualización del firmware

Cuando haya un nuevo firmware disponible, actualiza el firmware conectando los transmisores y el receptor al ordenador uno a la vez.
Cómo actualizar el firmware:

1. Descarga el firmware en la página del producto en www.dji.com/mic-2/downloads.
2. Conecta un transmisor o el receptor al ordenador mediante el cable USB-C suministrado. Al conectar a un ordenador, el receptor debe estar apagado, y el transmisor puede estar encendido o apagado.
3. Coloca el paquete de actualización de firmware descargado, el archivo package.bin, en los directorios raíz del transmisor o del receptor.
4. Después de desconectar del ordenador, el receptor comenzará a actualizarse automáticamente. El transmisor debe estar encendido para comenzar a actualizarse automáticamente. El LED de estado del sistema parpadeará en rojo y verde alternativamente durante el proceso de actualización.
5. Una vez que se complete la actualización, la versión del firmware se puede ver en el receptor para confirmar que se ha actualizado correctamente al firmware más reciente.

Si la actualización del firmware falla, vuelve a descargar el firmware, reinicia el receptor o el transmisor y repite los pasos anteriores. Una vez que se complete la actualización del firmware, comprueba la versión del firmware en el receptor para asegurarte de que el firmware se ha actualizado correctamente.

• Si el firmware del transmisor no se actualiza automáticamente después de encenderlo, desactiva Auto Record (Grabación automática) en la pantalla táctil del receptor después de conectar el transmisor al receptor.

Accesorios (no incluidos)

DJI Lavalier Mic
El transmisor del DJI Mic 2 cuenta con una entrada TRS de 3,5 mm para su uso con micrófonos de solapa DJI.

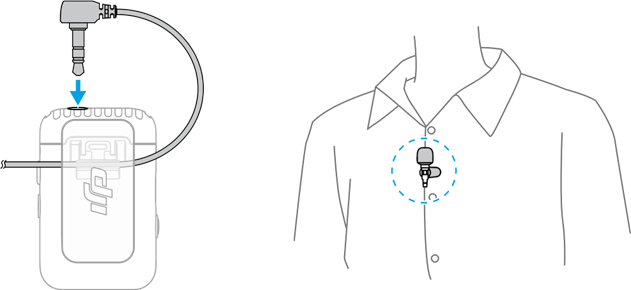

Inserta el conector de 3,5 mm del micrófono de solapa DJI en el puerto de entrada de 3,5 mm cuando esté en uso. El micrófono incorporado del transmisor no estará disponible y el micrófono de solapa DJI se utilizará como entrada de audio.

Al conectar el micrófono de solapa, sujétalo al cuello o a la parte delantera de la camisa, y asegúrate de que la parte superior del micrófono de solapa esté a 15-20 cm de la boca. Se recomienda asegurar el cable del micrófono al interior de la ropa para asegurarse de que el micrófono se mantenga en su sitio.

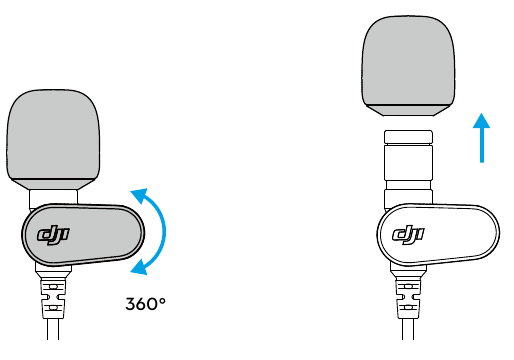

• El micrófono de solapa se puede girar 360°, lo que permite colocar el clip de cuello de forma flexible en la ropa.
• El paravientos del micrófono de solapa se puede quitar para que el micrófono sea menos visible.

Especificaciones

[1] Probado cuando ambos TX están conectados al RX sin grabar clips de copia de seguridad internamente, y el RX está conectado a una cámara a través de un cable de audio de cámara (TRS de 3,5 mm).
[2] Medido en un entorno exterior sin obstáculos ni interferencias.
