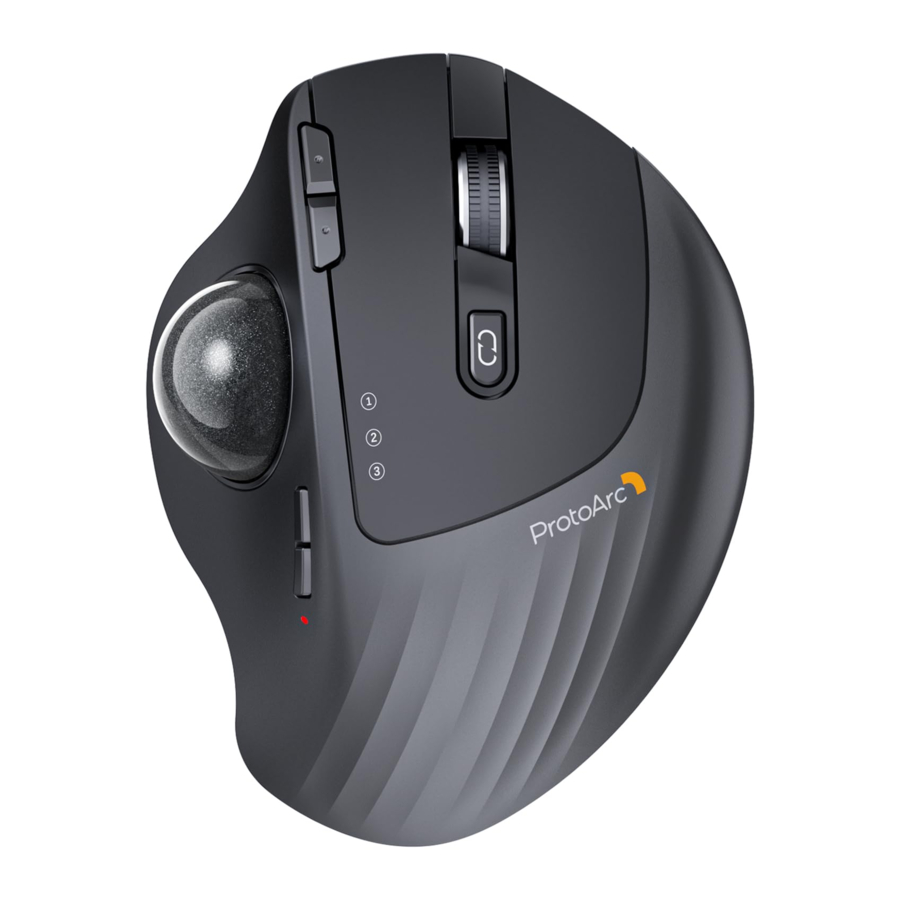

Manual de ProtoArc EM01

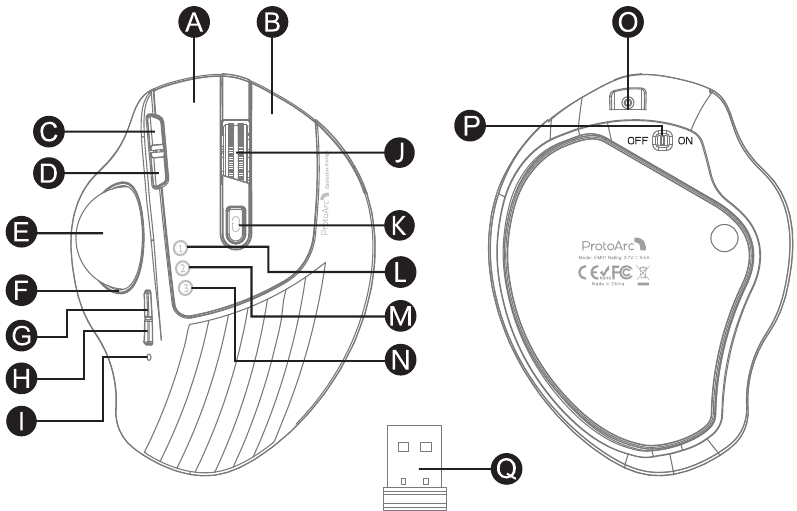

Características del producto

1. Botón izquierdo
2. Botón derecho
3. Botón de avance
4. Botón de retroceso
5. Trackball
6. Luz de borde LED
7. Botón de interruptor de luz
8. Botón DPI
9. Indicador de carga/DPI
10. Rueda de desplazamiento
11. Botón de cambio de dispositivo
12. Indicador de 2,4G
13. Indicador inalámbrico 1
14. Indicador inalámbrico 2
15. Puerto de carga TYPE-C
16. Interruptor de alimentación
17. Receptor USB

Botón del interruptor de luz: Pulse ligeramente para cambiar las luces, pulse prolongadamente durante tres segundos para apagar el efecto de luz.
Modo de luz:

1. Modo Streamer (predeterminado)
2. Modo de respiración
3. Modo de respiración de color mixto
4. Modo neón

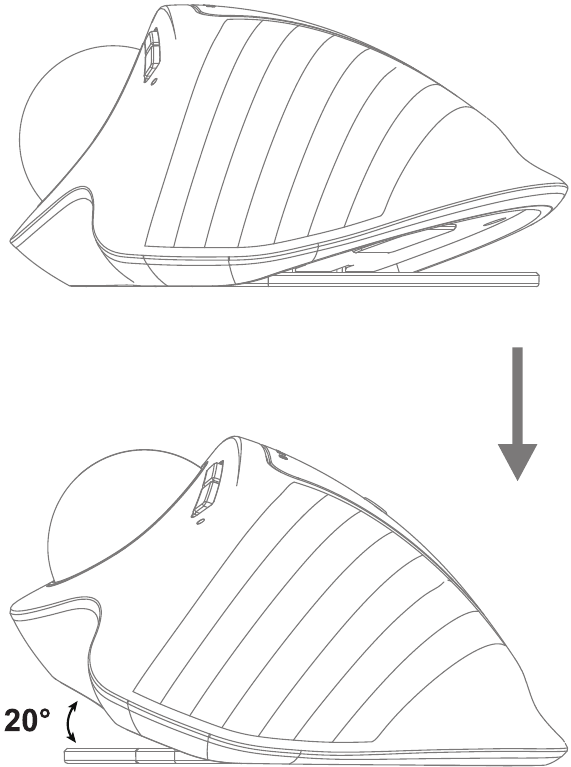

Ángulo de agarre del ratón ajustable

Conexión USB de 2,4 G

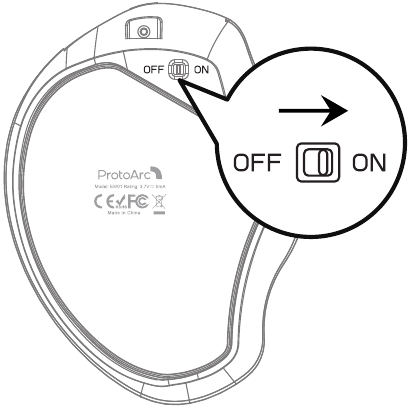

1. Encienda el interruptor de alimentación a ON (encendido).

2. Saque el receptor.

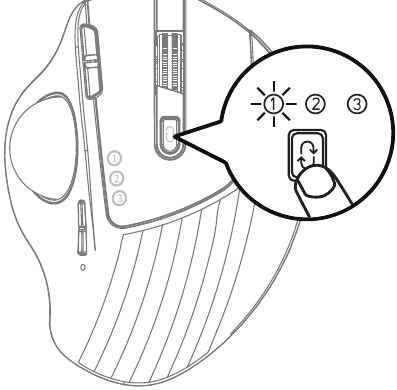

3. Pulse el botón de cambio de modo hasta que la luz blanca esté encendida y entre en el modo 2,4 G.

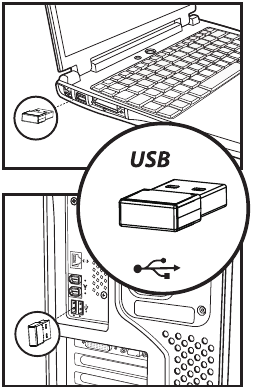

4. Inserte el receptor USB en el puerto USB de su ordenador.


Conexión Bluetooth

1. Encienda el interruptor de alimentación a ON (encendido).

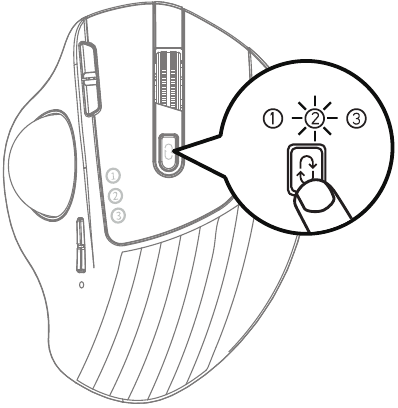

2. Pulse el botón de cambio de modo y cambie al modo o . La luz blanca parpadea lentamente.

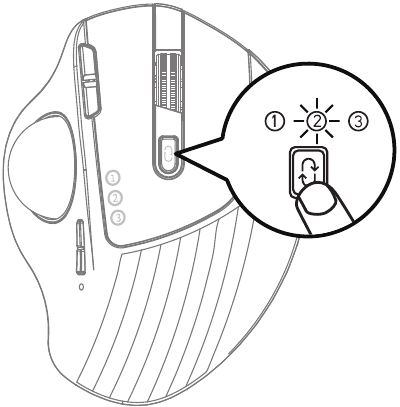

3. Mantenga pulsado el botón de cambio de modo durante 3~5 segundos hasta que la luz blanca parpadee rápidamente; entonces, el ratón entrará en el modo de emparejamiento Bluetooth.

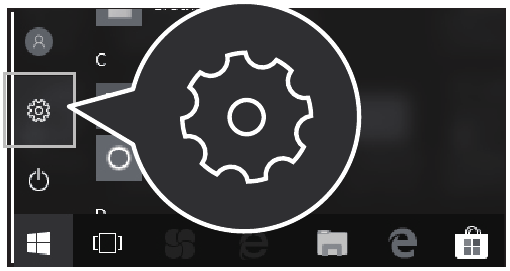

Sistema Windows 10

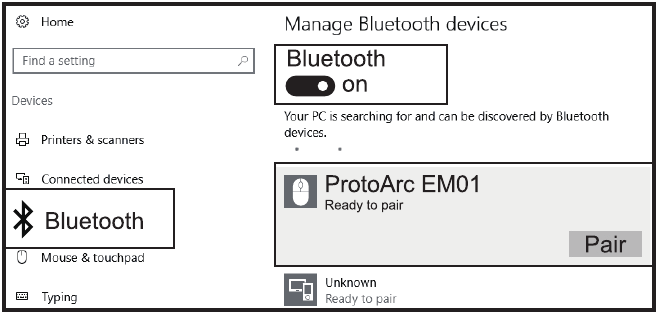

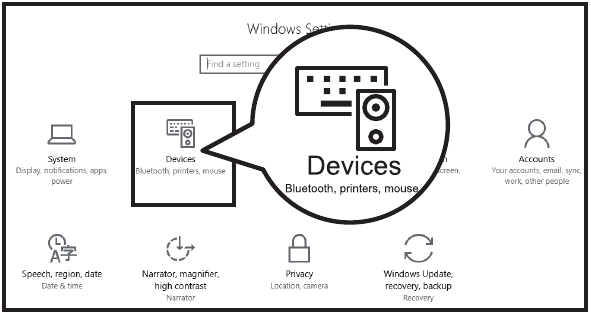

4. Haga clic en "Bluetooth device" (Dispositivo Bluetooth)

5. Haga clic en "Add or remove a Bluetooth device" (Añadir o quitar un dispositivo Bluetooth)

6. Su ordenador buscará automáticamente "ProtoArc EM01" y, a continuación, haga clic en "pair" (emparejar)

7. "ProtoArc EM01" está conectado y se puede utilizar normalmente


Sistema Mac OS

Complete el paso 123 de la instalación del modo Bluetooth antes de emparejar.

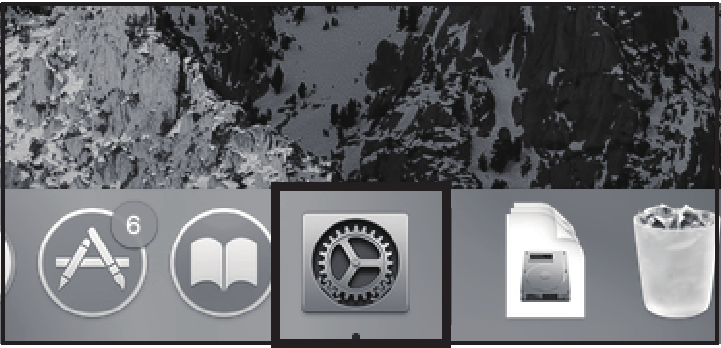

4. Haga clic en "System Preferences" (Preferencias del sistema) en Mac

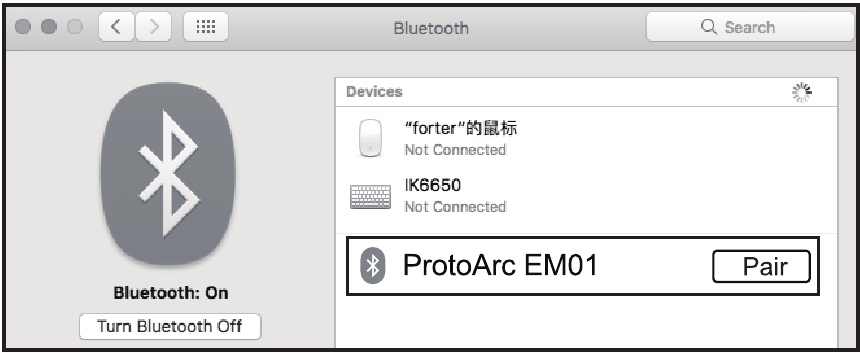

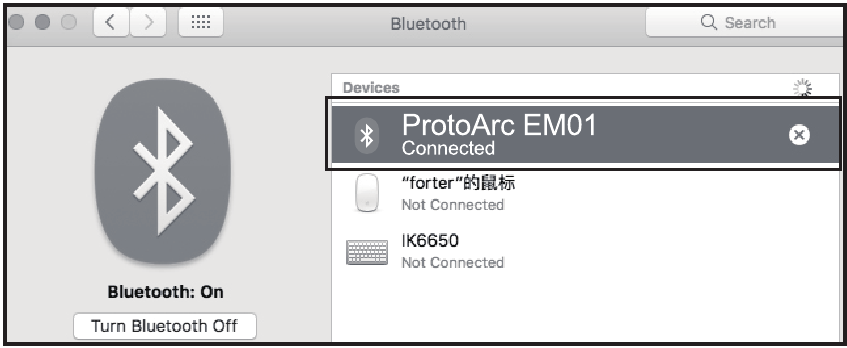

5. Haga clic en "Bluetooth" en "System Preferences" (Preferencias del sistema)

6. Su ordenador encontrará automáticamente "ProtoArc EM01", a continuación, haga clic en "pair" (emparejar), y podrá utilizarlo después de la instalación.


Sistema iOS

Solo el sistema superior a iOS 13 admite la función de ratón.
Complete el paso 123 de la instalación del modo Bluetooth antes de emparejar.

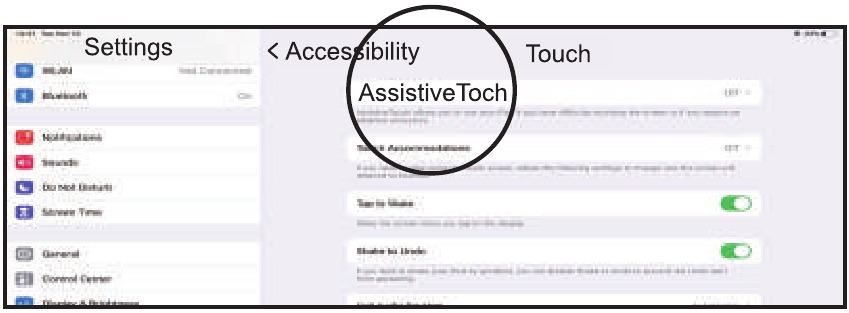

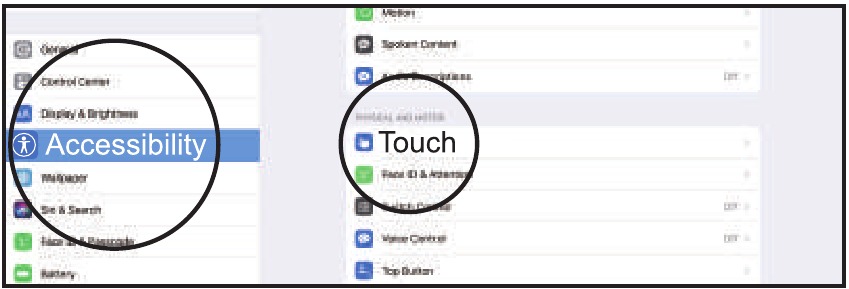

4. Haga clic en Ajustes en su dispositivo y, a continuación, active Accesibilidad

5. Haga clic en Tocar

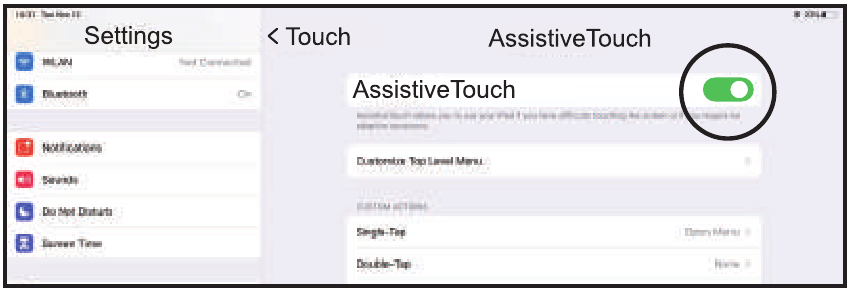

6. Active Assistive Touch

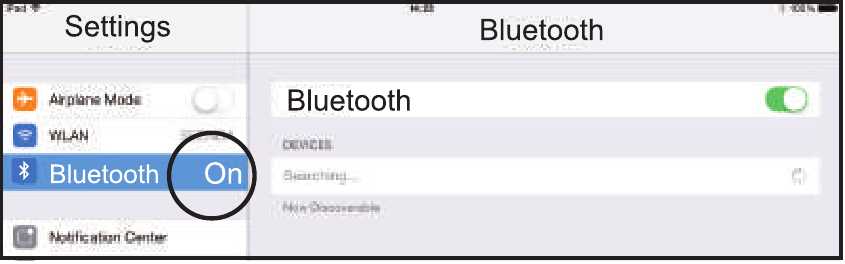

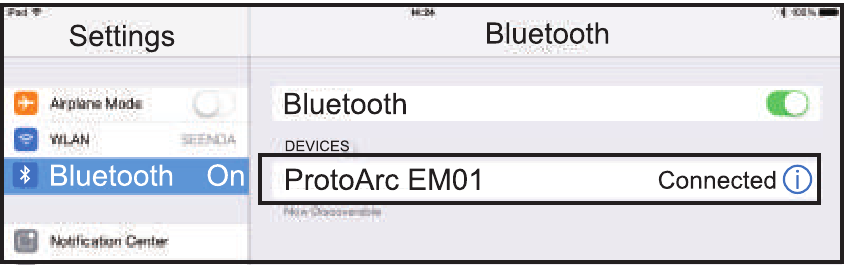

7. Haga clic en Ajustes en el dispositivo y, a continuación, active Bluetooth

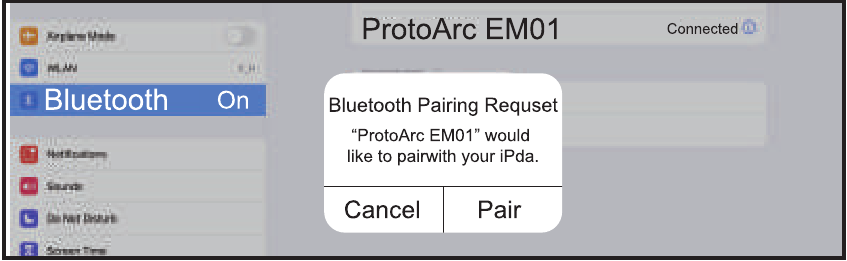

8. Su ordenador encontrará automáticamente "ProtoArc EM01", a continuación, haga clic en "Pair" (Emparejar) para completar el emparejamiento

9. "ProtoArc EM01" está conectado y se puede utilizar normalmente


Sistema Android

Complete el paso 123 de la instalación del modo Bluetooth antes de emparejar.

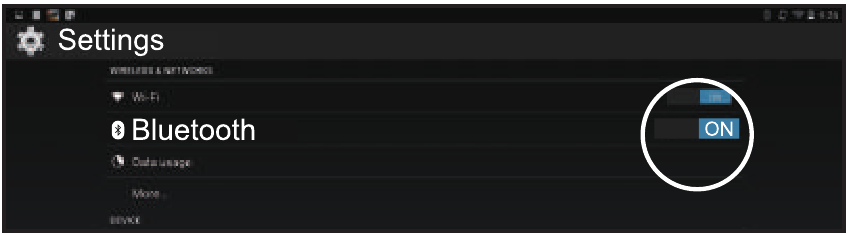

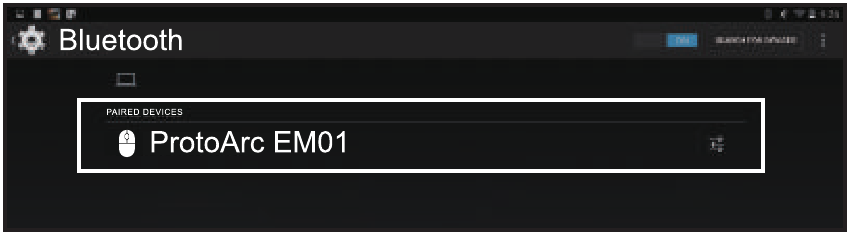

4. Haga clic en Ajustes en el dispositivo y, a continuación, active Bluetooth

5. Su ordenador encontrará automáticamente "ProtoArc EM01", a continuación, haga clic en "pair" (emparejar) para completar el emparejamiento.

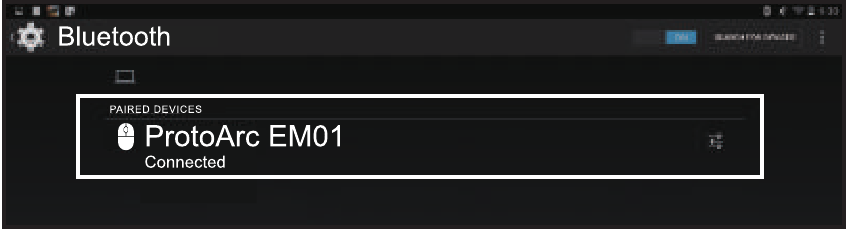

6. "ProtoArc EM01" está conectado y se puede utilizar normalmente

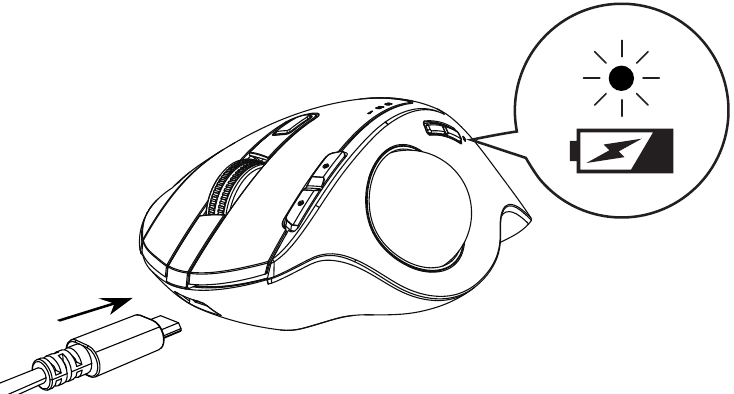

Guía de la función de carga

Cuando la alimentación es insuficiente, el indicador de carga y el indicador de canal correspondiente parpadean hasta que se apaga. Conecte la fuente de alimentación para cargarla a tiempo y utilice el cable USB para conectar el puerto de carga TYPE-C.

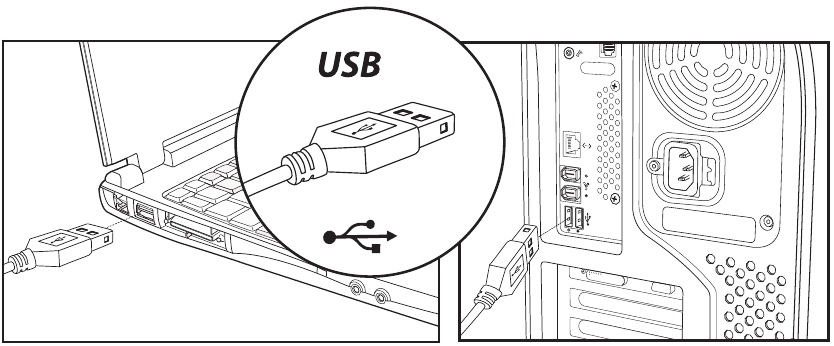

Conecte el cable de carga al puerto USB del ordenador, el indicador de carga está siempre encendido durante la carga, el tiempo de carga es de aproximadamente 1-3,5 horas y la luz indicadora se apaga cuando la carga se completa.

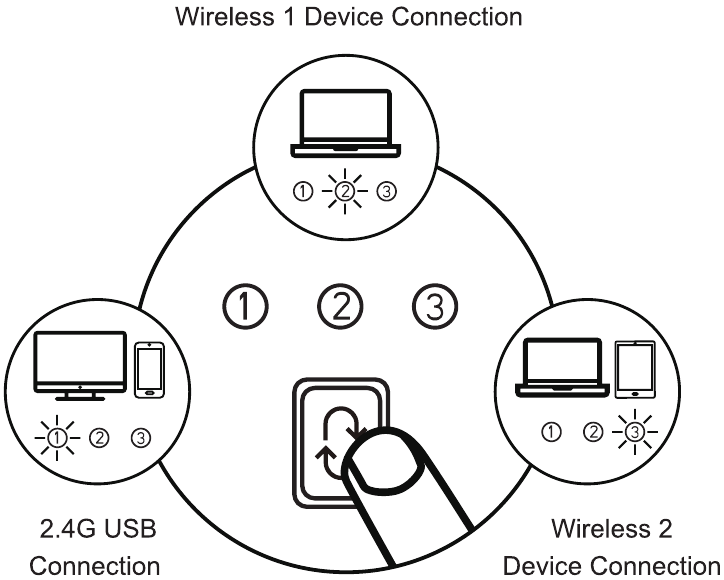

Cómo cambiar el modo de conexión

Después de conectar el modo BTI, BT2 y 2 4G USB, pulse el botón de cambio de modo en la parte superior del ratón para cambiar entre varios dispositivos.

Pulse el botón de cambio de modo en la parte superior del ratón para cambiar entre 3 dispositivos

Parámetros de datos

Parámetro básico:
Chip: Nordic NRF51802W
Tecnología de detección de movimiento: Óptico
Capacidad de la batería de litio: 900mA
DPI: 1000-1600-2400
Vida útil del clic: 3 millones+
Dimensión: 133* 101*51mm
Peso: 190g

Parámetros de transmisión Bluetooth:
Distancia de transmisión: 10m
Tensión de trabajo: 3.7V
Corriente de trabajo: 4mA
Tasa de reacción: 125Hz
Requisitos del sistema:
Dispositivo habilitado para Bluetooth
Windows 8, Windows 10 o versión superior
Mac OS x 10.10 o versión superior
Android 4.3 o versión superior

Parámetros de transmisión de 2,4 G:
Distancia de transmisión: 20m
Tensión de trabajo: 3.7 V
Corriente de trabajo: 5.5mA
Tasa de reacción: 250Hz
Requisitos del sistema:
Un puerto USB disponible
Windows XR Windows 7, Windows 8, Windows 10 o versión superior Mac OS x 10.10 o versión superior

Qué hay en el paquete

• 1 x Ratón inalámbrico
• 1 x Receptor USB
• 1 x Cable de carga tipo C
• 1 x Manual de usuario
