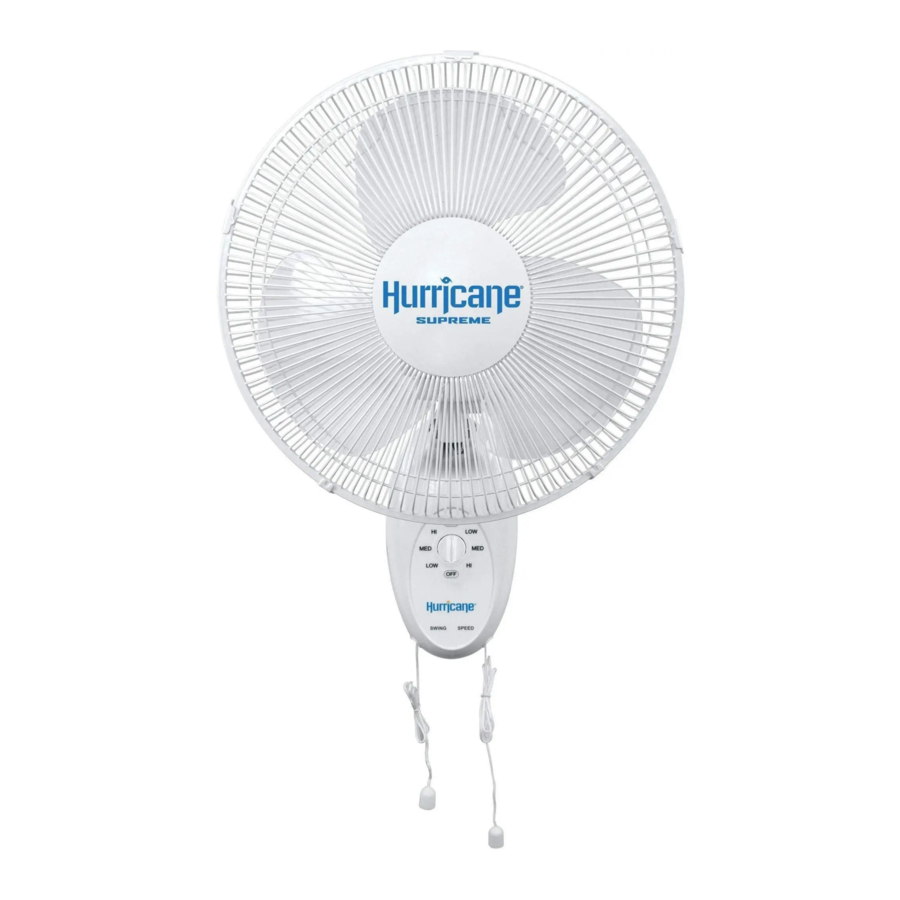

Manual del Hurricane Supreme

REGLAS PARA LA OPERACIÓN SEGURA

Lea atentamente las reglas para una operación segura y las instrucciones.

1. Nunca introduzca los dedos, lápices o cualquier otro objeto a través de la rejilla cuando el ventilador esté en funcionamiento.
2. Desconecte el ventilador cuando lo traslade de un lugar a otro.
3. Desconecte el ventilador cuando retire las rejillas para limpiarlas.
4. Asegúrese de que el ventilador esté sobre una superficie estable cuando esté en funcionamiento para evitar que se vuelque.
5.
   NO utilice el ventilador en la ventana. La lluvia puede crear un peligro eléctrico.
6. Asegúrese de que el ventilador esté apagado de la red eléctrica antes de quitar la rejilla.

Las reglas sobre el cable y el enchufe.

1. Este producto emplea protección contra sobrecarga (fusible). Un fusible quemado indica una situación de sobrecarga o cortocircuito. Si el fusible se funde, desenchufe el producto de la toma de corriente. Reemplace el fusible según las instrucciones de servicio del usuario (siga la marca del producto para conocer la clasificación correcta del fusible) y revise los productos. Si el fusible de reemplazo se funde, puede haber un cortocircuito y el producto debe desecharse o devolverse a un centro de servicio autorizado para su examen y/o reparación.
2. No opere ningún ventilador con un cable o enchufe dañado. Deseche el ventilador o devuélvalo a un centro de servicio autorizado para su examen y/o reparación.
3. No pase el cable por debajo de alfombras. No cubra el cable con tapetes, alfombras de pasillo o cubiertas similares. No pase el cable por debajo de muebles o electrodomésticos. Coloque el cable lejos del área de tránsito y donde no se pueda tropezar con él.

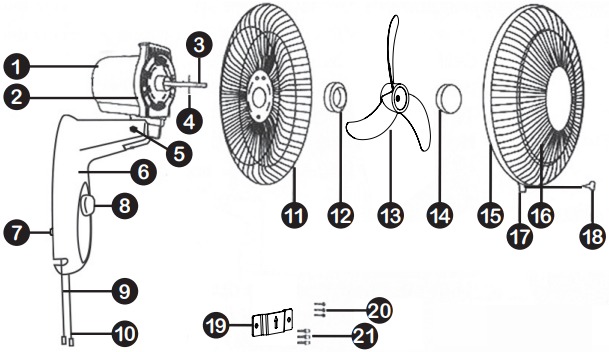

COMPONENTES

1. Cubierta trasera del motor
2. Cubierta frontal del motor
3. Eje del motor
4. Pasador del rotor
5. Tornillo giratorio
6. Cubierta de la base
7. Pata
8. Dial de 3 velocidades
9. Tirador del interruptor de velocidad
10. Tirador del interruptor de oscilación
11. Protector trasero
12. Bloqueo del protector
13. Aspa del ventilador
14. Tapa de la aspa
15. Anillo protector
16. Protector frontal
17. Clip protector
18. Tornillo del clip protector
19. Plancha para colgar
20. Tornillo de la plancha para colgar
21. Espárrago

MONTAJE

Siga atentamente estas instrucciones de montaje.

1. Montaje del protector trasero

   • Gire la tapa de la aspa en el sentido de las agujas del reloj y retírela. Gire el bloqueo del protector en sentido antihorario y retírelo.
   • Instale el protector trasero alineándolo con los tres postes de la cubierta frontal del motor.
   • Asegure el protector trasero con el bloqueo del protector.
2. Montaje de la aspa del ventilador

   • Deslice la aspa del ventilador en el eje del motor. Gire la aspa del ventilador hacia abajo sobre el tope del eje.
   • Gire la tapa de la aspa en sentido antihorario sobre el eje del motor para fijar la aspa del ventilador de forma segura.
3. Montaje del protector frontal

   • Alinee el protector frontal sobre el protector trasero. Deslice el anillo protector sobre el protector frontal y el protector trasero.
   • Apriete el tornillo del clip protector en el anillo protector para asegurar el protector frontal y el protector trasero juntos.
4. Instalación de la plancha para colgar

   • Busque dónde está el espárrago en la pared y taladre los orificios.
   • Fije la plancha para colgar de forma segura a la pared con los tornillos suministrados.
   • NOTA: Para paredes de cemento, póngase en contacto con su ferretería local para obtener un sujetador adecuado.
5. Instalación del ventilador

   • Cuelgue el ventilador en la pared deslizando la percha metálica en la parte posterior del ventilador hacia abajo sobre la plancha para colgar.

CÓMO QUITAR EL PROTECTOR FRONTAL

• Afloje el tornillo del clip protector.
• Tire con cuidado del anillo protector y del protector frontal para acceder a la aspa del ventilador.

CARACTERÍSTICAS DE FUNCIONAMIENTO

Este ventilador tiene 3 velocidades.

Tire del cable de velocidad para cambiar las velocidades y apagarlo.

El ventilador se puede inclinar hacia arriba o hacia abajo de forma gradual.

Tire del cable de oscilación una vez para la oscilación.
Tire del cable de oscilación de nuevo para detener la oscilación.

PRECAUCIONES ESPECIALES

Asegúrese de que el voltaje de la toma de corriente cumpla con las especificaciones del ventilador.

Para evitar descargas, asegúrese de que sus manos estén secas antes de desenchufar o enchufar el enchufe.

No doble ni tire del cable de alimentación con fuerza. Revise el enchufe y el cable de alimentación para ver si están dañados antes de usarlo.

No utilice el ventilador antes de que esté completamente ensamblado.

No coloque el ventilador en contacto con cortinas o donde el ventilador no pueda funcionar correctamente.

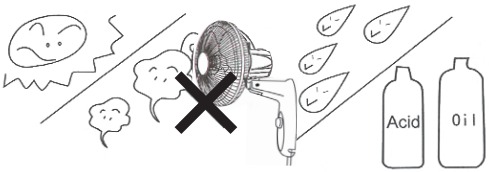

No utilice el ventilador en un entorno con una temperatura superior a 40 °C (104 °F). El ventilador puede sobrecalentarse y no funcionar correctamente.

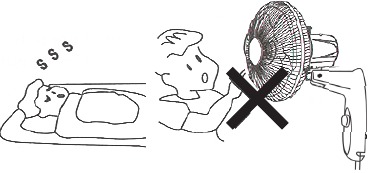

No deje a los niños sin supervisión con el ventilador y no permita que el ventilador sople directamente sobre nadie durante demasiado tiempo.

No rocíe insecticida, ningún tipo de resina o pintura en el ventilador, ya que podría dañarlo.

INSTRUCCIONES DE SERVICIO PARA EL USUARIO

1. Sujete el enchufe y retírelo del receptáculo u otro dispositivo de salida. NO desenchufe tirando del cable.
2. Abra la tapa del fusible. Deslice para abrir la tapa de acceso al fusible en la parte superior del enchufe de fijación hacia las cuchillas.

3. Retire el fusible con cuidado. Inserte la punta de su herramienta en la ranura del fusible (cerca del terminal), luego haga palanca en el fusible de forma gradual y lenta, pero sin excederse. Si el fusible se siente apretado, puede intentar nuevamente hacer palanca con cuidado poco a poco. Una vez que un lado del fusible ha sido levantado, puede quitar el fusible por completo.
4. Riesgo de incendio. Reemplace el fusible solo con un fusible de 2,5 amperios, 125 voltios.
5. Cierre la tapa del fusible. Deslice la tapa de acceso al fusible en la parte superior del enchufe hasta que esté cerrada.
6. Riesgo de incendio. NO reemplace el enchufe de fijación. Contiene un dispositivo de seguridad (fusible) que no debe retirarse. Deseche el producto si el enchufe de fijación está dañado.

Nota:

1. Cuando reemplace el fusible, no opere repentinamente ni se exceda, de lo contrario, el producto podría dañarse o causar un accidente.
2. Si el enchufe no entra fácilmente en la toma de corriente, asegúrese de que el enchufe esté girado de la manera correcta.

MANTENIMIENTO Y ALMACENAMIENTO

• Limpie el cuerpo del ventilador y la aspa del ventilador para evitar la decoloración.
• Utilice un detergente no abrasivo y un paño suave para la limpieza.
• NO sumerja el ventilador en agua y nunca permita que el agua gotee dentro de la carcasa del motor.
• NO utilice disolvente de gasolina u otros productos químicos para limpiar el ventilador.
• Para el almacenamiento, limpie el ventilador cuidadosamente como se indica y guárdelo en su caja original. Guarde el ventilador en un lugar limpio y seco.

RESOLUCIÓN DE PROBLEMAS

NO utilice el ventilador si el cable de alimentación está dañado. Póngase en contacto con el centro de servicio para obtener instrucciones de reparación.

ADVERTENCIA

1. Este electrodoméstico tiene un enchufe polarizado (una clavija es más ancha que la otra). Para reducir el riesgo de descarga eléctrica, este enchufe está diseñado para encajar en una toma de corriente polarizada de una sola manera. Si el enchufe no encaja completamente en la toma de corriente, invierta el enchufe. Si aún no encaja, póngase en contacto con un electricista cualificado. NO intente anular esta característica de seguridad.
2.
   Para reducir el riesgo de incendio o descarga eléctrica, NO utilice el ventilador con ningún dispositivo de control de velocidad de estado sólido.
