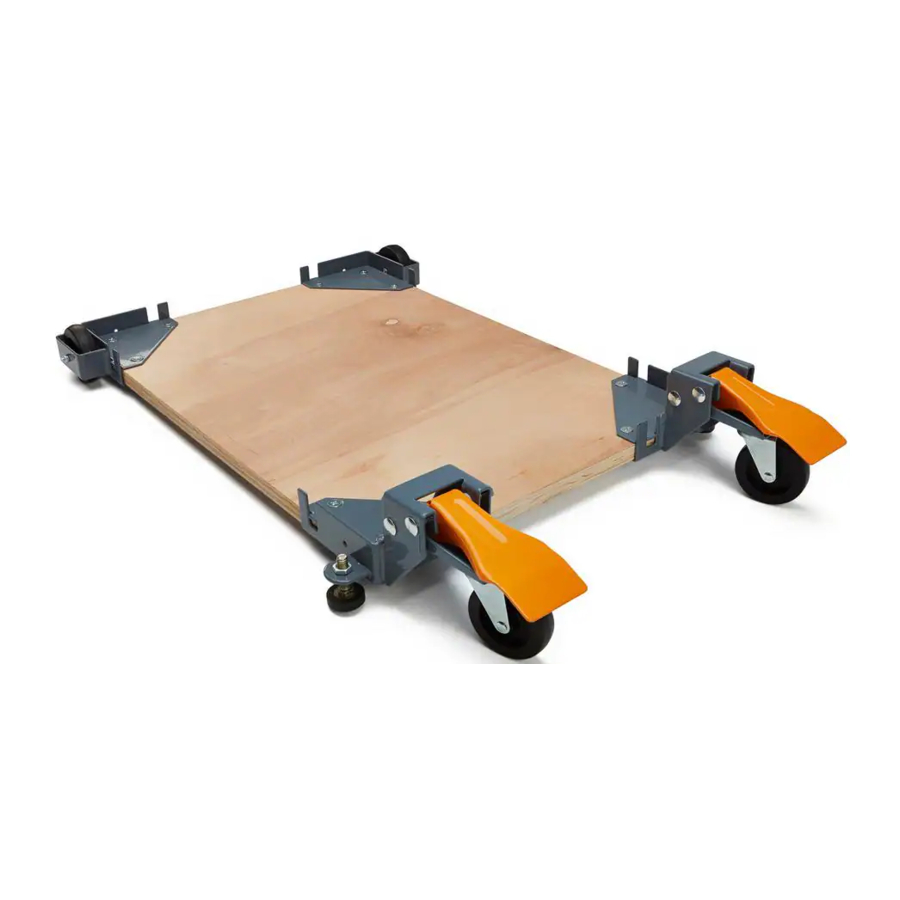

Manual de bora PM-1100

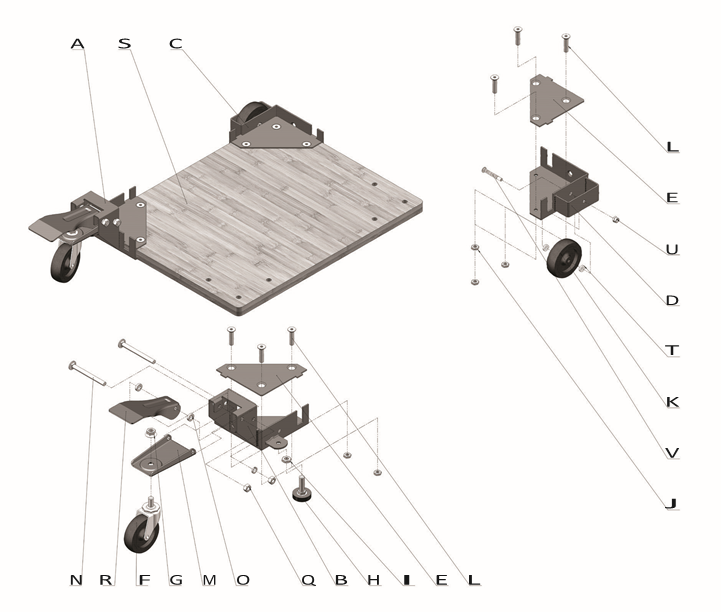

Piezas

Figura 1

Cualquier herramienta eléctrica debe estar atornillada de forma segura al soporte antes de su uso.

Lea atentamente el manual del propietario y familiarícese completamente con el funcionamiento correcto y seguro de cada herramienta eléctrica antes de usarla.
El incumplimiento de estas normas puede provocar lesiones personales graves.

Instrucciones de montaje

Herramientas necesarias: Llave ajustable, cinta métrica, taladro, broca de ½" (13 mm) y un destornillador Philips

1. Desembale e identifique todos los componentes y el hardware. Asegúrese de que no falten piezas y de que no haya daños durante el envío.
   Nota: Lea atentamente las instrucciones antes de continuar.
2. Montar las esquinas delanteras:
   1. Enrosque la pata de deslizamiento de goma H en el soporte, luego enrosque la tuerca de bloqueo en la parte superior

   2. Fije la rueda F a la placa giratoria M.
   3. Instale la placa giratoria usando el perno de carrocería M8-85 N y la tuerca G. Apriete.

   4. Instale la palanca de pie R usando el perno de carrocería M8-85 N, las arandelas de nailon O y la tuerca Q.

   5. Instale la palanca de pie R usando el perno de carrocería M8-85 N, las arandelas de nailon O y la tuerca Q.

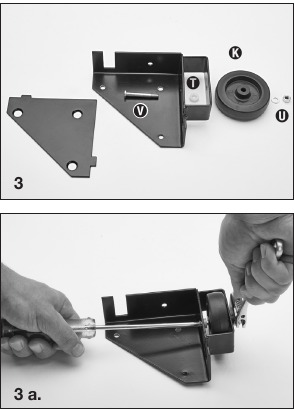

3. Montar las esquinas traseras, a la derecha están los componentes que necesitará:
   1. Instale la rueda trasera K usando el perno del eje M6-45 V, el buje de rueda de nailon T y la tuerca de seguridad M6 U.

4. Mida cuidadosamente la huella de su máquina (o lo que esté movilizando) y agregue aproximadamente 1" a la dimensión. (1" permite el espacio libre para los sujetadores).
5. Revise los ejemplos de montaje que se muestran a continuación para ayudarlo a determinar la colocación de la rueda fija, la rueda giratoria y el nivelador. Como estos son solo ejemplos, debe determinar qué se adapta mejor a los requisitos de estabilidad de su máquina en particular.
   Apriete todo el hardware de forma segura

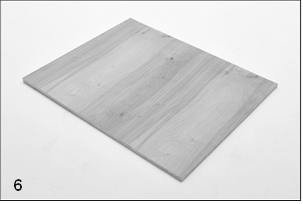

6. Corte la madera contrachapada que está utilizando al tamaño adecuado.

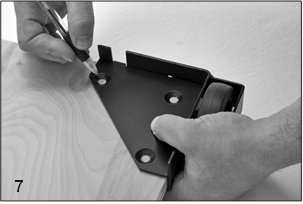

7. Ahora deberá fijar las esquinas a la madera contrachapada, comience marcando los orificios utilizando las placas de esquina como plantilla.

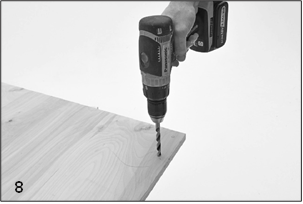

8. Taladre los orificios con una broca de ½" (13 mm), es una buena idea verificar que los orificios estén alineados con la placa antes de taladrar cada orificio.

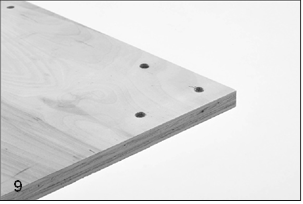

9. Cada esquina ahora debería verse así.

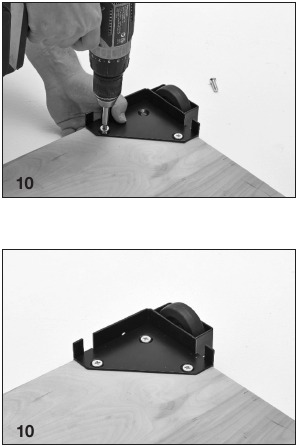

10. Fije las esquinas en las posiciones correctas con el destornillador Philips, no apriete los pernos hasta que los tres tornillos de máquina estén parcialmente enroscados en la placa inferior.

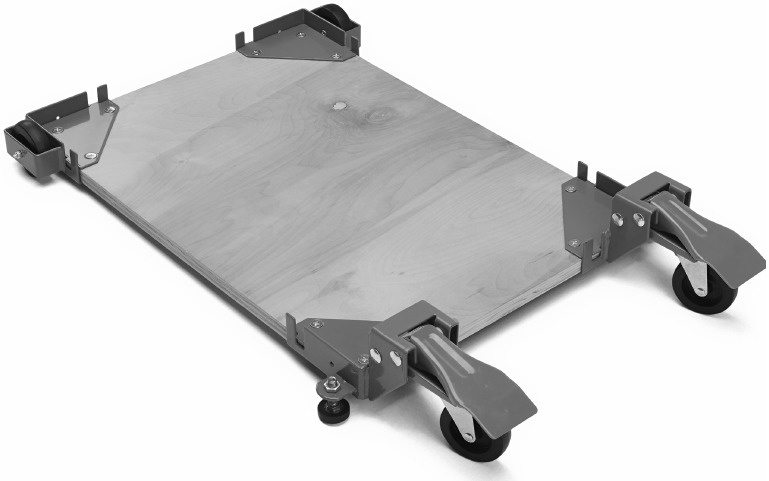

11. ¡Enhorabuena! Ha completado con éxito el montaje de la base móvil PM-1100.

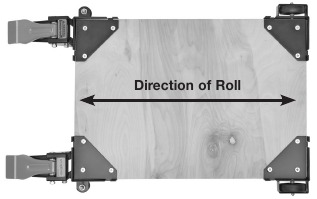

Ejemplos de montaje

Asegúrese de seguir las instrucciones de seguridad y montaje. Tenga en cuenta el funcionamiento real de su máquina y el efecto que tiene en la estabilidad general.

Una base larga y estrecha, como en una ensambladora, se beneficiaría de esta disposición. La mayoría de las máquinas se pueden organizar según la conveniencia del usuario.

Una base corta y estrecha, como la que se encuentra en un taladro de banco o una sierra de cinta, puede beneficiarse de esta disposición. Debido a la rotación giratoria, la base puede quedar fuera de nivel. Gire la rueda giratoria lejos de la base para corregir.

Instrucciones generales de seguridad para herramientas eléctricas

El uso de herramientas eléctricas de cualquier tipo puede ser peligroso si no se siguen los procedimientos de operación seguros. Reconocer los peligros de cada herramienta y usarlos con respeto y precaución limitará considerablemente la posibilidad de lesiones personales. Sin embargo, si se ignoran las precauciones de seguridad, es probable que se produzcan lesiones personales. Utilice siempre el sentido común: su seguridad personal es su responsabilidad.

1. Conozca su herramienta eléctrica. Lea y comprenda el Manual del operador y observe las advertencias y las etiquetas de instrucciones adheridas a la herramienta.
2. Conecte a tierra correctamente todas las herramientas.
3. Mantenga los protectores en su lugar.
4. Retire las llaves de ajuste y las llaves inglesas.
5. Mantenga el área de trabajo limpia y seca.
6. Mantenga alejados a los niños.
7. Nunca deje máquinas/herramientas en funcionamiento sin supervisión.
8. Desconecte las herramientas del servicio.
9. Utilice las herramientas correctas para el trabajo.
10. Nunca fuerce una herramienta.
11. Use ropa de seguridad.
12. Use gafas/gafas de seguridad.
13. Nunca se pare ni se siente sobre las herramientas.
14. Reemplace los componentes dañados inmediatamente.
15. Asegúrese de que su plataforma de trabajo sea lo suficientemente resistente como para realizar el trabajo específico en cuestión.
16. Ancle correctamente las herramientas eléctricas a los soportes de trabajo.
17. Utilice la hoja correcta para el trabajo que se está realizando.
18. Piense en la seguridad. La seguridad es una combinación de conciencia del operador, sentido común y estado de alerta en todo momento.

Instrucciones de seguridad para bases móviles

1. Tenga cuidado al moverse para limitar cualquier punto de pellizco de los dedos.
2. Coloque la base sobre una superficie nivelada y ajuste los niveladores antes de colocar la máquina en posición. Esto debería evitar que la máquina se balancee, mientras la prueba para determinar su estabilidad.
3. Pruebe la estabilidad tanto en la posición de arriba (sobre las ruedas) como en la de abajo. Tenga cuidado al probar la estabilidad de las máquinas pesadas en la parte superior (taladros de banco, sierras de cinta, etc.).
4. Desenchufe cualquier herramienta eléctrica antes de mover o reposicionar su herramienta.
5. Siempre pruebe su configuración para determinar su estabilidad y seguridad después de reposicionar.
6. Se debe tener cuidado al planificar la orientación de la máquina sobre la base móvil universal. Transferir el peso de los niveladores a las ruedas hará que la máquina se incline 1/2" (13 mm) hacia las ruedas fijas. Al colocar herramientas pesadas en la parte superior, como un taladro de banco o una sierra de cinta, aproveche el centro de gravedad y colóquelas de manera que permanezcan estables mientras están sobre las ruedas.
7. Nunca use su máquina sin activar los bloqueos de piso y los bloqueos de pie. Siempre baje la máquina sobre los niveladores antideslizantes antes de operar.
8. Al moverse, siempre empuje la base, no la máquina.
