AOFAR AF-4580 - Manual del compás

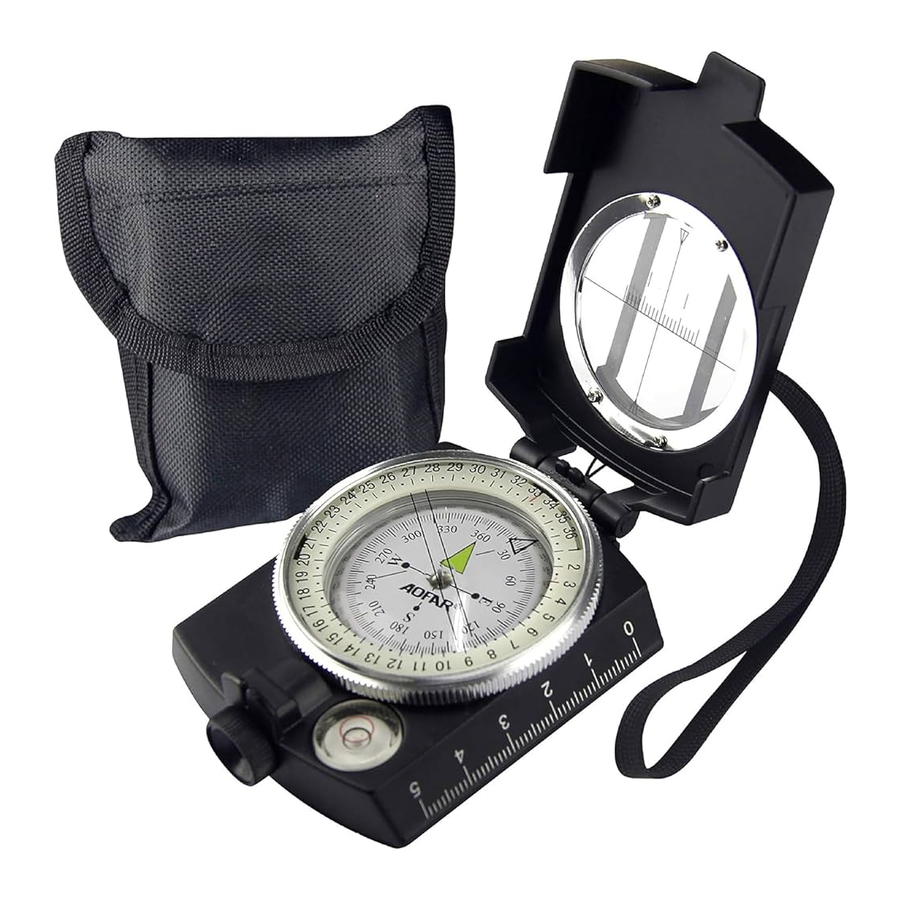

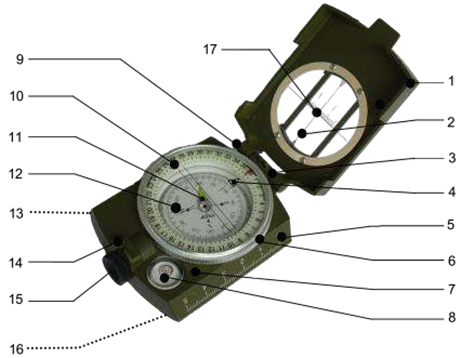

NOMBRE DE LOS COMPONENTES

1. Tapa
2. Ventana con línea de puntería
3. Bisagra
4. Flecha n.º 1
5. Escala (regla en centímetros en el lado opuesto)
6. Bisel giratorio de 360°
7. Zinc fundido a presión de alta resistencia
8. Nivel de burbuja
9. Anillo de sujeción
10. Círculo luminiscente (punto de la punta fijo)
11. Flecha luminiscente n.º 2
12. Tarjeta de la brújula de 360° (cápsula termoelástica llena de líquido con esfera flotante)
13. Conexión para trípode
14. Punto de puntería
15. Lente de avistamiento con dioptría ajustable
16. Tabla de conversión: ángulo/gradiente/distancia
17. Muescas de medición de la distancia

Especificaciones del producto

1. Modelo: AF-4580
2. Color: Verde militar
3. Tamaño: 85x63x30 mm
4. Diámetro de la esfera: 53 mm
5. Peso: 190 g
6. Material: Aleación de zinc
7. Resistente al agua: Sí
8. Luminiscente: Sí

El compás consta de una carcasa de aleación de zinc y una tapa de metal (1) con una ventana de cristal con la línea de puntería grabada. La ventana está unida a la carcasa del compás mediante un soporte vertical de resorte que permite un movimiento vertical de aproximadamente 3 mm mediante el tornillo.

La ventana (2) está montada en la tapa (1) con una bisagra robusta que puede girarse 180°. Esto permite que la ventana se coloque en la posición de lectura y se pliegue hacia atrás después de su uso.

El compás está provisto de un nivel de burbuja integrado (8).

Se puede atornillar a un trípode (en la parte posterior), lo que significa que a menudo se enrosca en la base y sirve como teodolito para realizar estudios sencillos del terreno.

Este sistema de lentes (15), provisto de una línea de índice integrada y una excelente lupa, permite una lectura extremadamente precisa. Los problemas causados inevitablemente por la lectura en espejo y los posibles errores de paralaje se eliminan mediante la lectura prismática.

La excelente amortiguación del sistema de la esfera garantiza una lectura rápida y precisa hasta la fracción de un grado.

Consejos de uso

Mueva la tapa (1), ajústela hacia arriba o hacia abajo hasta que el punto de puntería (14), la línea de puntería (2) y el objeto estén en línea recta. Mientras lo hace, mantenga el compás exactamente horizontal utilizando el nivel de burbuja integrado (8).

Al manipular hábilmente el compás, la línea de armamento (2) se corresponde con el punto de puntería (14), lo que garantiza que los ojos, la esfera del compás y el objeto estén al mismo nivel, lo que se traduce en la máxima precisión. Este método permite leer la fracción de un grado angular.

Ajuste la posición del prisma o la lente que se encuentra en el anillo del bisel giratorio de 360° (6) hasta que vea claramente los números de la tarjeta del compás (12). En los modelos con ocular ajustable, la lente de avistamiento (15) debe girarse hasta que los números en grados sean claramente visibles.

Se obtienen resultados óptimos cuando se mantiene el compás a una distancia de 1-2 cm de los ojos.

Tomar un rumbo

Con el compás en posición de lectura, apunte a un objeto, avistándolo a través del punto de puntería (14) y la línea de puntería (2). Ahora lea el valor de su dirección de marcha en la tarjeta del compás (12), que también se corresponde con el azimut del objeto.

Recorrer un rumbo dado o una dirección de viaje

Cuando se conoce el rumbo, simplemente mire la tarjeta del compás (12) y gire su cuerpo hasta que pueda leer el rumbo conocido en la esfera. La línea de avistamiento entonces interseca el objeto.

Orientar el mapa

Para realizar operaciones más complicadas en el mapa topográfico, es necesario orientar el norte geográfico del mapa con el magnético de la Tierra.

Coloque el compás en el mapa. Alinee la línea marcada en centímetros (5) con el meridiano más cercano a su posición, de modo que la tapa superior (1) apunte al norte del mapa geográfico.

Los meridianos son líneas paralelas que van desde la parte superior a la inferior del mapa.

Sosteniendo el compás en posición, gire el mapa hasta que la aguja buscadora del norte (11) en la esfera coincida con la línea de índice del círculo luminiscente (10).

El mapa ahora está orientado con el terreno. Sin embargo, no se ha tenido en cuenta la declinación magnética.

Determinar la dirección de viaje en el mapa

1. Después de haber alineado su mapa con el polo norte (la descripción en el punto 6), dibuje una línea en el mapa que comience desde su posición hasta su destino final.
2. Coloque el compás en el mapa con un borde de contacto a lo largo de la línea que va desde su propia posición hasta el objetivo. La tapa del compás indica la dirección del objetivo.
3. Lea el valor de la dirección de marcha en la tarjeta del compás (12) que se corresponde con la línea de índice del círculo luminiscente (10).
4. Retire el compás del mapa, mire la tarjeta del compás (12) y dé la vuelta hasta el valor de su dirección de marcha (definida como se describe en el punto C).
5. Encuentre un punto de destino auxiliar que debe estar en la misma línea de exploración y comience a seguirlo.
6. Repita esta operación hasta que llegue a su destino final.

Cuanto más larga sea su ruta, más tendrá que repetir la operación anterior, lo que le ayudará a mantener la dirección que definió.

Determinar su propia posición en el campo

Seleccione dos puntos bien visibles en el suelo y márquelos en el mapa. Una vez que el mapa esté orientado (operado como en el punto 6), con su compás mida el valor en grados de la posición (A) y dibuje una línea en el mapa de acuerdo con dicho valor. Ahora pase por el punto (B).

Estimar la distancia en el mapa

Mida la distancia al objeto en el mapa con la regla en centímetros (5), multiplique la escala del mapa.

Ejemplo:

Escaneo del mapa: 1:25000
Distancia(M) = Distancia (mm) en el mapa X 25000÷1000

Escaneo del mapa: 1:50000
Distancia(M) = Distancia (mm) en el mapa X 50000÷1000

Medir ángulos

Mida el lado derecho del objeto. Teniendo en cuenta el valor en grados que definió, oriente lentamente el compás hacia el lado izquierdo del objeto. Del primer valor en grados, reste el segundo valor que acaba de definir.
La diferencia representa el valor en grados del ángulo entre los lados izquierdo y derecho del objeto.

N.B.: Medición del ángulo a través del norte. Si el valor 360° (norte) se cruza con la línea directa en el círculo luminiscente (12) durante su operación de medición, considere 360°=0°. El cálculo será 360°-segundo valor en grados + primer valor en grados.

Ejemplo: Si el primer valor en grados es 4 y el segundo es 354, el ángulo será 10. (360-354+4=10).

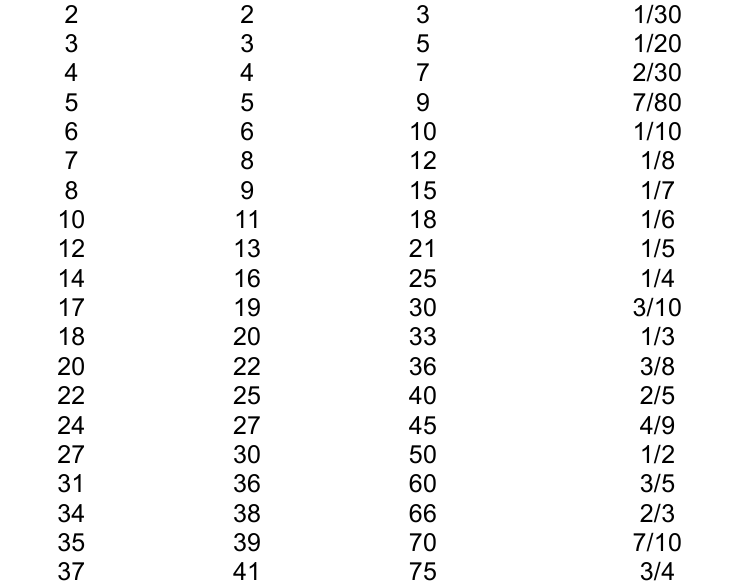

TABLA PARA CALCULAR

Tabla 1

Medir la distancia en el suelo

De acuerdo con el principio mencionado en los puntos 9 y 10, es posible definir la distancia en el suelo entre dos puntos bien visibles en el suelo.

Por ejemplo, puede medir el ancho de una casa de campo, la longitud de un puente, etc. Existe una condición necesaria para medir la distancia desde su propia posición hasta la del objeto: la línea que va desde estas dos posiciones debe ser lo más perpendicular posible al lado del objeto que se va a medir.

Ejemplo:

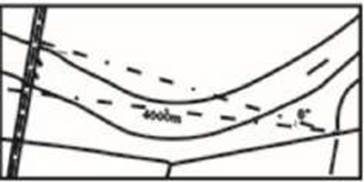

A una distancia de 4000 m, un puente cruza un río, transversal a la línea de visión. ¿Cuál es la longitud del puente si se mide un ángulo de 6° desde la orilla derecha a la izquierda del río? 6°=10% o 1 /10
4000x10%=400m O 4000X1 /10=400m

Determinar la distancia a un objeto de ancho conocido

Si se conoce la altura o el ancho de un objeto o se dibuja desde un mapa, su distancia se definirá simplemente invirtiendo el cálculo mencionado anteriormente en la descripción en los puntos 9, 10 y 11.

En otras palabras, si el ancho de un objeto con un ángulo de 8 es 1/7 de la distancia según la tabla 2, el mismo será el caso inverso, la distancia es 7 veces más ancha que el ancho o la altura.

Ejemplo

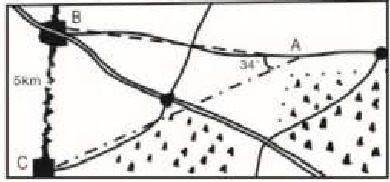

El ángulo medido entre los objetos B y C (véase la figura) es de 34°. La distancia entre B y C es de 5 km según la columna IV del mapa, la tabla 2 indica el 66%.

Cuando se utiliza este método, el objeto de ancho conocido debe ser perpendicular a la línea de visión.

Determinar la distancia con vidrio marcado con escala

1. Línea de puntería
2. Línea horizontal con muescas de medición
3. Línea de medición
4. Primer objeto
5. Segundo objeto

La cubierta de cristal con las líneas de puntería está provista de muescas que le permiten medir la distancia desde un objeto cuando la distancia entre el objetivo y otro objeto visible en el mismo nivel del observador en la línea horizontal del cristal, 10 muescas son 0,9 cm, cada muesca es 1/9 cm, la distancia entre los ojos y la línea de puntería es de 12 cm.

Por ejemplo, si la distancia entre dos objetos es de 36 m y las muescas en el cristal son 12.

400 m es la distancia entre usted y el objeto.

La fórmula simple es

Por supuesto, si la distancia entre dos objetos es de 36 m, y las muescas en el cristal son 12, y el otro objeto está a cierta distancia de usted en el mismo nivel, y la muesca es 18.
36/12*18=54m

En los compases de calidad superior, la oscilación de la aguja se estabiliza mediante el líquido en el que está totalmente sumergida (13).
Las fuertes variaciones de temperatura o presión pueden provocar la formación de pequeñas burbujas de aire alrededor de la tarjeta del compás (13). Estas burbujas no interfieren con el funcionamiento del compás y desaparecerán en 24-48 horas en condiciones de temperatura normal.
Evite de todos modos utilizar el compás a temperaturas muy inferiores a 0° centígrados.
Asegúrese de estar siempre lejos de los campos magnéticos creados por piezas de hierro, núcleos magnéticos o cables eléctricos que hacen que el compás muestre valores incorrectos.
Evite que su instrumento se caiga o se dañe y nunca lo manipule (para que su garantía sea siempre válida).
